Didacticiel : créer un modèle de données de formulaire tutorial-create-form-data-model

CAUTION
AEM 6.4 a atteint la fin de la prise en charge étendue et cette documentation n’est plus mise à jour. Pour plus d’informations, voir notre période de support technique. Rechercher les versions prises en charge here.

Créer un modèle de données de formulaire pour la communication interactive

04-create-form-data-model-main

Ce tutoriel fait partie de la série Création de votre première communication interactive. Il est recommandé de suivre la série dans un ordre chronologique pour comprendre, exécuter et démontrer le cas d’utilisation complet du tutoriel.

À propos du tutoriel about-the-tutorial

Le module d’intégration de données AEM Forms vous permet de créer un modèle de données de formulaire à partir de sources de données tierces telles que le profil utilisateur AEM, les services web RESTful, les services web basés sur SOAP, les services OData et les bases de données relationnelles. Vous pouvez configurer des objets et des services de modèle de données dans un modèle de données de formulaire et les associer à un formulaire adaptatif. Les champs de formulaire adaptatif sont liés aux propriétés de l’objet de modèle de données. Les services vous permettent de préremplir le formulaire adaptatif et d’écrire les données de formulaire envoyées dans l’objet de modèle de données.

Pour plus d’informations sur l’intégration des données de formulaire et sur le modèle de données du formulaire, voir Intégration de données AEM Forms.

Ce didacticiel vous décrit étape par étape le processus de préparation, création, configuration et association d’un modèle de données de formulaire avec une communication interactive. À la fin de ce didacticiel, vous serez capable de :

Le modèle de données de formulaire se présente comme ceci :

form_data_model_callouts

A. Sources de données configurées B. Schémas de source de données C. Services disponibles D. Objets de modèle de données E. Services configurés

Prérequis prerequisites

Avant de commencer, assurez-vous que vous disposez des éléments suivants :

Étape 1 : Configuration de la base de données step-set-up-the-database

Une base de données est essentielle pour créer une communication interactive. Ce didacticiel utilise une base de données pour afficher le modèle de données de formulaire et les fonctionnalités de persistance des communications interactives. Configurez une base de données comprenant les tableaux des clients, des factures et des appels.
L’image suivante présente des exemples de données pour le tableau des clients :

sample_data_cust

Utilisez l’instruction DDL suivante pour créer le tableau client dans la base de données.

CREATE TABLE `customer` (
   `mobilenum` int(11) NOT NULL,
   `name` varchar(45) NOT NULL,
   `address` varchar(45) NOT NULL,
   `alternatemobilenumber` int(11) DEFAULT NULL,
   `relationshipnumber` int(11) DEFAULT NULL,
   `customerplan` varchar(45) DEFAULT NULL,
   PRIMARY KEY (`mobilenum`),
   UNIQUE KEY `mobilenum_UNIQUE` (`mobilenum`)
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8

Utilisez l’instruction DDL suivante pour créer le tableau factures dans la base de données.

CREATE TABLE `bills` (
   `billplan` varchar(45) NOT NULL,
   `latepayment` decimal(4,2) NOT NULL,
   `monthlycharges` decimal(4,2) NOT NULL,
   `billdate` date NOT NULL,
   `billperiod` varchar(45) NOT NULL,
   `prevbal` decimal(4,2) NOT NULL,
   `callcharges` decimal(4,2) NOT NULL,
   `confcallcharges` decimal(4,2) NOT NULL,
   `smscharges` decimal(4,2) NOT NULL,
   `internetcharges` decimal(4,2) NOT NULL,
   `roamingnational` decimal(4,2) NOT NULL,
   `roamingintnl` decimal(4,2) NOT NULL,
   `vas` decimal(4,2) NOT NULL,
   `discounts` decimal(4,2) NOT NULL,
   `tax` decimal(4,2) NOT NULL,
   PRIMARY KEY (`billplan`)
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8

Utilisez l’instruction DDL suivante pour créer le tableau appels dans la base de données.

CREATE TABLE `calls` (
   `mobilenum` int(11) DEFAULT NULL,
   `calldate` date DEFAULT NULL,
   `calltime` varchar(45) DEFAULT NULL,
   `callnumber` int(11) DEFAULT NULL,
   `callduration` varchar(45) DEFAULT NULL,
   `callcharges` decimal(4,2) DEFAULT NULL,
   `calltype` varchar(45) DEFAULT NULL
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8

Le tableau des appels inclut les informations sur l’appel telles que la date, l’heure, le numéro, la durée de l’appel et les frais d’appel. Le tableau des clients est lié au tableau des appels à l’aide du champ Numéro de mobile (mobilenum). Pour chaque numéro de mobile répertorié dans le tableau des clients, le tableau des appels contient plusieurs enregistrements. Par exemple, vous pouvez récupérer les informations sur l’appel pour le numéro de téléphone mobile 1457892541 en vous reportant au tableau des appels.

Le tableau des factures comprend les informations sur la facturation, telles que la date, la période, les frais mensuels et les frais d’appel. Le tableau des clients est lié au tableau des factures à l’aide du champ Plan de facturation. Un plan est associé à chaque client dans le tableau des clients. Le tableau des factures comprend les informations de tarification pour tous les plans existants. Par exemple, vous pouvez extraire les informations de plan de Sarah à partir du tableau des clients et utiliser ces informations pour extraire les informations de tarification à partir du tableau des factures.

Étape 2 : Configuration de la base de données MySQL comme source de données step-configure-mysql-database-as-data-source

Vous pouvez configurer différents types de sources de données pour créer un modèle de données de formulaire. Pour ce tutoriel, vous allez configurer la base de données MySQL configurée et remplie avec des exemples de données. Pour plus d’informations sur les autres sources de données prises en charge et sur leur configuration, voir Intégration de données AEM Forms.

Procédez comme suit pour configurer votre base de données MySQL :

  1. Installez le pilote JDBC pour la base de données MySQL en tant que lot OSGi :

    1. Connectez-vous à l’instance d’auteur AEM Forms en tant qu’administrateur et accédez aux bundles de la console web d’AEM. L’URL par défaut est http://localhost:4502/system/console/bundles.
    2. Cliquez sur Installer/Mettre à jour. Une boîte de dialogue Télécharger/installer les bundles s’affiche.
    3. Appuyez sur Choisir un fichier pour rechercher et sélectionner le bundle OSGi du pilote JDBC MySQL. Sélectionnez les cases à cocher Démarrer le lot  et Actualiser les packages, puis cliquez sur Installer ou Mettre à jour. Assurez-vous que le pilote JDBC de Oracle Corporation pour MySQL est principal. Le pilote est installé.
  2. Configurer la base de données MySQL comme source de données :

    1. Accédez à AEM console web à l’adresse http://localhost:4502/system/console/configMgr.

    2. Recherchez la configuration Apache Sling Connection Pooled DataSource. Appuyez pour ouvrir la configuration en mode édition.

    3. Dans la boîte de dialogue de configuration, spécifiez les détails suivants :

      • Nom de la source de données : Vous pouvez spécifier n’importe quel nom. Spécifiez par exemple  MySQL.
      • Nom de la propriété du service DataSource: Indiquez le nom de la propriété de service contenant le nom DataSource. Il est spécifié lors de l’enregistrement de l’instance de source de données en tant que service OSGi. Par exemple : datasource.name.
      • Classe de pilote JDBC: Spécifiez le nom de classe Java du pilote JDBC. Pour la base de données MySQL, spécifiez com.mysql.jdbc.Driver.
      • URI de connexion JDBC  : spécifiez l’URL de connexion de la base de données. Pour la base de données MySQL s’exécutant sur le port 3306 et le schéma teleca, l’URL est la suivante : jdbc:mysql://[server]:3306/teleca?autoReconnect=true&useUnicode=true&characterEncoding=utf-8
      • Nom d’utilisateur : nom d’utilisateur de la base de données. Il est nécessaire d’activer le pilote JDBC pour établir une connexion avec la base de données.
      • Mot de passe : mot de passe de la base de données. Il est nécessaire d’activer le pilote JDBC pour établir une connexion avec la base de données.
      • Test lors de l’emprunt : activez l’option Test lors de l’emprunt.
      • Test lors du renvoi : activez l’option Test lors du renvoi.
      • Requête de validation : Spécifiez une requête SQL SELECT pour valider les connexions à partir du pool. La requête doit renvoyer au moins une ligne. Par exemple : select * du client.
      • Isolation de transaction  : définissez la valeur sur READ_COMMITTED.

    Laissez les valeurs par défaut des autres propriétés et cliquez sur Enregistrer.

    Une configuration similaire à la suivante est créée.

    apache_configuration

Étape 3 : Créer un modèle de données de formulaire step-create-form-data-model

AEM Forms fournit une interface utilisateur intuitive pour créer un modèle de données de formulaire à partir des sources de données configurées. Vous pouvez utiliser plusieurs sources de données dans un modèle de données de formulaire. Pour le cas d’utilisation de ce tutoriel, vous utiliserez MySQL comme source de données.

Procédez comme suit pour créer un modèle de données de formulaire :

  1. Dans l’instance d’auteur AEM, accédez à Forms (Formulaires) > Data Integrations (Intégrations de données).

  2. Appuyez sur Create (Créer) > Form Data Model (Modèle de données de formulaire).

  3. Dans l’assistant Créer un modèle de données de formulaire, spécifiez un  nom pour le modèle de données de formulaire. Par exemple,  FDM_Create_First_IC. Appuyez sur Suivant.

  4. L’écran Sélectionner la source de données répertorie toutes les sources de données configurées. Sélectionnez la source de données MySQL et cliquez sur  Créer.

    fdm_mysql_data_source

  5. Cliquez sur Terminé. Le modèle de données de formulaire  FDM_Create_First_IC  est créé.

Étape 4 : Configuration du modèle de données de formulaire step-configure-form-data-model

La configuration du modèle de données de formulaire comprend :

Ajout d’objets et de services de modèle de données add-data-model-objects-and-services

  1. Dans l’instance d’auteur AEM, accédez à  Formulaires  > Intégrations de données. L’URL par défaut est http://localhost:4502/aem/forms.html/content/dam/formsanddocuments-fdm.

  2. Le modèle de données de formulaire  FDM_Create_First_IC  que vous avez créé précédemment est répertorié ici. Sélectionnez-le, puis appuyez sur Modifier.

    La source de données sélectionnée  MySQL  est affichée dans le volet Sources de données.

    mysql_fdm

  3. Développez l’arborescence de la source de données MySQL. Sélectionnez les objets et services de modèle de données suivants dans le schéma teleca  :

    • Objets de modèle de données:

      • bills
      • calls
      • client
    • Services:

      • get
      • mise à jour

    Appuyer Ajouter la sélection pour ajouter des objets et des services de modèle de données sélectionnés au modèle de données de formulaire.

    select_data_model_objs_services

    Les factures, les appels et les objets de modèle de données client s’affichent dans le volet de droite de la Modèle . Les services get et update s’affichent dans la section Services .

    data_model_Objects

Création de propriétés enfants calculées pour l’objet de modèle de données create-computed-child-properties-for-data-model-object

Une propriété calculée est celle dont la valeur est calculée sur la base d’une règle ou d’une expression. À l’aide d’une règle, vous pouvez définir la valeur d’une propriété calculée sur une chaîne littérale, un nombre, le résultat d’une expression mathématique ou la valeur d’une autre propriété dans le modèle de données de formulaire.

En fonction du cas d’utilisation, créez la variable usagecharges propriété calculée enfant dans la variable bills objet de modèle de données à l’aide de l’expression mathématique suivante :

  • frais d’utilisation = frais d’appel + frais de conférence téléphonique + frais SMS + frais d’Internet mobile + itinérance nationale + itinérance internationale + VAS (toutes ces propriétés existent dans l’objet de modèle de données bills)

    Pour plus d’informations sur la variable usagecharges propriété calculée enfant, voir Planification de la communication interactive.

Exécutez les étapes suivantes pour créer des propriétés enfant calculées pour un objet de modèle de données bills :

  1. Cochez la case en haut de l’objet de modèle de données factures pour le sélectionner et cliquez sur Créer une propriété enfant.

  2. Dans le Créer une propriété enfant Volet :

    1. Entrée usagecharges comme nom de la propriété enfant.
    2. Activer Calculé.
    3. Sélectionnez Flottant comme type et cliquez sur Terminé pour ajouter la propriété enfant à l’objet de modèle de données factures.

    create_child_property_float

  3. Cliquez sur Modifier la règle pour ouvrir l’éditeur de règles.

  4. Appuyez sur Créer. Une fenêtre de règles Définir la valeur s’ouvre.

  5. Dans la liste déroulante Sélectionner une option, sélectionnez Expression mathématique.

    usage_charges_rule_editor

  6. Dans l’expression mathématique, sélectionnez  callcharges et confcallcharges comme premier et second objets, respectivement. Sélectionnez plus en tant qu’opérateur. Appuyez sur l’expression mathématique et appuyez sur Expression étendue ajouter smscharges, internetcharges, roamingnational, roamingintnl, et zone à l’expression.

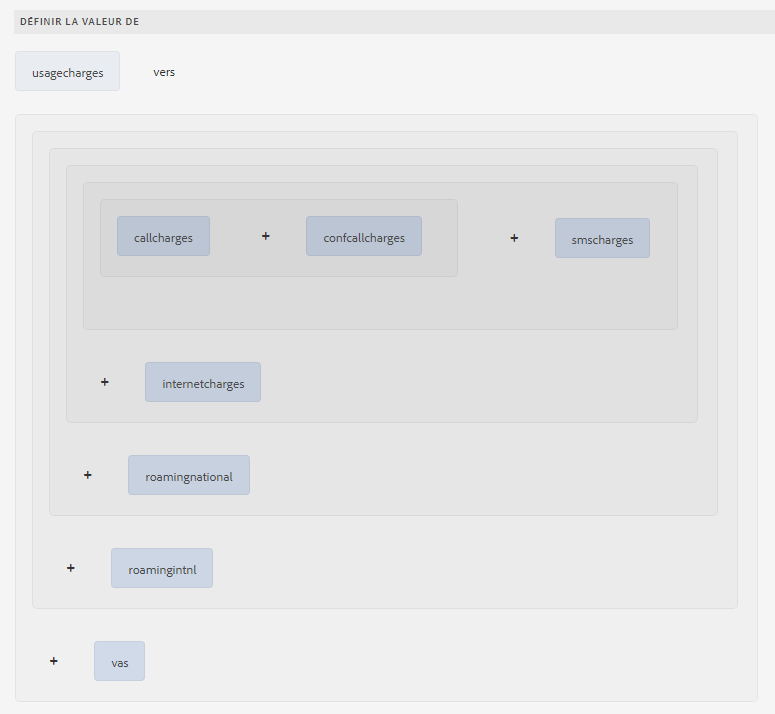

    L’image suivante illustre l’expression mathématique dans l’éditeur de règles :

    usage_charges_rule_all

  7. Appuyez sur Terminé. La règle est créée dans l’éditeur de règles.

  8. Cliquez sur Fermer pour fermer la fenêtre de l’éditeur de règles.

Ajout d’associations entre les objets de modèle de données add-associations-between-data-model-objects

Une fois les objets de modèle de données définis, vous pouvez créer des associations entre eux. L’association peut être un-à-un ou un-à-plusieurs. Par exemple, plusieurs personnes à charge peuvent être associées à un employé. Il s’agit d’une association d’un objet à plusieurs objets, désignée par 1:n sur la ligne reliant les objets de modèle de données associés. Toutefois, si une association renvoie un nom d’employé unique pour un ID d’employé donné, elle est appelée association un-à-un.

Lorsque vous ajoutez des objets de modèle de données associés d’une source de données à un modèle de données de formulaire, leurs associations sont conservées et affichées comme étant liées par des lignes fléchées.

En fonction du cas d’utilisation, créez les associations suivantes entre les objets de modèle de données :

Association
Objets de modèle de données
1:n
client : appels (plusieurs appels peuvent être associés à un client dans une facture mensuelle)
1:1
client : factures (une facture est associée à un client pour un mois particulier)

Effectuez les étapes suivantes pour créer des associations entre les objets de modèle de données :

  1. Cochez la case en haut d’un objet de modèle de données client pour le sélectionner et cliquez sur  Ajouter une association. Le volet des propriétés Ajouter une association s’ouvre.

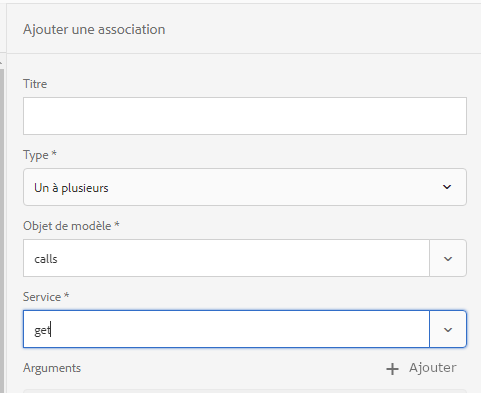

  2. Dans le Ajouter une association Volet :

    • Indiquez un titre pour l’association. Ce champ est facultatif.
    • Sélectionner Un à plusieurs de la Type liste déroulante.
    • Sélectionner calls de la Objet modèle liste déroulante.
    • Sélectionnez get dans la liste déroulante Service.
    • Cliquez sur Ajouter pour relier l’objet de modèle de données client à l’objet de modèle de données appels à l’aide d’une propriété. En fonction du cas d’utilisation, l’objet de modèle de données calls doit être lié à la propriété de numéro de mobile dans l’objet de modèle de données customer. La boîte de dialogue Ajouter un argument  s’affiche.

    add_association

  3. Dans la boîte de dialogue Ajouter un argument  :

    • Sélectionnez mobilenum dans la liste déroulante Nom. La propriété Numéro mobile est une propriété commune disponible dans les objets de modèle de données customer et calls. Par conséquent, elle est utilisée pour créer une association entre les objets de modèle de données customer et calls.

      Plusieurs enregistrements d’appels sont disponibles dans le tableau des appels pour chaque numéro de téléphone disponible dans l’objet de modèle customer.

    • Spécifiez un titre et une description facultatifs pour l’argument.

    • Sélectionner client de la Liaison à liste déroulante.

    • Sélectionnez mobilenum dans la liste déroulante Valeur de liaison.

    • Appuyez sur Ajouter.

    add_association_argument

    La propriété mobilenum s’affiche dans la section Arguments.

    add_argument_association

  4. Cliquez sur Terminé pour créer une association 1:n entre les objets de modèle de données client et appels.

    Une fois que vous avez créé une association entre les objets de modèle de données customer et calls, créez une association 1:1 entre les objets de modèle de données customer et bills.

  5. Cochez la case en haut d’un objet de modèle de données client pour le sélectionner et cliquez sur  Ajouter une association. Le volet des propriétés Ajouter une association s’ouvre.

  6. Dans le Ajouter une association Volet :

    • Indiquez un titre pour l’association. Ce champ est facultatif.

    • Sélectionnez Un objet à un autre dans la liste déroulante Type.

    • Sélectionnez factures dans la liste déroulante Objet de modèle.

    • Sélectionnez get dans la liste déroulante Service. La propriété billplan, qui est la clé principale du tableau des factures, est déjà disponible dans la section Arguments.

      Les objets de modèle de données bills et customer sont respectivement liés à l’aide des propriétés billplan (factures) et customerplan (client). Créez une liaison entre ces propriétés pour récupérer les détails du plan pour tout client disponible dans la base de données MySQL.

    • Sélectionner client de la Liaison à liste déroulante.

    • Sélectionner customerplan de la Valeur de liaison liste déroulante.

    • Cliquez sur Terminé pour créer une liaison entre les propriétés billplan et customerplan.

    add_association_customer_bills

    L’image suivante décrit les associations entre les objets de modèle de données et les propriétés utilisées pour créer des associations entre eux :

    fdm_associations

Modification des propriétés de l’objet de modèle de données edit-data-model-object-properties

Après avoir créé des associations entre le client et d’autres objets de modèle de données, modifiez les propriétés du client pour définir la propriété sur laquelle les données sont récupérées à partir de l’objet de modèle de données. En fonction du cas d’utilisation, le numéro de mobile est utilisé comme propriété pour récupérer les données de l’objet de modèle de données client.

  1. Cochez la case en haut de l’objet de modèle de données client pour le sélectionner et cliquez sur  Modifier les propriétés. Le panneau Modifier les propriétés s’ouvre.

  2. Spécifier client comme la propriété Objet de modèle de niveau supérieur.

  3. Sélectionner get de la Service de lecture liste déroulante.

  4. Dans la section Arguments  :

    • Sélectionner Attribut de requête de la Liaison à liste déroulante.
    • Spécifier mobilenum comme valeur de liaison.
  5. Sélectionner update de la Write Liste déroulante Service .

  6. Dans la section Arguments  :

    • Pour la propriété mobilenum, sélectionnez customer dans la liste déroulante Liaison à.
    • Sélectionnez mobilenum dans la liste déroulante Valeur de liaison.
  7. Cliquez sur Terminé pour enregistrer les propriétés.

    configure_services_customer

  8. Cochez la case en haut de l’objet de modèle de données appels pour le sélectionner et cliquez sur  Modifier les propriétés. Le panneau Modifier les propriétés s’ouvre.

  9. Désactiver l’Objet de niveau supérieur pour l’objet de modèle de données calls.

  10. Appuyez sur Terminé.

    Répétez les étapes 8 à 10 pour configurer les propriétés de bills objet de modèle de données.

Configuration des services configure-services

  1. Accédez à l’onglet Services.

  2. Sélectionnez le service get et cliquez sur  Modifier les propriétés. Le panneau Modifier les propriétés s’ouvre.

  3. Dans le Modifier les propriétés Volet :

    • Saisissez un titre et une description facultatifs.

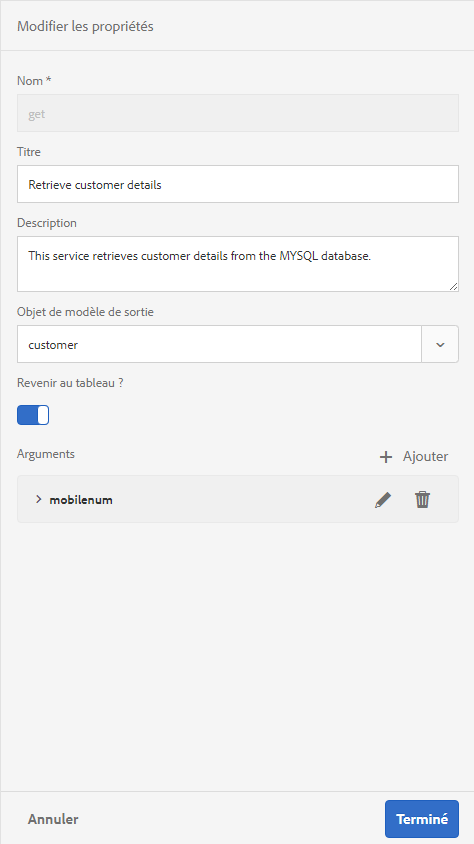

    • Sélectionner client de la Objet de modèle de sortie liste déroulante.
    • Cliquez sur Terminé pour enregistrer les propriétés.

    edit_properties_get_details

  4. Sélectionnez le service update et cliquez sur  Modifier les propriétés. Le panneau Modifier les propriétés s’ouvre.

  5. Dans le Modifier les propriétés Volet :

    • Saisissez un titre et une description facultatifs.
    • Sélectionnez client dans la liste déroulante Objet de modèle d’entrée.
    • Appuyez sur Terminé.
    • Appuyez sur Enregistrer pour enregistrer le modèle de données de formulaire.

    update_service_properties

Étape 5 : Tester le modèle de données de formulaire et les services step-test-form-data-model-and-services

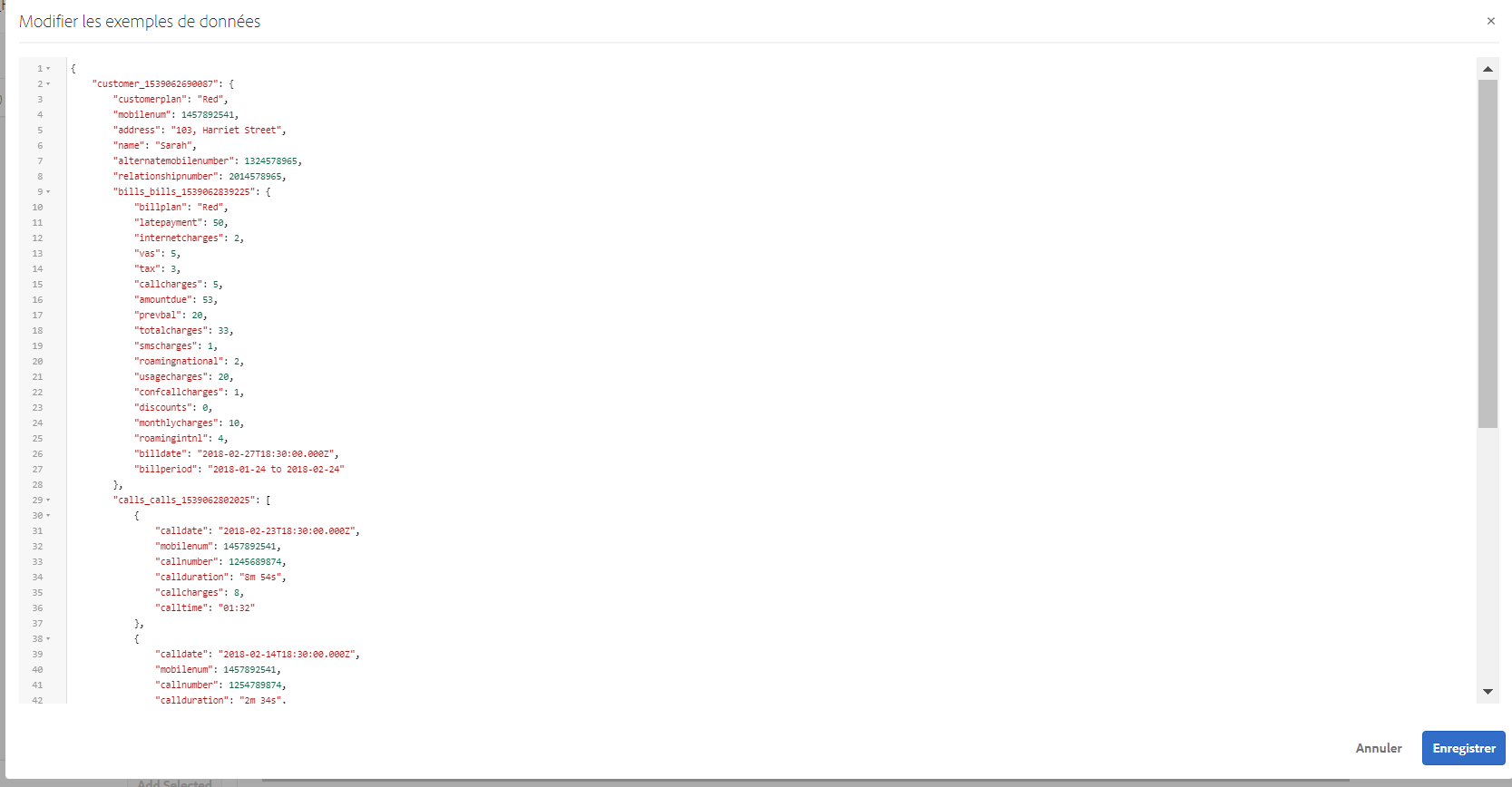

Vous pouvez tester les objets et services de modèle de données pour vérifier si le modèle de données de formulaire est correctement configuré.

Procédez comme suit pour effectuer le test :

  1. Accédez à l’onglet Modèle, sélectionnez l’objet de modèle de données client et cliquez sur Tester l’objet de modèle.

  2. Dans la fenêtre Tester le modèle de données de formulaire, sélectionnez Objet de modèle de lecture dans le menu déroulant Sélectionner le modèle/service.

  3. Dans la section Entrée, spécifiez une valeur pour la propriété mobilenum qui existe dans la base de données MySQL configurée et cliquez sur Tester.

    Les informations du client associées à la propriété mobilenum spécifiée sont récupérées et affichées dans la section Sortie, comme indiqué ci-dessous. Fermez la boîte de dialogue.

    test_data_model

  4. Accédez à l’onglet Services.

  5. Sélectionnez le service get et cliquez sur  Tester le service.

  6. Dans la section Entrée, spécifiez une valeur pour la propriété mobilenum qui existe dans la base de données MySQL configurée et cliquez sur Tester.

    Les informations du client associées à la propriété mobilenum spécifiée sont récupérées et affichées dans la section Sortie, comme indiqué ci-dessous. Fermez la boîte de dialogue.

    test_service

Modifier et enregistrer des exemples de données edit-and-save-sample-data

L’éditeur de modèle de données de formulaire vous permet de générer des données d’exemple pour toutes les propriétés d’objet de modèle de données, y compris les propriétés calculées, dans un modèle de données de formulaire. Il s’agit d’un ensemble de valeurs aléatoires conformes au type de données configuré pour chaque propriété. Vous pouvez également modifier et enregistrer des données, qui sont conservées même si vous régénérez les données d’exemple.

Procédez comme suit pour générer, modifier et enregistrer des données d’exemple :

  1. Sur la page de modèle de données de formulaire, cliquez sur Modifier les données dʼexemple. Cela génère et affiche les exemples de données dans la fenêtre Modifier les exemples de données.

    edit_sample_data

  2. Dans la fenêtre Modifier les exemples de données, modifiez les données selon les besoins puis appuyez sur Enregistrer. Fermez la fenêtre.

recommendation-more-help
a6ebf046-2b8b-4543-bd46-42a0d77792da
