Tutorial: Crear modelo de datos de formulario

Crear modelo de datos de formulario para comunicación interactiva

Este tutorial es un paso en la serie Crear su primera comunicación interactiva. Se recomienda seguir la serie en secuencia cronológica para comprender, realizar y demostrar el caso de uso completo del tutorial.

Acerca del tutorial

El módulo de integración de datos de AEM Forms le permite crear un modelo de datos de formulario a partir de orígenes de datos de back-end dispares, como AEM perfil del usuario, servicios web RESTful, servicios web basados en SOAP, servicios OData y bases de datos relacionales. Puede configurar objetos y servicios de modelo de datos en un modelo de datos de formulario y asociarlo a un formulario adaptable. Los campos de formulario adaptables están enlazados a las propiedades del objeto del modelo de datos. Los servicios permiten rellenar previamente el formulario adaptable y escribir los datos del formulario enviados en el objeto del modelo de datos.

Para obtener más información sobre la integración de datos de formularios y el modelo de datos de formularios, consulte Integración de datos de AEM Forms.

Este tutorial lo acompaña a través de los pasos para preparar, crear, configurar y asociar un modelo de datos de formulario con una comunicación interactiva. Al final de este tutorial, podrá:

• Configuración de la base de datos
• Configurar la base de datos MySQL como fuente de datos
• Crear modelo de datos de formulario
• Configurar modelo de datos de formulario
• Probar modelo de datos de formulario

El modelo de datos de formulario tiene un aspecto similar al siguiente:

A. Fuentes de datos configuradas B.esquemas de fuentes de datos C. Servicios disponibles D. Objetos del modelo de datos E. Servicios configurados

Requisitos previos

Antes de comenzar, asegúrese de que dispone de lo siguiente:

• Base de datos MySQL con datos de ejemplo como se indica en la sección Configurar la base de datos.
• Paquete OSGi para el controlador JDBC MySQL como se explica en Compilación del controlador de base de datos JDBC

Paso 1: Configure la base de datos

Una base de datos es esencial para crear una comunicación interactiva. Este tutorial utiliza una base de datos para mostrar el modelo de datos de formulario y las capacidades de persistencia de las comunicaciones interactivas. Configure una base de datos que contenga tablas de cliente, facturas y llamadas.
La siguiente imagen ilustra los datos de muestra de la tabla de clientes:

Utilice la siguiente instrucción DDL para crear la tabla customer en la base de datos.

CREATE TABLE `customer` (
   `mobilenum` int(11) NOT NULL,
   `name` varchar(45) NOT NULL,
   `address` varchar(45) NOT NULL,
   `alternatemobilenumber` int(11) DEFAULT NULL,
   `relationshipnumber` int(11) DEFAULT NULL,
   `customerplan` varchar(45) DEFAULT NULL,
   PRIMARY KEY (`mobilenum`),
   UNIQUE KEY `mobilenum_UNIQUE` (`mobilenum`)
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8

Utilice la siguiente instrucción DDL para crear la tabla bill en la base de datos.

CREATE TABLE `bills` (
   `billplan` varchar(45) NOT NULL,
   `latepayment` decimal(4,2) NOT NULL,
   `monthlycharges` decimal(4,2) NOT NULL,
   `billdate` date NOT NULL,
   `billperiod` varchar(45) NOT NULL,
   `prevbal` decimal(4,2) NOT NULL,
   `callcharges` decimal(4,2) NOT NULL,
   `confcallcharges` decimal(4,2) NOT NULL,
   `smscharges` decimal(4,2) NOT NULL,
   `internetcharges` decimal(4,2) NOT NULL,
   `roamingnational` decimal(4,2) NOT NULL,
   `roamingintnl` decimal(4,2) NOT NULL,
   `vas` decimal(4,2) NOT NULL,
   `discounts` decimal(4,2) NOT NULL,
   `tax` decimal(4,2) NOT NULL,
   PRIMARY KEY (`billplan`)
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8

Utilice la siguiente instrucción DDL para crear la tabla llamadas en la base de datos.

CREATE TABLE `calls` (
   `mobilenum` int(11) DEFAULT NULL,
   `calldate` date DEFAULT NULL,
   `calltime` varchar(45) DEFAULT NULL,
   `callnumber` int(11) DEFAULT NULL,
   `callduration` varchar(45) DEFAULT NULL,
   `callcharges` decimal(4,2) DEFAULT NULL,
   `calltype` varchar(45) DEFAULT NULL
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8

La tabla llamadas incluye los detalles de la llamada, tales como fecha de llamada, hora de llamada, número de llamada, duración de la llamada y cargos de llamada. La tabla client está vinculada a la tabla de llamadas mediante el campo Número móvil (mobilenum). Por cada número de móvil que aparece en la tabla client, hay varios registros en la tabla llamadas. Por ejemplo, puede recuperar los detalles de la llamada para el número móvil 1457892541 haciendo referencia a la tabla llamadas.

La tabla facturas incluye los detalles de la factura, como la fecha de facturación, el período de facturación, los cargos mensuales y los cargos de llamadas. La tabla client está vinculada a la tabla bill mediante el campo Plan de facturación. Hay un plan asociado a cada cliente en la tabla client. La tabla facturas incluye los detalles de precios de todos los planes existentes. Por ejemplo, puede recuperar los detalles del plan para Sarah de la tabla customer y utilizar esos detalles para recuperar los detalles de precios de la tabla bill.

Paso 2: Configurar la base de datos MySQL como fuente de datos

Puede configurar distintos tipos de orígenes de datos para crear un modelo de datos de formulario. Para este tutorial, usted configurará la base de datos MySQL que está configurada y llena con datos de muestra. Para obtener información sobre otras fuentes de datos admitidas y cómo configurarlas, consulte Integración de datos de AEM Forms.

Haga lo siguiente para configurar su base de datos MySQL:

1. Instale el controlador JDBC para la base de datos MySQL como un paquete OSGi:

   1. Inicie sesión en AEM Forms Author Instance como administrador y vaya a AEM paquetes de consola web. La dirección URL predeterminada es http://localhost:4502/system/console/bundles.
   2. Toque Instalar/Actualizar. Aparece un cuadro de diálogo Cargar / Instalar paquetes.
   3. Toque Elija Archivo para buscar y seleccionar el paquete OSGi del controlador JDBC de MySQL. Seleccione Paquete de Inicio y Actualizar paquetes y toque Instalar o Actualizar. Asegúrese de que el controlador JDBC de Oracle Corporation para MySQL esté activo. El controlador está instalado.

2. Configure la base de datos MySQL como una fuente de datos:

   1. Vaya a AEM consola web en http://localhost:4502/system/console/configMgr.

   2. Localice la configuración de Apache Sling Connection Pooled DataSource. Toque para abrir la configuración en modo de edición.

   3. En el cuadro de diálogo de configuración, especifique los siguientes detalles:

      • Nombre del origen de datos: puede especificar cualquier nombre. Por ejemplo, especifique MySQL.
      • Nombre de propiedad del servicio DataSource: Especifique el nombre de la propiedad de servicio que contiene el nombre de DataSource. Se especifica al registrar la instancia del origen de datos como servicio OSGi. Por ejemplo, datasource.name.
      • Clase de controlador JDBC: Especifique el nombre de clase Java del controlador JDBC. Para la base de datos MySQL, especifique com.mysql.jdbc.Driver.
      • URI de conexión JDBC: Especifique la dirección URL de conexión de la base de datos. Para la base de datos MySQL que se ejecuta en el puerto 3306 y esquema teleca, la dirección URL es: jdbc:mysql://[server]:3306/teleca?autoReconnect=true&useUnicode=true&characterEncoding=utf-8
      • Nombre de usuario: Nombre de usuario de la base de datos. Es necesario habilitar el controlador JDBC para establecer una conexión con la base de datos.
      • Contraseña: Contraseña de la base de datos. Es necesario habilitar el controlador JDBC para establecer una conexión con la base de datos.
      • Prueba de endeudamiento: active la opción Prueba de prepago.
      • Prueba al volver: active la opción Prueba al volver.
      • Consulta de validación: especifique una consulta SQL SELECT para validar conexiones desde el grupo. La consulta debe devolver al menos una fila. Por ejemplo, seleccione * del cliente.
      • Aislamiento de transacciones: Establezca el valor en READ_COMMITTED.

   Deje otras propiedades con valores predeterminados y toque Guardar.

   Se crea una configuración similar a la siguiente.



Paso 3: Crear modelo de datos de formulario

AEM Forms proporciona una interfaz de usuario intuitiva para crear un modo de datos de formulariol a partir de orígenes de datos configurados. Puede utilizar varios orígenes de datos en un modelo de datos de formulario. Para el caso de uso en este tutorial, utilizará MySQL como fuente de datos.

Para crear el modelo de datos de formulario, haga lo siguiente:

1. En AEM instancia de autor, vaya a Forms > Integraciones de datos.

2. Puntee Crear > Modelo de datos de formulario.

3. En el asistente Crear modelo de datos de formulario, especifique un nombre para el modelo de datos de formulario. Por ejemplo, FDM_Create_First_IC. Toque Siguiente.

4. La pantalla Seleccionar origen de datos lista todas las fuentes de datos configuradas. Seleccione MySQL fuente de datos y toque Crear.



5. Haga clic en Listo. Se crea el modelo de datos de formulario FDM_Create_First_IC.

Paso 4: Configurar modelo de datos de formulario

La configuración del modelo de datos de formulario incluye:

• adición de objetos y servicios del modelo de datos
• creación de propiedades secundarias calculadas para el objeto del modelo de datos
• adición de asociaciones entre objetos de modelo de datos
• edición de propiedades del objeto del modelo de datos
• configuración de servicios para objetos de modelo de datos

Añadir objetos y servicios del modelo de datos

1. En AEM instancia de autor, vaya a Forms > Integraciones de datos. La dirección URL predeterminada es http://localhost:4502/aem/forms.html/content/dam/formsanddocuments-fdm.

2. El modelo de datos de formulario FDM_Create_First_IC que creó anteriormente se muestra aquí. Selecciónelo y toque Editar.

   La fuente de datos seleccionada MySQL se muestra en el panel Fuentes de datos.



3. Expanda el árbol de origen de datos MySQL. Seleccione los siguientes objetos y servicios del modelo de datos del esquema teleca:

   • Objetos del modelo de datos:

     • facturas
     • llamadas
     • cliente

   • Servicios:

     • get
     • actualizar

   Toque Añadir seleccionados para agregar objetos y servicios del modelo de datos seleccionado al modelo de datos de formulario.



   Los objetos de listas, llamadas y modelos de datos del cliente se muestran en el panel derecho de la ficha Modelo. Los servicios de obtención y actualización se muestran en la ficha Servicios.



Crear propiedades secundarias calculadas para el objeto del modelo de datos

Una propiedad calculada es aquella cuyo valor se calcula en función de una regla o una expresión. Mediante una regla, puede establecer el valor de una propiedad calculada en una cadena literal, un número, un resultado de una expresión matemática o el valor de otra propiedad en el modelo de datos de formulario.

En función del caso de uso, cree la propiedad usagecharges secundaria calculada en el objeto del modelo de datos bill utilizando la siguiente expresión matemática:

• cargos de uso = cargos de llamada + cargos de llamada de conferencia + cargos por SMS + cargos por Internet móvil + roaming nacional + itinerancia internacional + VAS (todas estas propiedades existen en el objeto del modelo de datos de facturas)

  Para obtener más información sobre la propiedad usagecharges secundaria calculada, consulte Plan the Interactive Communication.

Ejecute los siguientes pasos para crear propiedades secundarias calculadas para el objeto de modelo de datos de listas:

1. Active la casilla de verificación situada en la parte superior del objeto del modelo de datos bill para seleccionarlo y toque Crear propiedad secundaria.

2. En el panel Crear propiedad secundaria:

   1. Escriba usagecharges como nombre de la propiedad secundaria.
   2. Habilite Calculado.
   3. Seleccione Float como tipo y toque Done para agregar la propiedad secundaria al objeto del modelo de datos bill.



3. Toque Editar regla para abrir el Editor de reglas.

4. Toque Crear. Se abre la ventana de la regla Establecer valor.

5. En la lista desplegable Seleccionar opción, seleccione Expresión matemática.



6. En la expresión matemática, seleccione cargas de llamada y cargas de llamada como objetos primero y segundo, respectivamente. Seleccione plus como operador. Toque dentro de la expresión matemática y toque Ampliar Expresión para agregar smsloads, internetloads, roamingnational, roamingintnl y vas 11/> objetos de la expresión.

   La siguiente imagen muestra la expresión matemática en el editor de reglas:



7. Puntee Listo. La regla se crea en el Editor de reglas.

8. Toque Cerrar para cerrar la ventana del Editor de reglas.

Añadir asociaciones entre objetos del modelo de datos

Una vez definidos los objetos del modelo de datos, puede crear asociaciones entre ellos. La asociación puede ser uno a uno o uno a varios. Por ejemplo, puede haber varios dependientes asociados a un empleado. Se denomina asociación de uno a varios y se describe con 1:n en la línea que conecta objetos del modelo de datos asociados. Sin embargo, si una asociación devuelve un nombre de empleado único para un ID de empleado determinado, se denomina asociación uno a uno.

Cuando se agregan objetos de modelo de datos asociados en un origen de datos a un modelo de datos de formulario, sus asociaciones se conservan y se muestran como conectadas por líneas de flecha.

En función del caso de uso, cree las siguientes asociaciones entre los objetos del modelo de datos:

Asociación	Objetos del modelo de datos
1:n	cliente:llamadas (se pueden asociar varias llamadas con un cliente en una factura mensual)
1:1	cliente:facturas (una factura está asociada con un cliente durante un mes en particular)

Realice los siguientes pasos para crear asociaciones entre objetos del modelo de datos:

1. Active la casilla de verificación situada en la parte superior del objeto del modelo de datos cliente para seleccionarlo y toque Añadir asociación. Se abre el panel de propiedades Añadir asociación.

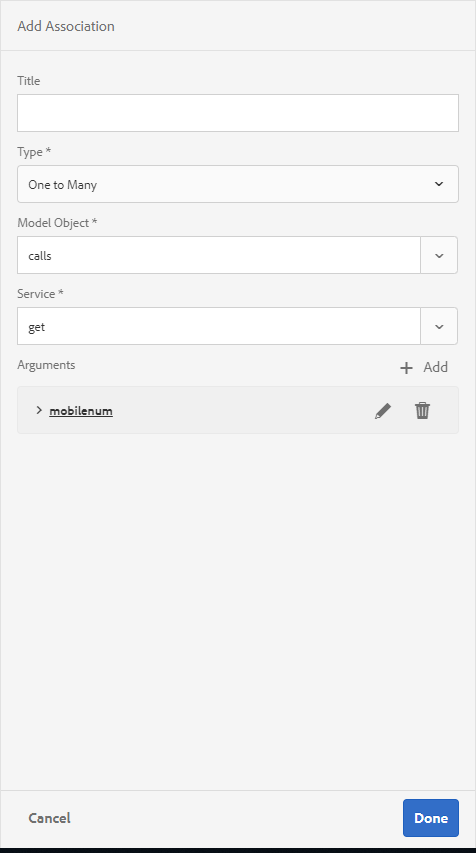

2. En el panel Añadir asociación:

   • Especifique un título para la asociación. Es un campo opcional.
   • Seleccione Uno a varios en la lista desplegable Tipo.
   • Seleccione llamadas en la lista desplegable Objeto del modelo.
   • Seleccione get en la lista desplegable Service.
   • Toque Añadir para vincular el objeto del modelo de datos client al objeto del modelo de datos Calls mediante una propiedad. En función del caso de uso, el objeto del modelo de datos de llamadas debe estar vinculado a la propiedad de número móvil en el objeto del modelo de datos del cliente. Se abre el cuadro de diálogo Añadir argumento.



3. En el cuadro de diálogo Añadir argumento:

   • Seleccione mobilenum en la lista desplegable Name. La propiedad mobile number es una propiedad común que está disponible en el cliente y llama a objetos del modelo de datos. Como resultado, se utiliza para crear una asociación entre el cliente y los objetos del modelo de datos de llamadas.

     Para cada número móvil disponible en el objeto del modelo de datos del cliente, hay varios registros de llamadas disponibles en la tabla de llamadas.

   • Especifique un título y una descripción opcionales para el argumento.

   • Seleccione cliente en la lista desplegable Enlace a.

   • Seleccione mobilenum en la lista desplegable Valor de enlace.

   • Toque Añadir.



   La propiedad mobilenum se muestra en la sección Argumentos.



4. Toque Listo para crear una asociación 1:n entre los objetos del modelo de datos de cliente y de llamada.

   Una vez que haya creado una asociación entre los objetos del modelo de datos cliente y las llamadas, cree una asociación 1:1 entre el cliente y los objetos del modelo de datos de facturación.

5. Active la casilla de verificación situada en la parte superior del objeto del modelo de datos cliente para seleccionarlo y toque Añadir asociación. Se abre el panel de propiedades Añadir asociación.

6. En el panel Añadir asociación:

   • Especifique un título para la asociación. Es un campo opcional.

   • Seleccione Uno a Uno en la lista desplegable Tipo.

   • Seleccione listas en la lista desplegable Objeto del modelo.

   • Seleccione get en la lista desplegable Service. La propiedad billplan, que es la clave principal de la tabla de facturas, ya está disponible en la sección Argumentos.

     Los objetos del modelo de datos de clientes y facturas se vinculan mediante las propiedades de plan de facturación (facturas) y plan del cliente (cliente), respectivamente. Cree un enlace entre estas propiedades para recuperar los detalles del plan de cualquier cliente disponible en la base de datos de MySQL.

   • Seleccione cliente en la lista desplegable Enlace a.

   • Seleccione plan del cliente en la lista desplegable Valor de enlace.

   • Toque Listo para crear un enlace entre las propiedades de plan de facturación y plan del cliente.



   La siguiente imagen muestra las asociaciones entre los objetos del modelo de datos y las propiedades utilizadas para crear asociaciones entre ellos:



Editar propiedades del objeto del modelo de datos

Después de crear asociaciones entre el cliente y otros objetos del modelo de datos, edite las propiedades del cliente para definir la propiedad en función de la cual se recuperan los datos del objeto del modelo de datos. En función del caso de uso, el número móvil se utiliza como propiedad para recuperar datos del objeto del modelo de datos del cliente.

1. Seleccione la casilla de verificación situada en la parte superior del objeto del modelo de datos cliente para seleccionarlo y toque Editar propiedades. Se abre el panel Editar propiedades.

2. Especifique client como el objeto Modelo de nivel superior.

3. Seleccione get en la lista desplegable Servicio de lectura.

4. En la sección Argumentos:

   • Seleccione Solicitar atributo en la lista desplegable Enlace a.
   • Especifique mobilenum como valor de enlace.

5. Seleccione actualizar en la lista desplegable Escribir servicio.

6. En la sección Argumentos:

   • Para la propiedad mobilenum, seleccione client en la lista desplegable Binding To.
   • Seleccione mobilenum en la lista desplegable Valor de enlace.

7. Toque Listo para guardar las propiedades.



8. Seleccione la casilla de verificación situada en la parte superior del objeto del modelo de datos llamadas para seleccionarlo y tocar Editar propiedades. Se abre el panel Editar propiedades.

9. Deshabilite el objeto del modelo de nivel superior a1/> para llamadas objeto del modelo de datos.

10. Puntee Listo.

    Repita los pasos 8 a 10 para configurar las propiedades del objeto del modelo de datos bill.

Configurar servicios

1. Vaya a la ficha Servicios.

2. Seleccione el servicio get y toque Editar propiedades. Se abre el panel Editar propiedades.

3. En el panel Editar propiedades:

   • Introduzca un título y una descripción opcionales.
   • Seleccione cliente en la lista desplegable Objeto del modelo de salida.
   • Toque Listo para guardar las propiedades.



4. Seleccione el servicio update y toque Editar propiedades. Se abre el panel Editar propiedades.

5. En el panel Editar propiedades:

   • Introduzca un título y una descripción opcionales.
   • Seleccione cliente en la lista desplegable Objeto del modelo de entrada.
   • Puntee Listo.
   • Toque Guardar para guardar el modelo de datos de formulario.



Paso 5: Probar el modelo y los servicios de datos de formulario

Puede probar el objeto y los servicios del modelo de datos para comprobar que el modelo de datos de formulario está configurado correctamente.

Para ejecutar la prueba, haga lo siguiente:

1. Vaya a la ficha Modelo, seleccione el objeto del modelo de datos cliente y toque Objeto del modelo de prueba.

2. En la ventana Probar modelo de datos de formulario, seleccione Leer objeto de modelo en la lista desplegable Seleccionar modelo/servicio.

3. En la sección Entrada, especifique un valor para la propiedad mobilenum que existe en la base de datos MySQL configurada y toque Prueba.

   Los detalles del cliente asociados con la propiedad mobilenum especificada se recuperan y se muestran en la sección Salida, como se muestra a continuación. Cierre el cuadro de diálogo.



4. Vaya a la ficha Servicios.

5. Seleccione el servicio get y toque Test Service.

6. En la sección Entrada, especifique un valor para la propiedad mobilenum que existe en la base de datos MySQL configurada y toque Prueba.

   Los detalles del cliente asociados con la propiedad mobilenum especificada se recuperan y se muestran en la sección Salida, como se muestra a continuación. Cierre el cuadro de diálogo.



Editar y guardar datos de muestra

El editor del modelo de datos de formulario permite generar datos de ejemplo para todas las propiedades de objeto del modelo de datos, incluidas las propiedades calculadas, en un modelo de datos de formulario. Es un conjunto de valores aleatorios que cumplen el tipo de datos configurado para cada propiedad. También puede editar y guardar datos, que se conservan aunque vuelva a generar los datos de ejemplo.

Para generar, editar y guardar datos de ejemplo, haga lo siguiente:

1. En la página del modelo de datos de formulario, toque Editar datos de ejemplo. Genera y muestra los datos de ejemplo en la ventana Editar datos de muestra.



2. En la ventana Editar datos de ejemplo, edite los datos según sea necesario y toque Guardar. Cierre la ventana.
