Tangentialraum

Letzte Aktualisierung: 11. September 2026

Substance Baker können entweder die auf dem Mesh mit niedrigem Poly-Anteil vorhandenen Tangenten und Binormale laden oder sie neu berechnen. Bei der Neuberechnung kann ein benutzerdefinierter Tangentialraum-Algorithmus (standardmäßig MikkTSpace) definiert werden.

Liste der Tangentialraum-Plug-ins

Substance Painter

Substance Painters die Tangentialraum-Plug-in nicht geändert werden kann, ist sie immer MikkTSpace. Es gibt jedoch einen Parameter, mit dem sich das Verhalten leicht ändern lässt, um die Kompatibilität mit anderen Anwendungen zu gewährleisten:

Parameter

Kompatibel Anwendung

Tangente-Speicherplatz pro Fragment berechnen: Deaktiviert

Kompatibel mit xNormal, Unity 5.3 oder höher.

Tangente-Speicherplatz pro Fragment berechnen: Aktiviert

Kompatibel mit den Workflows Unreal Engine 4, Blender und Unity HDRP.

Substance Designer

Substance Designer unterstützt den folgenden Algorithmus:

Dateiname

Beschreibung

mikktspace.dll

MikkTSpace, Tangentialraum-Algorithmus auf Basis von Morten S. Mikkelsen Arbeit.Kompatibel mit xNormal, Unity 5.3 oder höher.

mikkunrealtspace.dll

MikkTSpace, Tangentialraum-Algorithmus auf Basis von Morten S. Mikkelsen Arbeit.Kompatibel mit den Workflows Unreal Engine 4, Blender und Unity HDRP.

unityspace.dll

Tangentialraum-Algorithmus auf Basis von Unity 4.

NOTE

Es ist möglich, eine benutzerdefinierte Tangentialraum-Plug-in zu schreiben. Eine Headerdatei mit dem Namen tangentspaceplugin.h ist im Installationsordner unter Substance Designer/SDK/tangentspace verfügbar und kann als Schnittstelle verwendet werden.

Festlegen eines benutzerdefinierten Tangentialraums

Substance Painter

Substance Painter unterstützt derzeit keine benutzerdefinierten Tangentialraum-Plug-ins. Dies bedeutet, dass Tangenten und Binormalitäten, die auf dem Low-Poly-Mesh (der zum Erstellen des Projekts verwendet wird) nicht vorhanden sind, auf der Grundlage des MikkTSpace-Algorithmus neu berechnet werden.

Substance Designer

Gehen Sie wie folgt vor, um den Algorithmus für den Tangente-Raum im Substance Designer festzulegen:

Wählen Sie Bearbeiten > Voreinstellungen.
Klicken Sie auf Projekte.

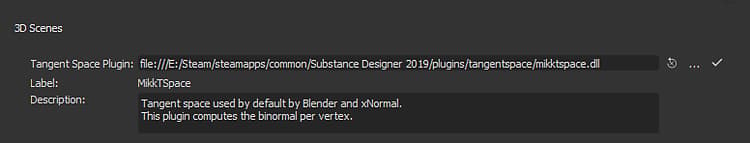

Navigieren Sie zur Registerkarte Allgemein. Scrollen Sie, bis der Abschnitt 3D-Szenen sichtbar ist.
Klicken Sie auf die drei Punkte (…) , um ein benutzerdefiniertes Plug-in zu laden.

Substance Automation Toolkit

Beim Baking mit dem Automation Toolkit ist es möglich, die Tangentialraum-Plug-in mit einem bestimmten Befehlszeilenargument anzugeben:

sbsbaker normal-from-mesh --tangent-space-plugin "C:/Substance Designer/plugins⁄tangentspace⁄mikktspace.dll" ...
