樣條填充
收錄於： 樣條與路徑工具 > 樣條鍵工具
說明
會用實心白色填滿輸入樣條的內部。 外牆則是純黑色。
開放樣條線是從開始到結束以直線封閉的。 樣條與曲線交叉的交叉點，透過在這些交會點將線的內側與外側反轉來解決。
IMPORTANT
不建議在 [0,1] 圖塊外的樣條線上使用此節點。 在這種情況下，填充過程就不可靠了。
輸入
樣條座標 顏色
彩色影像RGBA通道中編碼的輸入樣條點座標：
R - X 位置
G - Y 位置
B - 高度
A - 填充資料：
符號：樣條線為閉合（負）或開（正）;
- 絕對值：厚度 + 1。
R - X 位置
G - Y 位置
B - 高度
A - 填充資料：
符號：樣條線為閉合（負）或開（正）;
- 絕對值：厚度 + 1。
樣條資料 顏色
彩色影像的 RGBA 通道中編碼的輸入樣條線額外資料。
R - 切線 x
G - 切線 y
B - 未使用
A - 未使用
R - 切線 x
G - 切線 y
B - 未使用
A - 未使用
樣條量 整數
輸入樣條的數量。
輸出
產出 灰階
結果圖像是將輸入樣條線填滿平面白色，背景為平面黑色。
範例
| table 0-row-2 html-authored no-header | |
|---|---|
|

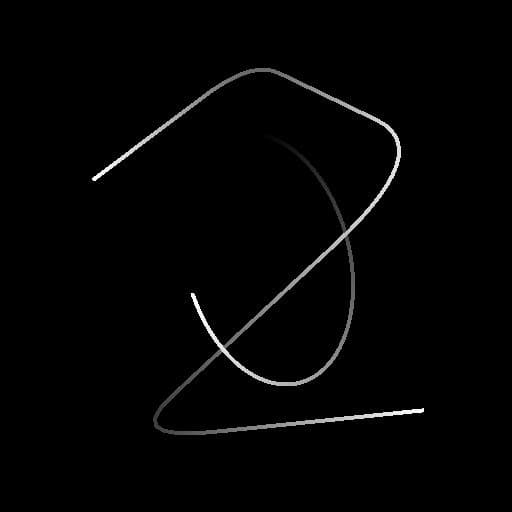

之前 |
之後 |
