花鍵橋（列表）
收錄於： 樣條與路徑工具 > 樣條鍵工具
說明
產生樣條曲線，遍歷輸入列表中所有樣條曲線，沿著這些樣條曲線。
產生的樣條可以是線性（直線）或二次貝茲曲線（曲面）。
TIP
產生的樣條從列表中第一個樣條線到最後一個樣條線，並嚴格依照列表中這些樣條線的順序遍歷中間樣條線。
因此，你應該事先注意樣條的附加順序。
輸入
預覽 灰階
輸入樣條線預覽為灰階影像。
樣條座標 顏色
彩色影像RGBA通道中編碼的輸入樣條點座標：
R - X 位置
G - Y 位置
B - 高度
A - 填充資料：
符號：樣條線為閉合（負）或開（正）;
- 絕對值：厚度 + 1。
R - X 位置
G - Y 位置
B - 高度
A - 填充資料：
符號：樣條線為閉合（負）或開（正）;
- 絕對值：厚度 + 1。
樣條資料 顏色
彩色影像的 RGBA 通道中編碼的輸入樣條線額外資料。
R - 切線 x
G - 切線 y
B - 未使用
A - 未使用
R - 切線 x
G - 切線 y
B - 未使用
A - 未使用
樣條量 整數
輸入樣條的數量。
輸出
預覽 灰階
輸出時條線預覽為灰階影像。
樣條座標 顏色
輸出樣條點的座標編碼在彩色影像的 RGBA 通道中。
R - X 位置
G - Y 位置
B - 高度
A - 打包資料：
符號：樣條線為閉合（負）或開（正）;
- 絕對值：厚度 + 1。
R - X 位置
G - Y 位置
B - 高度
A - 打包資料：
符號：樣條線為閉合（負）或開（正）;
- 絕對值：厚度 + 1。
樣條資料 顏色
彩色影像RGBA通道中編碼的輸出樣條額外資料。
R - 切線 x
G - 切線 y
B - 未使用的
A - 未使用的
R - 切線 x
G - 切線 y
B - 未使用的
A - 未使用的
樣條量 整數
輸出花鍵的數量。
參數
橋式樣條量 整數
輸入樣條上產生的樣條數。
橋式樣鍵類型 整數
所產生的樣條類型：
- 線性樣條：連接從起點到結束的直軌軌跡的中間樣條的銳利樣條;
- 二次貝茲曲線：一種曲線樣條，連接從開始到結束
的中間樣條，軌跡平滑。注意：計算二次貝塞爾樣條至少需三個輸入樣條。
- 線性樣條：連接從起點到結束的直軌軌跡的中間樣條的銳利樣條;
- 二次貝茲曲線：一種曲線樣條，連接從開始到結束
的中間樣條，軌跡平滑。注意：計算二次貝塞爾樣條至少需三個輸入樣條。
輸入樣條為封閉式 布林值
控制輸入樣條曲線的第一點與最後兩點是否應作為單一點處理。 這樣可以避免重複第一個和最後一個穿越樣條。
翻轉方向 布林值
會反轉花鍵的方向。
閉橋樣鍵 布林值
將遍歷樣條線延伸回輸入列表中的第一個樣條線。
第一橋式樣鍵偏移量 Float2
在所有穿越的樣條起始處套用偏移量。 該值為輸入樣條的正規化長度。
產生的樣條與遍歷樣條的起點或終點相交的樣條會留在那裡。
產生的樣條與遍歷樣條的起點或終點相交的樣條會留在那裡。
最後橋式樣條偏移量 Float2
在所有穿越樣條的末端套用偏移量。 該值為輸入樣條的正規化長度。
產生的樣條與遍歷樣條的起點或終點相交的樣條會留在那裡。
產生的樣條與遍歷樣條的起點或終點相交的樣條會留在那裡。
隨機偏移範圍 整數
隨機偏移量施加於樣條曲線的最大距離。
- 父樣條 ：使用母樣條的全長。 可能導致重疊。
- 間隔： 使用橋式樣鍵之間的間隔。 這樣可以減少重疊。 隨著橋樑樣鍵數量增加，這個距離會逐漸減少。
- 父樣條 ：使用母樣條的全長。 可能導致重疊。
- 間隔： 使用橋式樣鍵之間的間隔。 這樣可以減少重疊。 隨著橋樑樣鍵數量增加，這個距離會逐漸減少。
開始隨機偏移 浮標
一個乘數，用於施加在橋式樣條起始位置的隨機偏移，最大距離由 隨機偏移範圍 參數決定。
結束隨機偏移 浮標
一個隨機偏移的乘數，適用於橋式樣條的末端位置，最大距離由 隨機偏移範圍 參數決定。
全域隨機偏移量 浮標
乘數是對 橋式樣條起始與終點位置施加**相同隨機 偏移量的倍數，最大距離由 隨機偏移範圍 參數決定。
均勻分布 布林值
當為真時，產生的樣條曲線點從開始到結束均勻分布。
厚度
厚度模式 整數
取得橋式樣條厚度值的方法。
- 繼承自父樣條：使用
橋式樣條起始與結束位置的父樣條厚度- 覆寫：使用您在厚度參數中指定的任意值
- 繼承自父樣條：使用
橋式樣條起始與結束位置的父樣條厚度- 覆寫：使用您在厚度參數中指定的任意值
厚度 浮標
絕對厚度值應用於橋式樣鍵。
厚度隨機 浮標
橋式樣條厚度的隨機乘法，該乘數的初始厚度由厚度模式參數指定。
高度
高度模式 整數
取得橋式樣條高度值的方法。
- 繼承自父樣條：使用
橋式樣條起始與結束位置的父樣條高度- 覆寫：使用您在高度參數中指定的任意值
- 繼承自父樣條：使用
橋式樣條起始與結束位置的父樣條高度- 覆寫：使用您在高度參數中指定的任意值
身高偏移 浮標
在從父樣條線繼承到該高度之前，對橋接樣條線施加的偏移量。
高度 浮標
絕對高度值應用於橋式樣鍵。
高度隨機 浮標
對橋式樣條線高度的隨機調整，調整取決於所選 的高度模式 參數：
- 繼承父樣條曲線： 該值為繼承高度的乘數。
- 覆寫： 此值是高度的偏移量。
- 繼承父樣條曲線： 該值為繼承高度的乘數。
- 覆寫： 此值是高度的偏移量。
非平方修正 布林值
調整點的位置與厚度，以在非正方形解析度下保留樣條形狀。 這也影響均勻分布。
預覽
節目指導助理 布林值
在預覽輸出中，樣條曲線起始顯示一個點，末尾顯示箭頭。
顯示厚度包絡 布林值
在樣鍵厚度邊緣顯示額外線條。
分段數量 整數
調整預覽輸出中繪製樣條視覺化所需的段數。 數值越高，線條越平滑。
厚度（px） 浮標
調整預覽輸出中樣條曲線的厚度（像素數）。
背景預覽強度 浮標
預覽視覺化的強度。
範例
| table 0-row-2 html-authored no-header | |
|---|---|
|

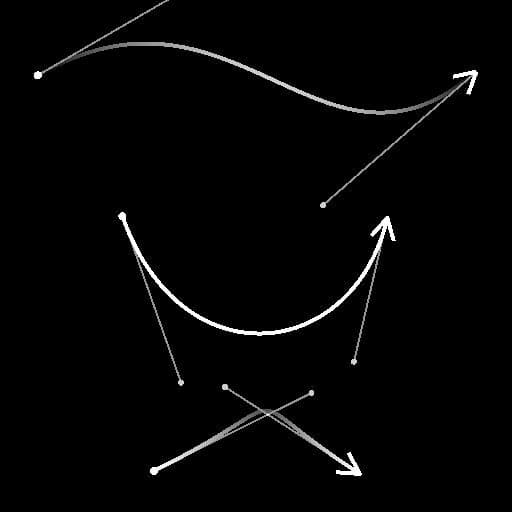

之前 |

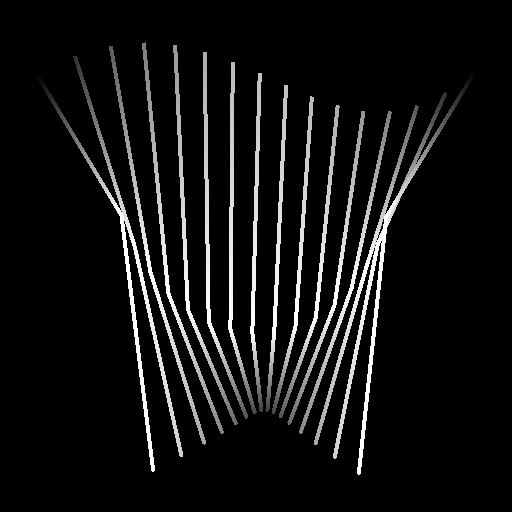

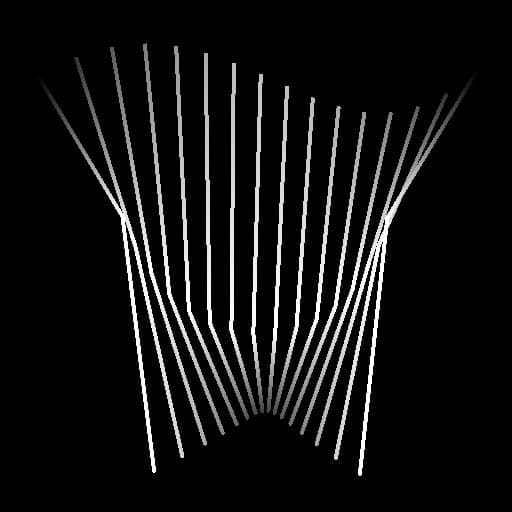

之後 |
