設定AEM as a Cloud Service的進階網路 configuring-advanced-networking

本文介紹AEM as a Cloud Service中可用的進階網路功能。 這些功能包括VPN、非標準連線埠和專用輸出IP位址的自助服務和API布建。

除了本檔案之外，還有一系列教學課程旨在引導您瞭解每個進階網路選項。 請參閱進階網路。

curl -X POST https://cloudmanager.adobe.io/api/program/{PROGRAM_ID}/environment/{ENV_ID}/vpn \
   -H "Authorization: Bearer {ACCESS_TOKEN}" \
   -H "x-api-key: {API_KEY}" \
   -H "Content-Type: application/json" \
   -d '{
       "providerId": "aws",
       "portMappings": [
           {
               "name": "SSH",
               "protocol": "TCP",
               "port": 22
           }
       ]
   }'

概觀 overview

AEM as a Cloud Service 提供以下進階網路選項：

本文首先會詳細說明每個選項以及為什麼您可能會使用這些選項，然後會說明如何使用 Cloud Manager UI 和 API 來設定選項。本文最後提供了一些進階用例。

要求和限制 requirements

設定進階網路功能時，有以下限制。

設定和啟用進階網絡 configuring-enabling

使用進階網路功能需要兩個步驟：

這兩個步驟都可以使用 Cloud Manager UI 或 Cloud Manager API 來完成。

彈性連接埠輸出 flexible-port-egress

此進階網路功能可讓您設定 AEM as a Cloud Service 以透過預設開啟的 HTTP (連接埠 80) 和 HTTPS (連接埠 443) 以外的連接埠輸出流量。

UI 設定 configuring-flexible-port-egress-provision-ui

新記錄會顯示在側邊面板中的​ 網路基礎結構 ​標題下方。 其中包含基礎架構型別、狀態、地區及啟用環境的詳細資訊。

API 設定 configuring-flexible-port-egress-provision-api

對每個程式會叫用一次 POST/program/<programId>/networkInfrastructures 端點，直接傳遞 flexiblePortEgress 的值 (kind 參數和區域)。端點會以 network_id 及其他資訊回應，包括狀態。

呼叫後，通常需要大約 15 分鐘的時間來佈建網路基礎結構。對 Cloud Manager 的網路基礎結構 GET 端點的呼叫會顯示「就緒」狀態。

流量路由 flexible-port-egress-traffic-routing

對於流向 80 或 443 以外連接埠的 http 或 https 流量，應使用以下主機和連接埠環境變數來設定 Proxy：

例如，以下是傳送請求至 www.example.com:8443 的範例程式碼：

String url = "www.example.com:8443"
String proxyHost = System.getenv().getOrDefault("AEM_PROXY_HOST", "proxy.tunnel");
int proxyPort = Integer.parseInt(System.getenv().getOrDefault("AEM_HTTPS_PROXY_PORT", "3128"));
HttpClient client = HttpClient.newBuilder()
      .proxy(ProxySelector.of(new InetSocketAddress(proxyHost, proxyPort)))
      .build();

HttpRequest request = HttpRequest.newBuilder().uri(URI.create(url)).build();
HttpResponse<String> response = client.send(request, BodyHandlers.ofString());

如果使用非標準 Java™ 網路程式庫，請使用上述屬性為所有流量設定 Proxy。

目標流經 portForwards 參數中宣告的連接埠的非 http/s 流量應該參照一個名為 AEM_PROXY_HOST 的屬性，以及對應的連接埠。例如：

DriverManager.getConnection("jdbc:mysql://" + System.getenv("AEM_PROXY_HOST") + ":53306/test");

下表描述了流量路由：

Apache / Dispatcher 設定 apache-dispatcher

AEM Cloud Service Apache / Dispatcher層的mod_proxy指示詞可使用上述屬性進行設定。

ProxyRemote "http://example.com:8080" "http://${AEM_PROXY_HOST}:3128"
ProxyPass "/somepath" "http://example.com:8080"
ProxyPassReverse "/somepath" "http://example.com:8080"

SSLProxyEngine on //needed for https backends

ProxyRemote "https://example.com:8443" "http://${AEM_PROXY_HOST}:3128"
ProxyPass "/somepath" "https://example.com:8443"
ProxyPassReverse "/somepath" "https://example.com:8443"

專用輸出 IP 位址 dedicated-egress-ip-address

在與 SaaS 廠商 (如 CRM 廠商) 整合或在 AEM as a Cloud Service 之外有提供 IP 位址允許清單的其他整合時，專用的 IP 位址可以增強安全性。新增專用的 IP 位址新增至允許清單，可確保只允許來自 AEM Cloud Service 的流量流向外部服務。除了來自任何其他允許的IP的流量之外，此方法還額外擴充。

相同的專用 IP 適用於程式中的所有環境，並且適用於製作和發佈服務。

若未啟用專用IP位址功能，來自AEM as a Cloud Service的流量會流經一組共用IP。 AEM as a Cloud Service的其他客戶會使用這些IP。

設定專用輸出IP位址類似於彈性連線埠輸出。 主要區別在於設定後，流量一律從專用的唯一 IP 輸出。若要尋找該 IP，請使用 DNS 解析器識別與 p{PROGRAM_ID}.external.adobeaemcloud.com 相關聯的 IP 位址。該 IP 位址預期不會變更，但如果必須變更會事先通知。

UI 設定 configuring-dedicated-egress-provision-ui

新記錄會顯示在側邊面板中的​ 網路基礎結構 ​標題下方。 其中包含基礎架構型別、狀態、地區及啟用環境的詳細資訊。

API 設定 configuring-dedicated-egress-provision-api

對每個程式會叫用一次 POST/program/<programId>/networkInfrastructures 端點，直接傳遞 dedicatedEgressIp 的值 (kind 參數和區域)。端點會以 network_id 及其他資訊回應，包括狀態。

呼叫後，通常需要大約 15 分鐘的時間來佈建網路基礎結構。對 Cloud Manager 的網路基礎結構 GET 端點的呼叫會顯示「就緒」狀態。

流量路由 dedicated-egress-ip-traffic-routing

Http 或 https 流量會流經預先設定的 Proxy，前提是它們使用標準 Java™ 系統屬性進行 Proxy 設定。

目標流經 portForwards 參數中宣告的連接埠的非 http/s 流量應該參照一個名為 AEM_PROXY_HOST 的屬性，以及對應的連接埠。例如：

DriverManager.getConnection("jdbc:mysql://" + System.getenv("AEM_PROXY_HOST") + ":53306/test");

功能使用情況 feature-usage

功能與導致輸出流量的 Java™ 程式碼或資料庫相容，前提是它們使用標準 Java™ 系統屬性進行 Proxy 設定。實際上，此方法應包含最常見的程式庫。

以下是程式碼範例：

public JSONObject getJsonObject(String relativePath, String queryString) throws IOException, JSONException {
  String relativeUri = queryString.isEmpty() ? relativePath : (relativePath + '?' + queryString);
  URL finalUrl = endpointUri.resolve(relativeUri).toURL();
  URLConnection connection = finalUrl.openConnection();
  connection.addRequestProperty("Accept", "application/json");
  connection.addRequestProperty("X-API-KEY", apiKey);

  try (InputStream responseStream = connection.getInputStream(); Reader responseReader = new BufferedReader(new InputStreamReader(responseStream, Charsets.UTF_8))) {
    return new JSONObject(new JSONTokener(responseReader));
  }
}

一些資料庫需要明確設定才能使用標準 Java™ 系統屬性進行 Proxy 設定。

使用 Apache HttpClient 的範例，需要明確呼叫
HttpClientBuilder.useSystemProperties() 或使用
HttpClients.createSystem()：

public JSONObject getJsonObject(String relativePath, String queryString) throws IOException, JSONException {
  String relativeUri = queryString.isEmpty() ? relativePath : (relativePath + '?' + queryString);
  URL finalUrl = endpointUri.resolve(relativeUri).toURL();

  HttpClient httpClient = HttpClientBuilder.create().useSystemProperties().build();
  HttpGet request = new HttpGet(finalUrl.toURI());
  request.setHeader("Accept", "application/json");
  request.setHeader("X-API-KEY", apiKey);
  HttpResponse response = httpClient.execute(request);
  String result = EntityUtils.toString(response.getEntity());
}

偵錯考量 debugging-considerations

若要驗證流量確實在預期的專用 IP 位址上傳出，請檢查目標服務中的記錄 (如果可用)。否則，呼叫偵錯服務可能會有幫助，例如 https://ifconfig.me/ip 會傳回呼叫的 IP 位址。

虛擬私人網路 (VPN) vpn

VPN 允許從製作、發佈或預覽執行個體連線到內部部署基礎結構或資料中心。例如，此功能對於保護資料庫的存取權非常有用。 VPN 還允許連線到 SaaS 廠商，例如支援 VPN 的 CRM 廠商。

支援大多數採用 IPSec 技術的 VPN 裝置。請查閱本裝置清單內 RouteBased 設定指示 ​欄中的資訊。按照表格所述設定裝置。

UI 設定 configuring-vpn-ui

新記錄會顯示在側邊面板中的​ 網路基礎結構 ​標題下方。 其中包含基礎架構型別、狀態、地區及啟用環境的詳細資訊。

API 設定 configuring-vpn-api

對每個程式會叫用一次 POST /program/<programId>/networkInfrastructures 端點，這會傳遞設定資訊的承載該資訊包括kind引數、區域、位址空間（CIDR清單 — 請注意，此值以後無法修改）、DNS解析器（用於解析您網路中的名稱）的​ vpn ​值。 還包括 VPN 連接訊息，例如網關設定、共享 VPN 金鑰和 IP 安全性原則。端點會以 network_id 及其他資訊回應，包括狀態。

呼叫後，通常需要45到60分鐘的時間來布建網路基礎結構。 可以呼叫 API 中的 GET 方法傳回目前狀態，這最終會從 creating 轉成 ready。請參閱 API 文件以了解各種狀態。

流量路由 vpn-traffic-routing

下表描述了流量路由。

供設定的實用網域 vpn-useful-domains-for-configuration

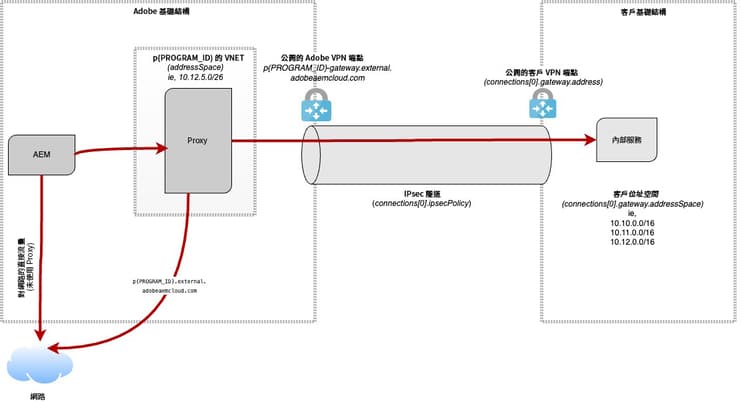

下圖提供了一組網域和相關聯的 IP 的視覺化表示，對設定和開發很有幫助。圖表下方的表格描述了這些網域和 IP。

在環境中啟用進階網路設定 enabling

為程式設定好進階網路選項後，無論是彈性連接埠輸出、 專用輸出 IP 位址 或 VPN，若要使用，您必須在環境層級啟用。

當您為環境啟用進階網路設定時，您也可以啟用選用的連接埠轉送和非代理主機。 參數可根據環境設定，以提供靈活性。

啟用使用 UI enabling-ui

進階網路設定將適用於所選環境中。返回「環境」標籤，您可以查看套用於所選環境的設定詳細資訊及其狀態。

啟用使用 API enabling-api

若要為環境啟用進階網路設定，必須為每個環境叫用 PUT /program/<program_id>/environment/<environment_id>/advancedNetworking 端點。

API 應該會在幾秒鐘內做出回應，指示 updating 的狀態。約 10 分鐘後，對 Cloud Manager 環境 GET 端點的呼叫會顯示 ready 的狀態，這表示已套用環境更新。

每個環境的連接埠轉送規則可以透過叫用 PUT /program/{programId}/environment/{environmentId}/advancedNetworking 端點來更新，包括完整的設定參數集而非子集。

專用輸出 IP 位址和 VPN 進階網路類型支援 nonProxyHosts 參數。這項支援可讓您宣告一組應該路由通過共用IP位址範圍而不是專用IP的主機。 nonProxyHost URL 可能遵循 example.com 或*.example.com 的模式，其中僅在網域開頭支援萬用字元。

即使沒有環境流量路由規則 (主機或旁路)，仍然必須用空白承載呼叫 PUT /program/<program_id>/environment/<environment_id>/advancedNetworking。

編輯並刪除環境中的進階網路設定 editing-deleting-environments

啟用環境的進階網路設定後，您可以更新這些設定的詳細資訊或將其刪除。

使用 UI 編輯或刪除 editing-ui

變更會反映在「環境」標籤上。

使用 API 編輯或刪除 editing-api

若要刪除特定環境的進階網絡，請呼叫 DELETE [/program/{programId}/environment/{environmentId}/advancedNetworking]()。

編輯和刪除程式的網路基礎結構 editing-deleting-program

一旦為程式建立了網路基礎結構，就只能編輯有限的屬性。如果您不需要，您可以刪除整個程式的進階網路基礎架構。

使用 UI 編輯和刪除 delete-ui

變更會反映在「環境」標籤上。

使用 API 編輯和刪除 delete-api

要​ 刪除 ​程式的網路基礎結構，請叫用 DELETE /program/{program ID}/networkinfrastructure/{networkinfrastructureID}。

變更程式的進階網路基礎架構類型 changing-program

一次只能為程式設定一種型別的進階網路基礎結構。 進階網路基礎結構必須是彈性的連線埠輸出、專用輸出IP位址或VPN。

如果您決定需要其他進階網路基礎架構類型，而不需要已設定的網路基礎架構類型，可刪除現有的網路基礎架構類型並建立另一個網路基礎架構類型。請執行下列動作：

其他發佈區域的進階網路設定 advanced-networking-configuration-for-additional-publish-regions

將其他區域新增到已設定進階網路的環境時，來自其他發佈區域的流量會遵循現有規則。 依預設，會透過主要區域路由相符的流量。 但是，如果主要區域變成無法使用，並且在額外區域中尚未啟用進階網路，則進階網路流量會下降。如果您想在其中一個區域發生中斷時將延遲最佳化並提高可用性，則有必要啟用額外發佈區域的進階網路。以下章節會說明兩種不同的案例。

專用的輸出 IP 位址 additional-publish-regions-dedicated-egress

進階網路已在主要區域中啟用 already-enabled

如果已在主要區域中啟用進階網路設定，請依照下列步驟進行：

尚未在任何區域中設定進階網路 not-yet-configured

此程序和先前的說明大部分類似。但是，如果尚未啟用進階網路的生產環境，則有機會先在中繼環境中啟用以測試該設定：

VPN vpn-regions

該程序和專用的輸出 IP 位址說明幾乎相同。唯一的差別是region屬性的設定與主要區域不同。 此外，您可以選擇設定connections.gateway欄位。 此設定可路由至由貴組織操作的不同 VPN 端點，在地理位置上更接近新區域。

疑難排解

請注意，以下幾點資訊是供您參考的準則，並包含疑難排解的最佳實務。這些建議旨在協助有效診斷和解決問題。

連線集區 connection-pooling-advanced-networking

連線集區是一種專門用來建立和維持連線存放庫的技術，隨時可供任何可能需要連線的執行緒立即使用。在各種線上平台和資源中可以找到許多連線集區技術，每種技術都有其獨特的優點和考量。Adobe鼓勵客戶研究這些方法，以找出與系統架構最相容的方法。

實作適當的連線集區策略是主動修正系統設定中常見疏忽的措施，因為這種疏忽經常導致效能不佳。用正確的方式建立連線集區，可協助 Adobe Experience Manager (AEM) 改善外部呼叫的效率。此方法不僅可減少資源消耗，也可降低服務中斷的風險，並減少與上游伺服器通訊時遭遇失敗請求的可能性。

Adobe建議您根據此資訊檢閱目前的AEM設定。 此外，也請考慮在進階網路設定旁刻意使用連線集區。 管理平行連線的數目並減少陳舊的連線，有助於最佳化網路效能。 這些動作會降低Proxy伺服器達到連線限制的風險。 因此，此策略實作旨在降低請求無法與外部端點連接通訊的可能性。

連線限制常見問題

使用進階網路時，連線數量會受到限制，以確保跨環境的穩定性，並防止較低環境用儘可用的連線。

每個 AEM 執行個體的連線數量限制為 1000 個，當數量達到 750 個時，系統會向客戶傳送警報。

連線限制只適用於非標準連接埠的輸出流量，還是適用於所有輸出流量？

此限制僅適用於使用進階網路（非標準連線埠上的輸出、使用專用輸出IP或VPN）的連線。

傳出連線的數目似乎沒有大幅增加。 為什麼現在會收到通知？

如果客戶動態建立連線 (例如，每個要求建立一個或多個連線)，流量增加可能會導致連線激增。

過去是否曾經發生類似情況而不會觸發警報？

只有達到軟限制時，系統才會發送警報。

如果達到限制上限會發生什麼？

當達到硬性限制時，將捨棄從AEM透過進階網路（非標準連線埠上的輸出，使用專用輸出IP或VPN）的新輸出連線，以防止DoS攻擊。

可以提高限制嗎？

不可以，大量連線可能會導致顯著的效能影響，以及跨 Pod 和環境的 DoS。

AEM 系統會在一段時間後自動關閉連線嗎？

是的，連線在JVM層級和網路基礎結構的不同點關閉。 不過，此工作流程對於任何生產服務而言都太遲。 當您不再使用連線時應確實關閉該連線，或在使用連線集區的情況下將連線退回集區中。否則，資源消耗量會太高，可能導致資源耗盡。

如果達到連線限制上限，是否會影響授權並導致額外費用？

不會，沒有與此限制相關的授權或費用。這是一個技術限制。

目前使用量接近上限的程度？ 允許的上限是多少？

當連線數超過 750 時，將觸發警報。每個 AEM 執行個體的連線數上限為 1000 個。

此限制適用於 VPN 嗎？

可以，此限制適用於使用進階網路（包括VPN）的連線。

使用專用輸出IP時限制仍適用嗎？

是的，如果使用專用輸出 IP，仍然適用該限制。
