几何蒙版
几何图形蒙版是图层上的辅助蒙版，它允许基于关联纹理集的3D模型几何图形来蒙版图层。 它可以按网格名称或UV磁贴进行蒙版。
概述
几何蒙版的工作方式是指定图层应通过包含/排除列表应用于3D模型的哪个部分。
几何蒙版是快速丢弃3D模型几何大片区域的有用工具。 它为绘画蒙版提供了几个优点：
- 设置和使用与视口选择模式结合使用通常会更快一些。
- 在生成纹理时，由于可以完全放弃几何，因此它提供了更好的性能。
- 它是非破坏性的，并且将在重新导入后3D模型更改时更新。
- 它允许绘画蒙版几何下的几何，允许绘画隐藏零件。
- 与绘画蒙版一样，可以将几何图形蒙版应用于组以同时影响多个图层。
图标状态
几何蒙版图标可指示其状态：
图标
描述
未排除任何几何，图层将应用于关联纹理集的整个网格。这是任何新图层或文件夹的默认状态。
已排除一个或多个网格名。 编号指示图层仍然影响的剩余元素的数量。
已排除一个或多个UV 平铺。 编号指示图层仍然影响的剩余元素的数量。
不包括网格名称，图层将不具有任何实际效果。
编辑几何图形蒙版

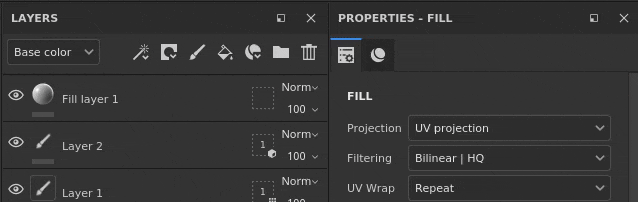

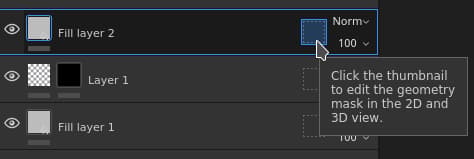

要修改给定图层的几何图形蒙版，只需单击专用图标即可。 要退出编辑模式，只需单击图层的其他部分，如内容或绘画蒙版：
蒙版类型
几何蒙版支持两种类型的蒙版：
类型
描述
UV 平铺
蒙版是通过指定应包括的UV 平铺(UDIM)编号来完成的。 这是最高效的方法，它允许完全放弃计算纹理。
网格名称
蒙版是通过指定应包含在3D模型中的子网格来完成的。 几何按网格名称分组。
图层堆叠操作

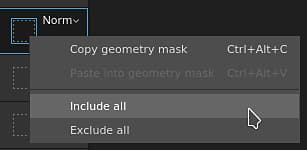

通过右键单击图标，可以直接从图层堆叠中快速修改几何蒙版状态。
它提供以下操作：
操作
描述
复制几何蒙版
复制给定图层的几何图形蒙版的类型和选区。
粘贴到几何蒙版中。
粘贴之前复制的几何蒙版属性。
包含全部
将给定蒙版的所有元素标记为已选定。
排除全部
将给定蒙版的所有元素标记为取消选择。
通过蒙版几何图形绘画
排除几何的部分后，可在视口中隐藏。 这允许绘画先前位于下面且不可访问的几何。

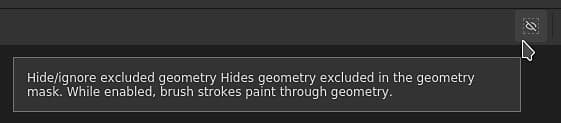

要隐藏排除的几何，请使用上下文工具栏中视口顶部的按钮：
在下面的示例中，3D模型已被拆分为两个对象：顶部和底部。 默认情况下，画笔描边与所有对象发生冲突。 通过排除顶部，现在可以仅仅绘画底部部分。
NOTE
几何图形蒙版包含/排除列表是动态的，更改其状态将触发图层中画笔描边的新计算。 这样，在重新导入包含新UV拼贴的网格或字体名称已更改时，可以在不丢失画笔描边的情况下调整蒙版。 但是，这也意味着不会烘焙画笔描边，因此，对几何蒙版进行任何更改都可能会导致之后的画笔投影不正确。
视觉
描述

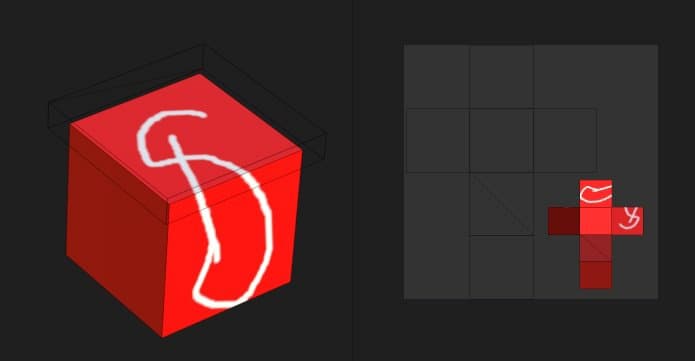

几何图形蒙版中未排除任何几何图形，白色画笔描边所针对的绘画图层将会与所有几何图形发生冲突。禁用“隐藏排除的几何图形”按钮。

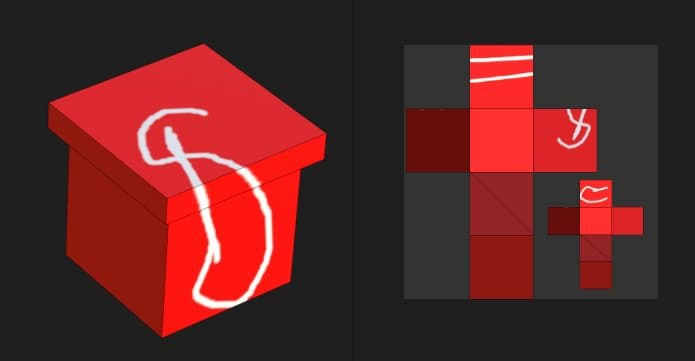

顶部已在几何图形蒙版中排除，白色画笔描边仅与几何图形的底部冲突。已启用 隐藏排除的几何 按钮。

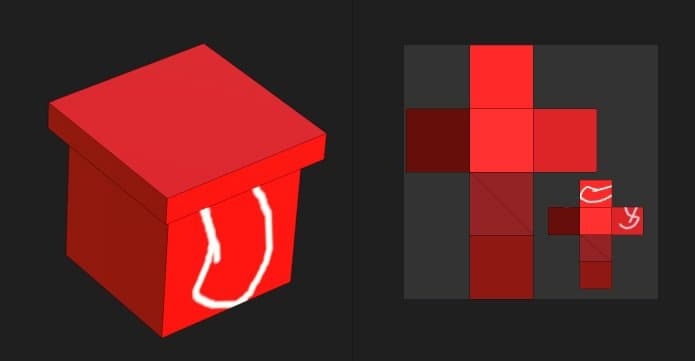

顶部已在几何图形蒙版中排除，白色画笔描边仅与几何图形的底部冲突。禁用“隐藏排除的几何图形”按钮。
