实体关系图

什么是​ entity relationship (ER) diagram？ ER图是数据库中表及其相互关系的可视化图表。 本主题包含一些ER关系图，可帮助您可视化一些常见的Adobe Commerce数据库表之间的关系。

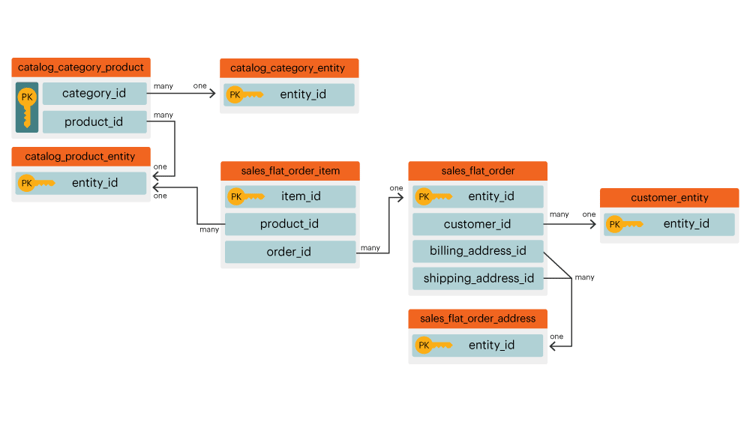

核心Commerce ER关系图

此ER图表示Commerce数据库中核心表之间的关系。 通过一次查看多个关系，您可以看到数据在多个表中的关系。

以下部分包含一次两个表特定的ER个图。 要查看图表及其随附的说明，请单击该部分的标题。

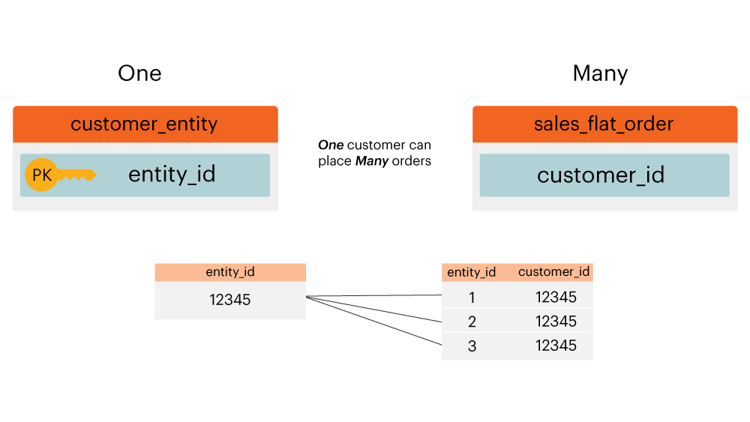

customer\_entity & sales\_flat\_order

一个客户可以下很多订单。 这两个表之间的关系是customer\_entity.entity\_id = sales\_flat\_order.customer\_id

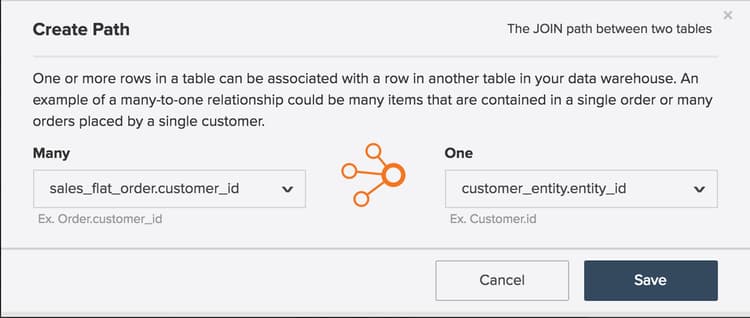

在Commerce Intelligence内，如果这两个表之间的路径不存在，您可以在Data Warehouse选项卡中创建路径。 当您准备好创建路径时，其定义如下：

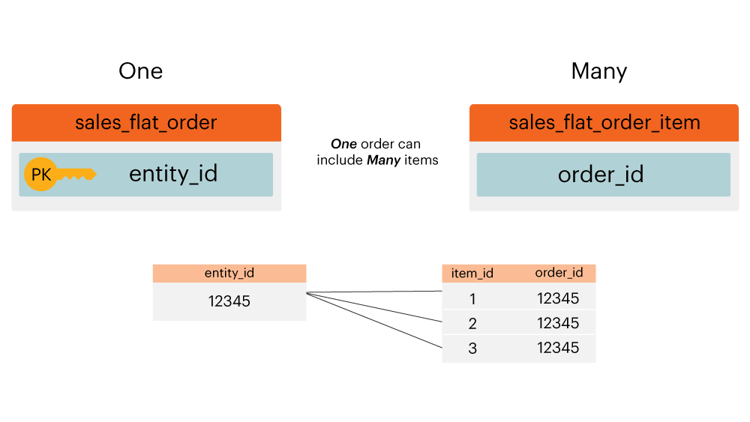

sales\_flat\_order & sales\_flat\_order\_item

一个订单可以包含许多项目。 这两个表之间的关系是sales\_flat\_order.entity\_id = sales\_flat\_order\_item.order\_id。

在Commerce Intelligence内，如果这两个表之间的路径不存在，您可以在Data Warehouse选项卡中创建路径。 准备创建路径时，请如下所示定义路径。

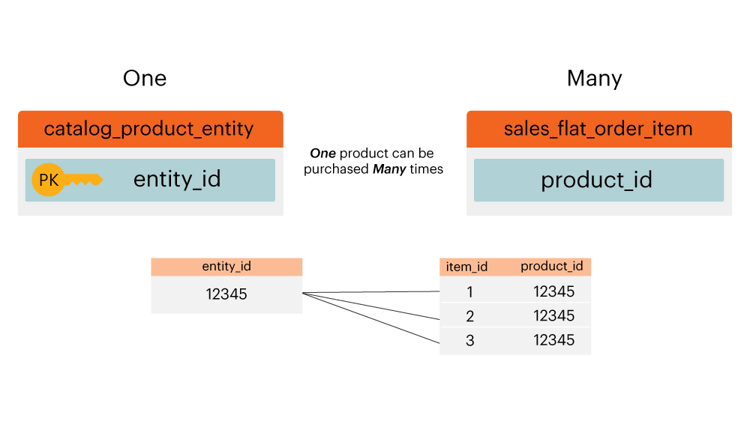

catalog\_product\_entity & sales\_flat\_order\_item

一个产品可以购买多个项目。 这两个表之间的关系是catalog\_product\_entity.entity\_id = sales\_flat\_order\_item.product。

在Commerce Intelligence内，如果这两个表之间的路径不存在，您可以在Data Warehouse选项卡中创建路径。 准备创建路径时，请如下所示定义路径。
