SMPP连接器描述 smpp-connector-desc

Last update: Mon Jul 21 2025 00:00:00 GMT+0000 (Coordinated Universal Time)
  • 适用对象：
  • Campaign v8 Client Console

创建对象：

  • 初学者
  • 中级
  • 用户
AVAILABILITY
此功能适用于所有Campaign FDA环境。 不​可用于Campaign FFDA部署。 本文档适用于Adobe Campaign v8.7.2及更高版本。 要从旧版短信连接器切换到新版短信连接器，请参阅此技术说明
对于旧版本，请阅读Campaign Classic v7文档。

SMS连接器数据流 sms-data-flow

本节介绍SMS流程如何处理数据。

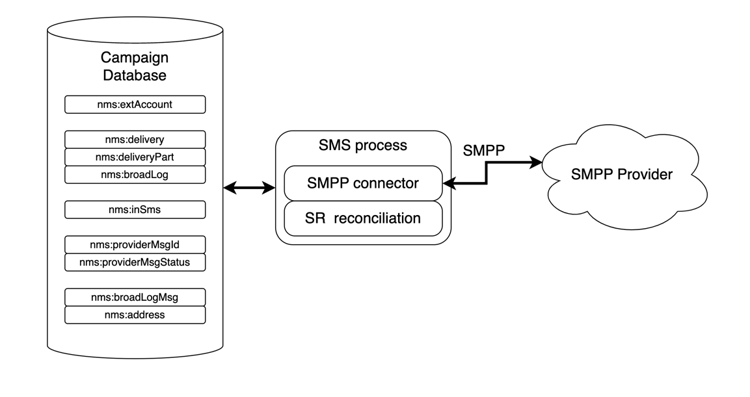

这是一个概要框图，其中汇总了短信流程与其环境的交互方式。

{modal="regular"}

SMS流程托管2个重要组件：SMPP连接器本身，它处理与SMPP提供商的通信，以及SR协调的后台任务。

SMPP帐户的数据流 sms-data-flow-smpp-accounts

SMS进程轮询nms:extAccount并在其SMPP连接器中派生新连接，传递每个帐户的设置。 可以在​ configRefreshMillis ​设置的serverConf中调整轮询频率。

对于每个活动的SMPP帐户， SMPP连接器会尝试始终保持连接活动。 如果连接丢失，它将重新连接。

发送消息时的数据流 sms-data-flow-sending-msg

  • SMS进程通过扫描nms:delivery来选择活动投放。 投放在以下情况下处于活动状态：

    • 其状态表示消息可以发送
    • 其有效期未届满
    • 它实际上是投放（例如，它不是模板，不会删除）
    • SMPP连接器可以为链接到投放的外部帐户打开至少一个连接

  • 对于每个投放，短信流程都会加载投放部分。 如果投放部分已部分发送，则短信流程会通过检查广泛日志来检查已发送哪些消息。

  • 短信流程使用投放部分的个性化数据扩展模板。

  • smpp连接器会生成与内容和其他设置匹配的MT (SUBMIT_SM PDU)。

  • SMPP连接器通过发射器（或收发器）连接发送MT。

  • 提供商返回此MT的ID。 它插入到nms:providerMsgId中。

  • 短信流程会将广泛日志更新为已发送状态。

  • 在最终错误的情况下，短信进程将相应地更新广义日志，并且可能会在nms:broadLogMsg中造成新类型的错误。

接收SR时的数据流 sms-data-flow-sr

  • SMPP连接器接收并解码SR (DELIVER_SM PDU)。 它使用外部帐户中定义的正则表达式来获取消息ID和状态。
  • 已将消息ID和状态插入nms:providerMsgStatus
  • 插入后，SMPP连接器会回复一个DELIVER_SM_RESP PDU。
  • 如果在此过程中出现错误，SMPP连接器会发送一个否定的DELIVER_SM_RESP PDU并记录一条消息。

接收MO时的数据流 sms-data-flow-mo

  • SMPP连接器接收并解码MO (DELIVER_SM PDU)。
  • 将从消息中提取关键字。 如果它与任何声明的关键字匹配，则执行相应的操作。 它可能会写入nms:address以更新隔离。
  • 如果声明了自定义TLV，则会根据其各自的设置对它们进行解码。
  • 已完全解码和已处理的MO已插入到nms:inSms表中。
  • SMPP连接器使用DELIVER_SM_RESP PDU进行回复。 如果检测到任何错误，则会向提供程序返回错误代码。

协调MT和SR时的数据流 sms-reconciling-mt-sr

  • SR协调组件定期读取nms:providerMsgId和nms:providerMsgStatus。 来自两个表的数据被连接。
  • 对于两个表中都有条目的所有消息，将更新匹配的nms:broadLog条目。
  • 如果检测到新类型的错误，则可以在进程中更新nms:broadLogMsg表，或者更新未手动限定的错误的计数器。

匹配MT、SR和broadlog条目 sms-matching-entries

下图描述了整个过程：

{modal="regular"}

阶段1

  • 扫描消息并进行格式化，然后将其传输到SMPP连接器。
  • SMPP连接器将其格式化为SUBMIT_SM MT PDU。
  • MT将发送到SMPP提供商。
  • 提供程序使用SUBMIT_SM_RESP进行回复。 SUBMIT_SM和SUBMIT_SM_RESP按其序列号。
  • SUBMIT_SM_RESP提供来自提供程序的ID。 此ID与广义日志ID一起插入到nms:providerMsgId表中。

阶段2

  • 提供程序发送DELIVER_SM SR PDU。
  • 将解析SR以提取提供程序ID、状态和错误代码。 此步骤使用提取正则表达式。
  • 提供程序ID及其相应状态已插入nms:providerMsgStatus。
  • 将所有数据安全地插入数据库后，SMPP连接器会使用DELIVER_SM_RESP进行回复。 DELIVER_SM和DELIVER_SM_RESP通过它们的序列号匹配。

阶段3

  • SMS进程的SR协调组件定期扫描nms:providerMsgId和nms:providerMsgStatus表。
  • 如果任意行在两个表中具有匹配的提供程序ID，则这2个条目将连接在一起。 这允许将广泛日志ID（存储在providerMsgId中）与状态（存储在providerMsgStatus中）匹配
  • 广泛日志将更新为相应的状态。

亲和度和专用流程连接器 sms-affinities

专用进程连接器会忽略相关性，它仅在短信进程中运行。

serverConf选项 sms-serverconf-options

某些设置可在serverConf.xml中调整。 与此文件中的任何其他设置一样，应在config-instance.xml文件中指定它。 所有设置都位于< mta2 >元素中。

此表汇总了所有设置。 最小/最大合理值大致说明了在大多数情况下应考虑的范围。 调试值是在尝试查找与性能无关的问题时要选择的值。

设置
说明
默认
最小合理值
最大合理值
调试值
batchUpdateSize
更新微批次的大小
5000
100：极低延迟
maxWaitingMessages/updateThreads：超过此值无用，因为maxWaitingMessages仍将限制缓冲
1：禁用微批次处理，逐个更新消息
configRefreshMillis
配置重新加载的周期（以毫秒为单位）
10000
pollPeriodMillis：低延迟
600000：重新加载速度不要太快，以免节省资源
500：低延迟允许更快地尝试新设置
deliveryPartRetryCount
deliveryPart重试或延迟的最大次数。 注意：重新启动发送进程即计为重试，崩溃也计为重试。
20
1：禁用重试
50：使消息更持久以处理不稳定的提供程序
1：禁用重试。 1000：避免刷新失败的消息。
deliveryPartRetryDelaySeconds
重试 deliveryPart 之前的最小延迟。这是跨进程和跨容器的。延迟以秒为单位。
60
0：立即重试
3600：重试非常慢（每次重试间隔1小时）
1：使重试在繁忙的日志中易于关注。
logOut
在主日志输出上发送监视和分析数据。
真
false：可能会使吞吐量稍有增加。 气馁。
true：启用日志记录。
真
maxWaitingMessages
随时处理的最大消息数
50000
256：足以容纳单个deliveryPart
200000：受SQL查询长度限制(64k)
1：逐个处理消息
pollPeriodMillis
用于检查新消息的数据库轮询频率（以毫秒为单位）
2000
500：延迟非常低
10000：较大的批次
500：低延迟使调试更容易。
prepareThreads
消息准备的线程数
3
1：单线程
CPU数。 RAM使用时要小心。 如果增加到6以上，可能需要增加maxSMSMemoryMb、maxProcessMemoryAlertMb和maxProcessMemoryWarningMb
1：单线程生成更干净的日志。
profDeliveryStat
记录有关SMS进程内部的各种汇总统计信息
真
false：可能会使吞吐量稍有增加。 气馁。
true：低详细程度日志
真
profLogPerMessage
记录每个消息的每个处理步骤
假
false：减少日志详细程度。
true：详细程度日志非常高。 仅在绝对必要时使用。 对性能有巨大影响。 收集到足够的数据后，请立即禁用此设置。
真
providerIdScanPeriod
扫描要协调的新提供程序ID之间的时段（以秒为单位）
10
1：低延迟
60：更大的批次，以获得更高的吞吐量
1：低延迟有助于调试消息处理。
providerIdThreads
提供程序 ID 协调的线程数。每个实例 1 个线程就足够了。设置为 0 可在此容器上禁用。
1
0：在此容器上禁用
1
1
sendingThreads
发送线程数
1
1：单线程
CPU数。 线程过多通常会降低性能。
1：单线程生成更干净的日志。
updatethreads
用于更新数据库的线程数
1
1：单线程
CPU数。 每个线程创建自己的数据库连接。
1：单线程生成更干净的日志。
verifymode
模拟发送消息。 消息实际上不会发送。 对调试很有用
假
假
真
false：正常运行系统。 true：仅测试数据库访问和消息准备。
