Configuração de redes avançadas para o AEM as a Cloud Service configuring-advanced-networking

Este artigo apresenta os diferentes recursos avançados de rede do AEM as a Cloud Service, incluindo autoatendimento e provisionamento de APIs para VPNs, portas não padrão e endereços IP de saída dedicados.

Visão geral overview

A AEM as a Cloud Service oferece as seguintes opções avançadas de rede:

Este artigo descreve cada uma dessas opções em detalhes e por que você pode usá-las, antes de descrever como elas são configuradas usando a interface do usuário do Cloud Manager e a API. O artigo termina com alguns casos de uso avançados.

Requisitos e limitações requirements

Ao configurar recursos avançados de rede, as seguintes restrições se aplicam.

Configurando e Ativando a Rede Avançada configuring-enabling

O uso de recursos avançados de rede requer duas etapas:

Ambas as etapas podem ser realizadas usando a interface do usuário do Cloud Manager ou a API do Cloud Manager.

Saída flexível da porta flexible-port-egress

Esse recurso avançado de rede permite configurar o AEM as a Cloud Service para direcionar o tráfego de saída por portas diferentes da HTTP (porta 80) e HTTPS (porta 443), que são abertas por padrão.

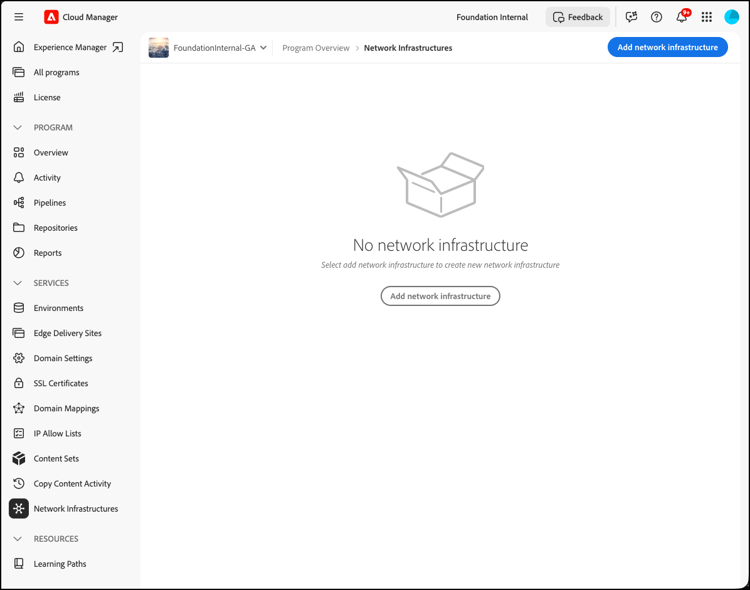

Configuração da interface configuring-flexible-port-egress-provision-ui

Um novo registro aparece abaixo do cabeçalho Infraestrutura de Rede no painel lateral, incluindo detalhes do tipo de infraestrutura, status, região e ambientes em que foi habilitado.

Configuração da API configuring-flexible-port-egress-provision-api

Uma vez por programa, o endpoint /program/<programId>/networkInfrastructures POST é chamado, passando o valor de flexiblePortEgress para o parâmetro e região kind. O ponto de extremidade responde com network_id e outras informações, incluindo o status.

Uma vez chamada, normalmente leva aproximadamente 15 minutos para a infraestrutura de rede ser provisionada. Uma chamada para o ponto de extremidade do GET de infraestrutura de rede da Cloud Manager mostraria o status de pronto.

Roteamento de tráfego flexible-port-egress-traffic-routing

Para o tráfego http ou https fluindo para portas que não sejam a 80 ou a 443, um proxy deve ser configurado usando as seguintes variáveis de ambiente de host e porta:

Por exemplo, este é um exemplo de código para enviar uma solicitação para o www.example.com:8443:

String url = "www.example.com:8443"
String proxyHost = System.getenv().getOrDefault("AEM_PROXY_HOST", "proxy.tunnel");
int proxyPort = Integer.parseInt(System.getenv().getOrDefault("AEM_HTTPS_PROXY_PORT", "3128"));
HttpClient client = HttpClient.newBuilder()
      .proxy(ProxySelector.of(new InetSocketAddress(proxyHost, proxyPort)))
      .build();

HttpRequest request = HttpRequest.newBuilder().uri(URI.create(url)).build();
HttpResponse<String> response = client.send(request, BodyHandlers.ofString());

Se estiver usando bibliotecas de rede Java™ não padrão, configure proxies usando as propriedades acima para todo o tráfego.

O tráfego não http/s com destinos por meio de portas declaradas no parâmetro portForwards deve fazer referência a uma propriedade chamada AEM_PROXY_HOST, juntamente com a porta mapeada. Por exemplo:

DriverManager.getConnection("jdbc:mysql://" + System.getenv("AEM_PROXY_HOST") + ":53306/test");

A tabela abaixo descreve o roteamento de tráfego:

Configuração do Apache/Dispatcher apache-dispatcher

A diretiva mod_proxy da camada do AEM Cloud Service Apache/Dispatcher pode ser configurada usando as propriedades descritas acima.

ProxyRemote "http://example.com:8080" "http://${AEM_PROXY_HOST}:3128"
ProxyPass "/somepath" "http://example.com:8080"
ProxyPassReverse "/somepath" "http://example.com:8080"

SSLProxyEngine on //needed for https backends

ProxyRemote "https://example.com:8443" "http://${AEM_PROXY_HOST}:3128"
ProxyPass "/somepath" "https://example.com:8443"
ProxyPassReverse "/somepath" "https://example.com:8443"

Endereço IP de saída dedicado dedicated-egress-ip-address

Um endereço IP dedicado pode melhorar a segurança ao ser integrado a fornecedores SaaS (como um fornecedor de CRM) ou outras integrações fora do AEM as a Cloud Service que oferecem uma inclui na lista de permissões de endereços IP. Ao adicionar o endereço IP dedicado ao incluo na lista de permissões, garante que somente o tráfego da AEM Cloud Service possa fluir para o serviço externo. Além do tráfego de qualquer outro IP permitido.

O mesmo IP dedicado é aplicado a todos os programas em sua Organização Adobe e para todos os ambientes em cada um de seus programas. Isso se aplica aos serviços do Author e do Publish.

Sem o recurso de endereço IP dedicado habilitado, o tráfego proveniente do AEM as a Cloud Service flui por meio de um conjunto de IPs compartilhados com outros clientes do AEM as a Cloud Service.

A configuração do endereço IP de saída dedicado é semelhante à saída de porta flexível. A principal diferença é que, após a configuração, o tráfego sempre sairá de um IP dedicado e exclusivo. Para localizar esse IP, use um resolvedor de DNS para identificar o endereço IP associado a p{PROGRAM_ID}.external.adobeaemcloud.com. Não é esperado que o endereço IP mude, mas se precisar mudar, é fornecida uma notificação com antecedência.

Configuração da interface configuring-dedicated-egress-provision-ui

Um novo registro aparece abaixo do cabeçalho Infraestrutura de Rede no painel lateral, incluindo detalhes do tipo de infraestrutura, status, região e ambientes em que foi habilitado.

Configuração da API configuring-dedicated-egress-provision-api

Uma vez por programa, o endpoint /program/<programId>/networkInfrastructures POST é chamado, passando o valor de dedicatedEgressIp para o parâmetro e região kind. O ponto de extremidade responde com network_id e outras informações, incluindo o status.

Uma vez chamada, normalmente leva aproximadamente 15 minutos para a infraestrutura de rede ser provisionada. Uma chamada para o ponto de extremidade do GET de infraestrutura de rede da Cloud Manager mostraria o status de pronto.

Roteamento de tráfego dedicated-egress-ip-traffic-routing

O tráfego http ou https passa por um proxy pré-configurado, desde que use propriedades padrão do sistema Java™ para configurações de proxy.

O tráfego não http/s com destinos por meio de portas declaradas no parâmetro portForwards deve fazer referência a uma propriedade chamada AEM_PROXY_HOST, juntamente com a porta mapeada. Por exemplo:

DriverManager.getConnection("jdbc:mysql://" + System.getenv("AEM_PROXY_HOST") + ":53306/test");

Uso de recursos feature-usage

O recurso é compatível com código Java™ ou bibliotecas que resultam em tráfego de saída, desde que usem propriedades padrão do sistema Java™ para configurações de proxy. Na prática, isso deve incluir as bibliotecas mais comuns.

Abaixo está uma amostra de código:

public JSONObject getJsonObject(String relativePath, String queryString) throws IOException, JSONException {
  String relativeUri = queryString.isEmpty() ? relativePath : (relativePath + '?' + queryString);
  URL finalUrl = endpointUri.resolve(relativeUri).toURL();
  URLConnection connection = finalUrl.openConnection();
  connection.addRequestProperty("Accept", "application/json");
  connection.addRequestProperty("X-API-KEY", apiKey);

  try (InputStream responseStream = connection.getInputStream(); Reader responseReader = new BufferedReader(new InputStreamReader(responseStream, Charsets.UTF_8))) {
    return new JSONObject(new JSONTokener(responseReader));
  }
}

Algumas bibliotecas exigem configuração explícita para usar as propriedades padrão do sistema Java™ para configurações de proxy.

Um exemplo usando o Apache HttpClient que requer chamadas explícitas ao
HttpClientBuilder.useSystemProperties() ou use
HttpClients.createSystem():

public JSONObject getJsonObject(String relativePath, String queryString) throws IOException, JSONException {
  String relativeUri = queryString.isEmpty() ? relativePath : (relativePath + '?' + queryString);
  URL finalUrl = endpointUri.resolve(relativeUri).toURL();

  HttpClient httpClient = HttpClientBuilder.create().useSystemProperties().build();
  HttpGet request = new HttpGet(finalUrl.toURI());
  request.setHeader("Accept", "application/json");
  request.setHeader("X-API-KEY", apiKey);
  HttpResponse response = httpClient.execute(request);
  String result = EntityUtils.toString(response.getEntity());
}

Considerações sobre depuração debugging-considerations

Para validar se o tráfego está realmente saindo do endereço IP dedicado, como esperado, verifique os logs no serviço de destino, se disponível. Caso contrário, pode ser útil chamar um serviço de depuração como https://ifconfig.me/ip, que retorna o endereço IP de chamada.

VPN (Virtual Private Network) vpn

Uma VPN permite a conexão com uma infraestrutura local ou data center a partir das instâncias de autor, publicação ou pré-visualização. Isso pode ser útil, por exemplo, para proteger o acesso a um banco de dados. Também permite a conexão com fornecedores SaaS, como um fornecedor CRM que oferece suporte a VPN ou à conexão de uma rede corporativa à instância de autor, pré-visualização ou publicação do AEM as a Cloud Service.

A maioria dos dispositivos VPN com tecnologia IPSec é compatível. Consulte as informações na coluna instruções de configuração RouteBased em esta lista de dispositivos. Configure o dispositivo conforme descrito na tabela.

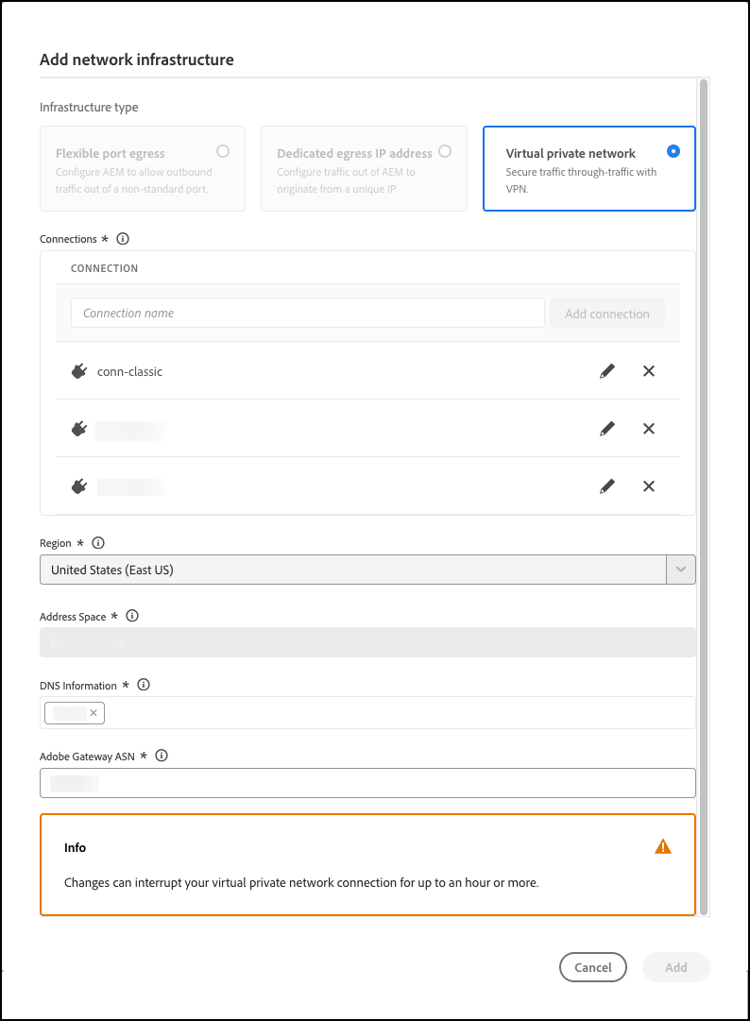

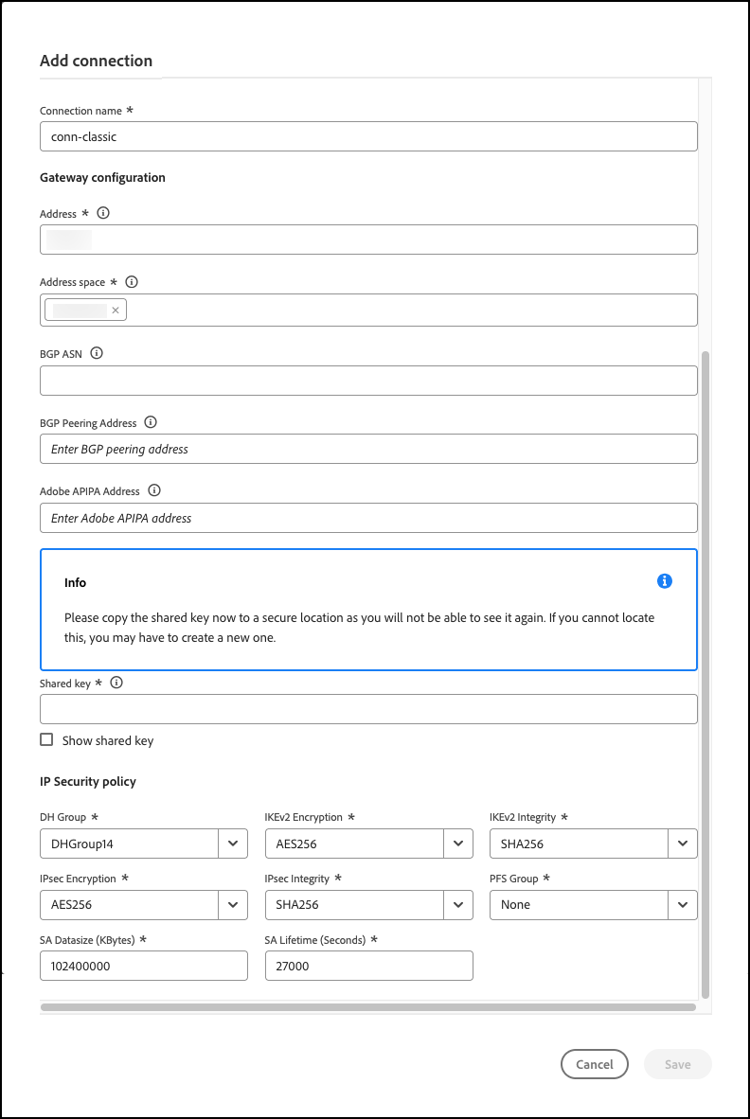

Configuração da interface configuring-vpn-ui

Um novo registro aparece abaixo do cabeçalho Infraestrutura de Rede no painel lateral, incluindo detalhes do tipo de infraestrutura, status, região e ambientes em que foi habilitado.

Configuração da API configuring-vpn-api

Uma vez por programa, o ponto de extremidade POST /program/<programId>/networkInfrastructures é chamado. Ele passa em uma carga de informações de configuração. Essas informações incluem o valor de vpn para o parâmetro kind, região, espaço de endereço (lista de CIDRs - observe que isso não pode ser modificado posteriormente), resolvedores de DNS (para resolver nomes na rede). Também inclui informações de conexão VPN, como configuração de gateway, chave VPN compartilhada e política de segurança IP. O ponto de extremidade responde com network_id e outras informações, incluindo o status.

Uma vez chamada, normalmente leva de 45 a 60 minutos para a infraestrutura de rede ser provisionada. O método GET na API pode ser chamado para retornar o status, que eventualmente muda de creating para ready. Consulte a documentação da API para todos os estados.

Roteamento de tráfego vpn-traffic-routing

A tabela abaixo descreve o roteamento de tráfego.

Domínios úteis para configuração vpn-useful-domains-for-configuration

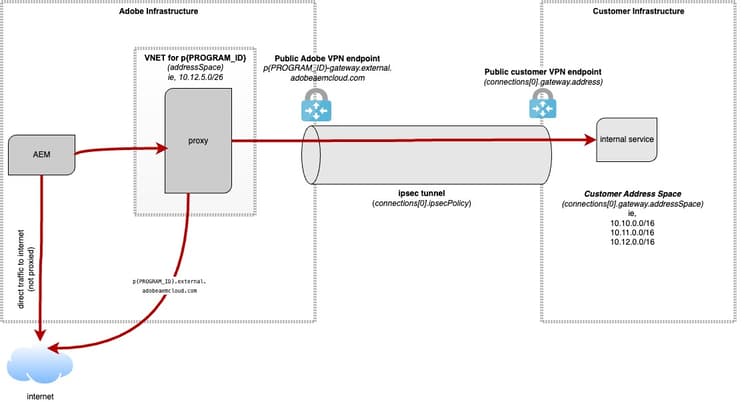

O diagrama abaixo fornece uma representação visual de um conjunto de domínios e IPs associados que são úteis para configuração e desenvolvimento. A tabela abaixo do diagrama descreve esses domínios e IPs.

Restringir VPN a conexões de entrada restrict-vpn-to-ingress-connections

Se você quiser permitir somente o acesso VPN ao AEM, as listas de permissões do ambiente poderão ser configuradas no Cloud Manager para que somente o IP definido por p{PROGRAM_ID}.external.adobeaemcloud.com tenha permissão para se comunicar com o ambiente. Incluir na lista de permissões Isso pode ser feito da mesma forma que qualquer outra pesquisa baseada em IP no Cloud Manager.

Se as regras tiverem de ser baseadas em caminho, use as diretivas http padrão no nível da Dispatcher para negar ou permitir determinados IPs. Isso deve garantir que os caminhos desejados também não sejam armazenados em cache na CDN, para que a solicitação sempre chegue à origem.

Exemplo De Configuração Httpd httpd-example

Order deny,allow
Deny from all
Allow from 192.168.0.1
Header always set Cache-Control private

Ativar configurações avançadas de rede em ambientes enabling

Depois de configurar uma opção de rede avançada para um programa, seja saída de porta flexível, endereço IP de saída dedicado ou VPN, para usá-lo, você deverá habilitá-lo no nível do ambiente.

Ao habilitar uma configuração avançada de rede para um ambiente, você também pode habilitar o encaminhamento de portas opcional e hosts não proxy. Os parâmetros são configuráveis por ambiente para oferecer flexibilidade.

Ativação do uso da interface enabling-ui

A configuração avançada de rede é aplicada ao ambiente selecionado. De volta à guia Ambientes, você pode ver os detalhes da configuração aplicada ao ambiente selecionado e seus status.

Ativação do uso da API enabling-api

Para habilitar uma configuração avançada de rede para um ambiente, o ponto de extremidade PUT /program/<program_id>/environment/<environment_id>/advancedNetworking deve ser chamado por ambiente.

A API deve responder em apenas alguns segundos, indicando o status updating. Após cerca de 10 minutos, uma chamada para o GET de ambiente do Cloud Manager mostra um status de ready, indicando que a atualização do ambiente foi aplicada.

As regras de encaminhamento de porta por ambiente podem ser atualizadas chamando o ponto de extremidade PUT /program/{programId}/environment/{environmentId}/advancedNetworking e incluindo o conjunto completo de parâmetros de configuração, em vez de um subconjunto.

O endereço IP de saída dedicado e os tipos de rede avançados VPN dão suporte a um parâmetro nonProxyHosts. Isso permite declarar um conjunto de hosts que devem rotear por um intervalo de endereços IPs compartilhados em vez do IP dedicado. Os URLs nonProxyHost podem seguir os padrões example.com ou *.example.com, em que o curinga é compatível somente no início do domínio.

Mesmo se não houver regras de roteamento de tráfego de ambiente (hosts ou ignoradas), PUT /program/<program_id>/environment/<environment_id>/advancedNetworking ainda deve ser chamado, apenas com uma carga vazia.

Editar e excluir configurações avançadas de rede em ambientes editing-deleting-environments

Depois de habilitar configurações avançadas de rede para ambientes, você pode atualizar os detalhes dessas configurações ou excluí-las.

Edição ou exclusão usando a interface do editing-ui

As alterações são refletidas na guia Ambientes.

Edição ou exclusão usando a API editing-api

Para excluir a rede avançada de um ambiente específico, chame DELETE [/program/{programId}/environment/{environmentId}/advancedNetworking]().

Editar e excluir a infraestrutura de rede de um programa editing-deleting-program

Depois que a infraestrutura de rede é criada para um programa, somente as propriedades limitadas podem ser editadas. Se não precisar mais dela, você poderá excluir a infraestrutura de rede avançada de todo o programa.

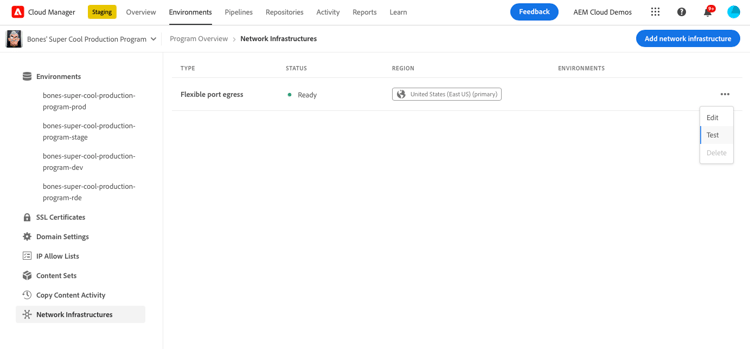

Edição e exclusão com a interface delete-ui

As alterações são refletidas na guia Ambientes.

Edição e exclusão com a API delete-api

Para excluir a infraestrutura de rede de um programa, chame DELETE /program/{program ID}/networkinfrastructure/{networkinfrastructureID}.

Alterando o Tipo de Infraestrutura Avançada de Rede de um Programa changing-program

Só é possível ter um tipo de infraestrutura avançada de rede configurada para um programa de cada vez. A infraestrutura avançada de rede deve ter saída de porta flexível, endereço IP de saída dedicado ou VPN.

Se você decidir que precisa de outro tipo de infraestrutura de rede avançada além daquele que você já configurou, exclua o existente e crie outro. Faça o seguinte:

Configuração avançada de rede para outras regiões da Publish advanced-networking-configuration-for-additional-publish-regions

Quando uma região adicional é adicionada a um ambiente que já tem rede avançada configurada, o tráfego da região de publicação adicional que corresponde às regras de rede avançadas é roteado pela região primária por padrão. No entanto, se a região primária ficar indisponível, o tráfego de rede avançada será interrompido se a rede avançada não tiver sido habilitada na região adicional. Se você quiser otimizar a latência e aumentar a disponibilidade caso uma das regiões sofra uma interrupção, será necessário ativar a rede avançada para as regiões de publicação adicionais. Dois cenários diferentes são descritos nas seções a seguir.

Endereço IP de saída dedicado additional-publish-regions-dedicated-egress

Rede avançada já habilitada na região principal already-enabled

Se uma configuração de rede avançada já estiver habilitada na região principal, siga estas etapas:

Rede avançada ainda não configurada em nenhuma região not-yet-configured

O procedimento é basicamente semelhante às instruções anteriores. No entanto, se o ambiente de produção ainda não tiver sido habilitado para redes avançadas, haverá uma oportunidade de testar a configuração, primeiro habilitando-a em um ambiente de preparo:

VPN vpn-regions

O procedimento é quase idêntico às instruções fornecidas para endereços IP de saída dedicados. A única diferença é que, além de a propriedade region ser configurada de forma diferente da região primária, o campo connections.gateway pode ser configurado opcionalmente. A configuração pode rotear para um terminal VPN diferente operado por sua organização, geograficamente mais próximo da nova região.

Resolução de problemas

Observe que os pontos a seguir são fornecidos como diretrizes informativas e abrangem as práticas recomendadas para a solução de problemas. Essas recomendações têm como objetivo auxiliar no diagnóstico e na resolução de problemas com eficiência.

Pool de conexão connection-pooling-advanced-networking

O pool de conexões é uma técnica personalizada para criar e manter um repositório de conexões, que estão prontas para uso imediato por qualquer thread que precise delas. Várias técnicas de agrupamento de conexões podem ser encontradas em várias plataformas e recursos on-line, cada uma com seus méritos e considerações únicos. Recomendamos que nossos clientes investiguem essas metodologias para identificar a mais compatível com a arquitetura de seus sistemas.

A implementação de uma estratégia apropriada de pool de conexões é uma medida proativa para corrigir uma supervisão comum na configuração do sistema, o que geralmente leva a um desempenho abaixo do ideal. Ao estabelecer corretamente um pool de conexão, o Adobe Experience Manager (AEM) pode melhorar a eficiência das chamadas externas. Isso não apenas reduz o consumo de recursos, mas também diminui o risco de interrupções do serviço e diminui a probabilidade de encontrar solicitações com falha ao se comunicar com servidores upstream.

À luz dessas informações, o Adobe aconselha a reavaliação da configuração de AEM atual e a consideração da incorporação deliberada do pool de conexões, juntamente com as configurações de rede avançadas. Ao gerenciar o número de conexões paralelas e minimizar a possibilidade de conexões obsoletas, essas medidas levam a uma redução no risco de os servidores proxy atingirem seus limites de conexão. Consequentemente, essa implementação estratégica foi projetada para diminuir a probabilidade de solicitações não alcançarem endpoints externos.

Perguntas frequentes sobre limites de conexão

Ao usar a Rede avançada, o número de conexões é limitado para garantir a estabilidade entre ambientes e impedir que ambientes mais baixos esgotem as conexões disponíveis.

As conexões são limitadas a 1000 por instância do AEM e os alertas são enviados aos clientes quando o número atinge 750.

O limite de conexão é aplicado apenas ao tráfego de saída de portas não padrão ou a todo o tráfego de saída?

O limite é apenas para conexões usando Rede Avançada (saída em portas fora do padrão, usando IP de saída dedicado ou VPN).

Não vemos uma diferença significativa no número de conexões de saída. Por que estamos recebendo a notificação agora?

Se o cliente criar conexões dinamicamente (por exemplo, uma ou mais para cada solicitação), um aumento no tráfego pode causar o pico das conexões.

É possível que tenhamos vivido uma situação semelhante no passado sem sermos alertados?

Os alertas são enviados somente quando o limite flexível é atingido.

O que acontece se o limite máximo for atingido?

Quando o limite rígido é atingido, novas conexões de saída de AEM por meio da rede avançada (saída em portas não padrão, usando IP de saída dedicado ou VPN) serão descartadas para proteger contra um ataque de DoS.

O limite pode ser aumentado?

Não, ter um grande número de conexões pode causar um impacto significativo no desempenho e um DoS em pods e ambientes.

As conexões são automaticamente fechadas pelo sistema AEM após um determinado período?

Sim, as conexões são fechadas no nível da JVM e em diferentes pontos da infraestrutura de rede. No entanto, será tarde demais para qualquer serviço de produção. As conexões devem ser explicitamente fechadas quando não forem mais necessárias ou retornadas ao pool ao usar o pool de conexões. Caso contrário, o consumo de recursos será muito alto e poderá causar esgotamento de recursos.

Se o limite máximo de conexões for atingido, isso afetará as licenças e resultará em custos adicionais?

Não, não há licença ou custo associado a esse limite. É um limite técnico.

Quão perto estamos do limite? Qual é o limite máximo?

O alerta é disparado quando as conexões excedem 750. O limite máximo é de 1.000 conexões por instância AEM.

Esse limite é aplicável a VPNs?

Sim, o limite se aplica a conexões usando a Rede Avançada, incluindo VPNs.

Se usarmos um IP de saída dedicado, esse limite ainda será aplicável?

Sim, o limite ainda é aplicável se estiver usando um IP de saída dedicado.
