Arquitetura e topologias de implantação do AEM Forms architecture-and-deployment-topologies-for-aem-forms

Versão
Link do artigo
AEM as a Cloud Service
Clique aqui
AEM 6.5
Este artigo

Arquitetura architecture

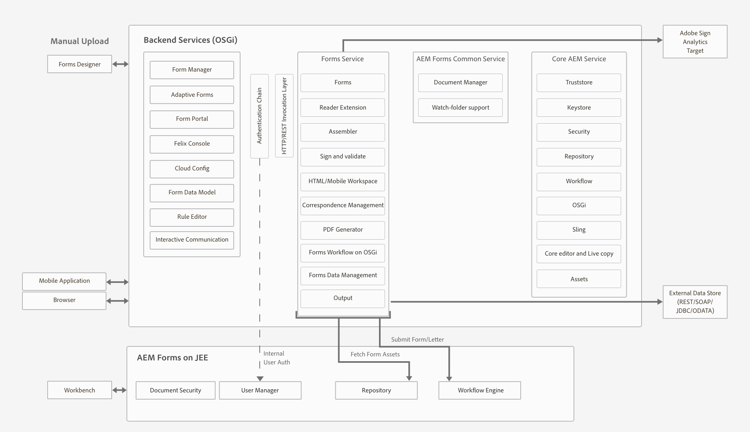

O AEM Forms é um aplicativo implantado no AEM como um pacote do AEM. O pacote é conhecido como pacote complementar do AEM Forms. O pacote complementar do AEM Forms contém serviços (provedores de API), que são implantados no contêiner OSGi do AEM, e servlets ou JSPs (fornecendo funcionalidade de front-end e REST API) gerenciados pela estrutura do AEM Sling. O diagrama a seguir descreve essa configuração:

arquitetura

A arquitetura do AEM Forms inclui os seguintes componentes:

  • Serviços principais da AEM: serviços básicos que a AEM fornece a um aplicativo implantado. Esses serviços incluem um repositório de conteúdo compatível com JCR, um contêiner de serviço OSGI, um mecanismo de fluxo de trabalho, uma loja de confiança, uma loja de chaves e assim por diante. Esses serviços estão disponíveis para o aplicativo do AEM Forms, mas não são fornecidos por pacotes do AEM Forms. Esses serviços são parte integrante da pilha geral do AEM e vários componentes da AEM Forms usam esses serviços.

  • Serviços do Forms: forneça funcionalidades relacionadas a formulários, como criar, reunir, distribuir e arquivar documentos do PDF, adicionar assinaturas digitais para limitar o acesso a documentos e decodificar formulários com código de barras. Esses serviços estão disponíveis publicamente para consumo por código personalizado coimplantado no AEM.

  • Camada da Web: JSPs ou servlets, criados sobre serviços comuns e de formulários, que fornecem as seguintes funcionalidades:

    • Front-end de criação: uma interface de usuário de criação e gerenciamento de formulários para criação e gerenciamento de formulários.
    • Front-end de representação e envio de formulário: uma interface para o usuário final a ser usada pelos usuários finais da AEM Forms (por exemplo, cidadãos que acessam um site do governo). Isso fornece funcionalidades de representação de formulário (formulário de exibição em um navegador da Web) e envio.
    • REST APIs: JSPs e servlets exportam um subconjunto de serviços de formulários para consumo remoto por clientes baseados em HTTP, como o SDK móvel de formulários.

AEM Forms no OSGi: um ambiente do AEM Forms no OSGi é um Autor padrão do AEM ou uma Publicação do AEM com o pacote do AEM Forms implantado nele. Você pode executar o AEM Forms no OSGi em um ambiente de servidor único, Farm e configurações em cluster. A configuração do cluster está disponível somente para instâncias do AEM Author.

A interface do usuário de criação do AEM Forms não oferece suporte à criação de Documentos de registro (DOR), PDF forms e HTML5 Forms. Esses ativos são projetados usando o aplicativo Forms Designer independente e carregados individualmente no AEM Forms Manager.

O AEM Forms no OSGi tem recursos de fluxo de trabalho. Você pode criar e implantar rapidamente fluxos de trabalho básicos para várias tarefas nos formulários AEM no OSGi.

Terminologias terminologies

A imagem a seguir exibe várias configurações de servidor do AEM Form e seus componentes que são usados em uma implantação típica do AEM Forms:

aem_forms_-_recommendations_topology

Autor: uma instância do autor é um servidor do AEM Forms em execução no modo de execução padrão do Autor. Destina-se a usuários internos, designers de comunicações interativas e de formulários e desenvolvedores. Ela permite as seguintes funcionalidades:

  • Criação e gerenciamento de formulários e comunicações interativas: designers e desenvolvedores podem criar e editar formulários adaptáveis e comunicações interativas, carregar outros tipos de formulários criados externamente, por exemplo, formulários criados no Adobe Forms Designer, e gerenciar esses ativos usando o console do Forms Manager.
  • Publicação de formulário e comunicação interativa: O Assets hospedado em uma instância de autor pode ser publicado em uma instância de publicação para executar operações de tempo de execução. A publicação de ativos usa os recursos de replicação do AEM. A Adobe recomenda que um agente de replicação seja configurado em todas as instâncias de autor para enviar manualmente formulários publicados para instâncias de processamento, e outro agente de replicação seja configurado nas instâncias de processamento com o gatilho Em Recebimento habilitado para replicar automaticamente os formulários recebidos para publicar instâncias.

Publicar: uma instância de publicação é um servidor do AEM Forms em execução no modo de execução padrão Publicar. As instâncias de publicação destinam-se aos usuários finais de aplicativos baseados em formulário, por exemplo, usuários que acessam um site público e enviam formulários. Ela permite as seguintes funcionalidades:

  • Renderização e envio do Forms para usuários finais.
  • Transporte de dados brutos de formulário enviados para instâncias de processamento para processamento posterior e armazenamento no sistema de registro final. A implementação padrão fornecida no AEM Forms faz isso usando os recursos de replicação reversa do AEM. Uma implementação alternativa também está disponível para enviar diretamente os dados de formulário para servidores de processamento, em vez de salvá-los localmente primeiro (o último é um pré-requisito para a ativação da replicação reversa). Os clientes que se preocupam com o armazenamento de dados potencialmente confidenciais em instâncias de publicação podem entrar nesta implementação alternativa, já que as instâncias de processamento normalmente ficam em uma zona mais segura.
  • Renderização e envio de comunicações e cartas interativas: uma comunicação e uma carta interativas são renderizadas em instâncias de publicação e os dados correspondentes são enviados às instâncias de processamento para armazenamento e pós-processamento. Os dados podem ser salvos localmente em uma instância de publicação e replicados revertidos para uma instância de processamento (a opção padrão) posteriormente ou enviados diretamente para a instância de processamento sem serem salvos na instância de publicação. A última implementação é útil para clientes preocupados com a segurança.

Processando: uma instância do AEM Forms em execução no modo de execução do Autor sem usuários atribuídos ao grupo de gerenciadores de formulários. Você pode implantar o AEM Forms no OSGi como uma instância de processamento. Os usuários não são atribuídos para garantir que as atividades de criação e gerenciamento de formulários não sejam executadas na instância de Processamento e ocorram somente na instância de Autor. Uma instância de Processamento permite as seguintes funcionalidades:

  • Processamento de dados brutos de formulário provenientes de uma instância de Publicação: isso é obtido principalmente em uma instância de Processamento, por meio de fluxos de trabalho do AEM que são acionados quando os dados chegam. Os workflows podem usar a etapa Modelo de dados de formulário fornecida pronta para uso para arquivar os dados ou documentos em um armazenamento de dados adequado.

  • Armazenamento seguro de dados de formulário: o processamento fornece um repositório atrás do firewall para dados brutos de formulário que são isolados dos usuários. Nem os designers de formulário na instância do Autor nem os usuários finais na instância de Publicação podem acessar esse repositório.

    note note
    NOTE
    A Adobe recomenda usar um armazenamento de dados de terceiros para salvar os dados processados finais em vez de usar o repositório do AEM.
  • Armazenamento e pós-processamento de dados de correspondência provenientes de uma instância de Publicação: os fluxos de trabalho do AEM executam o pós-processamento opcional das definições de correspondência correspondentes. Esses workflows podem salvar os dados processados finais em um armazenamento de dados externo adequado.

  • Hospedagem do HTML Workspace: uma instância de processamento hospeda o front-end para o HTML Workspace. O espaço de trabalho do HTML fornece a interface para atribuição de tarefas/grupos associada para processos de revisão e aprovação.

Uma instância de Processamento é configurada para ser executada no modo de execução do Autor porque:

  • Ela permite a replicação reversa de dados de formulário brutos de uma instância de publicação. O manipulador de armazenamento de dados padrão requer o recurso de replicação reversa.
  • Os fluxos de trabalho do AEM, que são o principal meio de processar dados de formulário brutos provenientes de uma instância de publicação, são recomendados para serem executados em um sistema no estilo do autor.

Exemplos de topologias físicas para usar o AEM Forms no OSGi sample-physical-topologies-for-using-aem-forms-on-osgi

Topologia para captura de dados, comunicação interativa, fluxo de trabalho centrado em formulários nos recursos do OSGi topology-for-data-capture-interactive-communication-form-centric-workflow-on-osgi-capabilities

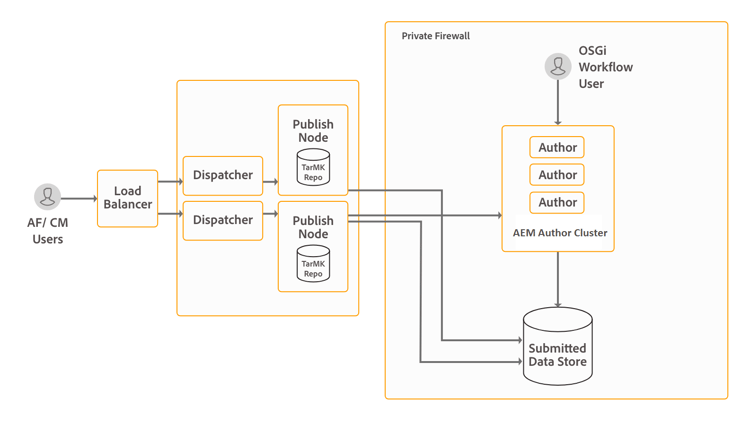

Os clientes do AEM Forms que planejam usar os recursos de captura de dados do AEM Forms, por exemplo, formulários adaptáveis, HTML5 Forms, PDF forms, podem ter uma topologia semelhante à exibida abaixo. Essa topologia também é recomendada para usar comunicações interativas e fluxos de trabalho centrados no Forms no recurso OSGi, por exemplo, para usar a Caixa de entrada do AEM e o aplicativo AEM Forms para fluxos de trabalho de processo comercial.

interative-use-cases-af-cm-osgi-workflow

Topologia para usar recursos de pastas monitoradas para processamento em lote offline topology-for-using-watched-folder-capabilities-for-offline-batch-processing

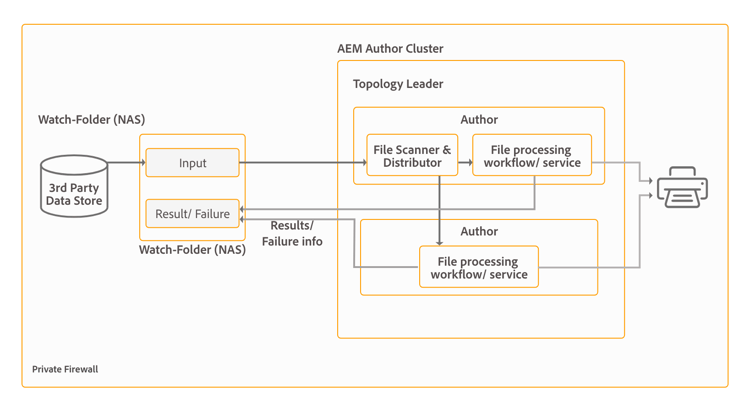

Os clientes do AEM Forms que planejam usar Pastas monitoradas para processamento em lote podem ter uma topologia semelhante à exibida abaixo. A topologia exibe um ambiente em cluster, mas você decide usar uma única instância ou um farm de servidores do AEM Forms, dependendo da carga. A fonte de dados de terceiros é seu próprio sistema de registro. Ele age como uma fonte de entrada para Pastas monitoradas. A topologia também exibe a saída no formato de um arquivo impresso. Você também pode armazenar o conteúdo de saída em um sistema de arquivos, enviar por email e usar outros métodos personalizados para consumir saída.

offline-batch-processing-via-watch-folders

Topologia para usar recursos de serviços de documentos para processamento offline baseado em API topology-for-using-document-services-capabilities-for-offline-api-based-processing

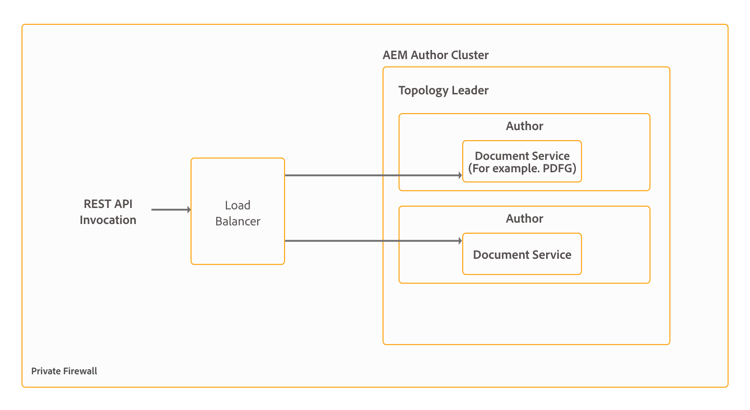

Os clientes da AEM Forms que planejam usar somente o recurso de serviços de documento podem ter uma topologia semelhante à exibida abaixo. Essa topologia recomenda usar um cluster de AEM Forms em servidores OSGi. Essa topologia é recomendada quando a maioria dos usuários acessa programaticamente (usando APIs) os recursos do servidor do AEM Forms e a intervenção por meio da interface do usuário é mínima. A topologia é bastante útil em vários cenários de cliente de software. Por exemplo, vários clientes usando o serviço PDF Generator para criar documentos do PDF sob demanda.

Embora o AEM Forms permita configurar e executar todas as funcionalidades de um único servidor, você deve fazer o planejamento de capacidade, o balanceamento de carga e configurar servidores dedicados para recursos específicos em um ambiente de produção. Por exemplo, para um ambiente que usa o serviço PDF Generator para converter milhares de páginas por dia e vários formulários adaptáveis para capturar dados, configure servidores AEM Forms separados para o serviço PDF Generator e recursos de formulários adaptáveis. Ele ajuda a fornecer o melhor desempenho e a dimensionar os servidores independentemente uns dos outros.

processamento baseado em api offline
