Routeringspatronen

Creeer een nieuw scenario en noem het "Verpletterend patronen en fallbacks".

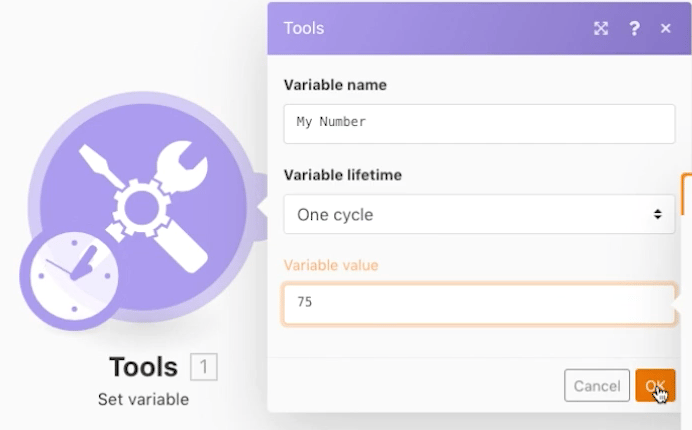

Voeg voor de trigger de module Variabele instellen toe. Zet "Mijn Aantal"voor de naam van de Variabele, verlaat de Veranderlijke levensduur als Één cyclus, en plaats het Variabele gebied aan "75."

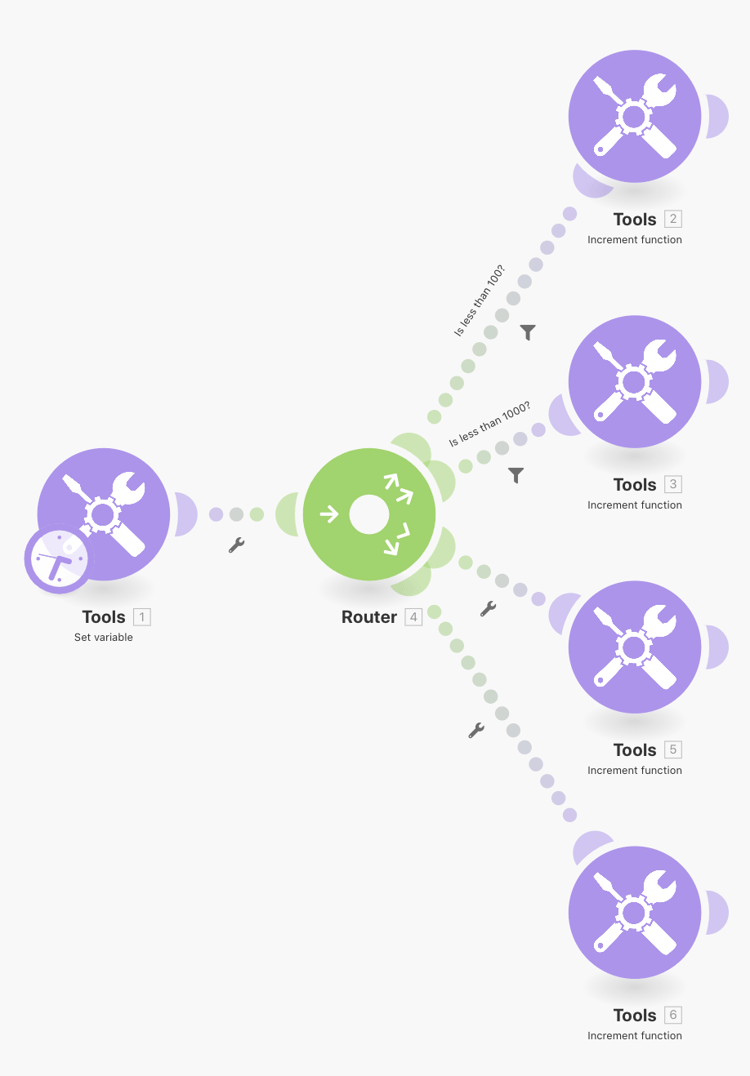

Voeg een andere module toe en kies de module van de Router. Kies voor beide paden het gereedschap Incrementele functie en klik op OK zonder voor beide paden wijzigingen aan te brengen.

• Voor de eerste weg, creeer een filter, noem het "minder dan 100,"en plaats de voorwaarde aan [ Mijn Aantal ] minder dan 100.

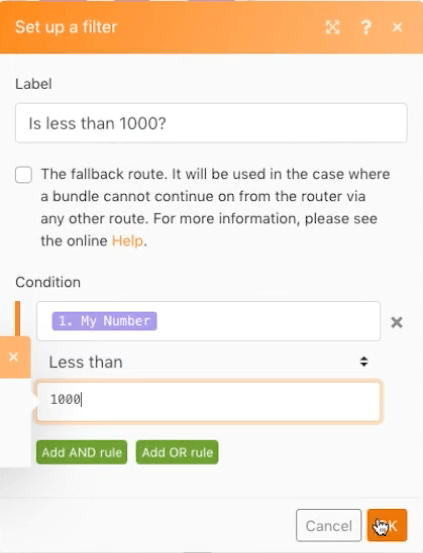

• Voor de tweede weg, creeer een filter, noem het "minder dan 1000,"en plaats de voorwaarde aan [ Mijn Aantal ] minder dan 1000. Gebruik de operator Numeriek voor beide.

Klik eenmaal op Uitvoeren en bekijk de bundel het pad "Minder dan 100".

Wijzig vervolgens het veld voor de module Variabele instellen op 950 en voer de bewerking nogmaals uit. Kijk hoe het langs het tweede pad loopt.

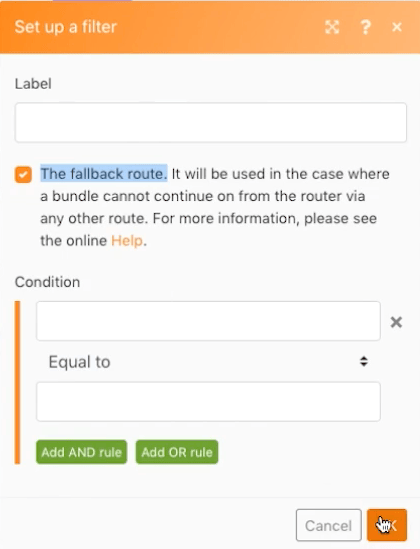

Klik de router en voeg één meer weg toe. Voeg de het hulpmiddelmodule van de functie van de Toename toe. Klik voor het filter op het selectievakje "De fallback-route". U ziet hoe de pijl die naar dat pad wijst, verandert in een invoegpunt. Dit geeft aan dat dit de fallbackroute is.

Wijzig het getal van de variabele Set in 9500 en voer het één keer uit. Omdat het aantal niet minder dan 100 of minder dan 1000 is, reist de bundel door de reserveroute.
