柱状グラフ

レポートに​ 柱状 ​グラフを追加するには、次の手順に従います。

  1. レポートへのグラフの追加の説明に従って、レポートへのグラフの追加を開始します。

  2. 左(Y)軸 フィールドで、グラフの Y 軸に含める値を選択し、集計方法 フィールドで情報の集計方法を選択します。

  3. (省略可能)各列に優先色を割り当てるには、[カスタム色] をクリックします。
    グラフのカラーのカスタマイズについて詳しくは、グラフのカラーのカスタマイズを参照してください。

  4. 下(X)軸」フィールドで、グラフに含めるグループ化を選択します。

  5. (省略可能) 3D で表示 をクリックして、グラフを 3D ビューで表示します。

  6. (オプション)縦棒グラフをグループ化する:このオプションを選択すると、列のグループ化方法を定義できます。
    次のオプションから選択します。

    • 次のいずれかのオプションをクリックして、グループ化された列の表示方法を選択します。

      • 並列
      • 積み重ね
      • 100% まで積み重ね
    • グラフに含めるグループ化を​ データのグループ化基準 ​ドロップダウンメニューから選択します。

    • (任意)「カスタムカラー」をクリックして、列の色をカスタマイズします。
      グラフのカラーのカスタマイズについて詳しくは、グラフのカラーのカスタマイズを参照してください。

  7. (任意) 組み合わせグラフ をクリックして、グラフに追加の値と、情報の集計方法を含めます。
    次のオプションを考慮してください。

    • 二次軸のプロット:データをグラフの右側にプロットするには、このオプションを選択します。
    • グラフ タイプ:この追加の値を、行または 3 番目の列として表示するかどうかを選択します。
  8. 保存して閉じる」をクリックして、グラフとレポートを保存します。

棒グラフ

レポートに​ ​グラフを追加するには、次の手順に従います。

  1. レポートへのグラフの追加の説明に従って、レポートへのグラフの追加を開始します。

  2. 下(X)軸 フィールドで、グラフの X 軸に含める値を選択し、集計方法 フィールドで情報を集計する方法を選択します。

  3. (省略可能) ユーザー設定の色 をクリックして、バーの色をカスタマイズします。
    グラフのカラーのカスタマイズについて詳しくは、グラフのカラーのカスタマイズを参照してください。

  4. 左(Y)軸」フィールドで、グラフに含めるグループ化を選択します。

  5. (省略可能) 3D で表示 をクリックして、グラフを 3D ビューで表示します。

  6. (省略可能) グループ バー をクリックして、バーのグループ化方法を定義します。
    次のオプションから選択します。

    • 次のいずれかのオプションをクリックして、グループ化された棒の表示方法を選択します。

      • 並列
      • 積み重ね
      • 100% まで積み重ね
    • グラフ内の情報をグループ化する方法を​ データのグループ化基準 ​ドロップダウンメニューから選択します。

    • (任意)「カスタムカラー」をクリックして、列の色をカスタマイズします。
      グラフのカラーのカスタマイズについて詳しくは、グラフのカラーのカスタマイズを参照してください。

  7. (任意) 組み合わせグラフ をクリックして、グラフに追加の値と、情報の集計方法を含めます。

  8. 保存して閉じる」をクリックして、グラフとレポートを保存します。

IMPORTANT
23 を超える棒グラフが含まれる棒グラフでは、すべての棒ラベルが正しく表示されないので、棒グラフを 23 以下に制限します。

円グラフ

レポートに​ ​グラフを追加するには、次の手順に従います。

  1. レポートへのグラフの追加の説明に従って、レポートへのグラフの追加を開始します。

  2. 」フィールドで、レポートに表示する値を選択し、「集計基準」フィールドで情報の集計方法を選択します。
    ウェッジ」フィールドで、グラフに含めるグループ化を選択します。グループ化は、グラフのウェッジで表されます。

  3. (省略可能) カスタム カラー をクリックして、グラフのウェッジの色をカスタマイズします。
    グラフのカラーのカスタマイズについて詳しくは、グラフのカラーのカスタマイズを参照してください。

  4. (省略可能) 3D で表示 をクリックして、グラフを 3D ビューで表示します。

  5. 結果の表示形式」フィールドで、結果をグラフに表示する方法を選択します。次のオプションを考慮してください。

    • 割合:グラフの結果は、割合で表示されます。
    • 数値:グラフの結果は数値で表示されます。
  6. 保存して閉じる」をクリックして、グラフとレポートを保存します。

折れ線グラフ

レポートに​ 折れ線 ​グラフを追加するには、以下を実行します。

  1. レポートへのグラフの追加を開始します(レポートへのグラフの追加を参照)。

  2. 左(Y)軸 フィールドで、グラフの Y 軸に含める値を選択し、集計方法 フィールドで情報の集計方法を選択します。

  3. 下(X)軸」フィールドで、グラフに含めるグループ化を選択します。

  4. (省略可能) グループ化の線 をクリックして、グラフのグループ化を追加します。
    (オプション)「カスタムカラー」をクリックして、新しいグループ化のカラーをカスタマイズします。
    グラフのカラーのカスタマイズについて詳しくは、グラフのカラーのカスタマイズを参照してください。

  5. (任意) 組み合わせグラフ をクリックして、線を追加の値で組み合わせます。
    次のオプションを考慮してください。

    • グラフに含める値と、情報の要約方法を選択します。
    • セカンダリ軸にプロット」フィールドをクリックして、グラフの右側にデータをプロットします。
  6. 保存して閉じる」をクリックして、グラフとレポートを保存します。

ゲージ チャート

ゲージ ​チャートでは、特定の条件を満たすレコードの数がゲージ形式で表示されます。ゲージの指標は、レポートの表示とグループ化で選択した条件を満たすレコードの数を指します。ゲージチャートを設定する場合、レポートのグループ化は必要ありません。

ゲージ ​チャートをレポートに追加するには、以下を実行します。

  1. レポートへのグラフの追加を開始します(レポートへのグラフの追加を参照)。

  2. 」フィールドで、レポートに表示する値を選択し、「集計基準」フィールドで情報の集計方法を選択します。 「レコード数」を選択すると、表示される値はレポートのオブジェクトになります。

  3. 指標」フィールドで、グラフに含めるグループ化を選択します。グループ化は、グラフ上の指標の線で表されます。
    2 つの項目を含むグループ化がある場合、2 つの指標がグラフに表示されます。
    例えば、プロジェクトステータスのグループ化があり、2 つのプロジェクトステータス(「現在」と「保留中」)がある場合、ゲージチャートには 2 つのゲージインジケータが含まれます。このステータスのプロジェクトの数が示されます。
    (オプション)「インジケータ」フィールドで​ 合計 ​を選択すると、「」フィールドには選択したオブジェクトの合計が表示されます。

  4. (オプション)「別の値の範囲を追加」をクリックして、グラフに値の範囲を追加します。

  5. (オプション)「値の範囲」フィールドで、値の範囲と、ゲージ・チャートに表示する値を表す色を指定します。

  6. 保存して閉じる」をクリックして、グラフとレポートを保存します。

バブルグラフ

バブル グラフでは、1 つのオブジェクトに最大 3 つのフィールドを 1 つに表示できます。つまり、バブルチャートには最大 4 つのデータポイントを表示できます。3 つのフィールドが関連付けられた各エンティティは、X 軸と Y 軸内の位置にある 2 つのフィールドを表す円として表示されます。3 番目のフィールドは、円のサイズで表されます。

レポートに​ バブル ​チャートを追加するには、以下を実行します。

  1. レポートへのグラフの追加 に記載されているように、レポートへのグラフの追加を開始します。

  2. 左(Y)軸」フィールドで、グラフの Y 軸に含める値を選択します。値はレポートのビューから取得されます。情報の要約方法を「要約基準」フィールドで指定します。

  3. 下(X)軸」フィールドで、グラフの X 軸に含める値を選択します。値はレポートのビューから取得されます。情報の要約方法を指定します。

    NOTE
    このフィールドをアクティブにするには、要約された列が少なくとも 1 列あることを確認します。
    レポート列の情報の要約について詳しくは、カスタムレポートの作成を参照してください。
  4. バブルのサイズ」フィールドで、グラフ内のバブルのサイズを基準に表す値を選択します。値はレポートのビューから取得されます。情報の要約方法を指定します。

    NOTE
    このフィールドをアクティブにするには、要約された列が少なくとも 1 列あることを確認します。
    レポート列の情報の要約について詳しくは、カスタムレポートの作成を参照してください。
  5. バブル」フィールドで、グラフに含めるグループ化を選択します。グループ化は、グラフ上のバブルの配置で表されます。

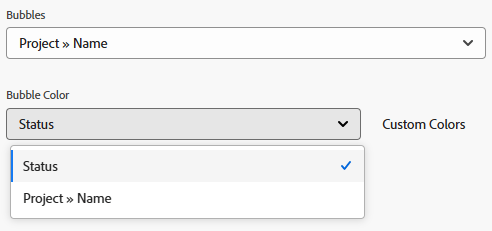

  6. バブルの色」フィールドでバブルの色を使用するフィールドを選択します。

    バブルの色 は、レポートで定義したグループ化にすることができますが、このオプションを使用できるのは、タスク レポートの プロジェクト名 やプロジェクト レポートの プログラム名 など、レポートのオブジェクトに関連する親オブジェクトの 名前 を含む バブル フィールドでグループ化を選択した場合のみです。

    例えば、タスクレポートで プロジェクト名 を選択した場合、「バブルカラー」フィールドとして タスクステータス を追加できます。

    ただし、「バブル」フィールドの「タスクの状態」を選択した場合、「バブルの色」フィールドは選択できません。また、「バブル」フィールドで「プロジェクト名 を選択した場合でも、「バブルカラー」フィールドで プロジェクト名 を選択することはできません。

  7. 保存して閉じる」をクリックして、インターフェイスビルダーの変更を保存します。

グラフの色をカスタマイズ

Workfront では、グラフ要素の色を選択したり、レポートにグラフを追加する際に色をカスタマイズしたりできます。実際の完了日別にグループ化されたタスクの数を示すタスクレポートなど、1 つの指標を表す 1 つのグループ化がグラフに含まれる場合、グループ化の結果は同じ色で表示されます。

レポートのビューに表示されるフィールドの色は 1 つだけ選択できます。「レポートのグループ化」に表示されるフィールドに対して、複数のカラー(各オプションに対して 1 つずつ)を選択できます。

IMPORTANT
「日付」フィールドでグラフ要素に選択できる色は 1 つだけです。

グラフの色をカスタマイズするには:

  1. レポートの作成中に、Report Builder の「グラフ」タブに移動します。

  2. レポートに追加するグラフのタイプを選択します。
    レポートへのグラフの追加について詳しくは、レポートへのグラフの追加を参照してください。

  3. 以下のフィールドが使用できる場合は、「カスタム色」をクリックします。
    「カスタム色」ダイアログボックスが表示されます。

    NOTE
    カスタム色は、グループ化できるフィールドと、ビューに表示できる一部のフィールド(カスタムフィールドを含む)に関連付けることができます。「カスタム色」ダイアログボックスで選択したフィールドのカスタムフィールドまたはカスタムオプションでは、大文字と小文字が区別されます。
  4. 次のいずれかのオプションを選択することを検討してください。

    • 一色を使用する:グラフのすべての要素が、選択した色で表示されます。

    • カラーを追加:選択したフィールドの取り得る値にカスタムのカラーを追加します。

    • すべてを削除:上記で指定したすべてのフィールド値とカラーを削除する場合は、このオプションを選択します。

    • 値なし:このフィールドとカスタムカラーを選択して、「値なし」項目をグループ化するグラフ列を表示します。 これらの項目は、グループ化で選択したフィールドのオプションでグループ化できません。

    • その他すべての値:上記でオプションが定義されていない他のすべてのグラフ要素を表示するには、このフィールドとカスタムカラーを選択します。

      NOTE
      最後に編集した色は、「カスタム色 ボタンの右側に表示されます。 色の上にマウスを移動すると、その色に関連付けられているフィールドの名前が表示されます。 また、色をクリックして、カスタム色 を再度開かずに編集することもできます。
  5. カラーを選択するには:
    カラーピッカーの内側をクリックして、カラーを選択します。
    または
    カラーの 16 進数カラー値を指定します。

  6. [ カスタム カラー ] ダイアログ ボックスの外側をクリックして閉じます。 選択した色が自動的に保存されます。

  7. 保存して閉じる」をクリックして、グラフを保存し、レポートを実行します。
