データモデルの基本を学ぶ data-model-beta

「テーブル表示」タブからデータモデルのテーブル間にリンクを作成するには、次の手順に従います。

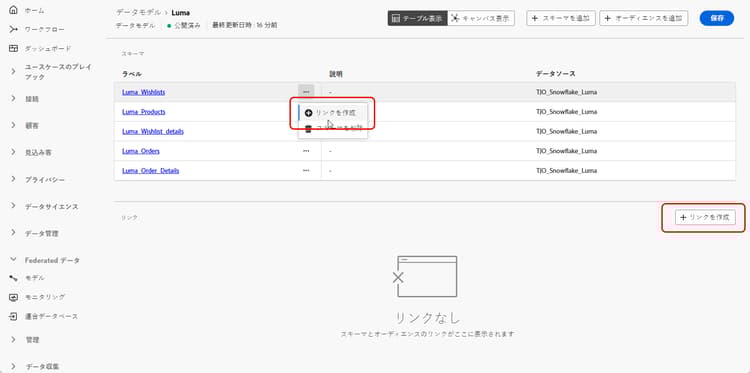

1. テーブルの横にある アイコンをクリックして「リンクを作成」を選択するか、「リンク」セクション内の「リンクを作成」を選択します。

   {modal="regular"}

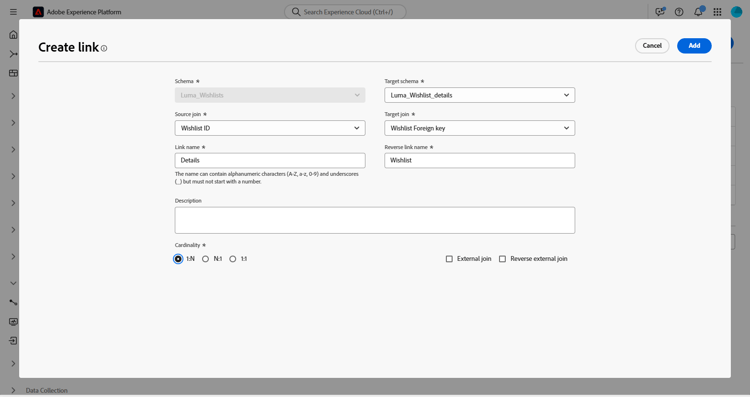

2. 指定されたフォームに入力して、リンクを定義します。

   {modal="regular"}

   カーディナリティ

   • 一対多：ソーステーブルの 1 つのオカレンスは、ターゲットテーブルの複数のオカレンスに対応させることができますが、ターゲットテーブルの 1 つのオカレンスは、ソーステーブルの最大 1 つのオカレンスにのみ対応させることができます。

   • 多対一：ターゲットテーブルの 1 つのオカレンスは、ソーステーブルの複数のオカレンスに対応させることができますが、ソーステーブルの 1 つのオカレンスは、ターゲットテーブルの最大 1 つのオカレンスにのみ対応させることができます。

   • 一対一：ソーステーブルの 1 つのオカレンスは、最大でターゲットテーブルの 1 つのオカレンスに対応させることができます。

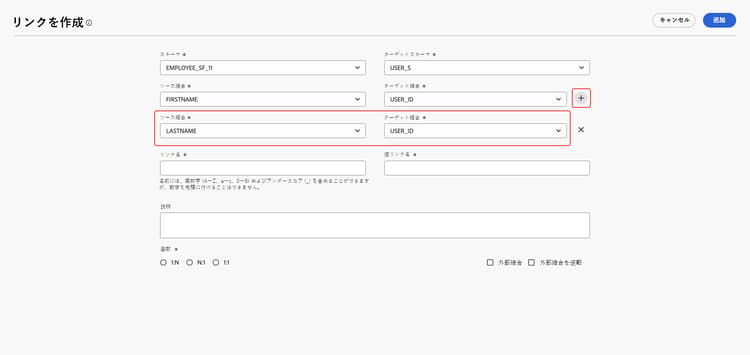

   複数の結合リンクを作成するには、プラスアイコンを選択します。スキーマフィールド間で複数の結合を作成できるようになりました。

   {modal="regular"}

データモデルに対して定義されたすべてのリンクが以下のように一覧表示されます。

{modal="regular"}

「キャンバスビュー」タブからデータモデルのテーブル間にリンクを作成するには、次の手順に従います。

1. データモデルのキャンバス表示にアクセスし、リンクする 2 つのテーブルを選択します

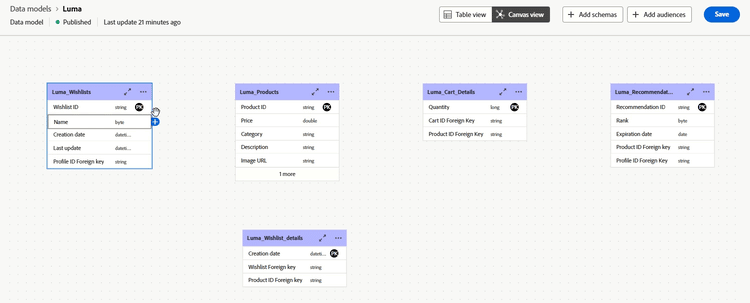

2. ソース結合の横にある ボタンをクリックし、矢印をターゲット結合までドラッグして、接続を確立します。

   {modal="regular"}

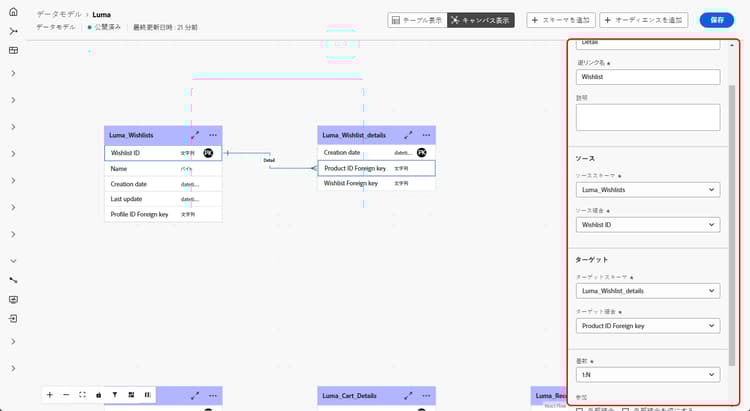

3. 指定されたフォームに入力してリンクを定義し、設定が完了したら「適用」をクリックします。

   {modal="regular"}

   カーディナリティ

   • 一対多：ソーステーブルの 1 つのオカレンスは、ターゲットテーブルの複数のオカレンスに対応させることができますが、ターゲットテーブルの 1 つのオカレンスは、ソーステーブルの最大 1 つのオカレンスにのみ対応させることができます。

   • 多対一：ターゲットテーブルの 1 つのオカレンスは、ソーステーブルの複数のオカレンスに対応させることができますが、ソーステーブルの 1 つのオカレンスは、ターゲットテーブルの最大 1 つのオカレンスにのみ対応させることができます。

   • 一対一：ソーステーブルの 1 つのオカレンスは、最大でターゲットテーブルの 1 つのオカレンスに対応させることができます。

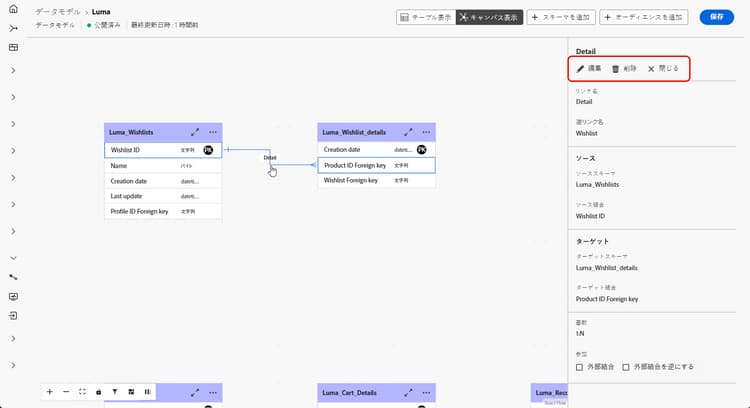

4. データモデルで定義されたすべてのリンクは、キャンバス表示では矢印として表されます。詳細を表示したり、編集したり、リンクを削除したりする必要がある場合は、2 つのテーブル間の矢印をクリックします。

   {modal="regular"}

5. ツールバーを使用して、キャンバスをカスタマイズおよび調整します。



   • ズームイン：データモデルの詳細がより明確に表示するには、キャンバスを拡大します。
   • ズームアウト：データモデルをより広く表示するには、キャンバスサイズを縮小します。
   • 表示に合わせる：すべてのスキーマやオーディエンスを表示領域内に合わせるには、ズームを調整します。
   • インタラクティブ機能を切り替え：キャンバスとのユーザーインタラクションを有効または無効にします。
   • フィルター：キャンバス内に表示するスキーマを選択します。
   • 自動レイアウトを適用：スキーマやオーディエンスを自動的に整理して、より適切に整理します。
