Assets ネットワークに関する考慮事項 assets-network-considerations

ネットワークについて理解することは、Adobe Experience Manager Assets について理解することと同じくらい重要です。ネットワークはアップロード、ダウンロード、ユーザーのエクスペリエンスに影響を与えることがあります。ネットワークトポロジを図解すると、ネットワークのパフォーマンスとユーザーエクスペリエンスの向上のために修正する必要がある、ネットワーク上の渋滞地点や改善を要する部分を特定できます。

ネットワークの図には次の情報を含めてください。

クライアントデバイスから企業ネットワークへの接続性 connectivity-from-the-client-device-to-the-corporate-network

まず、個々のクライアントデバイスと企業ネットワークの接続性を図解します。この段階では、複数のユーザーが同じポイントにアクセスする、Wi-Fi 接続などの共有リソースや、アセットをアップロードおよびダウンロードするイーサネットスイッチを特定します。

クライアントデバイスは共有 Wi-Fi、共有スイッチへのイーサネット、VPN など、様々な方法で企業ネットワークに接続します。このネットワークの渋滞地点を特定して理解することは、Assets を計画し、ネットワークを変更する上で重要です。

この図の左上では、3 つのデバイスが 48 Mbps Wi-Fi アクセスポイントを共有しています。すべてのデバイスで同時にアップロードすると、Wi-Fi ネットワークの帯域幅がデバイス間で共有されます。システム全体として比較すると、ユーザーはこの分割されたチャンネルを介する 3 つのクライアントにつき、異なる渋滞地点に直面する可能性があります。

低速なデバイスは同じアクセスポイントに接続する別のクライアントに影響を与えるので、Wi-Fi ネットワークの実際の速度を計測するのは困難です。アセットのやり取りに Wi-Fi を使用する場合は、複数のクライアントから同時に速度テストを実施してスループットを評価します。

図の左下には、2 つのデバイスが別個のチャネルを介して企業ネットワークに接続されています。このため、各デバイスは最低 10 Mbps および 100 Mbps の速度を利用できます。

右に表示されているコンピューターは VPN を介して企業ネットワークに接続されており、アップストリームの上限は 1 Mbps です。1 Mbps 接続と 1 Gbps 接続では、ユーザーエクスペリエンスは大幅に異なります。アセットのサイズによっては、VPN アップリンクがタスクには不十分な場合があります。

企業ネットワークのトポロジ topology-of-the-corporate-network

図では、企業ネットワーク内で使用されているアップリンクの速度が、通常使用されるものよりも高速になっています。これらのパイプは共有リソースです。共有スイッチが処理するクライアント数が 50 と想定されている場合、ここが渋滞地点となる可能性があります。最初の図では、2 台のコンピューターのみがその特定の接続を共有しています。

企業ネットワークと Experience Manager 環境からのインターネットへのアップリンク uplink-to-the-internet-from-the-corporate-network-and-aem-environment

インターネットや VPC 接続については、全体における帯域幅がピーク時の負荷やプロバイダーの大規模な停止により損なわれることがあるので、未知の要素を考慮に入れることが重要です。一般的に、インターネットの接続性は信頼できます。ただし、渋滞地点となることもあります。

企業ネットワークからインターネットへのアップリンクでは、他のサービスが帯域幅を使用している可能性があります。Assets 専用または Assets に優先的に割り当てる帯域幅を把握することが重要です。例えば、既に 1 Gbps のリンクの 80％ が使用されている場合、Experience Manager Assets には最大で 20％ の帯域幅を割り当てることができます。

企業のファイアウォールやプロキシも様々な方法で帯域幅を形成します。この種類のデバイスは QoS（サービス品質）、ユーザーごとの帯域幅制限またはホストごとのビットレート制限を使用して、帯域幅に優先順位を付けることができます。これらは Assets のユーザーエクスペリエンスに多大な影響を及ぼす可能性があるため、重要な渋滞地点であり、調査が必要です。

この例では、企業には 10 Gbps のアップリンクがあります。複数のクライアントが使用するのに十分な大きさにする必要があります。また、ファイアウォールはホストに 10 Mbps のレート制限を課しています。この制限により、インターネットへのアップリンクが 10 Gbps であっても、単一ホストへのトラフィックが 10 Mbps に抑制される可能性があります。

これはクライアント起因の最小渋滞地点です。ただし、このファイアウォールが管理するネットワークオペレーショングループを使用して、変更または許可リストの設定を評価できます。

このサンプル図より、6 台のデバイスが 10 Mbps の概念的なチャネルを共有していると結論付けることができます。使用しているアセットのサイズによっては、これではユーザーの期待に応えるには不十分である可能性があります。

Experience Manager 環境のトポロジ topology-of-the-aem-environment

Experience Manager 環境のトポロジを設計するには、システム設定、ユーザー環境内でネットワークがどのように接続されているかについて詳しく理解している必要があります。

このサンプルシナリオには、5 台のサーバーと 1 台の S3 バイナリストアで構成され、Dynamic Media が設定されたパブリッシュファームがあります。

Dispatcher では、100 Mbps の接続が 2 つのエンティティ（外部と Experience Manager デプロイメント）で共有されています。アップロードとダウンロードを同時に実行するには、この数を 2 で割る必要があります。接続された外部ストレージは別の接続を使用します。

Experience Manager デプロイメントでは、1 Gbps の接続が複数のサービスで共有されています。ネットワークトポロジの観点では、これは単一のチャネルを異なるサービスで共有することと同じです。

クライアントデバイスから Experience Manager デプロイメントへのネットワークを確認すると、最小渋滞地点は 10 M ビットの企業ファイアウォールのスロットルのように見えます。Assets サイジングガイドのサイズ計算ツールでこれらの値を使用して、ユーザーエクスペリエンスを判定できます。

Experience Manager デプロイメントの定義済みワークフロー defined-workflows-of-the-aem-deployment

ネットワークのパフォーマンスを考慮する際には、システム内で発生するワークフローとパブリッシングを考慮することが重要になる場合があります。さらに、S3 などのネットワークに接続されたストレージや入出力のリクエストはネットワークの帯域幅を消費します。そのため、完全に最適化されたネットワークであっても、パフォーマンスはディスクの入出力によって制限されることがあります。

アセットの取り込み処理を効率化するには（特に大量のアセットをアップロードする場合）、アセットのワークフローを調べてその設定について詳しく理解します。

内部ワークフローのトポロジを評価する際には、次の内容を分析してください。

考慮すべき項目は次の通りです。

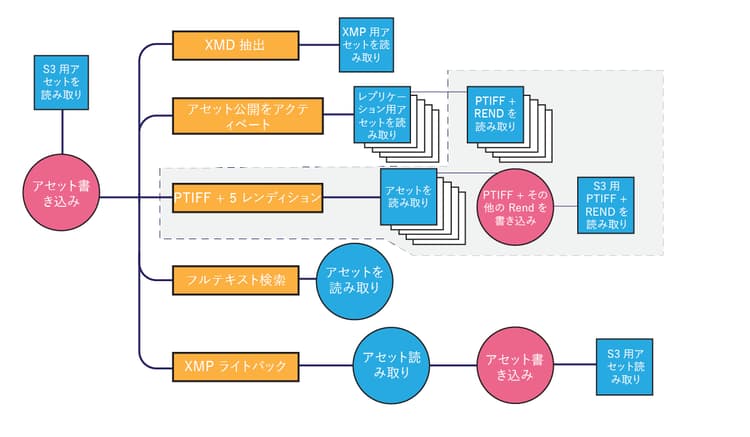

アセットワークフローの定義に関するお客様の例は次のとおりです。
