Configuration de la mise en réseau avancée pour AEM as a Cloud Service

Dernière mise à jour : 26 mars 2025

Rubriques :

Créé pour :

Administration

Cet article présente les fonctionnalités de mise en réseau avancées disponibles dans AEM as a Cloud Service. Ces fonctionnalités incluent la mise en service en libre-service et l’API de VPN, de ports non standard et d’adresses IP de sortie dédiées.

Outre cette documentation, vous trouverez également une série de tutoriels conçus pour vous guider dans les différentes options avancées de mise en réseau. Voir Mise en réseau avancée.

IMPORTANT

Vous pouvez configurer une mise en réseau avancée dans AEM as a Cloud Service via l’interface utilisateur de Cloud Manager ou à l’aide de l’API Cloud Manager (cURL, par exemple).

Cet article porte sur l’utilisation de la méthode d’interface utilisateur . Si vous préférez automatiser la configuration par le biais de l’API, consultez le tutoriel Réseau privé virtuel (VPN).

Automatisation de la mise en réseau avancée à l’aide de l’API
Pour automatiser la configuration avancée de la mise en réseau (telle que la création de VPN), vous pouvez utiliser l’API Cloud Manager :

curl -X POST https://cloudmanager.adobe.io/api/program/{PROGRAM_ID}/environment/{ENV_ID}/vpn \
   -H "Authorization: Bearer {ACCESS_TOKEN}" \
   -H "x-api-key: {API_KEY}" \
   -H "Content-Type: application/json" \
   -d '{
       "providerId": "aws",
       "portMappings": [
           {
               "name": "SSH",
               "protocol": "TCP",
               "port": 22
           }
       ]
   }'

Consultez le tutoriel complet et d’autres exemples d’API dans le tutoriel Réseau privé virtuel (VPN).

Vue d’ensemble

AEM as a Cloud Service propose les options de mise en réseau avancée suivantes :

Sortie de port flexible : configurez AEM as a Cloud Service pour autoriser le trafic sortant des ports non standard.
Adresse IP de sortie dédiée : configurez le trafic sortant d’AEM as a Cloud Service pour qu’il provienne d’une adresse IP unique.
Réseau privé virtuel (VPN) : sécurisez le trafic entre votre infrastructure et AEM as a Cloud Service, si vous avez un VPN.

Cet article décrit en détail chacune de ces options et les raisons pour lesquelles vous pouvez les utiliser, avant de décrire comment elles sont configurées à l’aide de l’interface utilisateur de Cloud Manager et de l’API. L’article se termine par quelques cas d’utilisation avancés.

CAUTION

Si vous disposez déjà d’une technologie de sortie dédiée héritée et que vous souhaitez configurer l’une de ces options de mise en réseau avancée, contactez le service clientèle d’Adobe.

Toute tentative de configuration d’une mise en réseau avancée à l’aide de la technologie héritée peut avoir un impact sur la connectivité du site.

Exigences et restrictions

Lors de la configuration de fonctionnalités de mise en réseau avancée, les restrictions suivantes s’appliquent.

Un programme peut fournir une option de mise en réseau avancée unique (sortie de port flexible, adresse IP de sortie dédiée ou VPN).
La mise en réseau avancée n’est pas disponible pour les programmes sandbox.
Un utilisateur doit disposer du rôle Administrateur pour ajouter et configurer une infrastructure réseau dans votre programme.
L’environnement de production doit être créé avant que l’infrastructure réseau puisse être ajoutée à votre programme.
Votre infrastructure réseau doit se trouver dans la même région que la région principale de votre environnement de production.
- Dans le cas où votre environnement de production possède des régions de publication supplémentaires, vous pouvez créer une autre infrastructure réseau reflétant chaque région supplémentaire.
- Vous n’avez pas l’autorisation de créer plus d’infrastructures réseau que le nombre maximum de régions configurées dans votre environnement de production.
- Vous pouvez définir autant d’infrastructures réseau que de régions disponibles dans votre environnement de production, mais la nouvelle infrastructure doit être du même type que l’infrastructure créée précédemment.
- Lors de la création de plusieurs infrastructures, vous avez l’autorisation de choisir uniquement parmi les régions dans lesquelles aucune infrastructure réseau avancée n’a été créée.

Configurer et activer la mise en réseau avancée

L’utilisation de fonctionnalités de mise en réseau avancée nécessite deux étapes :

Configuration de l’option de mise en réseau avancée, selon la priorité d’application de la sortie de port flexible, de l’adresse IP de sortie dédiée ou du VPN au niveau du programme.
Pour être utilisée, l’option de mise en réseau avancée doit ensuite être activée au niveau de l’environnement.

Les deux étapes peuvent être effectuées à l’aide de l’interface utilisateur de Cloud Manager ou de l’API Cloud Manager.

Lorsque vous utilisez l’interface utilisateur de Cloud Manager, cela signifie créer des configurations réseau avancées à l’aide d’un assistant au niveau du programme, puis modifier chaque environnement dans lequel vous souhaitez activer la configuration.
Lors de l’utilisation de l’API Cloud Manager, le point d’entrée de l’API /networkInfrastructures est appelé au niveau du programme pour déclarer le type de mise en réseau avancée souhaité. Il est suivi d’un appel au point d’entrée /advancedNetworking pour chaque environnement afin d’activer l’infrastructure et de configurer des paramètres spécifiques à l’environnement.

Sortie de port flexible

Cette fonctionnalité de mise en réseau avancée vous permet de configurer AEM as a Cloud Service pour récupérer le trafic par des ports autres que HTTP (port 80) et HTTPS (port 443), qui sont ouverts par défaut.

TIP

Lorsque vous hésitez entre une adresse IP de sortie de port flexible et de sortie dédiée, il est recommandé de choisir une sortie de port flexible si aucune adresse IP spécifique n’est requise. En effet, Adobe peut optimiser les performances du trafic de sortie de port flexible.

NOTE

Après leur création, les types d’infrastructure de sortie de port flexible ne peuvent pas être modifiés. La seule façon de modifier les valeurs de configuration consiste à les supprimer et à les recréer.

Configuration de l’interface utilisateur

Connectez-vous à Cloud Manager à l’adresse my.cloudmanager.adobe.com et sélectionnez l’organisation appropriée.
Sur la console Mes programmes, sélectionnez le programme.

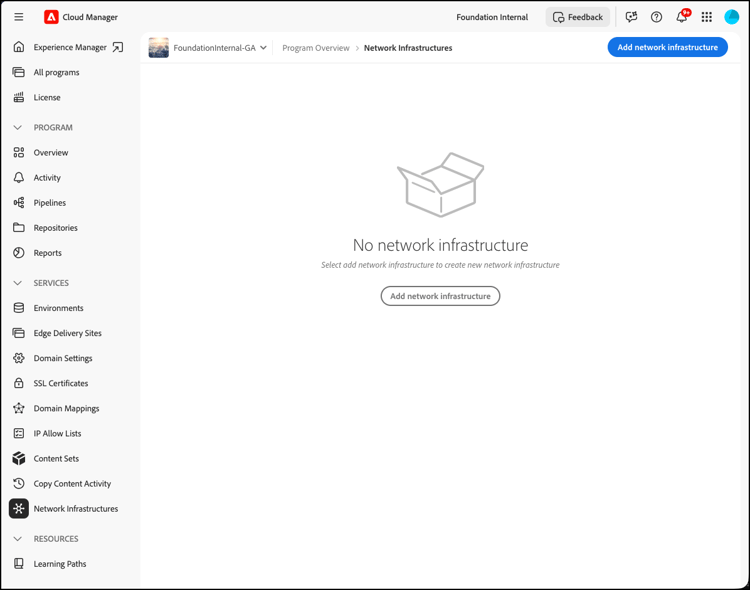

Dans la page Vue d’ensemble du programme, accédez à l’onglet Environnements et sélectionnez Infrastructure réseau dans le panneau de gauche.
Dans l’assistant Ajouter une infrastructure réseau, sélectionnez Sortie de port flexible.
Dans le menu déroulant Région, choisissez la région souhaitée, puis cliquez sur Continuer.
L’onglet Confirmation résume votre sélection et les étapes suivantes. Cliquez sur Enregistrer pour créer l’infrastructure.

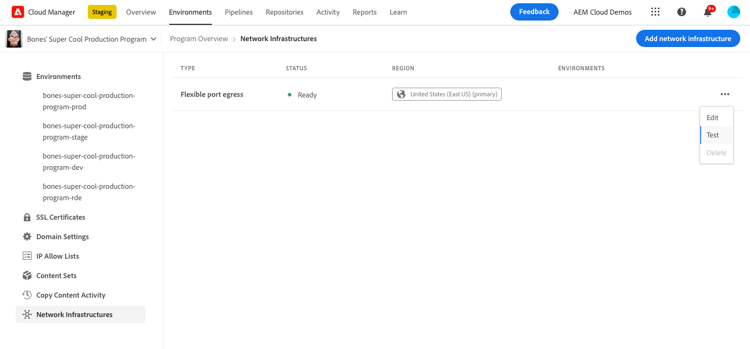

Un nouvel enregistrement s’affiche sous l’en-tête Infrastructure réseau dans le panneau latéral. Elle comprend des détails tels que le type d’infrastructure, le statut, la région et les environnements dans lesquels elle est activée.

Nouvelle entrée sous l’infrastructure réseau

NOTE

La création de l’infrastructure pour une sortie de port flexible peut prendre jusqu’à une heure, après quoi elle peut être configurée au niveau de l’environnement.

Configuration de l’API

Une fois par programme, le point d’entrée /program/<programId>/networkInfrastructures POST est invoqué, simplement en transmettant la valeur du flexiblePortEgress pour le paramètre kind et la région. Le point d’entrée répond avec l’network_id et d’autres informations, y compris le statut.

Une fois l’appel lancé, l’approvisionnement de l’infrastructure réseau prend généralement environ 15 minutes. Un appel au point d’entrée GET de l’infrastructure réseau de Cloud Manager doit afficher le statut prêt.

TIP

Le jeu complet de paramètres et la syntaxe exacte, ainsi que des informations importantes comme les paramètres qui ne peuvent pas être modifiés plus tard, peuvent être consultés dans la documentation de l’API.

Routage du trafic

Pour le trafic http ou https se rendant dans des ports autres que 80 ou 443, un proxy doit être configuré à l’aide des variables d’environnement hôte et port suivantes :

pour HTTP : AEM_PROXY_HOST/ AEM_HTTP_PROXY_PORT (valeur par défaut proxy.tunnel:3128 dans les versions d’AEM < 6094)
pour HTTPS : AEM_PROXY_HOST/ AEM_HTTPS_PROXY_PORT (valeur par défaut proxy.tunnel:3128 dans les versions d’AEM < 6094)

Par exemple, voici un exemple de code pour envoyer une requête à www.example.com:8443 :

String url = "www.example.com:8443"
String proxyHost = System.getenv().getOrDefault("AEM_PROXY_HOST", "proxy.tunnel");
int proxyPort = Integer.parseInt(System.getenv().getOrDefault("AEM_HTTPS_PROXY_PORT", "3128"));
HttpClient client = HttpClient.newBuilder()
      .proxy(ProxySelector.of(new InetSocketAddress(proxyHost, proxyPort)))
      .build();

HttpRequest request = HttpRequest.newBuilder().uri(URI.create(url)).build();
HttpResponse<String> response = client.send(request, BodyHandlers.ofString());

Si vous utilisez des bibliothèques réseau Java™ non standard, configurez des proxys à l’aide des propriétés ci-dessus, pour tout le trafic.

Le trafic non http/s pointant vers des destinations via des ports déclarés dans le paramètre portForwards doit référencer une propriété appelée AEM_PROXY_HOST, ainsi que le port mappé. Par exemple :

DriverManager.getConnection("jdbc:mysql://" + System.getenv("AEM_PROXY_HOST") + ":53306/test");

Le tableau ci-dessous décrit le routage du trafic :

Trafic

Condition de destination

Port

Connexion

Exemple de destination externe

Protocole HTTP ou HTTPS

Trafic http/s standard

80 ou 443

Autorisée

Trafic non standard (sur d’autres ports en dehors de 80 ou 443) via un proxy http configuré à l’aide de la variable d’environnement et du numéro de port du proxy suivant. Ne déclarez pas le port de destination dans le paramètre portForwards de l’appel API Cloud Manager :

AEM_PROXY_HOST (par défaut « proxy.tunnel » dans les versions d’AEM < 6094)
AEM_HTTPS_PROXY_PORT (port par défaut 3128 dans les versions d’AEM < 6094)

Ports autres que 80 ou 443

Autorisée

example.com:8443

Trafic non standard (sur d’autres ports autres que 80 ou 443) n’utilisant pas de proxy http

Ports autres que 80 ou 443

Bloquée

Non http ou non https

Le client se connecte à la variable d’environnement AEM_PROXY_HOST à l’aide d’un portOrig déclaré dans le paramètre portForwards de l’API.

N’importe lequel

Autorisée

mysql.example.com:3306

Tout le reste

N’importe lequel

Bloquée

db.example.com:5555

Configuration Apache/Dispatcher

La directive mod_proxy Apache au niveau Dispatcher d’AEM Cloud Service peut être configurée à l’aide des propriétés décrites ci-dessus.

ProxyRemote "http://example.com:8080" "http://${AEM_PROXY_HOST}:3128"
ProxyPass "/somepath" "http://example.com:8080"
ProxyPassReverse "/somepath" "http://example.com:8080"

SSLProxyEngine on //needed for https backends

ProxyRemote "https://example.com:8443" "http://${AEM_PROXY_HOST}:3128"
ProxyPass "/somepath" "https://example.com:8443"
ProxyPassReverse "/somepath" "https://example.com:8443"

Adresse IP Egress dédiée

Cette adresse IP dédiée peut améliorer la sécurité lors de l’intégration aux fournisseurs SaaS (comme un fournisseur de solutions de gestion de la relation client) ou d’autres intégrations en dehors d’AEM as a Cloud Service qui offrent une liste d’adresses IP autorisées. L’ajout de l’adresse IP dédiée à la liste autorisée garantit que seul le trafic provenant de votre instance AEM Cloud Service est autorisé à circuler dans le service externe. Cette approche s’ajoute au trafic provenant de toutes les autres adresses IP autorisées.

La même adresse IP dédiée est appliquée à tous les environnements d’un programme et s’applique aux services de création et de publication.

Si la fonction d’adresse IP dédiée n’est pas activée, le trafic provenant d’AEM as a Cloud Service passe par un ensemble partagé d’adresses IP. Ces adresses IP sont utilisées par d’autres clients d’AEM as a Cloud Service.

La configuration d’une adresse IP de sortie dédiée est similaire à la sortie de port flexible. La principale différence est que le trafic sortira toujours d’une adresse IP dédiée et unique après l’application de cette configuration. Pour trouver cette adresse IP, utilisez un résolveur DNS pour identifier l’adresse IP associée à p{PROGRAM_ID}.external.adobeaemcloud.com. L’adresse IP n’est pas censée changer, mais si elle le doit malgré tout, vous recevez une notification avancée.

TIP

Lorsque vous hésitez entre une adresse IP de sortie de port flexible et de sortie dédiée, choisissez une sortie de port flexible si aucune adresse IP spécifique n’est requise. En effet, Adobe peut optimiser les performances du trafic de sortie de port flexible.

NOTE

Si vous avez reçu une adresse IP de sortie dédiée avant le 30/09/2021 (à savoir la version de septembre 2021), votre fonction d’adresse IP de sortie dédiée ne prend en charge que les ports HTTP et HTTPS.

Ce résultat inclut le HTTP/1.1 et le HTTP/2 lorsqu’ils sont chiffrés. En outre, un point d’entrée de sortie dédié peut uniquement communiquer avec une cible via HTTP/HTTPS sur les ports 80/443, respectivement.

NOTE

Une fois créés, les types d’infrastructure d’adresses IP de sortie dédiée ne peuvent pas être modifiés. La seule façon de modifier les valeurs de configuration consiste à les supprimer et à les recréer.

Configuration de l’interface utilisateur

Connectez-vous à Cloud Manager à l’adresse my.cloudmanager.adobe.com et sélectionnez l’organisation appropriée.
Sur la console Mes programmes, sélectionnez le programme.
Dans la page Vue d’ensemble du programme, accédez à l’onglet Environnements et sélectionnez Infrastructure réseau dans le panneau de gauche.
Dans l’assistant Ajouter une infrastructure réseau qui s’affiche, cliquez sur Adresse IP sortante dédiée.
Dans le menu déroulant Région, choisissez la région souhaitée, puis cliquez sur Continuer.
L’onglet Confirmation résume votre sélection et les étapes suivantes. Cliquez sur Enregistrer pour créer l’infrastructure.

Un nouvel enregistrement s’affiche sous l’en-tête Infrastructure réseau dans le panneau latéral. Elle comprend des détails tels que le type d’infrastructure, le statut, la région et les environnements dans lesquels elle est activée.

Nouvelle entrée sous l’infrastructure réseau

NOTE

La création de l’infrastructure pour une sortie de port flexible peut prendre jusqu’à une heure, après quoi elle peut être configurée au niveau de l’environnement.

Configuration de l’API

Une fois par programme, le point d’entrée /program/<programId>/networkInfrastructures POST est invoqué, simplement en transmettant la valeur du dedicatedEgressIp pour le paramètre kind et la région. Le point d’entrée répond avec l’network_id et d’autres informations, y compris le statut.

Une fois l’appel lancé, l’approvisionnement de l’infrastructure réseau prend généralement environ 15 minutes. Un appel au point d’entrée GET de l’infrastructure réseau de Cloud Manager doit afficher le statut prêt.

TIP

Le jeu complet de paramètres et la syntaxe exacte, ainsi que des informations importantes comme les paramètres qui ne peuvent pas être modifiés plus tard, peuvent être consultés dans la documentation de l’API.

Routage du trafic

Le trafic HTTP ou HTTPS passe par un proxy préconfiguré, à condition qu’il utilise des propriétés système Java™ standard pour les configurations de proxy.

Le trafic non http/s pointant vers des destinations via des ports déclarés dans le paramètre portForwards doit référencer une propriété appelée AEM_PROXY_HOST, ainsi que le port mappé. Par exemple :

DriverManager.getConnection("jdbc:mysql://" + System.getenv("AEM_PROXY_HOST") + ":53306/test");

Trafic

Condition de destination

Port

Connexion

Exemple de destination externe

Protocole HTTP ou HTTPS

Trafic vers Azure (*.windows.net) ou vers les services Adobe

N’importe lequel

Via les adresses IP partagées du cluster (et non l’adresse IP dédiée)

adobe.io
api.windows.net

Hôte correspondant au paramètre nonProxyHosts

80 ou 443

Via les adresses IP partagées du cluster

Hôte correspondant au paramètre nonProxyHosts

Ports autres que 80 ou 443

Bloquée

Via la configuration du proxy http, configurée par défaut pour le trafic http/s à l’aide de la bibliothèque cliente HTTP Java™ standard

N’importe lequel

Via l’adresse IP sortante dédiée

Ignore la configuration du proxy http (par exemple, si elle est explicitement supprimée de la bibliothèque cliente HTTP Java™ standard ou si une bibliothèque Java™ qui ignore la configuration du proxy standard est utilisée).

80 ou 443

Via les adresses IP partagées du cluster

Ignore la configuration du proxy http (par exemple, si elle est explicitement supprimée de la bibliothèque cliente HTTP Java™ standard ou si une bibliothèque Java™ qui ignore la configuration du proxy standard est utilisée).

Ports autres que 80 ou 443

Bloquée

Non http ou non https

Le client se connecte à la variable d’environnement AEM_PROXY_HOST à l’aide du portOrig déclaré dans le paramètre d’API portForwards

N’importe lequel

Via l’adresse IP sortante dédiée

mysql.example.com:3306

Autre

Bloquée

Utilisation de la fonctionnalité

Cette fonctionnalité est compatible avec les bibliothèques ou le code Java™ générant du trafic sortant, à condition que les propriétés système Java™ standard soient utilisées pour les configurations de proxy. En pratique, cette approche devrait inclure la plupart des bibliothèques courantes.

Voici un exemple de code :

public JSONObject getJsonObject(String relativePath, String queryString) throws IOException, JSONException {
  String relativeUri = queryString.isEmpty() ? relativePath : (relativePath + '?' + queryString);
  URL finalUrl = endpointUri.resolve(relativeUri).toURL();
  URLConnection connection = finalUrl.openConnection();
  connection.addRequestProperty("Accept", "application/json");
  connection.addRequestProperty("X-API-KEY", apiKey);

  try (InputStream responseStream = connection.getInputStream(); Reader responseReader = new BufferedReader(new InputStreamReader(responseStream, Charsets.UTF_8))) {
    return new JSONObject(new JSONTokener(responseReader));
  }
}

Certaines bibliothèques nécessitent une configuration explicite pour utiliser les propriétés système Java™ standard pour les configurations de proxy.

Exemple utilisant Apache HttpClient qui nécessite des appels explicites à HttpClientBuilder.useSystemProperties() ou l’utilisation de HttpClients.createSystem() :

public JSONObject getJsonObject(String relativePath, String queryString) throws IOException, JSONException {
  String relativeUri = queryString.isEmpty() ? relativePath : (relativePath + '?' + queryString);
  URL finalUrl = endpointUri.resolve(relativeUri).toURL();

  HttpClient httpClient = HttpClientBuilder.create().useSystemProperties().build();
  HttpGet request = new HttpGet(finalUrl.toURI());
  request.setHeader("Accept", "application/json");
  request.setHeader("X-API-KEY", apiKey);
  HttpResponse response = httpClient.execute(request);
  String result = EntityUtils.toString(response.getEntity());
}

Considérations relatives au débogage

Pour contrôler que le trafic est effectivement sortant sur l’adresse IP dédiée attendue, vérifiez les journaux dans le service de destination, si disponible. Dans le cas contraire, il peut s’avérer utile d’appeler un service de débogage tel que http://ifconfig.me/ip, qui renverra l’adresse IP d’appel.

Réseau privé virtuel (VPN)

Un VPN permet de se connecter à une infrastructure On-Premise ou à un centre de données à partir des instances de création, de publication ou d’aperçu. Cette fonctionnalité peut s’avérer utile, par exemple, pour sécuriser l’accès à une base de données. Il permet également de se connecter à des fournisseurs SaaS tels qu’un fournisseur CRM qui prend en charge le VPN.

La plupart des appareils VPN dotés de la technologie IPSec sont pris en charge. Consultez les informations de la colonne Instructions de configuration basées sur l’itinéraire dans cette liste d’appareils. Configurez l’appareil comme décrit dans le tableau.

NOTE

Les limitations à une infrastructure VPN sont les suivantes :

La prise en charge est limitée à une connexion VPN unique.
Les résolveurs DNS doivent être répertoriés dans l’espace Adresse de passerelle pour résoudre les noms d’hôtes privés.

Configuration de l’interface utilisateur

Connectez-vous à Cloud Manager à l’adresse my.cloudmanager.adobe.com et sélectionnez l’organisation appropriée.
Sur la console Mes programmes, sélectionnez le programme.
Dans la page Vue d’ensemble du programme, accédez à l’onglet Environnements et sélectionnez Infrastructure réseau dans le panneau de gauche.

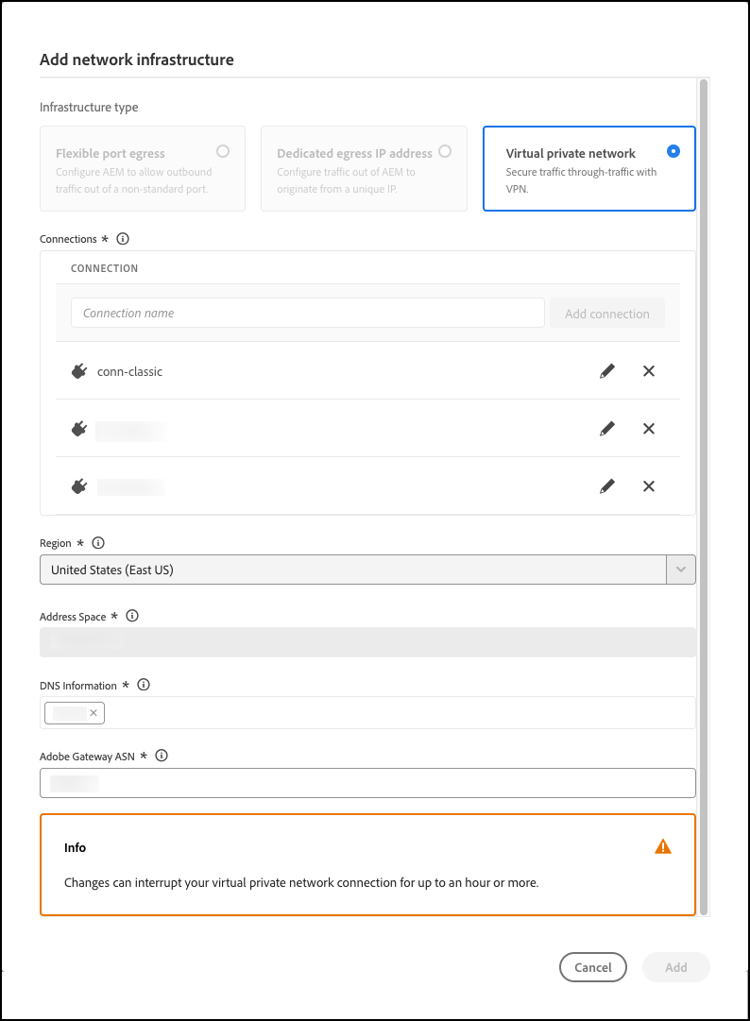

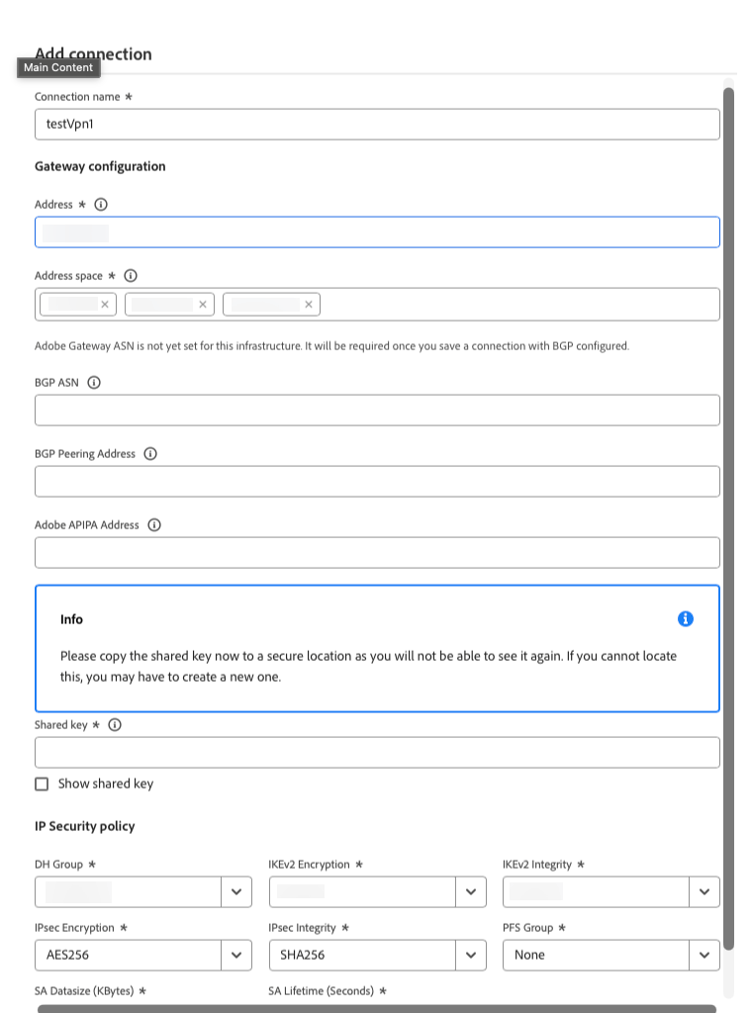

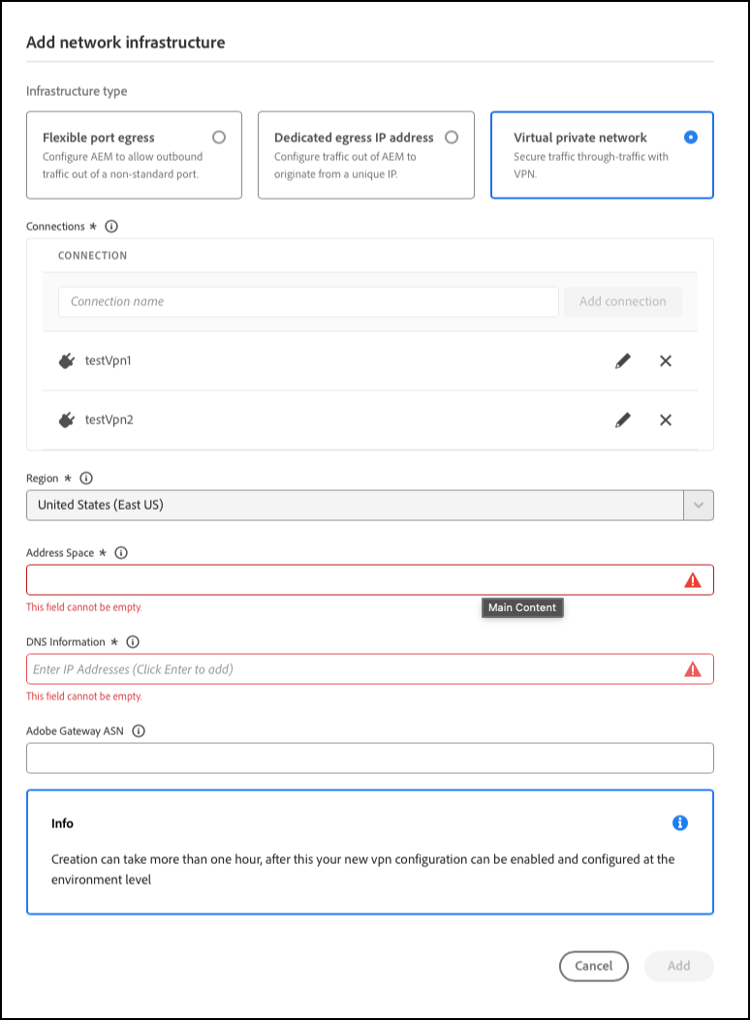

Dans l’assistant Ajouter une infrastructure réseau qui démarre, sélectionnez Réseau privé virtuel et fournissez les informations nécessaires avant de cliquer sur Continuer.
- Région - Région dans laquelle l’infrastructure doit être créée.
- Espace d’adresses : l’espace d’adresses ne peut être qu’un /26 CIDR (64 adresses IP) ou une plage d’adresses IP plus grande dans votre espace client.
  - Cette valeur ne peut pas être modifiée ultérieurement.
- Informations DNS - Liste de résolveurs DNS distants.
  - Appuyez sur Enter après avoir saisi une adresse de serveur DNS pour en ajouter une autre.
  - Cliquez sur le bouton X à la suite d’une adresse pour la supprimer.
- Clé partagée - Votre clé VPN prépartagée.
  - Sélectionnez Afficher la clé partagée pour afficher la clé afin de pouvoir vérifier sa valeur.
Sur l’onglet Connexions de l’assistant, fournissez un Nom de connexion pour identifier votre connexion VPN et cliquez sur Ajouter une connexion.
Dans la boîte de dialogue Ajouter une connexion, définissez votre connexion VPN, puis cliquez sur Enregistrer.
- Nom de la connexion - Nom descriptif de votre connexion VPN, que vous avez fourni à l’étape précédente et qui peut être mis à jour ici.
- Address : adresse IP de l’appareil VPN.
- Espace d’adresse - Les plages d’adresses IP à acheminer via le VPN.
  - Appuyez sur Enter après avoir saisi une plage pour en ajouter une autre.
  - Cliquez sur le bouton X à la suite d’une plage pour la supprimer.
- Politique de sécurité IP : ajustez les valeurs par défaut selon les besoins.
La boîte de dialogue se ferme et vous revenez à l’onglet Connexions de l’assistant. Cliquez sur Continuer.
L’onglet Confirmation résume votre sélection et les étapes suivantes. Cliquez sur Enregistrer pour créer l’infrastructure.

Un nouvel enregistrement s’affiche sous l’en-tête Infrastructure réseau dans le panneau latéral. Elle comprend des détails tels que le type d’infrastructure, le statut, la région et les environnements dans lesquels elle est activée.

Configuration de l’API

Une fois par programme, le point d’entrée POST /program/<programId>/networkInfrastructures est appelé. Il transmet une payload d’informations de configuration. Ces informations incluent la valeur de vpn pour le paramètre kind, la région, l’espace d’adresse (liste des CIDR ; notez que cette valeur ne peut pas être modifiée plus tard), les résolveurs DNS (pour résoudre les noms dans votre réseau). Cela inclut également des informations de connexion VPN telles que la configuration de la passerelle, la clé VPN partagée et la politique de sécurité IP. Le point d’entrée répond avec l’network_id et d’autres informations, y compris le statut.

Une fois l’appel lancé, l’approvisionnement de l’infrastructure réseau prend généralement entre 45 et 60 minutes. La méthode GET de l’API peut être appelée pour renvoyer le statut qui passe en fin de compte de creating à ready. Consultez la documentation de l’API pour connaître tous les statuts.

TIP

Il est possible de consulter dans la documentation de l’API le jeu complet de paramètre, la syntaxe exacte et des informations importantes comme les paramètres qui ne peuvent pas être modifiés plus tard.

Routage du trafic

Le tableau ci-dessous décrit le routage du trafic.

Trafic

Condition de destination

Port

Connexion

Exemple de destination externe

Protocole HTTP ou HTTPS

Trafic vers Azure ou vers les services Adobe

N’importe lequel

Via les adresses IP partagées du cluster (et non l’adresse IP dédiée)

adobe.io
api.windows.net

Hôte correspondant au paramètre nonProxyHosts

80 ou 443

Via les adresses IP partagées du cluster

Hôte correspondant au paramètre nonProxyHosts

Ports autres que 80 ou 443

Bloquée

Si l’adresse IP est comprise dans la plage d’adresses de la passerelle VPN adresse et par la configuration du proxy http (configurée par défaut pour le trafic http/s à l’aide de la bibliothèque cliente HTTP Java™ standard)

N’importe lequel

Par le VPN

10.0.0.1:443
Il peut également s’agir d’un nom d’hôte.

Si l’adresse IP n’est pas comprise dans la plage d’espace d’adresse de la passerelle VPN et par la configuration du proxy http (configurée par défaut pour le trafic http/s à l’aide de la bibliothèque cliente HTTP Java™ standard)

N’importe lequel

Via l’adresse IP sortante dédiée

Ignore la configuration du proxy http (par exemple, si elle est explicitement supprimée de la bibliothèque cliente HTTP Java™ standard ou si vous utilisez une bibliothèque Java™ qui ignore la configuration du proxy standard)

80 ou 443

Via les adresses IP partagées du cluster

Ignore la configuration du proxy http (par exemple, si elle est explicitement supprimée de la bibliothèque cliente HTTP Java™ standard ou si vous utilisez une bibliothèque Java™ qui ignore la configuration du proxy standard)

Ports autres que 80 ou 443

Bloquée

Non http ou non https

Si l’adresse IP est comprise dans la plage d’espace d’adresse de la passerelle VPN et que le client se connecte à la variable d’environnement AEM_PROXY_HOST à l’aide d’un portOrig déclaré dans le paramètre d’API portForwards

N’importe lequel

Par le VPN

10.0.0.1:3306
Il peut également s’agir d’un nom d’hôte.

Si l’adresse IP n’est pas comprise dans la plage d’espace d’adressage de la passerelle VPN et que le client ou la cliente se connecte à la variable d’environnement AEM_PROXY_HOST à l’aide d’un portOrig déclaré dans le paramètre d’API portForwards

N’importe lequel

Via l’adresse IP sortante dédiée

Autre

N’importe lequel

Bloquée

Domaines utiles à la configuration

Le diagramme ci-dessous offre une représentation visuelle d’un ensemble de domaines et d’adresses IP associées utiles à la configuration et au développement. Le tableau sous le diagramme décrit ces domaines et adresses IP.

Configuration de domaine VPN

Modèle de domaine

Destination de la sortie (à partir d’AEM)

Destination de l’entrée (vers AEM)

p{PROGRAM_ID}.external.adobeaemcloud.com

Adresse IP sortante dédiée au trafic envoyé vers Internet plutôt que par des réseaux privés

Les connexions à partir du VPN s’afficheraient sur le réseau de diffusion de contenu comme provenant de cette adresse IP. Pour autoriser uniquement les connexions à partir du VPN à accéder à AEM, configurez Cloud Manager pour autoriser uniquement cette adresse IP et bloquer tout le reste. Pour plus d’informations, consultez la section « Restreindre le VPN aux connexions entrantes ».

p{PROGRAM_ID}.{REGION}-gateway.external.adobeaemcloud.com

S/O

L’adresse IP de la passerelle VPN côté AEM. Votre équipe d’ingénierie réseau peut utiliser cette adresse IP pour autoriser uniquement les connexions VPN à votre passerelle VPN à partir d’une adresse IP spécifique.

Activation des configurations de mise en réseau avancée dans les environnements

Une fois que vous avez configuré une option de mise en réseau avancée pour un programme afin de l’utiliser, qu’il s’agisse de la sortie de port flexible, de l’adresse IP de sortie dédiée ou du VPN, vous devez l’activer au niveau de l’environnement.

Lorsque vous activez une configuration de mise en réseau avancée pour un environnement, vous pouvez également activer le transfert de port facultatif et les hôtes non proxy. Les paramètres sont configurables par environnement afin d’offrir une certaine flexibilité.

Transfert de port - Les règles de transfert de port doivent être déclarées pour tout port de destination autre que le port 80/443, mais uniquement si le protocole http ou https n’est pas utilisé.
- Les règles de transfert de port sont définies en spécifiant l’ensemble des hôtes de destination (noms ou adresses IP et ports).
- La connexion client qui utilise le port 80/443 via http / https doit toujours utiliser les paramètres proxy dans sa connexion pour que les propriétés de mise en réseau avancée soient appliquées à la connexion.
- Pour chaque hôte de destination, vous devez mapper le port de destination prévu à un port entre 30 000 et 30 999.
- Les règles de transfert de port sont disponibles pour tous les types de mise en réseau avancée.
Hôtes non proxy : les hôtes non proxy vous permettent de déclarer un ensemble d’hôtes qui doivent passer par une plage d’adresses IP partagées plutôt que par l’adresse IP dédiée.
- Cette approche peut s’avérer utile, car le trafic passant par les adresses IP partagées peut être encore optimisé.
- Les hôtes non proxy ne sont disponibles que pour les adresses IP de sortie dédiées et les types de mise en réseau avancée de VPN.

NOTE

Vous ne pouvez pas activer de configuration de mise en réseau avancée pour un environnement si l’environnement n’a pas le statut Mise à jour.

Activer à l’aide de l’interface utilisateur

Connectez-vous à Cloud Manager à l’adresse my.cloudmanager.adobe.com et sélectionnez l’organisation appropriée.
Sur la console Mes programmes, sélectionnez le programme.
Dans la page Vue d’ensemble du programme, accédez à l’onglet Environnements et sélectionnez l’environnement dans lequel vous souhaitez activer la configuration de mise en réseau avancée sous l’en-tête Environnements dans le panneau de gauche. Sélectionnez ensuite l’onglet Configuration de mise en réseau avancée de l’environnement sélectionné, puis cliquez sur Activer l’infrastructure réseau.
La boîte de dialogue Configurer la mise en réseau avancée s’ouvre.
Sur l’onglet Hôtes non proxy, pour les adresses IP de sortie dédiées et les VPN, vous pouvez éventuellement définir un ensemble d’hôtes. Ces hôtes définis doivent être acheminés via une plage d’adresses IP partagées plutôt que via l’adresse IP dédiée, en fournissant le nom d’hôte dans le champ Hôte non proxy et en cliquant sur Ajouter.
- L’hôte est ajouté à la liste des hôtes sur l’onglet.
- Répétez cette étape si vous souhaitez ajouter plusieurs hôtes.
- Cliquez sur le bouton X situé à droite de la ligne si vous souhaitez supprimer un hôte.
- Cet onglet n’est pas disponible pour les configurations flexibles de sortie de port.
Sur l’onglet Transferts de port, vous pouvez éventuellement définir des règles de transfert de port pour les ports de destination autres que le port 80/443 si vous n’utilisez pas le protocole HTTP ou HTTPS. Fournissez un Nom, une Origine du port et une Destination du port, puis cliquez sur Ajouter.
- La règle est ajoutée à la liste des règles de l’onglet.
- Répétez cette étape si vous souhaitez ajouter plusieurs règles.
- Cliquez sur le bouton X situé à droite de la ligne si vous souhaitez supprimer une règle.
Cliquez sur Enregistrer dans la boîte de dialogue pour pouvoir appliquer la configuration à l’environnement.

La configuration de mise en réseau avancée est appliquée à l’environnement sélectionné. De retour sur l’onglet Environnements vous pouvez voir les détails de la configuration appliquée à l’environnement sélectionné et leur statut.

Environnement configuré avec une mise en réseau avancée

Activer à l’aide de l’API

Pour activer une configuration de mise en réseau avancée pour un environnement, le point d’entrée PUT /program/<program_id>/environment/<environment_id>/advancedNetworking doit être appelé par environnement.

L’API doit répondre en quelques secondes seulement et indiquer le statut updating. Au bout de 10 minutes environ, un appel au point d’entrée GET de l’environnement de Cloud Manager affiche le statut ready, indiquant que la mise à jour de l’environnement est appliquée.

Les règles de transfert de port par environnement peuvent être mises à jour en invoquant à nouveau le point d’entrée PUT /program/{programId}/environment/{environmentId}/advancedNetworking, en veillant à inclure l’ensemble complet des paramètres de configuration, plutôt qu’un sous-ensemble.

Les types de mise en réseau avancée de VPN et les adresses IP de sortie dédiées prennent en charge un paramètre nonProxyHosts. Cette prise en charge vous permet de déclarer un ensemble d’hôtes qui doivent passer par une plage d’adresses IP partagées plutôt que par l’adresse IP dédiée. Les URL nonProxyHost peuvent être calquées sur example.com ou *.example.com, le caractère générique n’étant pris en charge qu’au début du domaine.

Notez que même en l’absence de règles de routage du trafic de l’environnement (hôtes ou contournements), PUT /program/<program_id>/environment/<environment_id>/advancedNetworking doit toujours être appelé mais avec une payload vide.

TIP

Il est possible de consulter dans la documentation de l’API le jeu complet de paramètre, la syntaxe exacte et des informations importantes comme les paramètres qui ne peuvent pas être modifiés plus tard.

Modifier et supprimer des configurations de mise en réseau avancée dans des environnements

Après l’activation de configurations de mise en réseau avancée pour les environnements, vous pouvez mettre à jour les détails de ces configurations ou les supprimer.

NOTE

Vous ne pouvez pas modifier l’infrastructure réseau si elle a le statut Création, Mise à jour ou Suppression.

Modifier ou supprimer à l’aide de l’interface utilisateur

Connectez-vous à Cloud Manager à l’adresse my.cloudmanager.adobe.com et sélectionnez l’organisation appropriée.
Sur la console Mes programmes, sélectionnez le programme.
Dans la page Vue d’ensemble du programme, accédez à l’onglet Environnements et sélectionnez l’environnement dans lequel vous souhaitez activer la configuration de mise en réseau avancée sous l’en-tête Environnements dans le panneau de gauche. Sélectionnez ensuite l’onglet Configuration de mise en réseau avancée de l’environnement sélectionné et cliquez sur le bouton représentant des points de suspension.
Dans le menu représentant des points de suspension, sélectionnez Modifier ou Supprimer.
- Si vous choisissez Modifier, mettez à jour les informations selon les étapes décrites dans la section précédente Activer à l’aide de l’interface d’utilisation et cliquez sur Enregistrer.
- Si vous choisissez Supprimer, confirmez la suppression dans la boîte de dialogue de Suppression de la configuration réseau avec Supprimer ou abandonnez avec Annuler.

Les modifications sont répercutées sur l’onglet Environnements.

Modifier ou supprimer à l’aide de l’API

Pour désactiver la mise en réseau avancée pour un environnement en particulier, appelez DELETE [/program/{programId}/environment/{environmentId}/advancedNetworking]().

TIP

Le jeu complet de paramètres et la syntaxe exacte, ainsi que des informations importantes comme les paramètres qui ne peuvent pas être modifiés plus tard, peuvent être consultés dans la documentation de l’API.

Modifier et supprimer l’infrastructure réseau d’un programme

Une fois l’infrastructure réseau créée pour un programme, seules les propriétés limitées peuvent être modifiées. Si vous n’en avez plus besoin, vous pouvez supprimer l’infrastructure de mise en réseau avancée pour l’ensemble de votre programme.

NOTE

Les restrictions suivantes s’appliquent à la modification et à la suppression de l’infrastructure réseau :

La suppression ne supprime l’infrastructure que si la mise en réseau avancée de tous les environnements est désactivée.
Vous ne pouvez pas modifier l’infrastructure réseau si elle a le statut Création, Mise à jour ou Suppression.
Seul le type d’infrastructure de mise en réseau avancée de VPN peut être modifié une fois créé, et même dans ce cas, uniquement des champs limités peuvent l’être.
Pour des raisons de sécurité, la Clé partagée doit toujours être fournie lors de la modification d’une infrastructure de mise en réseau de VPN avancée, même si vous ne modifiez pas la clé elle-même.

Modifier et supprimer à l’aide de l’interface utilisateur

Se connecter à Cloud Manager à l’adresse my.cloudmanager.adobe.com et sélectionner l’organisation appropriée
Sur la console Mes programmes, sélectionnez le programme.
Sur la page Aperçu du programme, accédez à l’onglet Environnements.
Dans le volet de gauche, cliquez sur Infrastructure réseau.
Cliquez sur en regard de l’infrastructure à supprimer.
Cliquez sur Modifier ou Supprimer.
Utilisez l’une des méthodes suivantes :
- Si vous choisissez Modifier, l’assistant Modifier l’infrastructure réseau s’ouvre. Modifiez selon les besoins en suivant les étapes décrites lors de la création de l’infrastructure.
- Si vous choisissez Supprimer, confirmez la suppression dans la boîte de dialogue Supprimer la configuration réseau avec Supprimer ou abandonnez avec Annuler.

Les modifications sont répercutées sur l’onglet Environnements.

Modifier et supprimer avec l’API

Pour supprimer l’infrastructure réseau d’un programme, appelez DELETE /program/{program ID}/networkinfrastructure/{networkinfrastructureID}.

Modifier le type d’infrastructure de mise en réseau avancée d’un programme

Il n’est possible de configurer qu’un seul type d’infrastructure réseau avancée à la fois pour un programme. L’infrastructure réseau avancée doit être une sortie de port flexible, une adresse IP de sortie dédiée ou un VPN.

Si vous décidez que vous avez besoin d’un autre type d’infrastructure de mise en réseau avancée que celui que vous avez déjà configuré, supprimez le type existant et créez-en un nouveau. Procédez comme suit :

Désactivez la mise en réseau avancée dans tous les environnements.
Supprimez l’infrastructure de mise en réseau avancée.
Créez le type d’infrastructure de mise en réseau avancée dont vous avez besoin, au choix : sortie de port flexible, adresse IP de sortie dédiée ou VPN.
Réactivez la mise en réseau avancée au niveau de l’environnement.

WARNING

Cette procédure entraîne une interruption des services de mise en réseau avancée entre la suppression et la recréation.
Si l’interruption devait entraîner un impact important sur l’activité, contactez le service clientèle pour obtenir de l’aide, en décrivant ce qui a déjà été créé et la raison de la modification.

Configuration de mise en réseau avancée pour d’autres régions de publication

Lorsqu’une région supplémentaire est ajoutée à un environnement avec une mise en réseau avancée déjà configurée, le trafic provenant de la région de publication supplémentaire suit les règles existantes. Par défaut, le trafic correspondant est acheminé via la région principale. Toutefois, si la région principale n’est plus disponible, le trafic de mise en réseau avancée est abandonné si la mise en réseau avancée n’a pas été activée dans la région supplémentaire. Si vous souhaitez optimiser la latence et augmenter la disponibilité en cas de panne de l’une des régions, il est nécessaire d’activer une mise en réseau avancée pour les régions de publication supplémentaires. Les sections ci-après décrivent deux scénarios différents.

NOTE

Toutes les régions partagent la même configuration de mise en réseau avancée de l’environnement, il n’est donc pas possible d’acheminer le trafic vers différentes destinations en fonction de la région d’où il provient.

Adresse IP de sortie dédiée

Mise en réseau avancée déjà activée dans la région principale

Si une configuration de mise en réseau avancée est déjà activée dans la région principale, procédez comme suit :

Si vous avez verrouillé votre infrastructure de sorte que l’adresse IP AEM dédiée soit répertoriée, désactivez temporairement toute règle de refus dans cette infrastructure. Si vous ignorez cette étape, votre infrastructure rejette temporairement les requêtes provenant des adresses IP de la nouvelle région. Cette étape n’est pas nécessaire si vous avez verrouillé votre infrastructure à l’aide d’un nom de domaine complet (FQDN), tel que p1234.external.adobeaemcloud.com. Toutes les régions AEM sortent du trafic réseau avancé à partir du même nom de domaine complet.
Créez l’infrastructure de mise en réseau à portée de programme pour la région secondaire par le biais d’un appel POST à l’API de création d’infrastructure réseau de Cloud Manager, comme décrit dans la documentation de mise en réseau avancée. La seule différence dans la configuration JSON du payload par rapport à la région principale est la propriété de la région
Si vous devez verrouiller votre infrastructure par IP pour autoriser le trafic AEM, ajoutez les adresses IP qui correspondent à p1234.external.adobeaemcloud.com. Il devrait y en avoir une par région.

Mise en réseau avancée non configurée dans une région

La procédure est essentiellement similaire aux instructions précédentes. Cependant, si l’environnement de production n’a pas encore été activé pour la mise en réseau avancée, vous avez la possibilité de tester la configuration en l’activant d’abord dans un environnement d’évaluation :

Créez une infrastructure réseau pour toutes les régions par le biais d’un appel POST à l’API Cloud Manager Create Network Infrastructure. La seule différence dans la configuration JSON de la payload par rapport à la région principale est la propriété region.
Pour l’environnement d’évaluation, activez et configurez l’environnement mis en réseau avancé en exécutant PUT api/program/{programId}/environment/{environmentId}/advancedNetworking. Pour plus d’informations, voir la documentation de l’API.
Si nécessaire, verrouillez l’infrastructure externe, de préférence par le nom de domaine complet (par exemple, p1234.external.adobeaemcloud.com). Vous pouvez également le faire par adresse IP
Si l’environnement d’évaluation fonctionne comme prévu, activez et configurez la configuration de mise en réseau avancée de l’environnement pour la production.

VPN

La procédure est presque identique aux instructions d’adresses IP sortantes dédiées. La seule différence réside dans le fait que la propriété region est configurée différemment de la région principale. De plus, vous pouvez éventuellement configurer le champ connections.gateway . La configuration peut acheminer vers un autre point d’entrée VPN opéré par votre entreprise, plus proche géographiquement de la nouvelle région.

Résolution des problèmes

Veuillez noter que les points suivants sont fournis à titre informatif et qu’ils incluent les bonnes pratiques de résolution des problèmes. Ces recommandations visent à aider à diagnostiquer et à résoudre efficacement les problèmes.

Mise en pool de connexions

La mise en pool de connexions est une technique personnalisée visant à créer et à maintenir un référentiel de connexions pouvant immédiatement servir à n’importe quel thread qui en a besoin. De nombreuses techniques de mise en pool de connexions sont disponibles sur différentes plateformes et ressources en ligne, chacune ayant ses mérites et ses considérations uniques. Adobe encourage les clients à étudier ces méthodologies afin d’identifier celle qui est la plus compatible avec l’architecture de leur système.

La mise en œuvre d’une stratégie de mise en pool de connexions appropriée est une mesure proactive visant à corriger une supervision commune dans la configuration du système, ce qui entraîne souvent des performances sous-optimales. En établissant correctement un pool de connexions, Adobe Experience Manager (AEM) peut améliorer l’efficacité des appels externes. Cette approche permet non seulement de réduire la consommation des ressources, mais également d’atténuer le risque d’interruption des services et de réduire la probabilité de rencontrer des requêtes ayant échoué lors de la communication avec les serveurs en amont.

Sur la base de ces informations, Adobe vous recommande de passer en revue votre configuration AEM actuelle. Envisagez également d’utiliser intentionnellement le pool de connexions avec vos paramètres de mise en réseau avancés. La gestion du nombre de connexions parallèles et la réduction des connexions obsolètes permettent d’optimiser les performances du réseau. Ces actions réduisent le risque que les serveurs proxy atteignent leurs limites de connexion. Cette mise en œuvre stratégique a donc pour but de réduire la probabilité que les demandes ne parviennent pas à des points d’entrée externes.

Questions fréquentes sur les limites de connexion

Lors de l’utilisation d’une mise en réseau avancée, le nombre de connexions est limité afin d’assurer la stabilité entre les environnements et d’empêcher les environnements inférieurs d’épuiser les connexions disponibles.

Les connexions sont limitées à 1 000 par instance AEM et des alertes sont envoyées aux clientes et clients lorsque le nombre atteint 750.

La limite de connexion est-elle appliquée uniquement au trafic sortant des ports non standard ou à tout le trafic sortant ?

Cette limite concerne uniquement les connexions utilisant une mise en réseau avancée (sortie sur des ports non standard, à l’aide d’une adresse IP de sortie dédiée ou d’un VPN).

Il ne semble pas y avoir d'augmentation significative du nombre de connexions sortantes. Pourquoi la notification est-elle reçue maintenant ?

Si le client ou la cliente crée des connexions de manière dynamique (par exemple, une ou plusieurs connexions pour chaque demande), une augmentation du trafic peut entraîner un pic de connexions.

Une situation similaire aurait-elle pu se produire dans le passé sans déclencher d’alerte ?

Les alertes ne sont envoyées que lorsque la limite basse est atteinte.

Que se passe-t-il si la limite maximale est atteinte ?

Lorsque la limite stricte est atteinte, les nouvelles connexions sortantes d’AEM par le biais d’une mise en réseau avancée (sortie sur des ports non standard, à l’aide d’une adresse IP de sortie dédiée ou d’un VPN) sont ignorées pour se protéger contre une attaque DoS.

La limite peut-elle être augmentée ?

Non, un grand nombre de connexions peut avoir un impact significatif sur les performances et provoquer un DoS dans les capsules et les environnements.

Les connexions sont-elles automatiquement fermées par le système AEM après un certain temps ?

Oui, les connexions sont fermées au niveau de la JVM et à différents points de l’infrastructure réseau. Cependant, ce workflow est trop tard pour un service de production. Les connexions doivent être explicitement fermées lorsqu’elles ne sont plus nécessaires ou renvoyées au pool lors de l’utilisation du pool de connexions. Dans le cas contraire, la consommation de ressources est trop élevée et peut entraîner l’épuisement des ressources.

Si la limite de connexion maximale est atteinte, cela affecte-t-il les licences et entraîne-t-il des coûts supplémentaires ?

Non, cette limite n’est associée à aucune licence ni aucun coût. Il s’agit d’une limite technique.

À quel point l’utilisation actuelle est-elle proche de la limite ? Quelle est la limite maximale autorisée ?

L’alerte est déclenchée lorsque le nombre de connexions dépasse 750. La limite maximale est de 1 000 connexions par instance AEM.

Cette limite s’applique-t-elle aux VPN ?

Oui, la limite s’applique aux connexions utilisant une mise en réseau avancée, y compris les VPN.

La limite s’applique-t-elle toujours lors de l’utilisation d’une adresse IP sortante dédiée ?

Oui, la limite est toujours applicable si vous utilisez une adresse IP de sortie dédiée.

recommendation-more-help
