Topologies d’architecture et de déploiement pour AEM Forms architecture-and-deployment-topologies-for-aem-forms

Version
Lien de l’article
AEM as a Cloud Service
Cliquez ici
AEM 6.5
Cet article

Architecture architecture

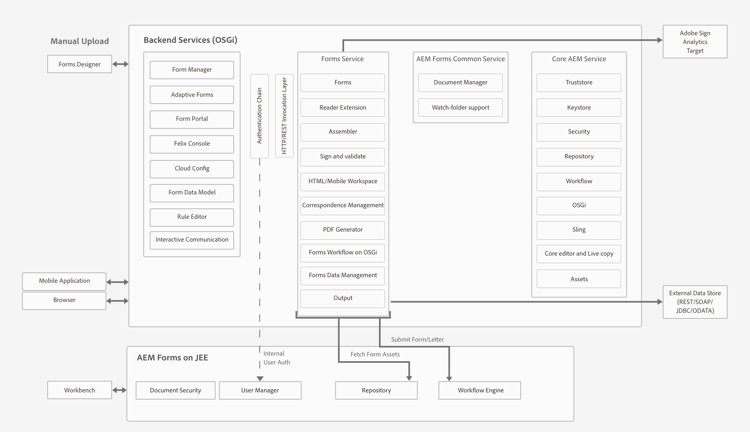

AEM Forms est une application déployée dans AEM sous forme de package AEM. Le package est appelé comme suit : package de modules complémentaires AEM Forms. Le package de modules complémentaires AEM Forms contiennent des services (fournisseurs d’API), qui sont déployés dans le conteneur AEM OSGi, et les servlets ou JSP (octroi de fonctionnalités front-end et API REST) gérés par le framework Sling AEM. Le diagramme suivant illustre cette configuration:

Architecture

L’architecture d’AEM Forms comprend les composants suivants :

  • Services AEM principaux : services de base fournis par AEM à une application déployée. Ces services comprennent un référentiel de contenu compatible JCR, un conteneur de service OSGi, un moteur de workflow, un trust store, un magasin de clés, etc. Ces services sont accessibles par l’application AEM Forms mais ne sont pas fournis par les packages AEM Forms. Ces services font partie intégrante de la pile AEM globale et divers composants AEM Forms utilisent ces services.

  • Services Forms : fournissez des fonctionnalités liées aux formulaires, telles que la création, l’assemblage, la distribution et l’archivage de documents PDF, l’ajout de signatures numériques pour limiter l’accès aux documents et le décodage de formulaires à codes-barres. Ces services sont disponibles publiquement à des fins d’utilisation par le code personnalisé co-déployé dans AEM.

  • Couche Web : JSP ou servlets, reposant sur les services communs et de formulaires, qui fournissent les fonctionnalités suivantes :

    • Interface utilisateur front-end de création  : interface utilisateur de création et de gestion de formulaires pour créer et gérer des formulaires.
    • Interface utilisateur frontale de rendu et de publication de formulaire  : interface utilisateur destinée à être utilisée par les utilisatrices et utilisateurs finaux d’AEM Forms (par exemple, des citoyennes et citoyens accédant à un site web d’administration). Cette interface fournit des fonctionnalités de rendu de formulaire (affichage du formulaire dans un navigateur web) et d’envoi.
    • API REST  : les JSP et servlets exportent un sous-ensemble de services de formulaires à des fins d’utilisation distante par des clients HTTP appropriés, comme le kit SDK mobile des formulaires.

AEM Forms sur OSGi : un environnement AEM Forms sur OSGi est un environnement dʼauteur ou de publication AEM standard sur lequel est déployé le package AEM Forms. Vous pouvez exécuter AEM Forms sur OSGi dans des configurations à serveur unique, en batterie et en grappes. La mise en grappe n’est disponible que pour les instances dʼauteur AEM.

L’interface utilisateur dʼauteur AEM Forms ne prend pas en charge la création de documents d’enregistrement (DOR) et de formulaires PDF et HTML5. Ces ressources sont conçues à l’aide de l’application autonome Forms Designer et téléchargées individuellement vers AEM Forms Manager.

AEM Forms sur OSGi des fonctionnalités de workflow. Vous pouvez rapidement créer et déployer des workflows de base pour différentes tâches dans AEM Forms sur OSGi.

Terminologies terminologies

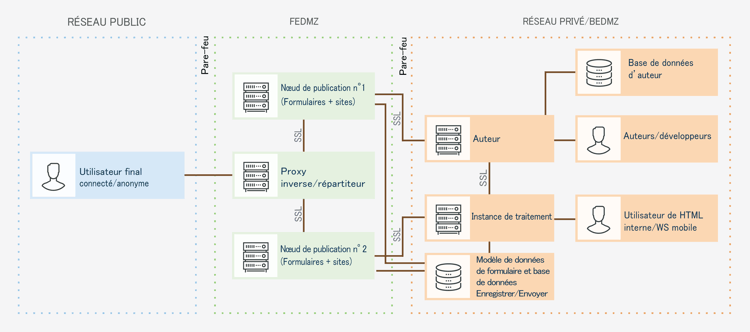

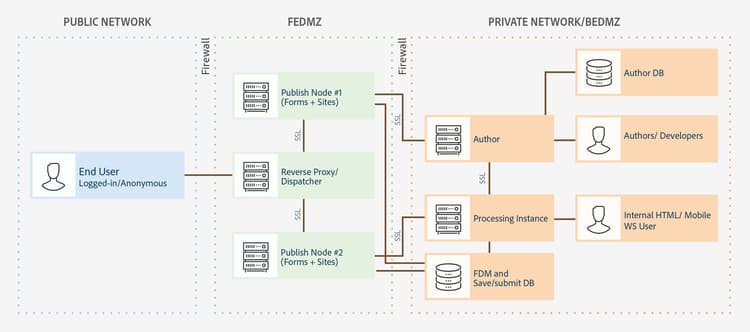

L’image suivante affiche diverses configurations de serveur AEM Forms et leurs composants utilisés dans un déploiement AEM Forms classique :

aem_forms_-_recommendationstopology

Création : une instance de création est un serveur AEM Forms exécuté en mode d’exécution de création standard. Il est destiné aux utilisateurs internes, aux concepteurs de formulaires et de communications interactives, ainsi qu’aux développeurs. Il active les fonctionnalités suivantes :

  • Création et gestion de formulaires et de communications interactives : les équipes de conception et de développement peuvent créer et modifier des formulaires adaptatifs et des communications interactives, charger d’autres types de formulaires créés en externe, par exemple des formulaires créés dans Adobe Forms Designer, et gérer ces ressources à l’aide de la console de Gestionnaire de formulaires.
  • Publication de formulaires et de communications interactives : les ressources hébergées sur une instance de création peuvent être publiées sur une instance de publication pour effectuer des opérations d’exécution. La publication des ressources utilise les fonctionnalités de réplication d’AEM. Adobe recommande qu’un agent de réplication soit configuré sur toutes les instances d’auteur pour transférer manuellement les formulaires publiés vers les instances de traitement, et qu’un autre agent de réplication soit configuré sur les instances de traitement avec le déclencheur A réception activé pour répliquer automatiquement les formulaires reçus afin de publier les instances.

Publier : une instance de publication est un serveur AEM Forms fonctionnant en mode d’exécution de publication standard. Les instances de publication sont destinées aux utilisateurs finaux des applications de formulaires (par exemple, les utilisateurs accédant à un site Web public et envoyant des formulaires). L’élément Publier active les fonctionnalités suivantes :

  • Rendu et envoi de formulaires pour les utilisatrices et utilisateurs finaux.
  • Transmission des données de formulaire brutes envoyées aux instances de traitement pour un traitement supplémentaire et stockage dans le système d’enregistrements final. L’implémentation par défaut fournie dans AEM Forms effectue cette opération à l’aide des fonctionnalités de réplication inverse d’AEM. Un autre type d’implémentation est également disponible pour transférer directement les données du formulaire aux serveurs de traitement au lieu de les enregistrer localement d’abord (cette dernière étape constituant un prérequis pour l’activation de la réplication inverse). Les clients rencontrant des problèmes de stockage des données potentiellement sensibles sur les instances de publication peuvent utiliser cette alternative d’implémentation, car les instances de traitement se trouvent généralement dans une zone plus sécurisée.
  • Rendu et envoi de lettres et de communications interactives : une lettre et une communication interactive sont rendues sur les instances de publication et les données correspondantes sont envoyées aux instances de traitement pour le stockage et le post-traitement. Les données peuvent être sauvegardées localement sur une instance de publication et traitées par réplication inverse vers une instance de traitement (l’option par défaut) ultérieurement, ou directement transférées vers l’instance de traitement sans enregistrement sur l’instance de publication. Cette dernière implémentation est utile pour les clients soucieux de leur sécurité.

Traitement : une instance d’AEM Forms s’exécutant en mode Auteur sans utilisateurs affectés au groupe de gestionnaires de formulaires. Vous pouvez déployer AEM Forms sur OSGi en tant qu’instance de traitement. Les utilisateurs n’y sont pas affectés afin de garantir que les activités de création et de gestion de formulaire ne sont pas exécutées sur l’instance de traitement et se produisent uniquement sur l’instance d’auteur. Une instance de traitement permet les fonctionnalités suivantes :

  • Traitement des données de formulaire brutes en provenance d’une instance de publication : cela est principalement effectué sur une instance de traitement par le biais de workflows AEM qui se déclenchent lors de l’arrivée des données. Les workflows peuvent utiliser l’étape Modèle de données de formulaire prête à l’emploi pour archiver les données ou le document dans un magasin de données approprié.

  • Stockage sécurisé des données de formulaire : l’élément Traitement fournit un référentiel derrière le pare-feu pour les données de formulaire brutes qui sont également isolées des utilisateurs. Ni les concepteurs de formulaires de l’instance d’auteur, ni les utilisateurs finaux de l’instance de publication ne peuvent accéder à ce référentiel.

    note note
    NOTE
    Adobe recommande d’utiliser un magasin de données tiers pour enregistrer les données traitées finales au lieu d’utiliser le référentiel AEM.
  • Stockage et post-traitement des données de correspondance provenant d’une instance de publication : les workflows AEM exécutent le post-traitement facultatif des définitions de lettre correspondantes. Ces processus peuvent enregistrer les données finales traitées dans des magasins de données externes appropriés.

  • Hébergement de HTML Workspace  : une instance de traitement héberge le front-end de HTML Workspace. HTML Workspace fournit l’interface utilisateur pour l’affectation de tâche/groupe associée pour les processus de révision et d’approbation.

Une instance de traitement est configurée pour s’exécuter en mode de création pour les raisons suivantes :

  • Elle active la réplication inverse des données de formulaire brutes d’une instance de publication. Le gestionnaire de stockage de données par défaut requiert la fonctionnalité de réplication inverse.
  • Il est recommandé d’exécuter les workflows AEM, moyens principaux de traiter les données de formulaires brutes provenant d’une instance de publication, sur un système de style Auteur.

Exemples de topologies physiques pour AEM Forms on OSGi sample-physical-topologies-for-using-aem-forms-on-osgi

Topologie pour la capture de données, la communication interactive et le workflow basé sur l’utilisation de Forms sur OSGi topology-for-data-capture-interactive-communication-form-centric-workflow-on-osgi-capabilities

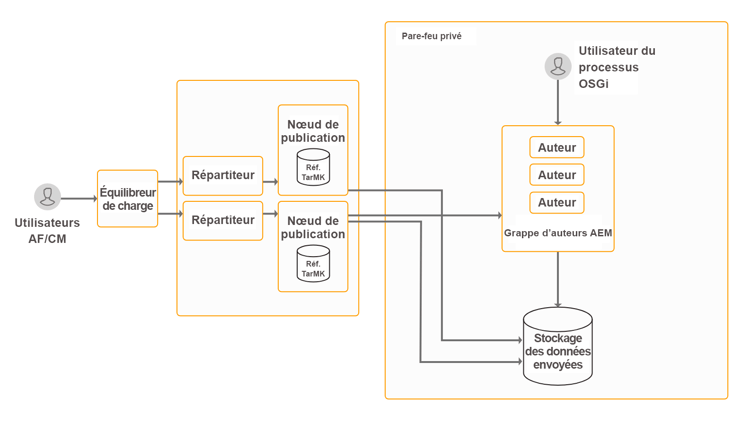

Les clients AEM Forms prévoyant d’utiliser les fonctionnalités de capture de données AEM Forms, par exemple, les formulaires adaptatifs, les formulaires HTML5 et les formulaires PDF, peuvent avoir une topologie similaire à celle présentée ci-dessous. Cette topologie est également recommandée pour l’utilisation de la fonctionnalité de communications interactives et de processus basés sur l’utilisation de Forms on OSGi, par exemple pour utiliser la boîte de réception AEM et l’application AEM Forms pour les flux de processus métier.

cas-d’utilisation-interactifs-du-workflow-osgi-af-cm

Topologie d’utilisation des fonctionnalités de dossier de contrôle pour le traitement par lots hors ligne topology-for-using-watched-folder-capabilities-for-offline-batch-processing

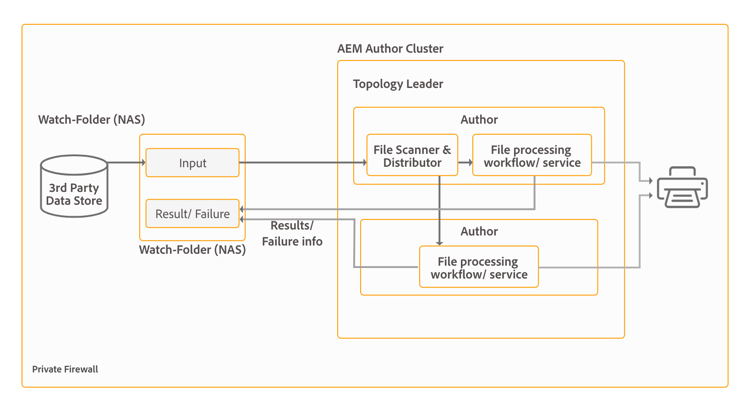

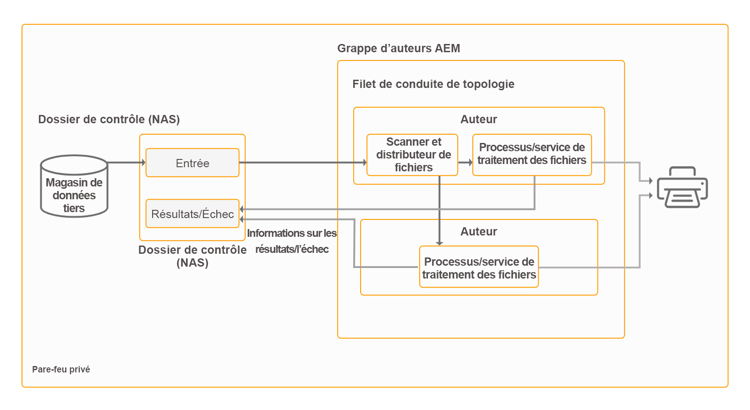

Les clientes et clients AEM Forms qui envisagent d’utiliser des dossiers de contrôle pour le traitement par lots peuvent avoir une topologie similaire à celle affichée ci-dessous. La topologie présente un environnement en cluster, mais vous décidez d’utiliser une seule instance ou une batterie de serveurs AEM Forms en fonction de la charge. La source de données tierce est votre propre système d’enregistrement. Il agit comme une source d’entrée pour les dossiers de contrôle. La topologie affiche également la sortie sous la forme d’un fichier imprimé. Vous pouvez également stocker le contenu de sortie dans un système de fichiers, l’envoyer par e-mail et utiliser d’autres méthodes personnalisées pour utiliser les résultats.

traitement-par-lot-hors-ligne-via-les-dossiers-de-contrôle

Topologie d’utilisation des fonctionnalités des services de document pour le traitement hors ligne basé sur l’API topology-for-using-document-services-capabilities-for-offline-api-based-processing

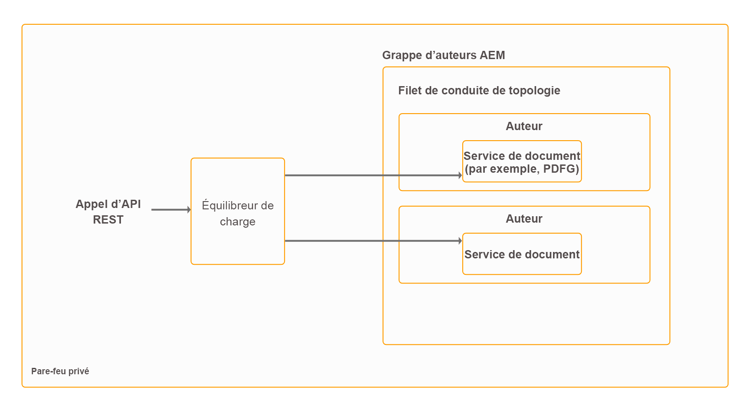

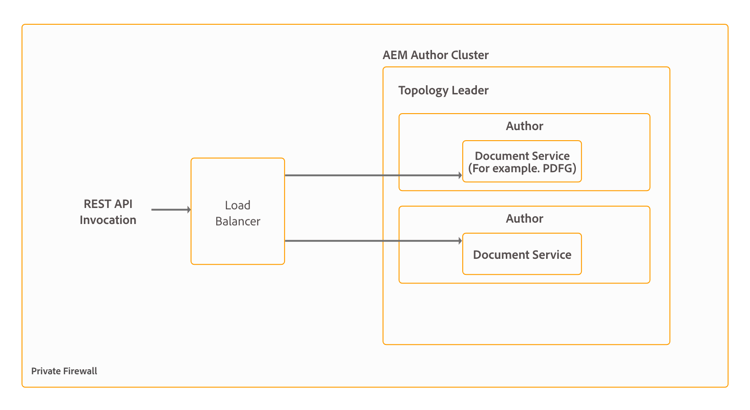

Les clientes et clients AEM Forms prévoyant d’utiliser uniquement la fonctionnalité de services de document peuvent avoir une topologie similaire à celle affichée ci-dessous. Cette topologie recommande d’utiliser un cluster de serveurs AEM Forms on OSGi. Cette topologie est recommandée lorsque la plupart des utilisateurs et utilisatrices accèdent par programmation aux fonctionnalités du serveur AEM Forms (à l’aide d’API) et que l’intervention via l’interface utilisateur est minimale. La topologie est très utile dans plusieurs cas de logiciels clients. Par exemple, plusieurs clients utilisant le service PDF Generator pour créer des documents PDF à la demande.

Bien qu’AEM Forms vous permette de configurer et d’exécuter toutes les fonctionnalités à partir d’un seul serveur, vous devez planifier la capacité, équilibrer la charge et configurer des serveurs dédiés pour des fonctionnalités spécifiques dans un environnement de production. Par exemple, pour un environnement utilisant le service PDF Generator pour convertir des milliers de pages par jour et plusieurs formulaires adaptatifs pour capturer des données, configurez des serveurs AEM Forms distincts pour le service PDF Generator et les fonctionnalités de formulaires adaptatifs. Cela permet de fournir des performances optimales et de dimensionner les serveurs indépendamment les uns des autres.

traitement-hors-ligne-basé-sur-l’api
