Arquitectura y topologías de implementación para AEM Forms architecture-and-deployment-topologies-for-aem-forms

Versión
Vínculo del artículo
AEM as a Cloud Service
Haga clic aquí
AEM 6.5
Este artículo

Arquitectura architecture

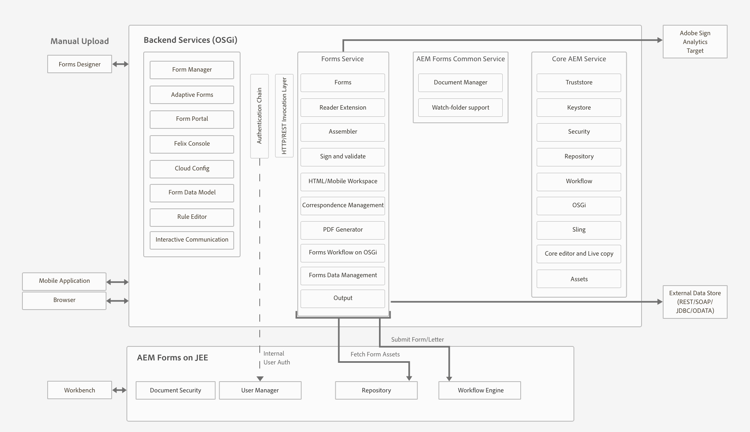

AEM Forms es una aplicación implementada en AEM como paquete de AEM. El paquete se conoce como paquete de complementos de AEM Forms. El paquete de complementos de AEM Forms contiene ambos servicios (proveedores de API), que se implementan en el contenedor OSGi de AEM y servlets o JSP (que proporcionan la funcionalidad de API de front-end y REST) administrados por el marco de trabajo de AEM Sling. El siguiente diagrama muestra esta configuración:

arquitectura

La arquitectura para AEM Forms incluye los siguientes componentes:

  • Servicios principales de AEM: servicios básicos que proporciona AEM a una aplicación implementada. Estos servicios incluyen un repositorio de contenido compatible con JCR, un contenedor de servicio OSGI, un motor de flujo de trabajo, un repositorio de confianza, un repositorio de claves, etc. Estos servicios están disponibles para la aplicación de AEM Forms, pero los paquetes de AEM Forms no los proporcionan. Estos servicios forman parte integral de la pila de AEM general y varios componentes de AEM Forms utilizan estos servicios.

  • Servicios de Forms: proporcionan funciones relacionadas con los formularios, como crear, combinar, distribuir y archivar documentos PDF, agregar firmas digitales para limitar el acceso a documentos y descodificar formularios de barras codificados. Estos servicios están disponibles públicamente para el consumo mediante el código personalizado que se ha implementado en AEM.

  • Capa web: JSP o servlets, creados sobre servicios comunes y de formularios, que proporcionan las siguientes funcionalidades:

    • Crear front-end: una interfaz de usuario de creación y administración de formularios para crear y administrar formularios.
    • Front-end Procesar y enviar formularios: interfaz de usuario final para que la utilicen los usuarios finales de AEM Forms (por ejemplo, los ciudadanos que acceden a un sitio web del Gobierno). Proporciona funciones de representación de formularios (formulario de visualización en un explorador web) y envío.
    • API de REST: los JSP y los servlets exportan un subconjunto de servicios de formularios para el que lo consuman de manera remota clientes basados en HTTP, como el SDK móvil de formularios.

AEM Forms en OSGi: AEM Forms en un entorno OSGi es AEM Author estándar o AEM Publish con el paquete de AEM Forms implementado en él. Puede ejecutar AEM Forms en OSGi en un entorno de servidor único, configuración de granjas y de clústeres. La configuración de clúster solo está disponible para instancias de autor de AEM.

La interfaz de usuario de creación de AEM Forms no es compatible con la creación de documentos de registro (DOR), formularios PDF y formularios HTML5. Estos recursos están diseñados con la aplicación independiente Forms Designer y se cargan individualmente en AEM Forms Manager.

AEM Forms en OSGi tiene capacidades de flujo de trabajo. Puede generar e implementar rápidamente flujos de trabajo básicos para diversas tareas en los formularios de AEM en OSGi.

Terminologías terminologies

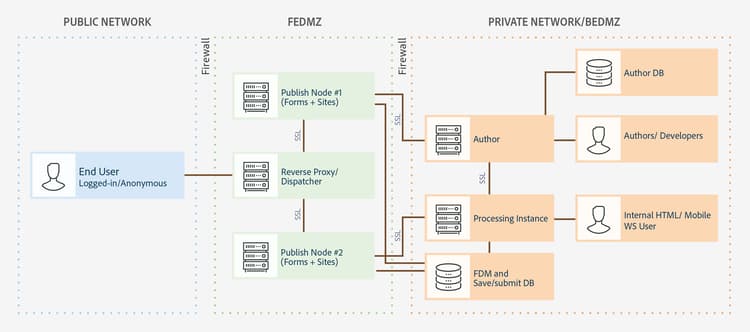

La siguiente imagen muestra varias configuraciones del servidor de AEM Forms y sus componentes que se utilizan en una implementación típica de AEM Forms:

aem_forms_-_recommendedtopology

Autor: una instancia de autor es un servidor de AEM Forms que se ejecuta en el modo de ejecución estándar de Autor. está dirigido a usuarios internos, diseñadores de formularios y de comunicaciones interactivas y desarrolladores. Habilita las siguientes funcionalidades:

  • Crear y administrar formularios y comunicaciones interactivas: los diseñadores y desarrolladores pueden crear y editar formularios adaptables y comunicaciones interactivas, cargar otros tipos de formularios creados externamente, por ejemplo, formularios creados en Adobe Forms Designer y administrar estos recursos mediante la consola de Forms Manager.
  • Publicar formularios y comunicaciones interactivas: los recursos alojados en una instancia de autor se pueden publicar en una instancia de publicación para realizar operaciones de tiempo de ejecución. La publicación de recursos utiliza las funciones de replicación de AEM. Adobe recomienda que se configure un agente de replicación en todas las instancias de autor para insertar manualmente los formularios publicados en las instancias de procesamiento y que se configure otro agente de replicación en las instancias de procesamiento con el activador Recepción habilitado para replicar automáticamente los formularios recibidos en las instancias de publicación.

Publicación: una instancia de publicación es un servidor de AEM Forms que se ejecuta en el modo de ejecución de publicación estándar. Las instancias de publicación están destinadas a los usuarios finales de aplicaciones basadas en formularios como, por ejemplo, los usuarios que acceden a un sitio web público y envían formularios. Habilita las siguientes funcionalidades:

  • Procesar y enviar formularios para usuarios finales.
  • Transportar datos de formulario enviados sin procesar a instancias de procesamiento para su procesamiento y almacenamiento posteriores en el sistema final de registro. La implementación predeterminada que se proporciona en AEM Forms logra esto al utilizar las capacidades de replicación inversa de AEM. También hay una implementación alternativa disponible para insertar directamente los datos del formulario en servidores de procesamiento en lugar de guardarlos localmente primero (siendo este último un requisito previo para que se active la replicación inversa). Los clientes que tengan dudas sobre el almacenamiento de datos confidenciales en instancias de publicación pueden participar en esto implementación alternativa, ya que las instancias de procesamiento normalmente se encuentran en una zona más segura.
  • Presentar y enviar comunicaciones y cartas interactivas: se procesa una comunicación interactiva y una carta en las instancias de publicación y los datos correspondientes se envían a instancias de procesamiento para su almacenamiento y posprocesamiento. Los datos se pueden guardar localmente en una instancia de publicación y replicarse de forma inversa en una instancia de procesamiento (opción predeterminada) posteriormente, o insertarse directamente en la instancia de procesamiento sin guardar en la instancia de publicación. Esta última implementación es útil para los clientes conscientes de la seguridad.

Procesamiento: instancia de AEM Forms que se ejecuta en el modo de ejecución de Autor sin usuarios asignados al grupo de administrador de formularios. Puede implementar AEM Forms en OSGi como instancia de procesamiento. Los usuarios no están asignados para garantizar que las actividades de creación y administración de formularios no se realicen en la instancia de procesamiento y solo se produzcan en la instancia de autor. Una instancia de procesamiento habilita las siguientes funcionalidades:

  • Procesar los datos de formulario sin procesar procedentes de una instancia de publicación: esto se logra principalmente en una instancia de procesamiento a través de flujos de trabajo de AEM que se activan cuando llegan los datos. Los flujos de trabajo pueden utilizar el paso Modelo de datos de formulario que se proporciona de forma predeterminada para archivar los datos o el documento en un almacén de datos adecuado.

  • Almacenamiento seguro de datos de formulario: el procesamiento proporciona un repositorio detrás del firewall para los datos de formulario sin procesar que están aislados de los usuarios. Ni los diseñadores de formularios de la instancia de autor ni los usuarios finales de la instancia de publicación pueden acceder a este repositorio.

    note note
    NOTE
    Adobe recomienda utilizar un repositorio de datos de terceros para guardar los datos procesados finales en lugar de utilizar el repositorio de AEM.
  • Almacenar y posprocesar los datos de correspondencia que llegan desde una instancia de publicación: los flujos de trabajo de AEM realizan el posprocesamiento opcional de las definiciones de cartas correspondientes. Estos flujos de trabajo pueden guardar los datos procesados finales en un repositorio de datos externo adecuado.

  • Alojamiento en el espacio de trabajo HTML: una instancia de procesamiento aloja el front-end para el espacio de trabajo HTML. El espacio de trabajo HTML proporciona la interfaz de usuario para la asignación de tareas/grupos asociados para los procesos de revisión y aprobación.

Una instancia de procesamiento está configurada para ejecutarse en el modo de ejecución de Autor debido a lo siguiente:

  • Permite la replicación inversa de los datos de formulario sin procesar de una instancia de publicación. El controlador de almacenamiento de datos predeterminado requiere la característica de replicación inversa.
  • Los flujos de trabajo de AEM, que son el principal medio de procesar los datos de formulario sin procesar que llegan desde una instancia de publicación, se recomiendan para ejecutarse en un sistema de estilo Autor.

Ejemplo de topologías físicas para usar AEM Forms en OSGi sample-physical-topologies-for-using-aem-forms-on-osgi

Topología para la captura de datos, comunicaciones interactivas, flujos de trabajo centrados en formularios sobre las capacidades de OSGi topology-for-data-capture-interactive-communication-form-centric-workflow-on-osgi-capabilities

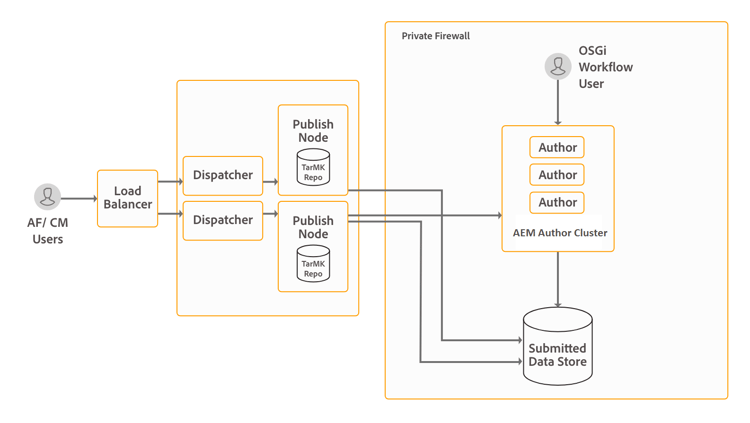

Los clientes de AEM Forms que planean utilizar las funciones de captura de datos de AEM Forms, por ejemplo, los formularios adaptables, formularios HTML5 o formularios PDF, pueden tener una topología similar a la que se muestra a continuación. Esta topología también se recomienda para utilizar comunicaciones interactivas y flujos de trabajo centrados en Forms en la capacidad OSGi, por ejemplo, para utilizar la bandeja de entrada de AEM y la aplicación de AEM Forms para flujos de trabajo de procesos empresariales.

interactive-use-cases-af-cm-osgi-workflow

Topología para el uso de las funciones de carpeta vigilada para el procesamiento por lotes sin conexión topology-for-using-watched-folder-capabilities-for-offline-batch-processing

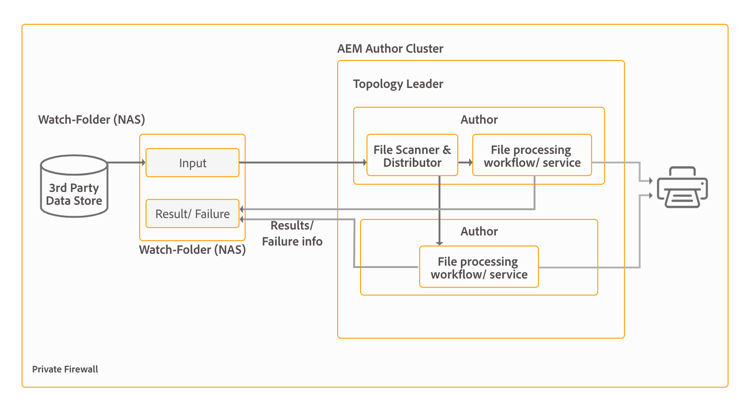

Los clientes de AEM Forms que planean utilizar carpetas vigiladas para el procesamiento por lotes pueden tener una topología similar a la que se muestra a continuación. La topología muestra un entorno agrupado, pero decide utilizar una instancia única o una granja de servidores de AEM Forms en función de la carga. La fuente de datos de terceros es su propio sistema de registro. Actúa como fuente de entrada para carpetas vigiladas. La topología también muestra los resultados en forma de archivo impreso. También puede almacenar el contenido de salida en un sistema de archivos, enviarlo por correo electrónico y utilizar otros métodos personalizados para consumir resultados.

offline-batch-processing-via-watched-folders

Topología para utilizar las funcionalidades de servicios de documentos para el procesamiento sin conexión basado en API topology-for-using-document-services-capabilities-for-offline-api-based-processing

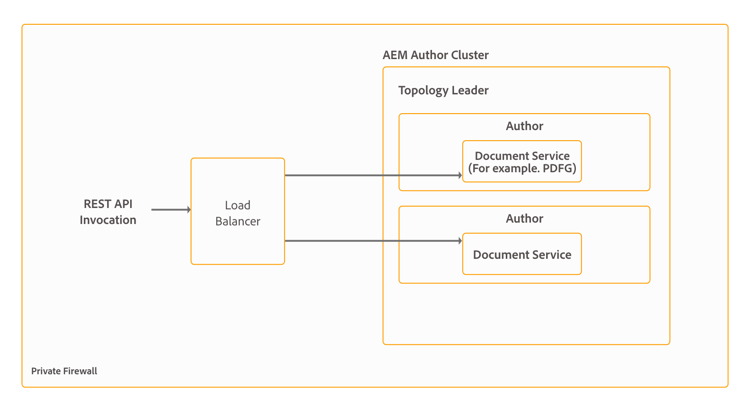

Los clientes de AEM Forms que planean utilizar únicamente la funcionalidad de servicios de documentos pueden tener una topología similar a la que se muestra a continuación. Esta topología recomienda utilizar un clúster de AEM Forms en servidores OSGi. Esta topología se recomienda cuando la mayoría de los usuarios acceden mediante programación (mediante API) al servidor de AEM Forms y la intervención a través de la interfaz de usuario es mínima. La topología es muy útil en varios casos de cliente de software. Por ejemplo, varios clientes que utilizan el servicio Generador de PDF para crear documentos PDF bajo demanda.

Aunque AEM Forms le permite configurar y ejecutar todas las funcionalidades desde un solo servidor, debe planificar la capacidad, equilibrar la carga y configurar servidores dedicados para funcionalidades específicas en un entorno de producción. Por ejemplo, en el caso de un entorno que utiliza el servicio PDF Generator para convertir miles de páginas al día y varios formularios adaptables para capturar datos, deberá configurar servidores de AEM Forms independientes para el servicio PDF Generator y las capacidades relacionadas con los formularios adaptables. Esto permite proporcionar un rendimiento óptimo y escalar los servidores de forma independiente entre sí.

offline-api-based-processing
