Ampliación de un componente de AEM Screens

En el siguiente tutorial se explican los pasos y las prácticas recomendadas para ampliar los componentes de AEM Screens predeterminados. El componente Imagen se amplía para añadir una superposición de texto de autoría.

Información general

Este tutorial está dirigido a los desarrolladores que son nuevos en AEM Screens. En este tutorial, el componente Imagen de pantalla se amplía para crear un componente de póster. Un título, una descripción y un logotipo se superponen sobre una imagen para crear una experiencia atractiva en un Canal de secuencia.

NOTA

Antes de iniciar este tutorial, se recomienda completar el tutorial: Desarrollo de un componente personalizado para AEM Screens.

Componente de póster personalizado

El componente Póster personalizado se crea ampliando el componente Imagen.

Requisitos previos

Para completar este tutorial, es necesario lo siguiente:

  1. Paquete de funciones de pantallas más recientes de AEM 6.4 o AEM 6.3 +
  2. Reproductor de AEM Screens
  3. Entorno de desarrollo local

Los pasos del tutorial y las capturas de pantalla se realizan con CRXDE-Lite. También se pueden utilizar Eclipseor IntelliJIDE para completar el tutorial. Puede encontrar más información sobre el uso de un IDE para desarrollarse con AEM aquí.

Configuración del proyecto

El código fuente de un proyecto de Screens suele gestionarse como un proyecto Maven de varios módulos. Para acelerar el tutorial, se generó un proyecto previamente utilizando el AEM Arquetipo de proyecto 13. Puede encontrar más detalles sobre la creación de un proyecto con el arquetipo del proyecto Maven AEM aquí.

  1. Descargue e instale los siguientes paquetes mediante administración del paquete CRX http://localhost:4502/crx/packmgr/index.jsp)r:

    Obtener archivo

    Obtener archivo
    Opcionalmente, si trabaja con Eclipse u otro IDE, descargue el siguiente paquete de origen. Implemente el proyecto en una instancia de AEM local mediante el comando Maven:

    mvn -PautoInstallPackage clean install

    SRC Inicio Screens We.Retail Run Project

    Obtener archivo

  2. En Administrador de paquetes CRX http://localhost:4502/crx/packmgr/index.jsp están instalados los dos paquetes siguientes:

    1. screens-weretail-run.ui.content-0.0.1-SNAPSHOT.zip
    2. screens-weretail-run.ui.apps-0.0.1-SNAPSHOT.zip

    Screens We.Retail Ejecute los paquetes Ui.Apps y Ui.Content instalados mediante el administrador de paquetes CRX

    Screens We.Retail Ejecute los paquetes Ui.Apps y Ui.Content instalados mediante el administrador de paquetes CRX

Crear el componente de póster

El componente Póster extiende el componente Imagen fuera de las pantallas del cuadro. Un mecanismo de Sling, sling:resourceSuperType, se utiliza para heredar la funcionalidad central del componente Imagen sin tener que copiar y pegar. Puede encontrar más información sobre los conceptos básicos del procesamiento de solicitudes de Sling aquí.

El componente Póster se procesa a pantalla completa en modo de previsualización/producción. En el modo de edición, es importante representar el componente de forma diferente para facilitar la creación del canal de la secuencia.

  1. En CRXDE-Lite http://localhost:4502/crx/de/index.jsp (o IDE de opción) debajo de /apps/weretail-run/components/contentcree un nuevo cq:Component denominado poster.

    Añada las siguientes propiedades al componente poster:

    <?xml version="1.0" encoding="UTF-8"?>
    <jcr:root xmlns:sling="https://sling.apache.org/jcr/sling/1.0" xmlns:cq="https://www.day.com/jcr/cq/1.0" xmlns:jcr="https://www.jcp.org/jcr/1.0"
        jcr:primaryType="cq:Component"
        jcr:title="Poster"
        sling:resourceSuperType="screens/core/components/content/image"
        componentGroup="We.Retail Run - Content"/>


    Propiedades para /apps/weretail-run/components/content/poster

    Propiedades para /apps/weretail-run/components/content/poster

    Al establecer la propiedad sling:resourceSuperTypeigual a screens/core/components/content/image, el componente Póster hereda efectivamente toda la funcionalidad del componente Imagen. Los nodos y archivos equivalentes encontrados debajo de screens/core/components/content/image se pueden agregar debajo del componente poster para sobrescribir y ampliar la funcionalidad.

  2. Copie el nodo cq:editConfig debajo de /libs/screens/core/components/content/image.Pegue el cq:editConfig debajo del componente /apps/weretail-run/components/content/poster.

    En el nodo cq:editConfig/cq:dropTargets/image/parameters, actualice la propiedad sling:resourceType a igual a weretail-run/components/content/poster.

    edit-config

    Representación XML de cq:editConfig representada a continuación:

    <?xml version="1.0" encoding="UTF-8"?>
    <jcr:root xmlns:sling="https://sling.apache.org/jcr/sling/1.0" xmlns:cq="https://www.day.com/jcr/cq/1.0" xmlns:jcr="https://www.jcp.org/jcr/1.0" xmlns:nt="https://www.jcp.org/jcr/nt/1.0"
        jcr:primaryType="cq:EditConfig">
        <cq:dropTargets jcr:primaryType="nt:unstructured">
            <image
                jcr:primaryType="cq:DropTargetConfig"
                accept="[image/.*]"
                groups="[media]"
                propertyName="./fileReference">
                <parameters
                    jcr:primaryType="nt:unstructured"
                    sling:resourceType="weretail-run/components/content/poster"
                    imageCrop=""
                    imageMap=""
                    imageRotate=""/>
            </image>
        </cq:dropTargets>
    </jcr:root>

  3. Copie el cuadro de diálogo WCM Foundation image que se utilizará para el componente poster.

    Es más fácil inicio desde un cuadro de diálogo existente y luego realizar modificaciones.

    1. Copie el cuadro de diálogo de: /libs/wcm/foundation/components/image/cq:dialog
    2. Pegue el cuadro de diálogo debajo de /apps/weretail-run/components/content/poster

    Cuadro de diálogo copiado de /libs/wcm/foundation/components/image/cq:dialog a /apps/weretail-run/components/content/poster

    Cuadro de diálogo copiado de /libs/wcm/foundation/components/image/cq:dialog a /apps/weretail-run/components/content/poster

    El componente Pantallas image está superescrito al componente WCM Foundation image. Por lo tanto, el componente poster hereda la funcionalidad de ambos. El cuadro de diálogo para el componente de póster se compone de una combinación de los cuadros de diálogo Pantallas y Fundación. Las funciones de la fusión de recursos de Sling se utilizan para ocultar campos de diálogo y fichas irrelevantes heredados de los componentes con supertipos.

  4. Actualice el cuadro de diálogo cq:en /apps/weretail-run/components/content/poster con los siguientes cambios representados en XML:

    <?xml version="1.0" encoding="UTF-8"?>
    <jcr:root xmlns:sling="https://sling.apache.org/jcr/sling/1.0" xmlns:cq="https://www.day.com/jcr/cq/1.0" xmlns:jcr="https://www.jcp.org/jcr/1.0" xmlns:nt="https://www.jcp.org/jcr/nt/1.0"
        jcr:primaryType="nt:unstructured"
        jcr:title="Poster"
        sling:resourceType="cq/gui/components/authoring/dialog">
        <content
            jcr:primaryType="nt:unstructured"
            sling:resourceType="granite/ui/components/foundation/container">
            <layout
                jcr:primaryType="nt:unstructured"
                sling:resourceType="granite/ui/components/foundation/layouts/tabs"
                type="nav"/>
            <items jcr:primaryType="nt:unstructured">
                <image
                    jcr:primaryType="nt:unstructured"
                    jcr:title="Elements"
                    sling:resourceType="granite/ui/components/foundation/section">
                    <layout
                        jcr:primaryType="nt:unstructured"
                        sling:resourceType="granite/ui/components/foundation/layouts/fixedcolumns"
                        margin="{Boolean}false"/>
                    <items jcr:primaryType="nt:unstructured">
                        <column
                            jcr:primaryType="nt:unstructured"
                            sling:resourceType="granite/ui/components/foundation/container">
                            <items
                                jcr:primaryType="nt:unstructured"
                                sling:hideChildren="[linkURL,size]">
                                <file
                                    jcr:primaryType="nt:unstructured"
                                    sling:resourceType="cq/gui/components/authoring/dialog/fileupload"
                                    autoStart="{Boolean}false"
                                    class="cq-droptarget"
                                    fieldLabel="Image asset"
                                    fileNameParameter="./fileName"
                                    fileReferenceParameter="./fileReference"
                                    mimeTypes="[image]"
                                    multiple="{Boolean}false"
                                    name="./file"
                                    title="Upload Image Asset"
                                    uploadUrl="${suffix.path}"
                                    useHTML5="{Boolean}true"/>
                                <title
                                    jcr:primaryType="nt:unstructured"
                                    sling:resourceType="granite/ui/components/foundation/form/textfield"
                                    fieldLabel="Title"
                                    name="./jcr:title"/>
                                <description
                                    jcr:primaryType="nt:unstructured"
                                    sling:resourceType="granite/ui/components/foundation/form/textarea"
                                    fieldLabel="Description"
                                    name="./jcr:description"/>
                                <position
                                    jcr:primaryType="nt:unstructured"
                                    sling:resourceType="granite/ui/components/coral/foundation/form/select"
                                    fieldLabel="Text Position"
                                    name="./textPosition">
                                    <items jcr:primaryType="nt:unstructured">
                                        <left
                                            jcr:primaryType="nt:unstructured"
                                            text="Left"
                                            value="left"/>
                                        <center
                                            jcr:primaryType="nt:unstructured"
                                            text="Center"
                                            value="center"/>
                                        <right
                                            jcr:primaryType="nt:unstructured"
                                            text="Right"
                                            value="right"/>
                                    </items>
                                </position>
                                <color
                                    jcr:primaryType="nt:unstructured"
                                    sling:resourceType="granite/ui/components/coral/foundation/form/select"
                                    fieldLabel="Text Color"
                                    name="./textColor">
                                    <items jcr:primaryType="nt:unstructured">
                                        <light
                                            jcr:primaryType="nt:unstructured"
                                            text="Light"
                                            value="light"/>
                                        <dark
                                            jcr:primaryType="nt:unstructured"
                                            text="Dark"
                                            value="dark"/>
                                    </items>
                                </color>
                            </items>
                        </column>
                    </items>
                </image>
                <accessibility
                    jcr:primaryType="nt:unstructured"
                    sling:hideResource="{Boolean}true"/>
            </items>
        </content>
    </jcr:root>


    La propiedad sling:hideChildren= "[linkURL,size]" se utiliza en el nodo items para garantizar que los campos linkURL y size se oculten en el cuadro de diálogo. No basta con quitar estos nodos del cuadro de diálogo de póster. La propiedad sling:hideResource="{Boolean}true" de la ficha de accesibilidad se utiliza para ocultar toda la ficha.

    Se añaden dos campos de selección al cuadro de diálogo para que los autores puedan controlar la posición y el color del texto del título y la descripción.

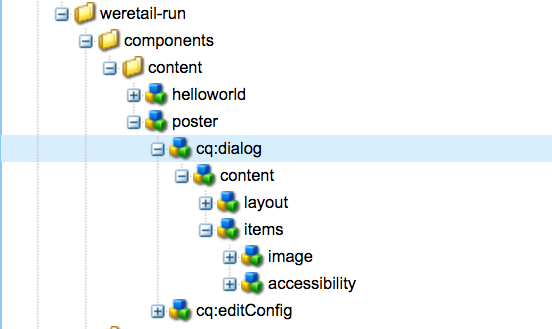

    Póster - Estructura de diálogo final

    Póster - Estructura de diálogo final

    En este punto, se puede agregar una instancia del componente poster a la página Canal inactivo en el proyecto de ejecución We.Retail: http://localhost:4502/editor.html/content/screens/we-retail-run/channels/idle-channel.edit.html.

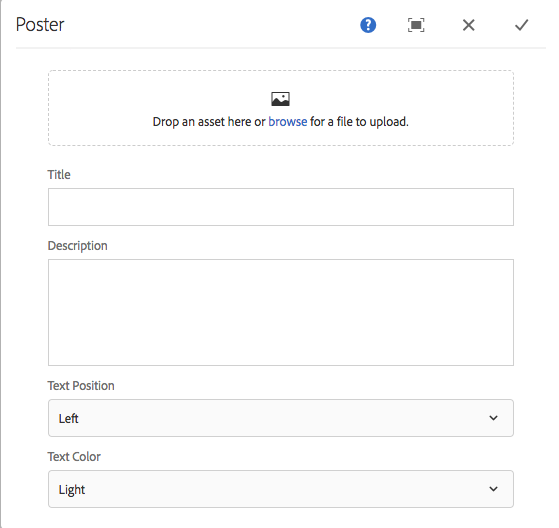

    Campos de diálogo de póster

    Campos de diálogo de póster

  5. Cree un archivo bajo /apps/weretail-run/components/content/poster con el nombre production.html.

    Rellene el archivo con lo siguiente:

    <!--/*

        /apps/weretail-run/components/content/poster/production.html

    */-->
    <div data-sly-use.image="image.js"
         data-duration="${properties.duration}"
         class="cmp-poster"
         style="background-image: url(${request.contextPath @ context='uri'}${image.src @ context='uri'});">
        <div class="cmp-poster__text
                    cmp-poster__text--${properties.textPosition @ context='attribute'}
                    cmp-poster__text--${properties.textColor @ context='attribute'}">
            <h1 class="cmp-poster__title">${properties.jcr:title}</h1>
             <h2 class="cmp-poster__description">${properties.jcr:description}</h2>
        </div>
     <img class="cmp-poster__logo" src="/content/dam/we-retail-run/logos/we-retail-run_dark.png" alt="we-retail-logo" />
    </div>


    Arriba está el marcado de producción para el componente de póster. La secuencia de comandos HTL anula screens/core/components/content/image/production.html. El image.js es una secuencia de comandos del lado del servidor que crea un objeto de imagen similar a POJO. Luego se puede llamar al objeto Image para representar el src como una imagen de fondo de estilo en línea.

    The h1 y las etiquetas h2 se agregan para mostrar el Título y la Descripción en función de las propiedades del componente: ${properties.jcr:title} y ${properties.jcr:description}.

    Alrededor de las etiquetas h1 y h2 hay un contenedor div con tres clases CSS con variaciones de " cmp-poster__text". El valor de las propiedades textPosition y textColor se utiliza para cambiar la clase CSS representada en función de la selección de cuadro de diálogo del autor. En la siguiente sección, se escriben las CSS de las bibliotecas de cliente para habilitar estos cambios en la pantalla.

    Un logotipo también se incluye como superposición en el componente. En este ejemplo, la ruta al logotipo de We.Retail está codificada en DAM. Según el caso de uso, puede que sea más lógico crear un nuevo campo de diálogo para que la ruta del logotipo sea un valor que se rellene dinámicamente.

    Tenga en cuenta también que la notación BEM (Modificador de elemento de bloque) se utiliza con el componente. BEM es una convención de codificación CSS que facilita la creación de componentes reutilizables. BEM es la notación utilizada por Componentes principales de AEM. Puede encontrar más información en: https://getbem.com/

  6. Cree un archivo bajo /apps/weretail-run/components/content/poster con el nombre edit.html.

    Rellene el archivo con lo siguiente:

    <!--/*

        /apps/weretail-run/components/content/poster/edit.html

    */-->

    <div class="aem-Screens-editWrapper ${image.cssClass} cmp-poster" data-sly-use.image="image.js" data-emptytext="${'Poster' @ i18n, locale=request.locale}">
        <img class="cmp-poster__image" src="${request.contextPath}${image.src @ context='uri'}" width="100%" />
        <div class="cmp-poster__text
               cmp-poster__text--${properties.textPosition @ context='attribute'}
           cmp-poster__text--${properties.textColor @ context='attribute'}">
          <p class="cmp-poster__title">${properties.jcr:title}</p>
          <p class="cmp-poster__description">${properties.jcr:description}</p>
        </div>
    </div>


    Arriba se encuentra la marca edit para el componente de póster. La secuencia de comandos HTL anula /libs/screens/core/components/content/image/edit.html. El marcado es similar al de production.html y mostrará el título y la descripción encima de la imagen.

    Se agrega aem-Screens-editWrapperpara que el componente no se procese a pantalla completa en el editor. El atributo data-emptytext garantiza que se muestre un marcador de posición cuando no se haya rellenado ninguna imagen o contenido.

Crear bibliotecas del lado del cliente

Las bibliotecas del lado del cliente proporcionan un mecanismo para organizar y administrar los archivos CSS y JavaScript necesarios para una implementación AEM. Puede encontrar más información sobre el uso de bibliotecas del lado del cliente aquí.

Los componentes de AEM Screens se procesan de forma distinta en el modo de edición frente al modo de Previsualización/producción. Se crean dos conjuntos de bibliotecas de cliente: uno para el modo de edición y otro para la Previsualización/producción.

  1. Cree una carpeta para las bibliotecas del lado del cliente para el componente Póster.

    Debajo de /apps/weretail-run/components/content/poster,cree una nueva carpeta con el nombre clientlibs.

    2018-05-03_at_1008pm

  2. Debajo de la carpeta clientlibs, cree un nuevo nodo denominado shared de tipo cq:ClientLibraryFolder.

    2018-05-03_at_1011pm

  3. Añada las siguientes propiedades en la biblioteca de cliente compartida:

    • allowProxy | Booleano | true
    • categories | Cadena[] | cq.screens.components

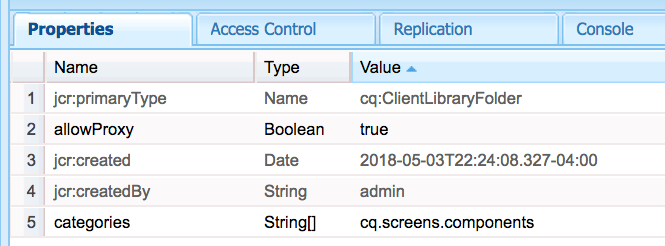

    Propiedades para /apps/weretail-run/components/content/poster/clientlibs/shared

    Propiedades para /apps/weretail-run/components/content/poster/clientlibs/shared

    La propiedad categories es una cadena que identifica la biblioteca del cliente. La categoría cq.screens.components se utiliza tanto en el modo de edición como en el modo de Previsualización/producción. Por lo tanto, cualquier CSS/JS definido en la clientlib shared se carga en todos los modos.

    Se recomienda no exponer nunca ninguna ruta directamente a /apps en un entorno de producción. La propiedad allowProxy garantiza que se haga referencia a CSS de la biblioteca de cliente y a JS mediante un prefijo /etc.clientlibs. Puede encontrar más información sobre la propiedad allowProxy aquí.

  4. Cree un archivo con el nombre css.txt debajo de la carpeta compartida.

    Rellene el archivo con lo siguiente:

    #base=css

    styles.less

  5. Cree una carpeta con el nombre css debajo de la carpeta shared. Añada un archivo denominado style.less debajo de la carpeta css. La estructura de las bibliotecas cliente ahora debería tener este aspecto:

    2018-05-03_at_1057pm

    En lugar de escribir CSS directamente, este tutorial utiliza MENOS. LESSes un precompilador de CSS popular que admite variables, mezclas y funciones de CSS. AEM bibliotecas cliente admiten de forma nativa la compilación LESS. Se pueden utilizar sass u otros precompiladores, pero es necesario compilarlos fuera de AEM.

  6. Rellene /apps/weretail-run/components/content/poster/clientlibs/shared/css/styles.less con lo siguiente:

    /*
     /apps/weretail-run/components/content/poster/clientlibs/shared/css/styles.less
     Poster Component - Shared Style
    */

    @import url('https://fonts.googleapis.com/css?family=Fjalla+One|Open+Sans:400i');

    @text-light-color: #fff;
    @text-dark-color: #000;
    @title-font-family: 'Fjalla One', sans-serif;
    @description-font-family: 'Open Sans', sans-serif;

    .cmp-poster {

          &__text {
          position: absolute;
          color: @text-light-color;
          top: 0;
          text-align:center;
          width: 100%;

          &--left {
           text-align: left;
                 margin-left: 1em;
          }

          &--right {
           text-align: right;
                 margin-right: 1em;
          }

          &--dark {
           color: @text-dark-color;
          }
        }

        &__title {
          font-weight: bold;
             font-family: @title-font-family;
             font-size: 1.2em;
        }

        &__description {
      font-style: italic;
            font-family: @description-font-family;
     }

    }

    NOTA

    Las fuentes web de Google se utilizan para las familias de fuentes. Las fuentes web requieren conectividad a Internet y no todas las implementaciones de pantallas tendrán una conexión fiable. La planificación del modo sin conexión es una consideración importante para las implementaciones de Pantallas.

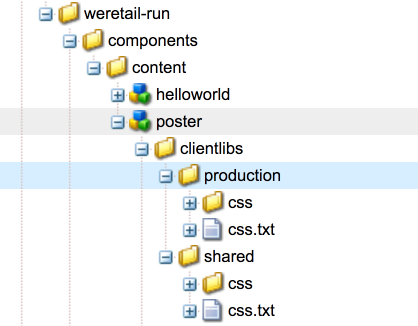

  7. Copie la carpeta de la biblioteca de cliente shared. Póngalo como hermano y cámbiele el nombre production.

    2018-05-03_at_1114pm

  8. Actualice la propiedad categories de la clientlibrary de producción para que sea cq.screens.components.production.

    La categoría cq.screens.components.production garantiza que los estilos solo se carguen en modo Previsualización/Producción.

    Propiedades para /apps/weretail-run/components/content/poster/clientlibs/production

    Propiedades para /apps/weretail-run/components/content/poster/clientlibs/production

  9. Rellene /apps/weretail-run/components/content/poster/clientlibs/production/css/styles.less con lo siguiente:

    /*
     /apps/weretail-run/components/content/poster/clientlibs/production/css/styles.less
     Poster Component - Production Style
    */

    .cmp-poster {

        background-size: cover;
     height: 100%;
     width: 100%;
     position:absolute;

         &__text {

            top: 2em;

            &--left {
                width: 40%;
                top: 5em;
            }

            &--right {
                width: 40%;
                right: 1em;
            }
        }

        &__title {
      font-size: 5rem;
      font-weight: 900;
      margin: 0.1rem;
     }

     &__description {
      font-size: 2rem;
      margin: 0.1rem;
      font-weight: 400;

     }

        &__logo {
      position: absolute;
      max-width: 200px;
      top: 1em;
      left: 0;
     }

    }


    Los estilos anteriores muestran el Título y la Descripción en una posición absoluta en la pantalla. El título se mostrará mucho más grande que la descripción. La notación BEM del componente facilita considerablemente el alcance de los estilos dentro de la clase cmp-poster.

Una tercera categoría clientlibrary: cq.screens.components.edit se puede usar para agregar Editar solamente estilos específicos al componente.

Categoría de Clientlib Uso
cq.screens.components Estilos y secuencias de comandos que se comparten entre los modos de edición y producción
cq.screens.components.edit Estilos y secuencias de comandos que solo se utilizan en el modo de edición
cq.screens.components.production Estilos y secuencias de comandos que solo se utilizan en el modo de producción

Añadir componente de póster a un Canal de secuencia

El componente Póster está diseñado para utilizarse en un Canal de secuencia. El paquete de inicio de este tutorial incluía un Canal de inactividad. El Canal de inactividad está preconfigurado para permitir componentes del grupo Ejecución de We.Retail - Contenido. El grupo del componente Póster se establece en We.Retail Run - Content y está disponible para agregarse al canal.

  1. Abra el Canal de inactividad del proyecto de ejecución We.Retail: http://localhost:4502/editor.html/content/screens/we-retail-run/channels/idle-channel.edit.html

  2. Arrastre + Coloque una nueva instancia del componente Póster desde la barra lateral de la página a la página.

    2018-05-07_at_3_23pm

  3. Edite el cuadro de diálogo del componente Póster para añadir una imagen, un título y una descripción. Utilice las opciones Posición del texto y Color del texto para asegurarse de que el Título/Descripción se puede leer sobre la imagen.

    2018-05-07_at_3_25pm

  4. Repita los pasos anteriores para agregar algunos componentes de póster. Añada transiciones entre los componentes.

    2018-05-07_at_3_28pm

Colocando todo

El siguiente vídeo muestra el componente terminado y cómo se puede agregar a un canal de secuencia. A continuación, el Canal se agrega a la pantalla Ubicación y, finalmente, se asigna a un reproductor de Pantallas.

Código finalizado

A continuación se muestra el código terminado del tutorial. Los screens-weretail-run.ui.apps-0.0.1-SNAPSHOT.zip y screens-weretail-run.ui.content-0.0.1-SNAPSHOT.zip son los paquetes de AEM compilados. El SRC-screen-weretail-run-0.0.1.zip es el código fuente no compilado que se puede implementar con Maven.

Obtener archivo

Obtener archivo

SRC Final Screens We.Retail Run Project

Obtener archivo

En esta página
