Diseño adaptable responsive-layout

AEM le permite tener un diseño adaptable para las páginas mediante el uso de la variable Contenedor de diseño componente.

Proporciona un sistema de párrafos que le permite colocar componentes en una cuadrícula adaptable. Esta cuadrícula puede reorganizar el diseño según el tamaño y el formato del dispositivo o la ventana. El componente se utiliza junto con el Diseño modo, que le permite crear y editar su diseño interactivo en función del dispositivo.

El contenedor de diseño:

  • Proporciona un ajuste horizontal a la cuadrícula, junto con la capacidad de colocar componentes en la cuadrícula en paralelo y definir cuándo deben contraerse o redistribuirse.
  • Utiliza puntos de interrupción predefinidos (por ejemplo, para un teléfono, una tableta, etc.) para permitirle definir el comportamiento requerido del contenido para los dispositivos o la orientación relacionados.
    • Por ejemplo, puede personalizar el tamaño del componente o si el componente se puede ver en dispositivos específicos.
  • Se puede anidar para permitir el control de columnas.

A continuación, el usuario puede ver cómo se representa el contenido para dispositivos específicos mediante el emulador.

AEM realiza un diseño interactivo para sus páginas mediante una combinación de diferentes mecanismos:

  • Componente Contenedor de diseño

    Este componente está disponible en el navegador de componentes y proporciona un sistema de párrafos de red que le permite añadir y colocar componentes en una cuadrícula interactiva. También se puede establecer como sistema de párrafos predeterminado en la página.

  • Modo de diseño

    Después de colocar el contenedor de diseño en la página, puede usar el modo de diseño para colocar el contenido en la red interactiva.

  • Emulador
    Esto permite crear y editar sitios web interactivos que reorganizan el diseño según el tamaño del dispositivo o la ventana, mediante el cambio de tamaño de los componentes de forma interactiva. A continuación, el usuario puede ver cómo se representa el contenido mediante el emulador.

Con estos mecanismos de cuadrícula adaptable puede hacer lo siguiente:

  • Utilizar puntos de interrupción para definir diferentes diseños de contenido según la anchura del dispositivo (en relación con el tipo y la orientación del dispositivo).
  • Utilizar estos mismos puntos de interrupción y diseños de contenido para asegurarse de que el contenido es adaptable al tamaño de la ventana del navegador en el escritorio.
  • Utilizar el ajuste horizontal a la cuadrícula que le permite colocar componentes en la cuadrícula, cambiar su tamaño según sea necesario y definir cuándo deben contraerse o redistribuirse lateralmente o arriba/abajo.
  • Ocultar componentes de diseños de dispositivo específicos.
  • Realizar el control de columnas.

Según el proyecto, el contenedor de diseño se puede utilizar como sistema de párrafos predeterminado para las páginas o como componente disponible para añadirse a su página mediante el explorador de componentes (o ambos).

TIP
El Adobe proporciona Documentación de GitHub AEM AEM del diseño interactivo como referencia que se puede dar a los desarrolladores de front-end para que puedan utilizar la cuadrícula de la fuera de la red de la interfaz de usuario de, por ejemplo, al crear maquetas de HTML AEM estáticos para un sitio futuro en el que se vaya a realizar un seguimiento de la interfaz de usuario de la interfaz de usuario de la aplicación de red.
NOTE
El uso de los mecanismos anteriores se habilita en la configuración de la plantilla. Consulte el documento Configuración del diseño interactivo para obtener más información.

Definiciones de diseños, emulación de dispositivos y puntos de interrupción layout-definitions-device-emulation-and-breakpoints

Al crear el contenido de su sitio web desea asegurarse de que el contenido se muestre correctamente según el dispositivo utilizado para ello.

AEM definir diseños según la anchura del dispositivo:

  • El emulador permite emular estos diseños en una amplia gama de dispositivos. Además del tipo de dispositivo, la orientación, que se selecciona mediante la opción Rotar dispositivo, puede afectar al punto de interrupción seleccionado a medida que cambia la anchura.

  • Los puntos de interrupción son puntos que separan las definiciones de diseño.

    • Definen efectivamente la anchura máxima (en píxeles) de cualquier dispositivo que utilice un diseño específico.
    • Normalmente, los puntos de interrupción son válidos para una selección de dispositivos, en función del ancho de sus pantallas.
    • El alcance de un punto de interrupción se extiende hacia la izquierda hasta el siguiente punto de interrupción.
    • No puede seleccionar específicamente un punto de interrupción; al seleccionar el dispositivo y la orientación se selecciona automáticamente el punto de interrupción adecuado.

El dispositivo Escritorio no tiene una anchura específica y está relacionado con el punto de interrupción predeterminado (por ejemplo, todo lo que está por encima del último punto de interrupción configurado).

NOTE
Es posible definir puntos de interrupción para cada dispositivo individual, pero esto incrementaría drásticamente los trabajos de definición de diseño y mantenimiento.

Al seleccionar en el emulador un dispositivo específico para emular y definir el diseño, el punto de interrupción relacionado también queda resaltado. Cualquier cambio de diseño que realice será aplicable a otros dispositivos a los que se aplique el punto de interrupción. Es decir, cualquier dispositivo situado a la izquierda del marcador de punto de interrupción activo, pero antes del marcador de punto de interrupción siguiente.

Por ejemplo, si selecciona el dispositivo iPhone 6 Plus (definido con una anchura de 540 píxeles) para emulación y diseño, se activa también el punto de interrupción Teléfono (definido como 768 píxeles). Cualquier cambio de diseño que realice en iPhone 6 es aplicable a otros dispositivos en el punto de interrupción Teléfonos, como iPhone 5 (definido como 320 píxeles).

Emuladores

Selección de un dispositivo para emular selecting-a-device-to-emulate

  1. Abra la página necesaria para editarla. Por ejemplo:

    http://<host>:<port>/editor.html/content/wknd/en/sports/la-skateparks.html

  2. Seleccione el icono Emulador de la barra de herramientas superior:

    Botón Emulador

  3. Se abrirá la barra de herramientas del emulador.

    Barra de herramientas del emulador

    La barra de herramientas del emulador muestra opciones de diseño adicionales:

    • Rotar dispositivo : Permite girar un dispositivo desde la orientación vertical (vertical) a la horizontal (horizontal) y a la inversa.

    Botón Girar el dispositivo a horizontal
    Botón Girar el dispositivo a vertical

    • Seleccionar dispositivo: le permite definir un dispositivo específico para emular de una lista (consulte el paso siguiente para obtener detalles)

    Botón Seleccionar dispositivo

  4. Para seleccionar un dispositivo específico para emular, puede hacer lo siguiente:

    • Utilizar el icono Seleccionar dispositivo y seleccionarlo desde un selector desplegable.
    • Seleccione el indicador de dispositivo en la barra de herramientas del emulador.

    Menú desplegable Seleccionar dispositivo

  5. Una vez que haya seleccionado un dispositivo específico, puede:

    • Ver el marcador activo del dispositivo seleccionado; por ejemplo,  iPad.
    • Ver el marcador activo del punto de interrupción adecuado; por ejemplo, Tableta.
    • La línea discontinua azul representa el pliegue para el dispositivo seleccionado (en este caso, un iPhone 6 Plus en orientación vertical).

    El pliegue

    • El pliegue también se puede considerar el salto de línea de la página (no confundir con los puntos de interrupción) del contenido. Esto se muestra para mayor comodidad, a fin de mostrar qué parte del contenido ve el usuario en el dispositivo antes de desplazarse.
    • La línea para el pliegue no se muestra si la altura del dispositivo que se está emulando es mayor que el tamaño de pantalla.
    • El pliegue se muestra para la comodidad del autor y no aparece en la página publicada.

Adición de un contenedor de diseño y su contenido (modo de edición) adding-a-layout-container-and-its-content-edit-mode

Un contenedor de diseño es un sistema de párrafos que:

  • Contiene otros componentes.
  • Define el diseño.
  • Responde a los cambios.
NOTE
Si no está disponible, la variable Contenedor de diseño debe ser explícitamente activado para un sistema de párrafos o una página.
  1. El contenedor de diseño está disponible como componente estándar en el navegador de componentes. Desde aquí puede arrastrarlo a la ubicación requerida en la página después de la cual puede ver el Arrastrar componentes aquí marcador.

  2. A continuación, puede agregar componentes al contenedor del diseño. Estos componentes contendrán el contenido real:

    Contenedor de diseño

Selección y ejecución de una acción en un contenedor de diseños (modo de edición) selecting-and-taking-action-on-a-layout-container-edit-mode

Al igual que con otros componentes, puede seleccionar un contenedor de diseño (cuando se encuentra en ) y luego actuar en él (cuando se encuentra en Editar modo):

CAUTION
Como un contenedor de diseño es un sistema de párrafos, al eliminar el componente se eliminará tanto la cuadrícula de diseño como todos los componentes (y su contenido) que se encuentren dentro del contenedor.
  1. Si pasa el ratón por encima o selecciona el marcador de posición de la cuadrícula, se muestra el menú de acción.

    Agregar al contenedor de diseño

    Debe seleccionar la opción Principal.

    Botón Principal

  2. Si el componente de diseño está anidado, la selección de la opción Principal presenta una lista desplegable de opciones que le permite seleccionar el contenedor de diseños anidado o sus elementos principales.

    Cuando pasa el ratón sobre los nombres de contenedor en la lista desplegable, los contornos se muestran en la página.

    • El contenedor de diseños anidado en la parte inferior se muestra en azul.
    • Cada contenedor sucesivo aparece en un tono más claro de azul.

    Contenedores anidados

  3. Toda la cuadrícula se resalta con su contenido. Se muestra la barra de herramientas de acciones, desde donde puede seleccionar una acción como Eliminar.

Definición de diseños (modo de diseño) defining-layouts-layout-mode

NOTE
Puede definir un diseño distinto para cada punto de interrupción (tal y como determinan el tipo y la orientación del dispositivo emulado).

Para configurar el diseño de una cuadrícula interactiva implementada con el contenedor de diseño, debe usar el modo Diseño.

El modo Diseño puede iniciarse de dos formas.

  • Mediante el uso del menú de modo de la barra de herramientas y seleccionando el modo  Diseño.

    • Seleccione el modo Diseño del mismo modo que si desea cambiar al modo  Editar  o  Segmentación.
    • El modo Diseño  se mantiene y no abandona el modo Diseño  hasta que se selecciona otro modo a través del selector correspondiente.
  • Cuándo edición de un componente individual.

    • Mediante la opción Diseño en el menú de acción rápida del componente, puede cambiar al modo Diseño.
    • El modo Diseño persiste mientras se edita el componente y vuelve al modo Editar en cuanto el enfoque cambia a otro componente.

En el modo de diseño, puede ejecutar una serie de acciones a una cuadrícula:

  • Redimensionar los componentes del contenido utilizando los puntos azules. Al redimensionar, siempre se hará un ajuste a la cuadrícula. Al redimensionar, se muestra la cuadrícula de fondo como referencia para la alineación:

    Cambiar el tamaño de los componentes

    note note
    NOTE
    Se mantienen las proporciones y relaciones al cambiar el tamaño de componentes como Imágenes.
  • Seleccione un componente de contenido, la barra de herramientas le permite:

    • Principal : permite seleccionar todo el componente del contenedor de diseños para realizar acciones en conjunto.
    • Flotar a una línea nueva: se mueve el componente a una línea nueva, según el espacio disponible en la cuadrícula.
    • Ocultar componente: el componente se hace invisible (puede restaurarse desde la barra de herramientas del contenedor de diseños).

    Ocultar componente

  • Entrada Diseño modo puede seleccionar el Arrastre los componentes aquí para seleccionar todo el componente. La barra de herramientas se muestra para este modo.

    La barra de herramientas tiene diferentes opciones en función del estado del componente de diseño y de los componentes que le pertenecen. Por ejemplo:

    • Principal: seleccione el componente principal.

      Botón Principal

    • Mostrar componentes ocultos: permite mostrar todos los componentes o cada componente por separado. El número indica cuántos componentes ocultos existen en ese momento. El contador muestra cuántos componentes hay ocultos.

      Botón Mostrar componentes ocultos

    • Revertir diseño de punto de interrupción: volver al diseño predeterminado. No se impone ningún diseño personalizado.

      Botón Revertir diseño de punto de interrupción

    • Flotar hasta una nueva línea: suba el componente una posición si el espacio lo permite.

      Botón Flotar a una línea nueva

    • Ocultar componente: oculte el componente actual.

      Ocultar botón de componente

    note note
    NOTE
    En el ejemplo anterior, las acciones de flotar y ocultar están disponibles porque este contenedor de diseño está anidado en un contenedor de diseño principal.

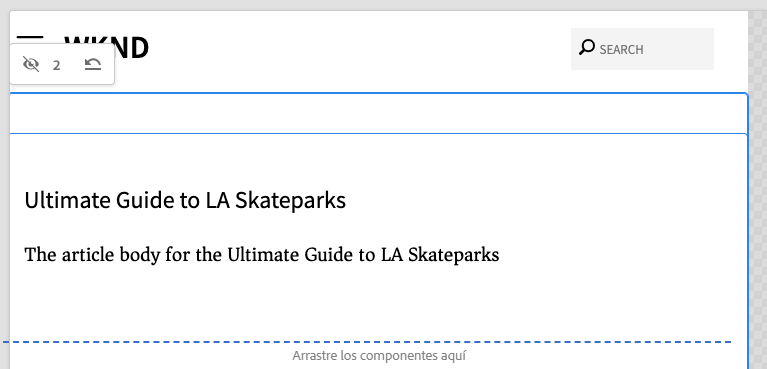

    • Mostrar los componentes: permite seleccionar los componentes principales para mostrar la barra de herramientas de acciones con la opción Mostrar componentes ocultos. En este ejemplo, hay dos componentes ocultos.

      Mostrar componentes

    Si se selecciona la opción Mostrar componentes ocultos, se mostrarán en azul los componentes que están ocultos actualmente en sus posiciones originales.

    Botón Restaurar todo

    La selección de la opción Restaurar todo permitirá que se muestren todos los componentes ocultos.
