Usar el modo Diseño para cambiar el tamaño de los componentes

Última actualización: 2023-11-07
  • Creado para:
  • User

La interfaz de creación de formularios adaptables le permite cambiar el tamaño de los componentes mediante el modo Diseño. Arrastre y suelte los puntos azules dentro de las columnas para definir los puntos iniciales y finales para colocar los componentes. Aparecen puntos azules tras pulsar el componente en la cuadrícula adaptable. La cuadrícula adaptable consta de 12 columnas iguales. El sombreado de color blanco y azul en las columnas alternativas diferencia una columna de la otra.

Puede utilizar el modo Diseño para cambiar el tamaño de los componentes de todos los tipos de dispositivos, como escritorio, tableta, teléfono y otros dispositivos más pequeños. La tableta deriva automáticamente la configuración del diseño de la versión de escritorio y los dispositivos más pequeños derivan la configuración del diseño del teléfono. Con todo, puede anular las configuraciones derivadas automáticamente para definir una configuración diferente para cada tipo de dispositivo.

NOTA

Si crea el canal web mediante Canal Imprimir como principal para una comunicación interactiva, los componentes disponibles para cambiar el tamaño también incluyen los subformularios y campos que se generan automáticamente en el canal Web mediante el canal Imprmir. El canal Web conserva el diseño de los elementos del canal Imprimir en el modo Diseño.

Acceder al modo Diseño

Seleccione Diseño de la lista desplegable que aparece en la parte superior de la interfaz de creación de comunicaciones interactivas, junto a la opción Vista previa. El formulario se muestra en el modo Diseño.

  1. Inicie sesión en la instancia de autor de AEM y navegue hasta Adobe Experience Manager > Formularios > Formularios y documentos.

  2. Crear un Comunicación interactiva o abra una existente.

  3. Seleccione Diseño en la lista desplegable que aparece en la parte superior junto a la opción Vista previa. El formulario se muestra en el modo Diseño.

    Modo de diseño para comunicaciones interactivas

Cambiar el tamaño de los componentes

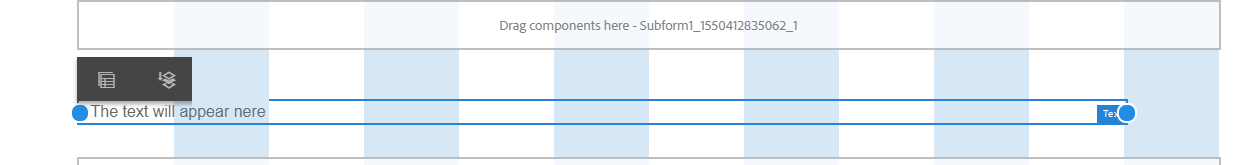

  1. En el modo Diseño, pulse en el componente para cambiar su tamaño. Los puntos azules se muestran al principio y al final de la cuadrícula adaptable.

  2. Arrastre y suelte los puntos azules para definir la posición del componente en la cuadrícula adaptable.

    Cambiar el tamaño mediante el modo Diseño

    La barra de herramientas que se muestra después de pulsar los componentes consta de las siguientes opciones:

    • Principal: seleccione el elemento principal de un componente.
    • Flotar a una línea nueva: mover el componente a la línea siguiente si hay varios componentes dentro de la misma línea.

    Puede deshacer todos los cambios de tamaño y aplicar el diseño predeterminado al panel que contiene los componentes cambiados de tamaño mediante la opción Revertir diseño de punto de interrupción ( Revertir punto de interrupción). Pulse el elemento principal del componente cuyo tamaño se ha cambiado para ver la opción.

    NOTA

    No puede cambiar el tamaño de los componentes de la columna de tabla, barra de herramientas, botón de barra de herramientas y área de destino con el modo Diseño. Utilice el modo Estilo para cambiar el tamaño de estos componentes.

Ejemplo

Objetivo: desea insertar un componente de tabla y un componente de imagen y colocarlos en paralelo en una comunicación interactiva.

  1. Inserte los componentes de tabla e imagen mediante el modo de edición en el canal Web de una comunicación interactiva. El componente de imagen se muestra después del componente de tabla.

  2. Cambie al modo Diseño y pulse el componente Tabla. Los puntos azules para cambiar el tamaño del componente se muestran en las columnas 1 y 12.

  3. Arrastre y suelte el punto azul de la columna 12 a la columna 6 de la cuadrícula adaptable.

    Definir el punto final de la tabla

  4. De forma similar, seleccione el componente Imagen y arrastre y suelte el punto azul de la columna 1 a la columna 7 de la cuadrícula adaptable. Los componentes de tabla e imagen se muestran paralelos entre sí.

    Tabla e imagen en paralelo en el modo Diseño

    Puede seleccionar el componente Imagen y pulsar la opción Flotar a una línea nueva, disponible en la barra de herramientas para cambiar el componente Imagen a la línea siguiente.

Cambiar el tamaño de los paneles

Ejecute los siguientes pasos si desea cambiar el tamaño de todo el panel en lugar de componentes individuales:

  1. Pulse cualquiera de los componentes del panel cuyo tamaño desee cambiar, elija Seleccionar principal y seleccione la primera opción de la lista desplegable, si el panel es el elemento principal inmediato del componente.

    Los puntos azules se muestran al principio y al final de la cuadrícula adaptable.

  2. Arrastre y suelte los puntos azules para definir la posición del panel en la cuadrícula adaptable. Puede repetir los pasos 1 y 2 y seleccionar Seleccionar principal para desplazar el panel cuyo tamaño se ha cambiado a la línea siguiente.

Definir el diseño de varias columnas para un panel

Ejecute los siguientes pasos para definir el número de columnas para un panel:

  1. En el modo Editar, pulse el panel, seleccione Configurar luego la opción Adaptable: Todo lo que hay en la página sin navegación de la lista desplegable Diseño del panel.

  2. Pulse Guardar para guardar las propiedades.

  3. En el modo Diseño, pulse cualquiera de los componentes del panel y elija Seleccionar principal y seleccione el panel.

  4. Pulse varias columnas y seleccione el número de columnas de la lista desplegable. El número de columnas puede oscilar entre 1 y 12. El panel se divide en un diseño de varias columnas.

varias columnas en el modo Diseño

Desactivar el modo Diseño para formularios con un diseño adaptable antiguo

Puede desactivar el modo Diseño para formularios con un diseño adaptable antiguo editando las propiedades de la plantilla utilizada en el formulario.

Siga estos pasos para desactivar el modo Diseño:

  1. Seleccione Herramientas > General > Plantillas y abra la plantilla utilizada en el formulario en el modo Editar.

  2. Seleccione el contenedor del Documento en el panel izquierdo y pulse Directiva.

    Desactivar el modo Diseño

  3. Pulse la pestaña Configuración de diseño y seleccione Desactivar el modo Diseño.

  4. Pulse Guardar cambios para guardar las propiedades de la plantilla.
