Tutorial: Criar modelo de dados de formulário

04-create-form-data-model-main

Este tutorial é uma etapa do Criar seu primeiro formulário adaptável série. É recomendável seguir a série em sequência cronológica para entender, executar e demonstrar o caso de uso tutorial completo.

Sobre o tutorial

AEM Forms o módulo de integração de dados permite criar um modelo de dados de formulário a partir de diferentes fontes de dados de backend, como AEM perfil de usuário, serviços Web RESTful, serviços Web baseados em SOAP, serviços OData e bancos de dados relacionais. É possível configurar objetos e serviços do modelo de dados em um modelo de dados de formulário e associá-lo a um formulário adaptável. Os campos de formulário adaptável são vinculados às propriedades de objetos do modelo de dados. Os serviços permitem preencher previamente o formulário adaptável e gravar os dados de formulário enviados de volta no objeto de modelo de dados.

Para obter mais informações sobre a integração de dados de formulário e o modelo de dados de formulário, consulte Integração de dados do AEM Forms.

Este tutorial o orienta pelas etapas para preparar, criar, configurar e associar um modelo de dados de formulário a um formulário adaptável. Ao final deste tutorial, você poderá:

O modelo de dados de formulário será semelhante ao seguinte:

form-data-model_l

A. Fontes de dados configuradas B. Esquemas da fonte de dados C. Serviços disponíveis D. Objetos do modelo de dados E. Serviços configurados

Pré-requisitos

Antes de começar, verifique se você tem o seguinte:

Etapa 1: Configurar o banco de dados MySQL como fonte de dados

Você pode configurar diferentes tipos de fontes de dados para criar um modelo de dados de formulário. Para este tutorial, configuraremos o banco de dados MySQL que você configurou e preencheu com dados de amostra. Para obter informações sobre outras fontes de dados compatíveis e como configurá-las, consulte Integração de dados do AEM Forms.

Faça o seguinte para configurar MySQL banco de dados:

  1. Instale o driver JDBC para MySQL banco de dados como um pacote OSGi:

    1. Baixar MySQL Pacote OSGi do driver JDBC.

    2. Faça logon no AEM Forms Instância do autor como administrador e vá para AEM pacotes do console da Web. O URL padrão é https://localhost:4502/system/console/bundles.

    3. Toque Instalar/atualizar. Um Fazer upload / instalar pacotes será exibida.

    4. Toque Escolher arquivo para navegar e selecionar o MySQL Pacote OSGi do driver JDBC. Selecionar Iniciar Pacote e Atualizar pacotes e toque em Instalar ou atualizar. Certifique-se de que Oracle Corporation’s Driver JDBC para MySQL está ativo. O driver está instalado.

  2. Configurar MySQL banco de dados como fonte de dados:

    1. Vá para AEM console da Web em https://localhost:4502/system/console/configMgr.

    2. Localizar Fonte de dados agrupada da conexão Apache Sling configuração. Toque em para abrir a configuração no modo de edição.

    3. Na caixa de diálogo de configuração, especifique os seguintes detalhes:

      • Nome da fonte de dados: Você pode especificar qualquer nome. Por exemplo, especifique WeRetailMySQL.
      • Nome da propriedade do serviço DataSource: Especifique o nome da propriedade de serviço que contém o nome DataSource. Ele é especificado ao registrar a instância da fonte de dados como serviço OSGi. Por exemplo, datasource.name.
      • Classe de driver JDBC: Especifique o nome da classe Java do driver JDBC. Para MySQL banco de dados, especifique com.mysql.jdbc.Driver.
      • URI de conexão JDBC: Especifique o URL de conexão do banco de dados. Para MySQL banco de dados em execução na porta 3306 e schema weretail, o URL é: jdbc:mysql://'server':3306/weretail?autoReconnect=true&useUnicode=true&characterEncoding=utf-8
      OBSERVAÇÃO

      Quando a variável MySQL O banco de dados está por trás de um firewall, então o nome do host do banco de dados não é um DNS público. O endereço IP do banco de dados precisa ser adicionado no /etc/hosts arquivo da máquina host AEM.

      • Nome de usuário: Nome de usuário do banco de dados. É necessário habilitar o driver JDBC para estabelecer uma conexão com o banco de dados.
      • Senha: Senha do banco de dados. É necessário habilitar o driver JDBC para estabelecer uma conexão com o banco de dados.
      OBSERVAÇÃO

      A AEM Forms não suporta Autenticação NT para MySQL. Vá para AEM console da Web em https://localhost:4502/system/console/configMgr e pesquise "Apache Sling Connection Pool Datasource". Para a propriedade "JDBC connection URI", defina o valor de "IntegratedSecurity" como False e use o nome de usuário e a senha criados para conexão com MySQL banco de dados.

      • Teste em linha de crédito: Ative o Teste em linha de crédito opção.

      • Teste no retorno: Ative o Testar no retorno opção.

      • Consulta de validação: Especifique uma consulta SQL SELECT para validar conexões do pool. A consulta deve retornar pelo menos uma linha. Por exemplo, select * de detalhes do cliente.

      • Isolamento de transação: Defina o valor como READ_BUTED.

        Deixe outras propriedades com o padrão values e tocar Salvar.

        Uma configuração semelhante ao seguinte é criada.

        relational-database-data-source-configuration

Etapa 2: Criar modelo de dados de formulário

AEM Forms O oferece uma interface de usuário intuitiva para criar um modelo de dados de formulário em fontes de dados configuradas. É possível usar várias fontes de dados em um modelo de dados de formulário. No nosso caso de uso, usaremos o MySQL fonte de dados.

Faça o seguinte para criar um modelo de dados de formulário:

  1. Em AEM instância do autor, navegue até Forms > Integrações de dados.

  2. Toque Criar > Modelo de dados do formulário.

  3. Na caixa de diálogo Criar modelo de dados de formulário , especifique um name para o modelo de dados de formulário. Por exemplo, detalhes de faturamento de entrega do cliente. Toque Próximo.

  4. A tela selecionar fonte de dados lista todas as fontes de dados configuradas. Selecionar WeRetailMySQL fonte de dados e toque Criar.

    seleção de fonte de dados

O detalhes de faturamento de entrega do cliente o modelo de dados de formulário é criado.

Etapa 3: Configurar o modelo de dados de formulário

A configuração do modelo de dados de formulário envolve:

  • adição de objetos e serviços do modelo de dados
  • configuração de serviços de leitura e gravação para objetos de modelo de dados

Faça o seguinte para configurar o modelo de dados de formulário:

  1. Em AEM instância do autor, navegue até Forms > Integrações de dados. O URL padrão é https://localhost:4502/aem/forms.html/content/dam/formsanddocuments-fdm.

  2. O detalhes de faturamento de entrega do cliente o modelo de dados de formulário criado anteriormente está listado aqui. Abra-o no modo de edição.

    A fonte de dados selecionada WeRetailMySQL é configurado no modelo de dados de formulário.

    default-fdm

  3. Expanda a árvore da fonte de dados WeRailMySQL . Selecione os seguintes objetos e serviços do modelo de dados de rede > detalhes do cliente esquema para formulário de modelo de dados:

    • Objetos do modelo de dados:

      • id
      • name
      • ShippingAddress
      • cidade
      • estado
      • código postal
    • Serviços:

      • get
      • atualizar

    Toque Adicionar Selecionado para adicionar objetos e serviços de modelo de dados selecionados ao modelo de dados de formulário.

    Esquema WeRetail

    OBSERVAÇÃO

    Os serviços padrão de obter, atualizar e inserir para fontes de dados JDBC são fornecidos prontos para uso com o modelo de dados de formulário .

  4. Configure os serviços de leitura e gravação para o objeto de modelo de dados.

    1. Selecione o detalhes do cliente objeto e toque do modelo de dados Editar propriedades.

    2. Selecionar get na lista suspensa Serviço de leitura . O id O argumento , que é a chave primária no objeto de modelo de dados de detalhes do cliente, é adicionado automaticamente. Toque aem_6_3_edit e configure o argumento da seguinte maneira.

      read-default

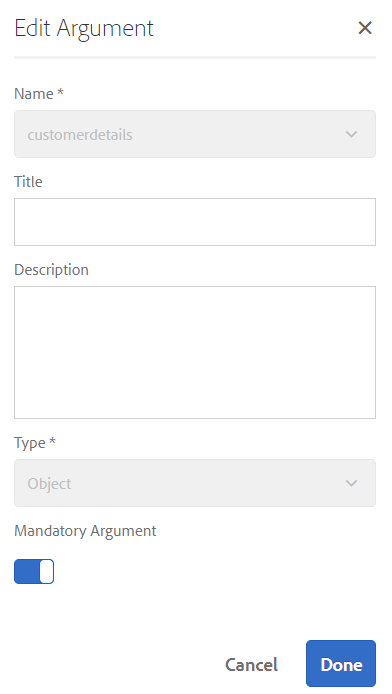

    3. Da mesma forma, selecione atualizar como o Serviço de gravação. O detalhes do cliente é adicionado automaticamente como argumento. O argumento é configurado da seguinte maneira.

      write-default

      Adicione e configure o id como se segue.

      id-arg

    4. Toque Concluído para salvar as propriedades do objeto de modelo de dados. Em seguida, toque em Salvar para salvar o modelo de dados de formulário.

      O get e atualizar são adicionados como serviços padrão para o objeto de modelo de dados.

      objeto de modelo de dados

  5. Vá para o Serviços guia e configure get e atualizar serviços.

    1. Selecione o get serviço e toque Editar propriedades. A caixa de diálogo de propriedades é aberta.

    2. Especifique o seguinte na caixa de diálogo Editar propriedades:

      • Título: Especifique o título do serviço. Por exemplo: Recuperar Endereço de Entrega.

      • Descrição: Especifique a descrição que contém o funcionamento detalhado do serviço. Por exemplo:

        Esse serviço recupera o endereço de entrega e outros detalhes do cliente de MySQL banco de dados

      • Objeto do Modelo de Saída: Selecione o schema que contém os dados do cliente. Por exemplo:

        esquema customerdetail

      • Matriz de retorno: Desative o Matriz de retorno opção.

      • Argumentos: Selecione o argumento com o nome ID.

      Toque Concluído. O serviço para recuperar detalhes do cliente do banco de dados do MySQL está configurado.

      shiiping-address-retrieval

    3. Selecione o atualizar serviço e toque Editar propriedades. A caixa de diálogo de propriedades é aberta.

    4. Especifique o seguinte no Editar propriedades caixa de diálogo:

      • Título: Especifique o título do serviço. Por exemplo, Atualizar Endereço de Entrega.

      • Descrição: Especifique a descrição que contém o funcionamento detalhado do serviço. Por exemplo:

        Este serviço atualiza o endereço de entrega e campos relacionados no banco de dados MySQL

      • Objeto do Modelo de Entrada: Selecione o schema que contém os dados do cliente. Por exemplo:

        esquema customerdetail

      • Tipo de saída: Selecionar BOOLEANO.

      • Argumentos: Selecione o argumento com o nome ID e detalhes do cliente.

      Toque Concluído. O atualizar para atualizar os detalhes do cliente na MySQL o banco de dados está configurado.

      shiiping-address-update

O objeto e os serviços do modelo de dados no modelo de dados de formulário são configurados. Agora é possível testar o modelo de dados de formulário.

Etapa 4: Modelo de dados do formulário de teste

É possível testar o objeto e os serviços do modelo de dados para verificar se o modelo de dados do formulário está configurado corretamente.

Faça o seguinte para executar o teste:

  1. Vá para o Modelo selecione a guia detalhes do cliente objeto de modelo de dados e toque em Objeto de Modelo de Teste.

  2. No Modelo/serviço de ensaio janela , selecione Ler objeto de modelo do Selecionar Modelo/Serviço lista suspensa.

  3. No detalhes do cliente especifique um valor para a seção id que existe no argumento configurado MySQL banco de dados e toque em Teste.

    Os detalhes do cliente associados à id especificada são buscados e exibidos na variável Saída conforme mostrado abaixo.

    modelo de leitura-teste

  4. Da mesma forma, é possível testar o objeto e os serviços do modelo Gravar.

    No exemplo a seguir, o serviço de atualização atualiza com êxito os detalhes do endereço da id 7102715 no banco de dados.

    modelo de gravação de teste

    Agora, se você testar o serviço do modelo de leitura novamente para a id 7107215, ele buscará e exibirá os detalhes atualizados do cliente, conforme mostrado abaixo.

    atualizado em leitura
