Web ページのレスポンシブデザイン

メモ

単一ページアプリケーションフレームワークにもとづくクライアントサイドレンダリング(React など)が必要なプロジェクトでは、SPA エディターを使用することをお勧めします。詳細情報を参照してください。

メモ

様々な例は、Geometrixxサンプルコンテンツに基づいています。このコンテンツは、AEM(Adobe Experience Manager) には付属しなくなり、We.Retail に置き換えられました。 Geometrixx のダウンロードおよびインストール方法については、We.Retail 参照実装を参照してください。

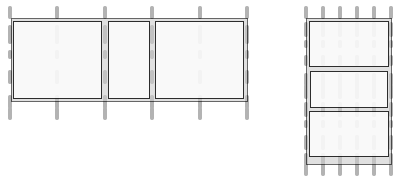

Web ページが表示されるクライアントの表示域に適応するように Web ページをデザインします。 レスポンシブデザインでは、同じページを複数のデバイスで、両方の向きで効果的に表示できます。 次の図は、ビューポートサイズの変化に対してページが応答する方法を示しています。

  • レイアウト:小さいビューポートでは 1 列のレイアウトを使用し、大きいビューポートでは複数列のレイアウトを使用します。
  • テキストサイズ:大きなビューポートでは、(見出しなどの適切な場合に)より大きなテキストサイズを使用します。
  • コンテンツ:小さいデバイスで表示する際には、最も重要なコンテンツのみを含めます。
  • ナビゲーション:他のページにアクセスするためのデバイス固有のツールが用意されています。
  • 画像:ウィンドウのサイズに応じて、クライアントの表示域に適した画像レンディションを配信します。

chlimage_1-4

複数のウィンドウサイズと向きに対応したHTML5 ページを生成するAdobe Experience Manager(AEM) アプリケーションを開発します。 例えば、次の範囲のビューポートの幅は、様々なデバイスタイプと向きに対応しています

  • 最大幅 480 ピクセル(電話、縦置き)
  • 最大幅 767 ピクセル(電話、横置き)
  • 幅 768 ~ 979 ピクセル(タブレット、縦置き)
  • 幅 980 ~ 1,199 ピクセル(タブレット、横置き)
  • 幅 1,200 ピクセル以上(デスクトップ)

レスポンシブデザインの動作の実装について詳しくは、次のトピックを参照してください。

デザインの際には、サイドキック​を使用してページを様々なスクリーンサイズでプレビューします。

開発の前に

Web ページをサポートするAEMアプリケーションを開発する前に、デザインに関するいくつかの決定をおこなう必要があります。 例えば、次の情報が必要です。

  • ターゲットとするデバイス.
  • ターゲットの表示域サイズ。
  • ターゲットの表示域サイズごとのページレイアウト。

アプリケーション構造

以下のような一般的な AEM アプリケーション構造により、すべてのレスポンシブデザイン実装をサポートできます。

  • ページコンポーネントは/apps/の下にあります。application_name/components
  • テンプレートは/apps/の下にあります。application_name/templates
  • デザインは/etc/designs の下にあります。

メディアクエリの使用

メディアクエリによって、ページレンダリング用の CSS スタイルを選択的に使用できます。AEM 開発ツールおよび機能を使用すれば、アプリケーションでメディアクエリを効果的かつ効率的に実装できます。

W3C グループが、この CSS3 機能と構文について示した、メディアクエリに関する推奨事項を提供しています。

CSS ファイルの作成

CSS ファイルでは、ターゲットとしているデバイスのプロパティにもとづいてメディアクエリを定義します。以下の実装方法は、各メディアクエリのスタイルを管理するのに効果的です。

  • ClientLibraryFolder を使用して、ページのレンダリング時に組み立てられる CSS を定義します。
  • 各メディアクエリと関連するスタイルを個別の CSS ファイルに定義します。 メディアクエリのデバイス機能を表すファイル名を使用すると便利です。
  • すべてのデバイスに共通するスタイルを、別個の CSS ファイルで定義します。
  • ClientLibraryFolder の css.txt ファイルで、組み立てられた CSS ファイル内で必要な順に CSS ファイルを並べます。

この We.Retail メディアサンプルではこの方法を使用して、サイトデザインのスタイルを定義します。 が使用する CSS ファイル We.Retail 次の値 */apps/weretail/clientlibs/clientlib-site/less/grid.less.

以下の表に、css 子フォルダー内のファイルを示します。

ファイル名 説明 メディアクエリ
style.css 共通のスタイル。 該当なし
bootstrap.css 共通のスタイル (TwitterBootstrapで定義 ) 該当なし
responsive-1200px.css 幅が 1200 ピクセル以上のすべてのメディアのスタイル。

@media (min-width:1200 px) {
...
}

responsive-980px-1199px.css 幅 980 ~ 1199 ピクセルのメディアのスタイル。

@media (min-width:980 px) および (max-width:1199 px) {
...
}

responsive-768px-979px.css 幅 768 ~ 979 ピクセルのメディアのスタイル。

@media (min-width:768 px) および (max-width:979 px) {
...
}

responsive-767px-max.css 幅が 768 ピクセル未満のすべてのメディアのスタイル。

@media (max-width: 767px) {
...
}

responsive-480px.css 幅が 481 ピクセル未満のすべてのメディアのスタイル。 @media (max-width: 480px) {
...
}

/etc/designs/weretail/clientlibs フォルダー内の css.txt ファイルには、このクライアントライブラリフォルダーに含まれる CSS ファイルの一覧が記載されています。ファイルの順序によって、スタイルの優先順位が実装されます。 スタイルは、デバイスのサイズが小さくなると、より具体的になります。

#base=css

style.css
 bootstrap.css
responsive-1200px.css
 responsive-980px-1199px.css
 responsive-768px-979px.css
 responsive-767px-max.css
 responsive-480px.css

ヒント:わかりやすいファイル名を使用することで、ターゲットの表示域サイズを容易に識別できます。

AEMページでのメディアクエリの使用

クライアントライブラリフォルダーをページコンポーネントの JSP スクリプトに含めます。 これにより、メディアクエリを含み、ファイルを参照する CSS ファイルを生成するのに役立ちます。

<ui:includeClientLib categories="apps.weretail.all"/>
メモ

apps.weretail.all クライアントライブラリフォルダーに clientlibs ライブラリが組み込まれています。

この JSP スクリプトにより、スタイルシートを参照する以下の HTML コードが生成されます。

<link rel="stylesheet" href="/etc/designs/weretail/clientlibs-all.css" type="text/css">
<link href="/etc/designs/weretail.css" rel="stylesheet" type="text/css">

特定のデバイスのプレビュー

様々な表示域サイズでページのプレビューを確認して、レスポンシブデザインの動作をテストできます。 プレビュー​モードでは、サイドキック​に「デバイス」ドロップダウンメニューが表示されます。このドロップダウンメニューを使用して、デバイスを選択します。デバイスを選択すると、その表示域サイズに合わせてページが変更されます。

chlimage_1-5

サイドキック​でデバイスのプレビューを有効にするには、ページと MobileEmulatorProvider サービスを設定する必要があります。別のページ設定で、「デバイス」リストに表示されるデバイスのリストを制御します。

「デバイス」リストの追加

ページに​デバイス​リストをレンダリングする JSP スクリプトが含まれる場合、デバイス​リストが​サイドキック​に表示されます。デバイス​リストを​サイドキック​に追加するには、ページの head セクションに /libs/wcm/mobile/components/simulator/simulator.jsp スクリプトを含めます。

head セクションを定義する JSP で次のコードを含めます。

<cq:include script="/libs/wcm/mobile/components/simulator/simulator.jsp"/>

例を参照するには、CRXDE Lite で /apps/weretail/components/page/head.jsp ファイルを開きます。

シミュレーション用のページコンポーネントの登録

デバイスシミュレーターを有効にしてページで使用できるようにするには、MobileEmulatorProvider ファクトリサービスでページコンポーネントを登録して mobile.resourceTypes プロパティを定義します。

AEMを操作する場合、このようなサービスの設定を管理する方法はいくつかあります。参照 OSGi の設定 詳細はこちら。

例えば、アプリケーションで [sling:OsgiConfig](/docs/experience-manager-65/deploying/configuring/configuring-osgi.md#adding-a-new-configuration-to-the-repository) ノードを作成するには、次のように設定します。

  • 親フォルダー:/apps/application_name/config

  • 名前:com.day.cq.wcm.mobile.core.impl.MobileEmulatorProvider-*alias*

    MobileEmulatorProvider サービスがファクトリサービスであるので、- *alias* サフィックスは必須です。このファクトリで一意となる任意のエイリアスを使用します。

  • jcr:primaryType: sling:OsgiConfig

次のノードプロパティを追加します。

  • 名前:mobile.resourceTypes

  • 型:String[]

  • 値:Web ページをレンダリングするページコンポーネントへのパス。例えば、geometrixx-media アプリケーションでは次の値を使用します。

    geometrixx-media/components/page
     geometrixx-unlimited/components/pages/page
     geometrixx-unlimited/components/pages/coverpage
     geometrixx-unlimited/components/pages/issue


デバイスグループの指定

「デバイス」リストに表示されるデバイスグループを指定するには、cq:deviceGroups プロパティをサイトのルートページの jcr:content ノードに追加します。プロパティの値は、デバイスグループノードへのパスの配列です。

デバイスグループノードは、 /etc/mobile/groups フォルダー。

例えば、Geometrixx Media サイトのルートページは /content/geometrixx-media です。/content/geometrixx-media/jcr:content ノードには次のプロパティがあります。

  • 名前:cq:deviceGroups
  • タイプ:String[]
  • 値:/etc/mobile/groups/responsive

ツールコンソールを使用して、 デバイスグループの作成と編集.

メモ

レスポンシブデザインに使用するデバイスグループの場合は、デバイスグループを編集し、「一般」タブで「エミュレーターを無効にする」を選択します。 このオプションは、レスポンシブデザインとは関係のないエミュレーターカルーセルが表示されないようにします。

アダプティブ画像の使用

メディアクエリを使用して、ページに表示するイメージリソースを選択できます。 ただし、メディアクエリを使用して使用条件を設定するすべてのリソースが、クライアントにダウンロードされます。 メディアクエリは、ダウンロードしたリソースを表示するかどうかを決定するだけです。

画像などの大規模なリソースの場合、すべてのリソースをダウンロードすることは、クライアントのデータパイプラインを効率的に使用することではありません。 リソースを選択的にダウンロードするには、JavaScript を使用して、メディアクエリが選択を実行した後にリソースリクエストを開始します。

次の方法では、メディアクエリを使用して選択された単一のリソースを読み込みます。

  1. リソースの各バージョンに DIV 要素を追加します。 リソースの URI を属性値として含めます。 ブラウザーは、属性をリソースとして解釈しません。
  2. リソースに適した各 DIV 要素にメディアクエリを追加します。
  3. ドキュメントが読み込まれたり、ウィンドウのサイズが変更されたりすると、JavaScript コードは各 DIV 要素のメディアクエリをテストします。
  4. クエリの結果に基づいて、含めるリソースを決定します。
  5. リソースを参照するHTML要素を DOM に挿入します。

JavaScript を使用したメディアクエリの評価

の実装 MediaQueryList インターフェイス W3C で定義されているを使用して、JavaScript を使用したメディアクエリを評価できます。メディアクエリの結果にロジックを適用し、現在のウィンドウを対象とするスクリプトを実行できます。

  • MediaQueryList インターフェイスを実装するブラウザーは window.matchMedia() 関数をサポートします。この関数は、指定された文字列に対してメディアクエリをテストします。この関数は、クエリ結果へのアクセスを提供する MediaQueryList オブジェクトを返します。

  • インターフェイスを実装していないブラウザーの場合、 matchMedia() ポリフィル: matchMedia.js:無料で利用可能な JavaScript ライブラリ。

メディア特有のリソースの選択

W3C 画像要素 は、メディアクエリを使用して、画像要素に使用するソースを決定します。 picture 要素は、要素の属性を使用して、メディアクエリと画像パスを関連付けます。

無料で利用可能な picturefill.js ライブラリ は、提案したとおりの機能を提供します picture 要素を抽出し、同様の方法を使用します。 picturefill.js ライブラリは window.matchMedia を呼び出して、一連の div 要素に対して定義されているメディアクエリを評価します。また、各 div 要素は、Image Source を指定します。Source は、div 要素のメディアクエリが true を返す際に使用されます。

picturefill.js ライブラリを使用するには、次の例のような HTML コードが必要になります。

<div data-picture>
    <div data-src='path to default image'></div>
    <div data-src='path to small image'    data-media="(media query for phone)"></div>
    <div data-src='path to medium image'   data-media="(media query for tablet)"></div>
    <div data-src='path to large image'     data-media="(media query for monitor)"></div>
</div>

ページがレンダリングされる際に、picturefull.js は次のように <div data-picture> 要素をimg 要素の最後の子として挿入します。

<div data-picture>
    <div data-src='path to default image'></div>
    <div data-src='path to small image'    data-media="(media query for phone)"></div>
    <div data-src='path to medium image'   data-media="(media query for tablet)"></div>
    <div data-src='path to large image'     data-media="(media query for monitor)"></div>
    <img src="path to medium image">
</div>

AEM ページでは、data-src 属性の値は、リポジトリ内のリソースへのパスを表します。

AEM でのアダプティブ画像の実装

AEMアプリケーションにアダプティブ画像を実装するには、必要な JavaScript ライブラリを追加し、必要なHTMLマークアップをページに含める必要があります。

ライブラリ

次の JavaScript ライブラリを取得して、クライアントライブラリフォルダーに含めます。

  • matchMedia.js(MediaQueryList インターフェイスを実装していないブラウザー用)
  • picturefill.js
  • jquery.js(/etc/clientlibs/granite/jquery クライアントライブラリフォルダー(カテゴリ= jquery)で利用可能
  • jquery.debouncedresize.js(ウィンドウのサイズ変更後に一度発生する jquery イベント)

ヒント:​複数のクライアントライブラリフォルダーは、埋め込みをすることによって自動的に連結できます。

HTML

picturefill.js コードが必要とする必須 div 要素を生成するコンポーネントを作成します。AEM ページでは、data-src 属性の値は、リポジトリ内のリソースへのパスになります。例えば、ページコンポーネントは、DAM での画像レンディション用のメディアクエリと関連パスをハードコーディングできます。または、作成者が画像レンディションを選択したり実行時のレンダリングオプションを指定したりできる、カスタムの画像コンポーネントを作成します。

次の例のHTMLでは、同じ画像の 2 つの DAM レンディションから選択します。

<div data-picture>
    <div data-src='/content/dam/geometrixx-media/articles/meridien.png'></div>
    <div data-src='/content/dam/geometrixx-media/articles/meridien.png/jcr:content/renditions/cq5dam.thumbnail.319.319.png'    data-media="(min-width: 769px)"></div>
    <div data-src='/content/dam/geometrixx-media/articles/meridien.png/jcr:content/renditions/cq5dam.thumbnail.140.100.png'   data-media="(min-width: 481px)"></div>
</div>
メモ

アダプティブ画像の基盤コンポーネントは、アダプティブ画像を実装します。

  • クライアントライブラリフォルダー:/libs/foundation/components/adaptiveimage/clientlibs
  • HTML を生成するスクリプト:/libs/foundation/components/adaptiveimage/adaptiveimage.jsp

次節では、このコンポーネントの詳細について説明します。

AEM の画像レンダリングについて

画像レンダリングをカスタマイズするには、デフォルトのAEM静的画像レンダリング実装を理解する必要があります。 AEMは、Web ページ用の画像をレンダリングするために連携して動作する、画像コンポーネントと画像レンダリングサーブレットを提供します。 画像コンポーネントがページの段落システムに含まれると、次の一連のイベントが発生します。

  1. オーサリング:作成者は、画像コンポーネントを編集して、画像ページに含める画像ファイルをHTMLします。 ファイルパスは、画像コンポーネントノードのプロパティ値として保存されます。
  2. ページリクエスト:ページコンポーネントの JSP によって、HTMLコードが生成されます。 画像コンポーネントの JSP によって、img 要素が生成され、ページに追加されます。
  3. イメージリクエスト:Web ブラウザーがページを読み込み、img 要素の src 属性に従って画像を要求します。
  4. 画像レンダリング:画像レンダリングサーブレットが画像を Web ブラウザーに返します。

chlimage_1-6

例えば、画像コンポーネントの JSP により、次のような HTML 要素が生成されます。

<img title="My Image" alt="My Image" class="cq-dd-image" src="/content/mywebsite/en/_jcr_content/par/image_0.img.jpg/1358372073597.jpg">

ブラウザーがページを読み込むと、src 属性の値を URL として使用してイメージを要求します。 Sling によって URL が次のように分解されます。

  • リソース:/content/mywebsite/en/_jcr_content/par/image_0
  • ファイル名拡張子:.jpg
  • セレクター:img
  • サフィックス:1358372073597.jpg

image_0 ノードの jcr:resourceType 値は foundation/components/image で、sling:resourceSuperType 値は foundation/components/parbase です。parbase コンポーネントには、セレクターとリクエスト URL のファイル名拡張子に一致する img.GET.java スクリプトが含まれています。CQ はこのスクリプト(サーブレット)を使用して画像をレンダリングします。

このスクリプトのソースコードを参照するには、CRXDE Lite を使用して /libs/foundation/components/parbase/img.GET.java
ファイルを開いてください。

現在の表示域サイズに合わせた画像の拡大/縮小

実行時にクライアントの表示域の特性に従って画像を拡大・縮小し、レスポンシブデザインの原則に従った画像を提供します。 サーブレットとオーサリングコンポーネントを使用して、静的画像レンダリングと同じデザインパターンを使用します。

このコンポーネントは、次のタスクを実行する必要があります。

  • 画像リソースのパスと目的のサイズを、プロパティ値として格納します。
  • メディアセレクターと画像レンダリング用のサービス呼び出しを含む div 要素を生成します。
メモ

Web クライアントは、 matchMedia および Picturefill JavaScript ライブラリ(または類似のライブラリ)を使用して、メディアセレクターを評価します。

イメージリクエストを処理するサーブレットは、次のタスクを実行する必要があります。

  • コンポーネントプロパティから画像のパスとサイズを取得します。
  • プロパティに従って画像を拡大・縮小し、画像を返します。

利用できるソリューション

AEMでは、使用または拡張できる以下の実装がインストールされます。

  • メディアクエリを生成するアダプティブ画像基盤コンポーネント、および画像を拡大縮小するアダプティブ画像コンポーネントサーブレットへの HTTP リクエスト。
  • GeometrixxCommons パッケージは、画像の解像度を変更する Image Reference Modification Servlet サンプルサーブレットをインストールします。

アダプティブ画像コンポーネントについて

アダプティブ画像コンポーネントは、デバイス画面に応じてサイズ変更される画像をレンダリングするためのアダプティブ画像コンポーネントサーブレットへの呼び出しを生成します。このコンポーネントには、次のリソースが含まれています。

  • JSP:メディアクエリをアダプティブ画像コンポーネントサーブレットへの呼び出しに関連付ける div 要素を追加します。
  • クライアントライブラリ:clientlibs フォルダーは、 cq:ClientLibraryFolder matchMedia のポリフィル JavaScript ライブラリと変更された Picturefill JavaScript ライブラリをアセンブリします。
  • 編集ダイアログボックス:cq:editConfig ノードは、ドロップターゲットで基盤画像コンポーネントではなくアダプティブ画像コンポーネントが作成されるように、CQ 基盤画像コンポーネントをオーバーライドします。

DIV 要素の追加

adaptive-image.jsp スクリプトには div 要素とメディアクエリを生成する次のコードが含まれています。

<div data-picture data-alt='<%= alt %>'>
    <div data-src='<%= path + ".img.320.low." + extension + suffix %>'       data-media="(min-width: 1px)"></div>                                        <%-- Small mobile --%>
    <div data-src='<%= path + ".img.320.medium." + extension + suffix %>'    data-media="(min-width: 320px)"></div>  <%-- Portrait mobile --%>
    <div data-src='<%= path + ".img.480.medium." + extension + suffix %>'    data-media="(min-width: 321px)"></div>  <%-- Landscape mobile --%>
    <div data-src='<%= path + ".img.476.high." + extension + suffix %>'      data-media="(min-width: 481px)"></div>   <%-- Portrait iPad --%>
    <div data-src='<%= path + ".img.620.high." + extension + suffix %>'      data-media="(min-width: 769px)"></div>  <%-- Landscape iPad --%>
    <div data-src='<%= path + ".img.full.high." + extension + suffix %>'     data-media="(min-width: 1025px)"></div> <%-- Desktop --%>

    <%-- Fallback content for non-JS browsers. Same img src as the initial, unqualified source element. --%>
    <noscript>
        <img src='<%= path + ".img.320.low." + extension + suffix %>' alt='<%= alt %>'>
    </noscript>
</div>

path 変数には、現在のリソース(adaptive-image コンポーネントノード)のパスが含まれています。このコードにより、次の構造を持つ一連の div 要素が生成されます。

<div data-scr = "*path-to-parent-node*.adaptive-image.adapt.*width*.*quality*.jpg" data-media="*media query*"></div>

data-scr 属性の値は、Sling が画像をレンダリングするアダプティブ画像コンポーネントサーブレットに解決する URL です。data-media 属性には、クライアントプロパティに対して評価されるメディアクエリが含まれます。

次の HTML コードは、JSP によって生成される div 要素の例です。

<div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.320.low.jpg'></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.320.medium.jpg'    data-media="(min-width: 320px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.480.medium.jpg'    data-media="(min-width: 321px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.476.high.jpg'     data-media="(min-width: 481px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.620.high.jpg'     data-media="(min-width: 769px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.full.high.jpg'     data-media="(min-width: 1025px)"></div>

画像サイズセレクターの変更

アダプティブ画像コンポーネントをカスタマイズし、幅セレクターを変更した場合、幅をサポートするようにアダプティブ画像コンポーネントサーブレットも設定する必要があります。

アダプティブ画像コンポーネントサーブレットについて

アダプティブ画像コンポーネントサーブレットは、指定された幅に応じて JPEG 画像のサイズを変更し、JPEG 画質を設定します。

アダプティブ画像コンポーネントサーブレットのインターフェイス

アダプティブ画像コンポーネントサーブレットは、デフォルトの Sling サーブレットにバインドされ、.jpg、.jpeg、.gif および .png ファイル拡張子をサポートします。サーブレットセレクターは img です。

注意

アダプティブレンディション用のアニメーション .gif ファイルは AEM でサポートされていません。

そのため、Sling は次の形式の HTTP リクエスト URL をこのサーブレットに解決します。

*path-to-node*.img.*extension*

例えば、Sling は URL が http://localhost:4502/content/geometrixx/adaptiveImage.img.jpg の HTTP リクエストをアダプティブ画像コンポーネントサーブレットに転送します。

2 つの追加のセレクターで、要求される画像の幅とJPEGの画質を指定します。 次の例では、幅 480 ピクセルで中画質の画像を要求します。

http://localhost:4502/content/geometrixx/adaptiveImage.adapt.480.MEDIUM.jpg

サポートされている画像プロパティ

このサーブレットは、有限個の画像の幅と品質を受け入れます。 以下の幅がデフォルトでサポートされています(ピクセル単位)。

  • フル
  • 320
  • 480
  • 476
  • 620

full 値は、スケーリングが行われないことを示します。

サポートされるJPEG品質の値は次のとおりです。

数値はそれぞれ 0.4、0.82、1.0 です。

サポートされているデフォルトの幅の変更

Web コンソール(http://localhost:4502/system/console/configMgr)または sling:OsgiConfig ノードを使用して、Adobe CQ Adaptive Image Component Servlet でサポートされる幅を設定します。

AEMサービスの設定方法について詳しくは、 OSGi の設定.

Web コンソール sling:OsgiConfig
サービスまたはノード名 「設定」タブのサービス名は、「 Adobe CQ Adaptive Image Component Servlet 」です。 com.day.cq.wcm.foundation.impl. AdaptiveImageComponentServlet
プロパティ

サポートされる幅

  • サポートされる幅を追加するには、「+」ボタンをクリックし、正の整数を入力します。
  • サポートされている幅を削除するには、関連する「 — 」ボタンをクリックします。
  • サポートされている幅を変更するには、フィールド値を編集します。

adapt.supported.widths

  • プロパティは複数値の String 値です。

実装の詳細

com.day.cq.wcm.foundation.impl.AdaptiveImageComponentServlet クラスは、AbstractImageServlet クラスを拡張します。AdaptiveImageComponentServlet のソースコードは、 /libs/foundation/src/impl/src/com/day/cq/wcm/foundation/impl フォルダー。

このクラスでは、Felix SCR の注釈を使用して、サーブレットが関連付けられるリソースタイプとファイル拡張子、および最初のセレクターの名前を設定します。

@Component(metatype = true, label = "Adobe CQ Adaptive Image Component Servlet",
        description = "Render adaptive images in a variety of qualities")
@Service
@Properties(value = {
    @Property(name = "sling.servlet.resourceTypes", value = "foundation/components/adaptiveimage", propertyPrivate = true),
    @Property(name = "sling.servlet.selectors", value = "img", propertyPrivate = true),
    @Property(name = "sling.servlet.extensions", value ={
            "jpg",
            "jpeg",
            "png",
            "gif"
    }, propertyPrivate = true)
})

このサーブレットは、プロパティ SCR の注釈を使用して、サポートされるデフォルトの画質と寸法を設定します。

@Property(value = {
            "320", // iPhone portrait
            "480", // iPhone landscape
            "476", // iPad portrait
            "620" // iPad landscape
    },
            label = "Supported Widths",
            description = "List of widths this component is permitted to generate.")

AbstractImageServlet クラスは、HTTP リクエストを処理する doGet メソッドを提供します。このメソッドは、リクエストに関連付けられるリソースを決定し、リポジトリからリソースのプロパティを取得し、それらのプロパティを ImageContext オブジェクトに返します。

メモ

com.day.cq.commons.DownloadResource クラスは、リソースの fileReference プロパティの値を取得する getFileReference method を提供します。

AdaptiveImageComponentServlet クラスは、createLayer メソッドをオーバーライドします。このメソッドは、ImageContext オブジェクトから画像リソースのパスとリクエストされた画像幅を取得します。その後、実際の画像の拡大/縮小を実行する info.geometrixx.commons.impl.AdaptiveImageHelper クラスのメソッドを呼び出します。

AdaptiveImageComponentServlet クラスは、writeLayer メソッドもオーバーライドします。このメソッドでは、JPEG 画質が画像に適用されます。

画像参照変更サーブレット (Geometrixx共通 )

サンプルの画像参照変更サーブレットは、Web ページ上の画像を拡大・縮小するために、img 要素のサイズ属性を生成します。

サーブレットの呼び出し

このサーブレットは cq:page リソースにバインドされ、.jpg ファイル拡張子をサポートします。このサーブレットのセレクターは image です。そのため、Sling は、このサーブレットで以下の形式の HTTP リクエスト URL を解決します。


例えば、Sling は URL が http://localhost:4502/content/geometrixx/en.image.jpg である HTTP リクエストを Image Reference Modification Servlet に転送します。

3 つの追加セレクターにより、要求される画像の幅、高さおよび画質(任意)を指定します。以下の例では、幅 770 ピクセル、高さ 360 ピクセルで中程度の画質の画像を要求します。

http://localhost:4502/content/geometrixx/en.image.770.360.MEDIUM.jpg

サポートされている画像プロパティ

このサーブレットは、有限数の画像サイズと画質値を受け入れます。

次の値がデフォルトでサポートされています (widthxheight)。

  • 256x192
  • 370x150
  • 480 x 200
  • 127x127
  • 770x360
  • 620x290
  • 480x225
  • 320x150
  • 375x175
  • 303x142
  • 1170x400
  • 940x340
  • 770x300
  • 480x190

画質の次の値がサポートされます。

AEMを操作する場合、このようなサービスの設定を管理する方法はいくつかあります。参照 OSGi の設定 詳細はこちら。

画像リソースの指定

画像パス、サイズおよび画質の値は、リポジトリ内のノードのプロパティとして保存する必要があります。

  • ノード名は image です。

  • 親ノードは cq:page リソースの jcr:content ノードです。

  • 画像のパスは、fileReference というプロパティの値として格納します。

ページをオーサリングする際には、以下のように​サイドキック​を使用して画像を指定し、ページのプロパティに image ノードを追加します。

  1. サイドキック​で「ページ」タブをクリックし、「ページのプロパティ」をクリックします。
  2. 画像」タブをクリックし、画像を指定します。
  3. OK」をクリックします。

実装の詳細

info.geometrixx.commons.impl.servlets.ImageReferenceModificationServlet クラスは、AbstractImageServlet クラスを拡張します。cq-geometrixx-commons-pkg パッケージがインストールされている場合、ImageReferenceModificationServlet のソースコードは /apps/geometrixx-commons/src/core/src/main/java/info/geometrixx/commons/impl/servlets フォルダー。

このクラスでは、Felix SCR の注釈を使用して、サーブレットが関連付けられるリソースタイプとファイル拡張子、および最初のセレクターの名前を設定します。

@Component(metatype = true, label = "Adobe CQ Image Reference Modification Servlet",
        description = "Render the image associated with a page in a variety of dimensions and qualities")
@Service
@Properties(value = {
    @Property(name = "sling.servlet.resourceTypes", value = NameConstants.NT_PAGE, propertyPrivate = true),
    @Property(name = "sling.servlet.selectors", value = "image", propertyPrivate = true),
    @Property(name = "sling.servlet.extensions", value = "jpg", propertyPrivate = true)
})

このサーブレットは、プロパティ SCR の注釈を使用して、サポートされるデフォルトの画質と寸法を設定します。

@Property(label = "Image Quality",
            description = "Quality must be a double between 0.0 and 1.0", value = "0.82")
@Property(value = {
                "256x192", // Category page article list images
                "370x150", // "Most popular" desktop & iPad & carousel min-width: 1px
                "480x200", // "Most popular" phone
                "127x127", // article summary phone square images
                "770x360", // article summary, desktop
                "620x290", // article summary, tablet
                "480x225", // article summary, phone (landscape)
                "320x150", // article summary, phone (portrait) and fallback
                "375x175", // 2-column article summary, desktop
                "303x142", // 2-column article summary, tablet
                "1170x400", // carousel, full
                "940x340",  // carousel min-width: 980px
                "770x300",  // carousel min-width: 768px
                "480x190"   // carousel min-width: 480px
            },
            label = "Supported Resolutions",
            description = "List of resolutions this component is permitted to generate.")

AbstractImageServlet クラスには、HTTP リクエストを処理する doGet メソッドが含まれます。このメソッドは、呼び出しに関連付けられるリソースを決定し、リポジトリからリソースのプロパティを取得して、ImageContext オブジェクトにそれらのプロパティを保存します。

ImageReferenceModificationServlet クラスは、createLayer メソッドをオーバーライドし、レンダリングする画像リソースを決定するロジックを実装します。このメソッドは、該当するページで jcr:content ノードの子ノード(image)を取得します。画像 オブジェクトはこの image ノードから作成され、getFileReference メソッドは、画像ノードの fileReference プロパティから画像ファイルへのパスを返します。

メモ

com.day.cq.commons.DownloadResource クラスには getFileReference メソッドが含まれます。

可変グリッドの開発

AEM では、可変グリッドを効率的かつ効果的に実装できます。ここでは、新しく作成した可変グリッドや既存のグリッドの実装(Bootstrap など)を AEM アプリケーションに統合する方法について説明します。

流体グリッドに詳しくない場合は、 可変グリッドの概要 」セクションをクリックします。 この概要では、可変グリッドの概要と設計に関するガイダンスを示します。

ページコンポーネントを使用したグリッドの定義

ページコンポーネントを使用して、HTMLのコンテンツブロックを定義するページ要素を生成します。 ページが参照する ClientLibraryFolder は、コンテンツブロックのレイアウトを制御する CSS を提供します。

  • ページコンポーネント:コンテンツブロックの行を表す div 要素を追加します。 コンテンツブロックを表す div 要素には、作成者がコンテンツを追加する parsys コンポーネントが含まれます。
  • クライアントライブラリフォルダー:div 要素用のメディアクエリとスタイルが含まれる CSS ファイルが格納されています。

例えば、サンプルの geometrixx-media アプリケーションには、media-home コンポーネントが含まれています。このページコンポーネントは、2 つのスクリプトを挿入します。これらは、row-fluid クラスの 2 つの div 要素を生成します。

  • 最初の行には、span12 クラスの div 要素(コンテンツは 12 列に及びます)が含まれます。div 要素には parsys コンポーネントが含まれます。

  • 2 行目には 2 つの div 要素が含まれます。1 つは span8 クラス、もう 1 つは span4 クラスのものです。それぞれの div 要素には parsys コンポーネントが含まれます。

<div class="page-content">
    <div class="row-fluid">
        <div class="span12">
            <cq:include path="grid-12-par" resourceType="foundation/components/parsys" />
        </div>
    </div>
    <div class="row-fluid">
        <div class="span8">
            <cq:include path="grid-8-par" resourceType="foundation/components/parsys" />
        </div>
        <div class="span4">
            <cq:include path="grid-4-par" resourceType="foundation/components/parsys" />
        </div>
    </div>
</div>
メモ

1 つのコンポーネントに、parsys コンポーネントを参照する cq:include 要素が複数含まれている場合、それぞれの path 属性には異なる値を指定する必要があります。

ページコンポーネントグリッドの拡大縮小

geometrixx-media ページコンポーネントに関連付けられているデザイン(/etc/designs/geometrixx-media)には、clientlibs ClientLibraryFolder が含まれます。この ClientLibraryFolder は、row-fluid クラスの子である row-fluid クラス、span* クラス、span* クラスの CSS スタイルを定義します。メディアクエリを使用すると、異なる表示域サイズに合わせてスタイルを再定義できます。

次の CSS の例は、これらのスタイルのサブセットです。このサブセットでは、 span12span8 および span4 の各クラスのほか、2 つの表示域サイズ用のメディアクエリを重点的に取り上げています。CSS の次の特性に留意してください。

  • .span スタイルでは、絶対数を使用して要素の幅を定義しています。
  • この .row-fluid .span* スタイルは、要素の幅を親に対するパーセンテージとして定義します。 パーセンテージは幅の絶対値から計算されます。
  • 大きなビューポート用のメディアクエリは、大きな絶対幅を割り当てます。
メモ

Geometrixx Mediaサンプルは Bootstrap JavaScript フレームワークを可変グリッド実装に組み込みます。 Bootstrap フレームワークは bootstrap.css ファイルを提供します。

/* default styles (no media queries) */
 .span12 { width: 940px }
 .span8 { width: 620px }
 .span4 { width: 300px }
 .row-fluid .span12 { width: 100% }
 .row-fluid .span8 { width: 65.95744680851064% }
 .row-fluid .span4 { width: 31.914893617021278% }

@media (min-width: 768px) and (max-width: 979px) {
 .span12 { width: 724px; }
 .span8 {     width: 476px; }
 .span4 {     width: 228px; }
 .row-fluid .span12 {     width: 100%;}
 .row-fluid .span8 {     width: 65.74585635359117%; }
 .row-fluid .span4 {     width: 31.491712707182323%; }
}

@media (min-width: 1200px) {
 .span12 { width: 1170px }
 .span8 { width: 770px }
 .span4 { width: 370px }
 .row-fluid .span12 { width: 100% }
 .row-fluid .span8 { width: 65.81196581196582% }
 .row-fluid .span4 { width: 31.623931623931625% }
}

ページコンテンツグリッド内のコンテンツの再配置

サンプルビューポートアプリケーションのGeometrixx Mediaページでは、コンテンツブロックの行が幅の広いビューポート内で水平に分散されます。 小さなビューポートでは、同じブロックが垂直方向に分布します。 次の CSS の例は、media-home ページコンポーネントが生成するHTMLコードに対して、この動作を実装するスタイルを示しています。

  • media-welcome ページのデフォルトの CSS は、row-fluid クラスの内部にある span* クラスに対して float:left スタイルを割り当てます。

  • 小さい表示域用のメディアクエリーでは、同じクラスに対して float:none スタイルを割り当てます。

/* default styles (no media queries) */
    .row-fluid [class*="span"] {
        width: 100%;
        float: left;
}

@media (max-width: 767px) {
    [class*="span"], .row-fluid [class*="span"] {
        float: none;
        width: 100%;
    }
}

ページコンポーネントのモジュール化

コードを効率的に使用できるように、コンポーネントをモジュール化します。 サイトでは、ようこそページ、記事ページ、製品ページなど、様々な種類のページを使用する場合があります。 ページのタイプごとに異なるタイプのコンテンツが含まれ、多くの場合、異なるレイアウトが使用されます。 ただし、各レイアウトの特定の要素が複数のページで共通の場合は、レイアウトのその部分を実装するコードを再利用できます。

ページコンポーネントのオーバーレイの使用

ページの各部分(head セクションや body セクションのほか、本文内の headercontentfooter などの各セクション)を生成するためのスクリプトを提供するメインページコンポーネントを作成します。

そのメインページコンポーネントを cq:resourceSuperType として使用する他のページコンポーネントを作成します。これらのコンポーネントには、必要に応じてメインページのスクリプトをオーバーライドするスクリプトが含まれます。

例えば、goemetrixx-media アプリケーションにはページコンポーネントが含まれています(sling:resourceSuperType は基盤ページコンポーネントです)。複数の子コンポーネント(article、category および media-home など)はこのページコンポーネントを sling:resourceSuperType として使用します。各子コンポーネントには、ページコンポーネントの content.jsp ファイルをオーバーライドする content.jsp ファイルが含まれています。

スクリプトを再利用

複数のページコンポーネントに共通する行と列の組み合わせを生成する複数の JSP スクリプトを作成します。 例えば、article コンポーネントと media-home コンポーネントの content.jsp スクリプトは、両方とも 8x4col.jsp スクリプトを参照します。

ターゲットの表示域サイズに基づいて CSS スタイルを整理

異なる表示域サイズ用の CSS スタイルとメディアクエリを、別々のファイルに含めます。 クライアントライブラリフォルダーを使用して連結します。

ページグリッドへのコンポーネントの挿入

コンポーネントがコンテンツの単一ブロックを生成する場合、通常は、ページコンポーネントが作成するグリッドがコンテンツの配置を制御します。

作成者は、コンテンツブロックを様々なサイズや相対位置でレンダリングできます。 コンテンツテキストは、他のコンテンツブロックを参照する相対方向を使用しないでください。

必要に応じて、コンポーネントは、生成されるライブラリコードに必要な CSS または JavaScriptHTMLを提供する必要があります。 CSS ファイルと JS ファイルが生成されるように、コンポーネント内でクライアントライブラリフォルダーを使用します。 ファイルを公開するには、 依存関係を作成するか、ライブラリを埋め込む /etc フォルダーの下の別のクライアントライブラリフォルダーで、

サブグリッド

コンポーネントに複数のコンテンツブロックが含まれる場合は、コンテンツブロックを行内に追加して、ページ上にサブグリッドを確立します。

  • div 要素を行およびコンテンツブロックとして表現できるよう、含まれるページコンポーネントと同じクラス名を使用します。
  • ページデザインの CSS が実装する動作を上書きするには、行 div 要素に 2 番目のクラス名を使用し、関連する CSS をクライアントライブラリフォルダーに指定します。

例えば、/apps/geometrixx-media/components/2-col-article-summary コンポーネントは、2 列のコンテンツを生成します。このコンポーネントが生成する HTML の構造は次のとおりです。

<div class="row-fluid mutli-col-article-summary">
    <div class="span6">
        <article>
            <div class="article-summary-image">...</div>
            <div class="social-header">...</div>
            <div class="article-summary-description">...</div>
            <div class="social">...</div>
        </article>
    </div>
</div>

ページの CSS の .row-fluid .span6 セレクターが、この HTML 内の同じクラスおよび構造の div 要素に対して適用されます。ただし、このコンポーネントには /apps/geometrixx-media/components/2-col-article-summary/clientlibs クライアントライブラリフォルダーも含まれます。

  • CSS ではページコンポーネントと同じメディアクエリを使用して、レイアウトの変更を、同じ離散したページ幅により確立します。
  • セレクターでは、行の div 要素の multi-col-article-summary クラスを使用して、ページの row-fluid クラスの動作をオーバーライドします。

例えば、以下のスタイルは /apps/geometrixx-media/components/2-col-article-summary/clientlibs/css/responsive-480px.css ファイルに含まれています。

@media (max-width: 480px) {
    .mutli-col-article-summary .article-summary-image {
        float: left;
        width: 127px;
    }
    .mutli-col-article-summary .article-summary-description {
        width: auto;
        margin-left: 127px;
    }
    .mutli-col-article-summary .article-summary-description h4 {
        padding-left: 10px;
    }
    .mutli-col-article-summary .article-summary-text {
        margin-left: 127px;
        min-height: 122px;
        top: 0;
    }
}

可変グリッドの概要

可変グリッドを使用すると、ページレイアウトをクライアントの表示域のサイズに合わせて調整できます。 グリッドは、ページ上にコンテンツのブロックを配置する論理列と行で構成されます。

  • 列は、コンテンツブロックの水平方向の位置と幅を決定します。
  • 行は、コンテンツブロックの相対的な垂直位置を決定します。

HTML5 テクノロジーを使用すると、グリッドを実装し、グリッドを操作して、ページレイアウトを様々な表示域サイズに合わせることができます。

  • HTML div 要素には、一部の列にまたがるコンテンツのブロックが含まれます。
  • これらの div 要素の 1 つ以上が、共通の親 div 要素を共有する場合に行を構成します。

離散した幅の使用

ターゲットとするビューポートの幅の範囲ごとに、静的なページ幅と、一定の幅のコンテンツブロックを使用します。ブラウザーウィンドウのサイズを手動で変更する場合、コンテンツサイズは、個別のウィンドウの幅(ブレークポイントとも呼ばれます)で変更されます。 したがって、ページデザインはより密接に結び付き、ユーザーエクスペリエンスを最大限に高めます。

グリッドの拡大縮小

グリッドを使用して、異なる表示域サイズに合わせてコンテンツブロックを拡大縮小します。 コンテンツブロックは特定の数の列にまたがります。 表示域のサイズに応じて、列の幅が増減すると、コンテンツブロックの幅もそれに応じて増減します。 拡大/縮小は、コンテンツブロックの並列配置に対応するだけの広さの大サイズおよび中サイズのビューポートの両方をサポートします。

グリッド内のコンテンツの再配置

コンテンツブロックのサイズは、最小の幅で制限できます。この幅を超えると、拡大/縮小が無効になります。 小さいビューポートの場合は、グリッドを使用して、コンテンツのブロックを水平方向ではなく垂直方向に分布させることができます。

グリッドのデザイン

ページ上にコンテンツのブロックを配置する必要がある列と行を決定します。 ページレイアウトによって、グリッドにまたがる列と行の数が決まります。

列数

すべてのビューポートサイズに対して、すべてのレイアウトでコンテンツブロックを水平方向に配置するのに十分な列を含めます。 現在必要な数よりも多くの列を使用して、今後のページデザインに対応できます。

行のコンテンツ

行を使用して、コンテンツブロックの垂直方向の位置を制御します。 同じ行を共有するコンテンツブロックを決定します。

  • どのレイアウトでも横並びに配置されているコンテンツブロックは、同じ行にあります。
  • 横(幅の広いビューポート)と縦(小さいビューポート)に並んだコンテンツブロックは、同じ行にあります。

グリッドの実装

ページ上のコンテンツブロックのレイアウトを制御できるように、CSS クラスとスタイルを作成します。 ページデザインは、多くの場合、ビューポート内のコンテンツブロックの相対的なサイズと位置に基づいています。 ビューポートは、コンテンツブロックの実際のサイズを決定します。 CSS では、相対サイズと絶対サイズを考慮する必要があります。 次の 3 種類の CSS クラスを使用して、可変グリッドを実装できます。

  • すべての行のコンテナーである div 要素のクラス。このクラスは、グリッドの幅の絶対値を設定します。
  • 行を表す div 要素用のクラス。このクラスでは、格納するコンテンツブロックの水平方向または垂直方向の位置を制御します。
  • 異なる幅のコンテンツブロックを表す div 要素用のクラス。幅は、親(行)に対する割合で表されます。

ターゲットのビューポートの幅(および関連するメディアクエリ)は、ページレイアウトに使用される個別の幅を区切ります。

コンテンツブロックの幅

一般に、 width コンテンツブロッククラスのスタイルは、ページとグリッドの次の特性に基づいています。

  • ターゲットの各ビューポートサイズに使用するページの幅の絶対値です。 既知の値。
  • 各ページ幅のグリッド列の絶対幅。 これらの値は、お客様が決定します。
  • 各列のページ全体の幅に対する割合での相対的な幅。 これらの値を計算します。

CSS には、次の構造を使用する一連のメディアクエリが含まれます。

@media(query_for_targeted_viewport){

  .class_for_container{ width:absolute_page_width }
  .class_for_row { width:100%}

  /* several selectors for content blocks   */
  .class_for_content_block1 { width:absolute_block_width1 }
  .class_for_content_block2 { width:absolute_block_width2 }
  ...

  /* several selectors for content blocks inside rows */
  .class_for_row .class_for_content_block1 { width:relative_block_width1 }
  .class_for_row .class_for_content_block2 { width:relative_block_width2 }
  ...
}

ページの要素クラスと CSS スタイルを開発する際の出発点として、次のアルゴリズムを使用します。

  1. すべての行を含む div 要素のクラス名を定義します(例:content.)。

  2. 行を表す div 要素用の CSS クラスを定義します(例:row-fluid)。

  3. コンテンツブロック要素のクラス名を定義します。列の範囲という観点で、それぞれの幅に対して 1 つのクラスが必要です。例えば、 span3 クラス div 3 列にまたがる要素を使用するには、 span4 4 列の範囲のクラス。 グリッドにある列と同じ数のクラスを定義します。

  4. ターゲットとする表示域サイズごとに、対応するメディアクエリを CSS ファイルに追加します。各メディアクエリに次の項目を追加します。

    • content クラス用のセレクター(例:.content{})。
    • 各 span クラス用のセレクター(例:.span3{ })。
    • row-fluid クラス用のセレクター(例:.row-fluid{ })。
    • row-fluid クラス内にある span クラス用のセレクター(例:.row-fluid span3 { })。
  5. 各セレクターに幅のスタイルを追加します。

    1. content セレクターの幅を、ページの絶対サイズに設定します(例:width:480px)。
    2. すべての row-fluid セレクターの幅を 100%に設定します。
    3. すべての span セレクターの幅を、コンテンツブロックの絶対幅に設定します。 単純なグリッドでは、同じ幅の均等に分布した列が使用されます。 (absolute width of page)/(number of columns).
    4. .row-fluid .span セレクターの幅を、全体の幅のパーセンテージとして設定します。この幅を計算するには、数式 (absolute span width)/(absolute page width)*100 を使用します。

行内のコンテンツブロックの配置

フロートスタイルを使用する .row-fluid クラスを使用して、行のコンテンツブロックを水平方向または垂直方向に配置するかどうかを制御できます。

  • float:left または float:right スタイルでは、子要素(コンテンツブロック)が水平方向に広げられます。

  • float:none スタイルでは、子要素が垂直方向に広げられます。

各メディアクエリ内の .row-fluid セレクターにスタイルを追加します。そのメディアクエリに使用するページレイアウトに従って値を設定します。例えば、次の図は、幅の広い表示域ではコンテンツを水平方向に、幅の狭い表示域では垂直方向に広げる行を示しています。

次の CSS によりこの動作を実装できます。

@media (min-width: 768px) and (max-width: 979px) {
   .row-fluid {
       width:100%;
       float:left
   }
}

@media (max-width:480px){
    .row-fluid {
       width:100%;
       float:none
   }
}

コンテンツブロックへのクラスの割り当て

ターゲットとする各ビューポートサイズのページレイアウトに対して、各コンテンツブロックがまたがる列数を決定します。 次に、これらのコンテンツブロックの div 要素に使用するクラスを決定します。

div クラスを確立したら、AEMアプリケーションを使用してグリッドを実装できます。

このページ
