Diseño adaptable

AEM le permite tener un diseño adaptable para las páginas mediante el uso del Contenedor de diseño componente.

Proporciona un sistema de párrafos que le permite colocar componentes en una cuadrícula adaptable. Esta cuadrícula puede reorganizar el diseño según el tamaño y el formato del dispositivo o la ventana. Este componente se utiliza en combinación con el modo Diseño, que le permite crear y editar el diseño interactivo en función del dispositivo.

El contenedor de diseño:

  • Proporciona un ajuste horizontal a la cuadrícula, junto con la capacidad de colocar componentes en la cuadrícula en paralelo y definir cuándo deben contraerse o redistribuirse.

  • Utiliza puntos de interrupción predefinidos (por ejemplo, para teléfono, tableta, etc.) para permitirle definir el comportamiento requerido del contenido para los dispositivos o la orientación relacionados.

    • Por ejemplo, puede personalizar el tamaño del componente o si el componente se puede ver en dispositivos específicos.
  • Se puede anidar para permitir el control de columnas.

A continuación, el usuario puede ver cómo se representará el contenido para dispositivos específicos mediante el emulador.

PRECAUCIÓN

Aunque el componente Contenedor de diseño está disponible en la IU clásica, su funcionalidad completa solo está disponible y es compatible con la IU táctil.

AEM realiza un diseño interactivo para sus páginas mediante una combinación de diferentes mecanismos:

  • Componente Contenedor de diseño

    Este componente está disponible en el navegador de componentes y proporciona un sistema de párrafos de red que le permite añadir y colocar componentes en una cuadrícula interactiva. También se puede establecer como sistema de párrafos predeterminado en la página.

  • Modo de diseño

    Después de colocar el contenedor de diseño en la página, puede usar el modo de diseño para colocar el contenido en la red interactiva.

  • Emulador Esta opción le permite crear y editar sitios web interactivos que reorganizan el diseño en función del tamaño del dispositivo o la ventana, mediante el redimensionado activo de los componentes. El usuario puede utilizar el emulador para ver cómo se representará el contenido.

Con estos mecanismos de cuadrícula adaptable puede:

  • Utilice puntos de interrupción para definir diferentes diseños de contenido en función del ancho del dispositivo (relacionado con el tipo y la orientación del dispositivo).
  • Utilizar estos mismos puntos de interrupción y diseños de contenido para asegurarse de que el contenido es adaptable al tamaño de la ventana del navegador en el escritorio.
  • Utilizar el ajuste horizontal a la cuadrícula que le permite colocar componentes en la cuadrícula, cambiar su tamaño según sea necesario y definir cuándo deben contraerse o redistribuirse lateralmente o arriba/abajo.
  • Ocultar componentes de diseños de dispositivo específicos.
  • Realizar el control de columnas.

En función del proyecto, el contenedor de diseño se puede utilizar como sistema de párrafos predeterminado para las páginas o como componente disponible para añadirse a su página mediante el explorador de componentes (o ambos).

NOTA

Adobe proporciona documentación de GitHub del diseño interactivo como referencia que se puede entregar a los desarrolladores de interfaces de usuario, lo cual les permite usar la cuadrícula de AEM fuera de AEM como, por ejemplo, para crear maquetas HTML estáticas para un sitio de AEM futuro.

NOTA

El uso de los mecanismos anteriores se habilita en la configuración de la plantilla. Consulte Configuración del diseño interactivo para obtener más información.

Definiciones de diseños, emulación de dispositivos y puntos de interrupción

Al crear el contenido de su sitio web desea asegurarse de que el contenido se muestre correctamente según el dispositivo utilizado para ello.

AEM le permite definir diseños según la anchura del dispositivo:

  • El emulador permite emular estos diseños en una amplia gama de dispositivos. Además del tipo de dispositivo, la orientación, que se selecciona mediante la opción Rotar dispositivo, puede afectar al punto de interrupción seleccionado a medida que cambia la anchura.

  • Los puntos de interrupción son puntos que separan las definiciones de diseño.

    • Definen efectivamente la anchura máxima (en píxeles) de cualquier dispositivo que utilice un diseño específico.
    • Normalmente, los puntos de interrupción son válidos para una selección de dispositivos, en función del ancho de sus pantallas.
    • El alcance de un punto de interrupción se extiende hacia la izquierda hasta el siguiente punto de interrupción.
    • No puede seleccionar específicamente un punto de interrupción; al seleccionar el dispositivo y la orientación se selecciona automáticamente el punto de interrupción adecuado.

El dispositivo Escritorio no tiene una anchura específica y está relacionado con el punto de interrupción predeterminado (p. ej., todo lo que está por encima del último punto de interrupción configurado).

NOTA

Es posible definir puntos de interrupción para cada dispositivo individual, pero esto incrementaría drásticamente los trabajos de definición de diseño y mantenimiento.

Al seleccionar en el emulador un dispositivo específico para emular y definir el diseño, el punto de interrupción relacionado también quedará resaltado. Cualquier cambio de diseño que realice se aplicará a otros dispositivos a los que se aplique el punto de interrupción, es decir, cualquier dispositivo situado a la izquierda del marcador del punto de interrupción activo, pero antes del marcador del siguiente punto de interrupción.

Por ejemplo, si selecciona el dispositivo iPhone 6 Plus (definido con una anchura de 540 píxeles) para emulación y diseño, se activará también el punto de interrupción Teléfono (definido como 768 píxeles). Cualquier cambio de diseño que realice en IPHONE 6 será aplicable a otros dispositivos bajo el Teléfonos punto de interrupción, como IPHONE 5 (definido como 320 píxeles).

screen_shot_2018-03-23at084058

Selección de un dispositivo para emular

  1. Abra la página necesaria para editarla. Por ejemplo:

    http://localhost:4502/editor.html/content/we-retail/us/en/experience.html

  2. Seleccione el icono Emulador de la barra de herramientas superior:

  3. Se abrirá la barra de herramientas del emulador.

    screen_shot_2018-03-23at084551

    La barra de herramientas del emulador muestra opciones de diseño adicionales:

    • Rotar dispositivo : Permite girar un dispositivo desde la orientación vertical (vertical) a la orientación horizontal (horizontal) y viceversa.

    • Seleccionar dispositivo: le permite definir un dispositivo específico para emular de una lista (consulte el paso siguiente para obtener detalles)

  4. Para seleccionar un dispositivo específico para emular, puede hacer lo siguiente:

    • Utilice el icono Seleccionar dispositivo y seleccione en un selector desplegable.
    • Pulse o haga clic en el indicador de dispositivo en la barra de herramientas del emulador.

    screen_shot_2018-03-23at084818

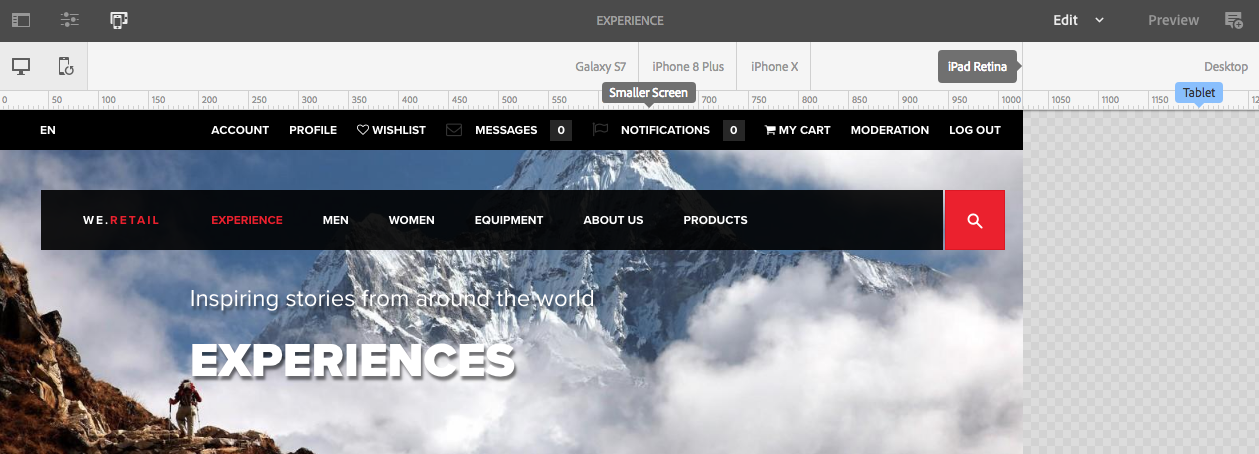

  5. Una vez que haya seleccionado un dispositivo específico, puede:

    • Ver el marcador activo del dispositivo seleccionado; por ejemplo, iPad.
    • Ver el marcador activo del punto de interrupción adecuado; por ejemplo, Tableta.

    screen_shot_2018-03-23at084932

    • La línea discontinua azul representa el doblar para el dispositivo seleccionado (aquí un IPHONE 6).

    screen_shot_2018-03-23at084947

    • El pliegue también se puede considerar como el salto de línea de la página (no confundir con el salto de línea de la página) puntos de interrupción) para el contenido. Esto se muestra para mayor comodidad, a fin de mostrar qué parte del contenido verá el usuario en el dispositivo antes de desplazarse.
    • La línea para el pliegue no se mostrará si la altura del dispositivo que se está emulando es mayor que el tamaño de pantalla.
    • El pliegue se muestra para la comodidad del autor y no aparece en la página publicada.

Adición de un contenedor de diseño y su contenido (modo de edición)

Un contenedor de diseño es un sistema de párrafos que:

  • Contiene otros componentes.
  • Define el diseño.
  • Responde a los cambios.
NOTA

Si no está disponible, la variable Contenedor de diseño debe ser explícitamente activado para un sistema de párrafos o una página (por ejemplo, utilizando Diseño modo).

  1. El contenedor de diseño está disponible como componente estándar en el navegador de componentes. Desde aquí puede arrastrarlo a la ubicación deseada en la página tras la cual verá el marcador de posición Arrastrar componentes aquí.

  2. A continuación, puede agregar componentes al contenedor de diseño. Estos componentes contendrán el contenido real:

    screen_shot_2018-03-23at085500

Selección y ejecución de una acción en un contenedor de diseños (modo de edición)

Al igual que con otros componentes, puede seleccionar un contenedor de diseños (cuando se encuentra en el modo de edición) y luego realizar una acción en él (copiar, cortar, eliminar):

PRECAUCIÓN

Como un contenedor de diseño es un sistema de párrafos, al eliminar el componente se eliminará tanto la cuadrícula de diseño como todos los componentes (y su contenido) que se encuentren dentro del contenedor.

  1. Si pasa el ratón por encima o pulsa el marcador de posición de la cuadrícula, se mostrará el menú de acción.

    screen_shot_2018-03-23at085357

    Debe seleccionar la opción Principal.

  2. Si el componente de diseño está anidado, seleccione la opción Principal presenta una selección desplegable, que le permite seleccionar el contenedor de diseño anidado o sus elementos principales.

    Cuando pasa el ratón sobre los nombres de contenedor en la lista desplegable, sus contornos se muestran en la página.

    • El contenedor de diseños anidado en la parte inferior se muestra en negro.
    • El contenedor de diseños anidado en la posición inferior siguiente aparece en gris oscuro.
    • Cada contenedor sucesivo aparece en un tono más claro de gris.

    screen_shot_2018-03-23at085636

  3. De esta forma se resaltará toda la cuadrícula con su contenido. Se muestra la barra de herramientas de acciones, desde donde puede seleccionar una acción, como, por ejemplo, Eliminar.

    screen_shot_2018-03-23at085724

Definición de diseños (modo de diseño)

NOTA

Puede definir un diseño distinto para cada punto de interrupción (tal y como determinan el tipo y la orientación del dispositivo emulado).

Para configurar el diseño de una cuadrícula interactiva implementada con el contenedor de diseño, debe usar el modo Diseño.

El modo Diseño puede iniciarse de dos formas.

  • Mediante el uso del menú de modo de la barra de herramientas y seleccionando el modo Diseño.

    • Seleccione el modo Diseño del mismo modo que si desea cambiar al modo Editar o Segmentación.
    • El modo Diseño se mantiene y no abandona el modo Diseño hasta que se selecciona otro modo a través del selector correspondiente.
  • Cuándo edición de un componente individual.

    • Mediante el uso de Diseño en el menú de acción rápida del componente, puede cambiar a Diseño modo.
    • Diseño el modo persiste mientras se edita el componente y vuelve a Editar modo una vez que el enfoque cambia a otro componente.

En el modo Diseño, se pueden realizar varias acciones en una cuadrícula:

  • Cambie el tamaño de los componentes de contenido mediante los puntos azules. El cambio de tamaño siempre se ajustará a la cuadrícula. Al cambiar el tamaño de la cuadrícula de fondo se mostrará para ayudar a la alineación:

    screen_shot_2018-03-23at090140

    NOTA

    Se mantendrán las proporciones y relaciones al cambiar el tamaño de componentes como Imágenes.

  • Haga clic o toque un componente de contenido. La barra de herramientas le permite efectuar las siguientes acciones:

    • Principal

      Permite seleccionar todo el componente del contenedor de diseños para realizar acciones en conjunto.

    • Flotar a una línea nueva

      El componente se moverá a una nueva línea, en función del espacio disponible en la cuadrícula.

    • Ocultar componente

      El componente se hace invisible (puede restaurarse desde la barra de herramientas del contenedor de diseño).
      screen_shot_2018-03-23at090246

  • En el modo Diseño puede pulsar o hacer clic en Arrastrar componentes aquí para seleccionar el componente completo. Se mostrará la barra de herramientas de este modo.

    La barra de herramientas tendrá diferentes opciones en función del estado del componente de diseño y de los componentes que le pertenecen. Por ejemplo:

    • Principal: seleccione el componente principal.

    • Mostrar componentes ocultos : Muestre todos los componentes o cada componente por separado. El número indica cuántos componentes ocultos hay actualmente. El contador muestra cuántos componentes están ocultos.

    • Revertir diseño del punto de interrupción: permite recuperar el diseño predeterminado. Es decir, no se aplicará ningún diseño personalizado.

    • Flotar hasta una nueva línea: suba el componente una posición si el espacio lo permite.

    screen_shot_2018-03-23at090829

    • Ocultar componente: oculte el componente actual.

    NOTA

    En el ejemplo anterior, las acciones de flotar y ocultar están disponibles porque este contenedor de diseño está anidado en un contenedor de diseño principal.

    • Mostrar los componentes
      Seleccione los componentes principales para mostrar la barra de herramientas de acciones con la
      Opción Mostrar componentes ocultos. En este ejemplo, hay dos componentes ocultos.
      screen_shot_2018-03-23at091200

    Si se selecciona la opción Mostrar componentes ocultos, se mostrarán en azul los componentes que están ocultos actualmente en sus posiciones originales.

    screen_shot_2018-03-23at091224

    La selección de la opción Restaurar todo permitirá que se muestren todos los componentes ocultos.
