AEM Forms的架构和部署拓扑

架构

AEM Forms是作为AEM包部署到AEM中的应用程序。 该包称为AEM Forms加载项包。 AEM Forms加载项包包含部署到AEM OSGi容器中的服务(API提供程序)和由AEM Sling框架管理的servlet或JSP(提供前端和REST API功能)。 下图描述了此设置:

体系结构

AEM Forms的体系结构包括以下组件:

  • 核心AEM服务:AEM 为已部署的应用程序提供的基本服务。这些服务包括符合JCR的内容存储库、OSGI服务容器、工作流引擎、信任存储、密钥存储等。 这些服务可用于AEM Forms应用程序,但不由AEM Forms包提供。 这些服务是整个AEM堆栈的一个组成部分,而各种AEM Forms组件使用这些服务。

  • Forms服务: 提供与表单相关的功能,如创建、组合、分发和存档PDF文档,添加数字签名以限制对文档的访问,并对条形码表单进行解码。这些服务可通过在AEM中共同部署的自定义代码公开使用。

  • Web层: JSP或servlet,构建于通用服务和表单服务之上,提供以下功能:

    • 创作前端:用于创作和管理表单的表单创作和表单管理用户界面。
    • 表单再现和提交前端:面向最终用户的界面,供AEM Forms的最终用户(例如,公民访问政府网站)使用。这提供表单再现(在Web浏览器中显示表单)和提交功能。
    • REST API:JSP和Servlet导出表单服务子集,供基于HTTP的客户端(如表单移动SDK)远程使用。

AEM Forms on OSGi: AEM Forms on OSGi 环境是标准AEM作者或AEM发布,其上部署了AEM Forms包。您可以在单个服务器环境、场和群集设置中在OSGi上运行AEM Forms。 群集设置仅适用于AEM作者实例。

AEM Forms on JEE: AEM Forms on JEE是运行在JEE堆栈上的AEM Forms服务器。它将AEM作者与AEM Forms加载项包以及其他AEM Forms JEE功能共同部署在应用程序服务器上运行的单个JEE堆栈上。 您可以在JEE上在单服务器和群集设置中运行AEM Forms。 AEM Forms on JEE仅用于运行文档安全性、流程管理,以及升级到AEM Forms的LiveCycle客户。 以下是在JEE上使用AEM Forms的其他一些方案:

  • HTML工作区支持(针对使用HTML工作区的客户): JEE上的AEM Forms支持使用处理实例进行单点登录,提供处理实例上呈现的某些资产,并处理在HTML工作区中呈现的表单的提交。
  • 高级附加表单/交互式通信数据处理:AEM Forms on JEE可用于在需要高级流程管理功能的复杂用例中,额外处理表单/交互式通信数据(并将结果保存到适当的数据存储中)。

AEM Forms on JEE还包括为AEM组件提供以下支持服务:

  • 集成用户管 理:允许JEE上的AEM Forms用户在OSGi用户上被识别为AEM表单,并帮助为OSGi和JEE用户启用SSO。在需要在OSGi上的AEM表单和JEE上的AEM Forms之间单点登录(例如,HTML工作区)的情况下,这是必需的。
  • 资产托管: JEE上的AEM Forms可以提供在OSGi上的AEM Forms上呈现的资产(例如,HTML5表单)。

AEM Forms创作用户界面不支持创建记录文档(DOR)、PDF forms和HTML5 Forms。 此类资源是使用独立的Forms Designer应用程序设计的,并单独上传到AEM Forms Manager。 或者,对于JEE上的AEM Forms,表单可以设计为应用程序(在AEM Forms Workbench中)资产并部署到JEE服务器上的AEM Forms中。

AEM Forms on OSGi和AEM Forms on JEE都具有工作流功能。 您可以快速构建和部署OSGi上AEM表单上各种任务的基本工作流,而无需在JEE上安装AEM Forms的全面流程管理功能。 AEM Forms上以表单为中心的工作流在OSGi上的功能和AEM Forms在JEE上的流程管理功能有一些不同。 在OSGi上开发和管理AEM Forms上以表单为中心的工作流使用熟悉的AEM Workflow和AEM Inbox功能。

术语

下图显示了典型AEM Forms部署中使用的各种AEM Form服务器配置及其组件:

aem_forms_--recommended拓扑

作者: 作者实例是在标准“作者”运行模式下运行的AEM Forms服务器。它可以是JEE上的AEM Forms或OSGi 环境上的AEM Forms。 它面向内部用户、表单和交互式通信设计人员以及开发人员。 它启用以下功能:

  • 创作和管理表单和交互式通信:设 计人员和开发人员可以创建和编辑自适应表单和交互式通信,上传在外部创建的其他类型的表单(例如,在Adobe Forms Designer中创建的表单),并使用Forms Manager控制台管理这些资产。
  • 表单和交互式通信发布: 在创作实例上托管的资产可以发布到发布实例以执行运行时操作。资产发布使用AEM复制功能。 Adobe建议在所有作者实例上配置复制代理,以手动将已发布表单推送到处理实例,并在处理实例上配置另一个复制代理,启用了“在接收​上”触发器,以自动将收到的表单复制到发布实例。

发布: 发布实例是在标准发布运行模式下运行的AEM Forms服务器。Publish实例适用于基于表单的应用程序的最终用户,例如访问公共网站和提交表单的用户。 它启用以下功能:

  • 为最终用户渲染和提交Forms。
  • 将原始提交的表单数据传输到处理实例,以便在最终的记录系统中进一步处理和存储。 AEM Forms中提供的默认实现使用AEM的反向复制功能实现此目的。 还有一种替代实现,用于直接将表单数据推送到处理服务器,而不是先在本地保存它(后者是进行反向复制以激活的先决条件)。 担心发布实例上可能敏感数据存储的客户可以加入此替代实施,因为处理实例通常位于更安全的区域中。
  • 呈现和提交交互式通信和信件:在发布实例上呈现交互式通信和信函,并将相应数据提交到处理实例以用于存储和后处理。 数据可以保存在发布实例上的本地,稍后反向复制到处理实例(默认选项),也可以直接推送到处理实例而不保存在发布实例上。 后一实施对注重安全的客户很有用。

处理: 在“作者”运行模式下运行的AEM Forms实例,未将用户分配到forms-manager组。您可以在JEE上部署AEM Forms,或在OSGi上部署AEM Forms作为处理实例。 未分配用户是为了确保表单创作和管理活动不会在处理实例上执行,而只在创作实例上执行。 处理实例启用以下功能:

  • 处理来自Publish实例的原始表单数据:这 主要通过AEM工作流在处理实例上实现,当数据到达时触发。工作流可以使用现成的表单数据模型步骤将数据或文档存档到适当的数据存储。

  • 安全存储表单数据:处理为与用户隔离的原始表单数据提供了防火墙后存储库。作者实例中的表单设计者和发布实例中的最终用户都无法访问此存储库。

    注意

    Adobe建议使用第三方数据存储来保存最终处理的数据,而不是使用AEM存储库。

  • 存储和后处理来自Publish实例的通信: AEM工作流对相应的信函定义执行可选后处理。这些工作流可以将最终处理的数据保存到合适的外部数据存储中。

  • HTML Workspace托管:处理实例将承载HTML工作区的前端。HTML工作区为审核和审批流程的关联任务/组分配提供了UI。

处理实例配置为在作者运行模式下运行,因为:

  • 它支持从Publish实例反向复制原始表单数据。 默认数据存储处理函数需要反向复制功能。
  • AEM工作流是处理从Publish实例到达的原始表单数据的主要手段,建议在作者风格的系统上运行。

JEE上AEM Forms的物理拓扑示例

以下建议的AEM Forms on JEE拓扑主要针对从LiveCycle或JEE上的AEM Forms的先前版本升级的客户。 Adobe建议在OSGi上使用AEM Forms进行新安装。 仅建议在JEE上新安装AEM Forms以使用文档安全和流程管理功能。

使用文档服务或文档安全功能的拓扑

AEM Forms客户计划仅使用文档服务或文档安全功能,其拓扑类似于下面显示的拓扑。 此拓扑建议使用AEM Forms的单个实例。 如有必要,您还可以创建AEM Forms服务器的群集或群。 当大多数用户以编程方式访问AEM Forms服务器的功能并且通过用户界面进行干预达到最低时,建议使用此拓扑。 该拓扑结构对文档服务的批处理操作有一定帮助。 例如,使用输出服务每天创建数百个不可编辑的PDF文档。

尽管AEM Forms允许您从单台服务器设置和运行所有功能,但您应该执行容量规划、负载平衡,并为生产环境中的特定功能设置专用服务器。 例如,对于使用PDF Generator服务的环境,要每天转换数千页并添加数字签名以限制对文档的访问,请为PDF Generator服务和数字签名功能设置单独的AEM Forms服务器。 它有助于提供最佳性能,并独立扩展服务器。

基本功能

使用AEM Forms进程管理的拓扑

AEM Forms客户计划使用AEM Forms流程管理功能,例如,HTML Workspace的拓扑可能与下面显示的拓扑类似。 JEE服务器上的AEM Forms可以是单个服务器或群集配置。

如果您是从LiveCycle ES4升级,则此拓扑与您在LiveCycle中已有的内容紧密相映,除了在JEE上将AEM作者内置到AEM Forms之外。 此外,对于执行升级的客户,群集需求没有变化。 如果您在群集环境中使用AEM Forms,则可以在AEM 6.4 Forms中继续使用。 要使用HTML Workspace对AEM Forms进行全新安装,另需运行内置到JEE环境的AEM作者实例。

表单数据存储是第三方数据存储,用于存储表单的最终处理数据和交互式通信。 这是拓扑中的可选元素。 如有必要,您还可以选择设置处理实例并使用其存储库作为最终的记录系统。

topology_for_usinghtmlworkspace和formsapp

对于计划在JEE服务器上使用AEM Forms来实现流程管理功能(HTML Workspace)而不使用任何后处理、自适应表单、HTML5表单和交互通信功能的客户,建议使用此拓扑。

使用自适应表单的拓扑、HTML5表单、交互通信功能

AEM Forms客户计划使用AEM Forms数据捕获功能,例如自适应表单、HTML5 Forms、PDF forms,其拓扑可能与下面显示的拓扑类似。 此拓扑还建议使用AEM Forms的交互通信功能。

topology-for-using-forms-osgi-modules

您可以对上述拓扑进行以下更改/自定义:

  • 使用HTML Workspace和AEM Forms应用程序需要AEM作者或处理实例。 您可以使用JEE服务器上内置到AEM Forms的AEM作者实例,而不是设置其他外部AEM作者服务器。
  • 仅OSGi上以Forms为中心的工作流、自适应表单、表单门户和交互式通信需要AEM作者或处理实例。
  • 交互通信代理UI通常在组织内运行。 因此,您可以将代理UI的发布服务器保留在专用网络中。
  • OSGi实例上的AEM表单内置到JEE服务器上的AEM Forms,还可以在OSGi和监视文件夹上运行以Forms为中心的工作流。

在OSGi上使用AEM Forms的示例物理拓扑

用于数据捕获的拓扑、交互式通信、OSGi功能上的以表单为中心的工作流

AEM Forms客户计划使用AEM Forms数据捕获功能,例如自适应表单、HTML5 Forms、PDF forms,其拓扑可能与下面显示的拓扑类似。 还建议使用此拓扑,以便在OSGi功能上使用交互式通信和以Forms为中心的工作流,例如,将AEM收件箱和AEM Forms应用程序用于业务流程工作流。

interactive-use-cases-af-cm-osgi-workflow

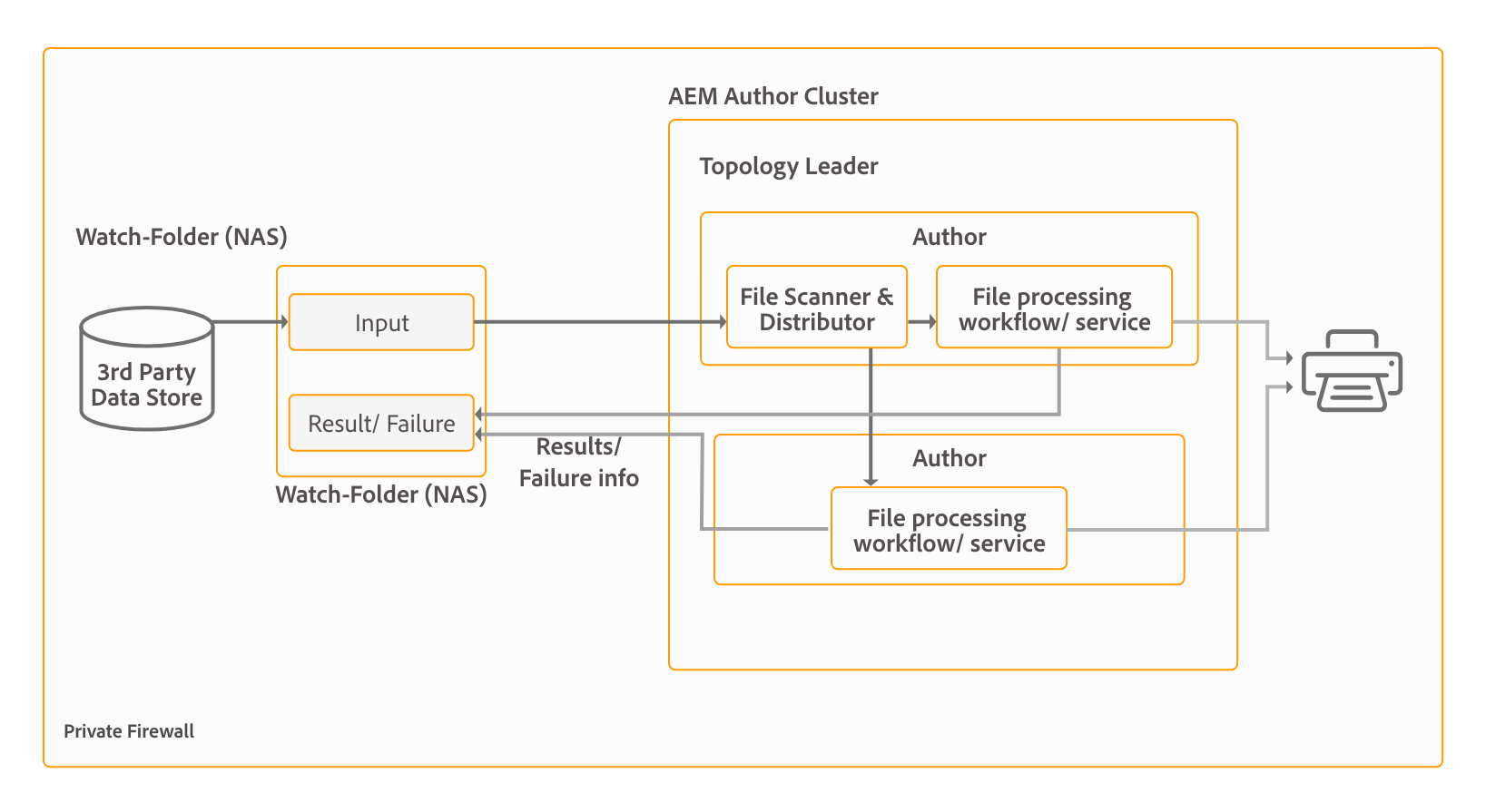

使用监视文件夹功能进行脱机批处理的拓扑

AEM Forms客户计划使用监视文件夹进行批处理,其拓扑可能与下面显示的拓扑类似。 拓扑显示群集环境,但您决定根据负载使用单个实例或AEM Forms服务器群。 第三方数据源是您自己的记录系统。 它用作监视文件夹的输入源。 拓扑还以打印文件的形式显示输出。 您还可以将输出内容存储到文件系统、通过电子邮件发送以及使用其他自定义方法使用输出。

offline-batch-processing-via-watched-folders

使用文档服务功能进行基于API的脱机处理的拓扑

AEM Forms客户计划仅使用文档服务功能,其拓扑类似于下面显示的拓扑。 此拓扑建议在OSGi服务器上使用AEM Forms群集。 当大多数用户以编程方式(使用API)访问AEM Forms服务器的功能以及通过用户界面进行的干预达到最低时,建议使用此拓扑。 该拓扑在多种软件客户端场景中非常有用。 例如,多个客户端使用PDF Generator服务按需创建PDF文档。

尽管AEM Forms允许您从单台服务器设置和运行所有功能,但您应该执行容量规划、负载平衡,并为生产环境中的特定功能设置专用服务器。 例如,对于使用PDF Generator服务每天转换数千页和多个自适应表单以捕获数据的环境,为PDF Generator服务和自适应表单功能设置单独的AEM Forms服务器。 它有助于提供最佳性能,并独立扩展服务器。

基于offline-api的处理
