자습서:양식 데이터 모델 만들기

대화형 커뮤니케이션용 양식 데이터 모델 만들기

04-create-form-data-model-main

이 자습서는 첫 번째 대화형 통신 만들기 시리즈의 단계입니다. 전체 자습서 사용 사례를 이해하고, 수행하고, 시연하기 위해 시리즈를 시간 순서대로 따르는 것이 좋습니다.

자습서 정보

AEM Forms 데이터 통합 모듈을 사용하여 AEM 사용자 프로필, RESTful 웹 서비스, SOAP 기반 웹 서비스, OData 서비스 및 관계형 데이터베이스와 같은 서로 다른 백엔드 데이터 소스에서 양식 데이터 모델을 만들 수 있습니다. 데이터 모델 개체 및 서비스를 양식 데이터 모델에서 구성하고 적응형 양식과 연결할 수 있습니다. 적응형 양식 필드는 데이터 모델 개체 속성에 바인딩됩니다. 이 서비스를 사용하면 적응형 양식을 미리 채우고 제출된 양식 데이터를 다시 데이터 모델 개체로 쓸 수 있습니다.

양식 데이터 통합 및 양식 데이터 모델에 대한 자세한 내용은 AEM Forms 데이터 통합을 참조하십시오.

이 자습서에서는 양식 데이터 모델을 준비, 만들기, 구성 및 대화형 커뮤니케이션과 연결하는 단계를 안내합니다. 이 자습서를 마치면 다음을 수행할 수 있습니다.

양식 데이터 모델은 다음과 유사합니다.

form_data_model_callouts

A. 구성된 데이터 소스 B. 데이터 소스 스키마 C. 사용 가능한 서비스 D. 데이터 모델 개체 E. 구성된 서비스

전제 조건

시작하기 전에 다음을 확인하십시오.

1단계:데이터베이스 설정

대화형 커뮤니케이션을 만들려면 데이터베이스가 필요합니다. 이 자습서에서는 데이터베이스를 사용하여 Interactive Communications의 양식 데이터 모델 및 지속성 기능을 표시합니다. 고객, 청구서 및 호출 테이블을 포함하는 데이터베이스를 설정합니다.
다음 이미지는 고객 테이블에 대한 샘플 데이터를 보여줍니다.

sample_data_cust

다음 DDL 문을 사용하여 데이터베이스에 customer 테이블을 생성합니다.

CREATE TABLE `customer` (
   `mobilenum` int(11) NOT NULL,
   `name` varchar(45) NOT NULL,
   `address` varchar(45) NOT NULL,
   `alternatemobilenumber` int(11) DEFAULT NULL,
   `relationshipnumber` int(11) DEFAULT NULL,
   `customerplan` varchar(45) DEFAULT NULL,
   PRIMARY KEY (`mobilenum`),
   UNIQUE KEY `mobilenum_UNIQUE` (`mobilenum`)
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8

다음 DDL 문을 사용하여 데이터베이스에 bls 테이블을 생성합니다.

CREATE TABLE `bills` (
   `billplan` varchar(45) NOT NULL,
   `latepayment` decimal(4,2) NOT NULL,
   `monthlycharges` decimal(4,2) NOT NULL,
   `billdate` date NOT NULL,
   `billperiod` varchar(45) NOT NULL,
   `prevbal` decimal(4,2) NOT NULL,
   `callcharges` decimal(4,2) NOT NULL,
   `confcallcharges` decimal(4,2) NOT NULL,
   `smscharges` decimal(4,2) NOT NULL,
   `internetcharges` decimal(4,2) NOT NULL,
   `roamingnational` decimal(4,2) NOT NULL,
   `roamingintnl` decimal(4,2) NOT NULL,
   `vas` decimal(4,2) NOT NULL,
   `discounts` decimal(4,2) NOT NULL,
   `tax` decimal(4,2) NOT NULL,
   PRIMARY KEY (`billplan`)
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8

다음 DDL 문을 사용하여 데이터베이스에서 호출 테이블을 생성합니다.

CREATE TABLE `calls` (
   `mobilenum` int(11) DEFAULT NULL,
   `calldate` date DEFAULT NULL,
   `calltime` varchar(45) DEFAULT NULL,
   `callnumber` int(11) DEFAULT NULL,
   `callduration` varchar(45) DEFAULT NULL,
   `callcharges` decimal(4,2) DEFAULT NULL,
   `calltype` varchar(45) DEFAULT NULL
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8

호출 테이블에는 호출 날짜, 호출 시간, 통화 번호, 통화 기간 및 통화 요금 등의 호출 세부 정보가 포함됩니다. customer 테이블은 모바일 번호(mobilenum) 필드를 사용하여 호출 테이블에 연결됩니다. customer 테이블에 나열된 각 모바일 번호에 대해 호출 테이블에 여러 개의 레코드가 있습니다. 예를 들어 1457892541 모바일 번호에 대한 호출 세부 사항을 호출 테이블을 참조하여 검색할 수 있습니다.

청구서 테이블에는 청구 일자, 청구 기간, 월별 요금 및 통화 요금 등의 청구 상세내역이 포함됩니다. customer 테이블은 청구 계획 필드를 사용하여 bom 테이블에 연결됩니다. customer 테이블에 각 고객과 연관된 계획이 있습니다. bills 테이블에는 기존의 모든 계획에 대한 가격 정보가 포함됩니다. 예를 들어 customer 테이블에서 Sarah​에 대한 계획 세부 정보를 검색하고 이러한 세부 정보를 사용하여 bills 테이블에서 가격 세부 정보를 검색할 수 있습니다.

2단계:MySQL 데이터베이스를 데이터 소스로 구성

양식 데이터 모델을 만들기 위해 다양한 유형의 데이터 소스를 구성할 수 있습니다. 이 자습서에서는 샘플 데이터로 구성되고 채워지는 MySQL 데이터베이스를 구성합니다. 지원되는 다른 데이터 소스 및 구성 방법에 대한 자세한 내용은 AEM Forms 데이터 통합을 참조하십시오.

MySQL 데이터베이스를 구성하려면 다음을 수행합니다.

  1. MySQL 데이터베이스에 JDBC 드라이버를 OSGi 번들로 설치합니다.

    1. 관리자로 AEM Forms 작성자 인스턴스에 로그인하고 AEM 웹 콘솔 번들로 이동합니다. 기본 URL은 http://localhost:4502/system/console/bundles입니다.
    2. 설치/업데이트​를 누릅니다. 업로드/설치 번들 대화 상자가 나타납니다.
    3. 파일​을 눌러 MySQL JDBC 드라이버 OSGi 번들을 탐색하고 선택합니다. 시작 번들패키지 새로 고침​을 선택하고 설치 또는 업데이트​을 탭합니다. MySQL용 Oracle Corporation의 JDBC 드라이버가 활성화되어 있는지 확인합니다. 드라이버가 설치되어 있습니다.
  2. MySQL 데이터베이스를 데이터 소스로 구성:

    1. http://localhost:4502/system/console/configMgr의 AEM 웹 콘솔로 이동합니다.

    2. Apache Sling 연결의 풀링된 데이터 소스 구성을 찾습니다. 편집 모드에서 구성을 열려면 탭합니다.

    3. 구성 대화 상자에서 다음 세부 정보를 지정합니다.

      • 데이터 소스 이름: 임의의 이름을 지정할 수 있습니다. 예를 들어 MySQL​을 지정합니다.
      • DataSource 서비스 속성 이름:DataSource 이름이 포함된 서비스 속성의 이름을 지정합니다. 데이터 소스 인스턴스를 OSGi 서비스로 등록하는 동안 지정됩니다. 예: datasource.name
      • JDBC 드라이버 클래스:JDBC 드라이버의 Java 클래스 이름을 지정합니다. MySQL 데이터베이스의 경우 com.mysql.jdbc.Driver​를 지정합니다.
      • JDBC 연결 URI:데이터베이스의 연결 URL을 지정합니다. 포트 3306 및 스키마 텔레카에서 실행되는 MySQL 데이터베이스의 경우 URL은 다음과 같습니다.jdbc:mysql://[server]:3306/teleca?autoReconnect=true&useUnicode=true&characterEncoding=utf-8
      • 사용자 이름: 데이터베이스의 사용자 이름입니다. 데이터베이스와 연결을 설정하려면 JDBC 드라이버를 활성화해야 합니다.
      • 암호: 데이터베이스의 암호입니다. 데이터베이스와 연결을 설정하려면 JDBC 드라이버를 활성화해야 합니다.
      • 차입시 테스트: 차입시 테스트 옵션을 활성화합니다.
      • 반환 시 테스트: 반환 시 테스트를 활성화합니다.
      • 유효성 검사 쿼리: 풀에서 연결을 검증할 SQL SELECT 쿼리를 지정합니다. 쿼리는 하나 이상의 행을 반환해야 합니다. 예: * 선택customer​에서 가져옵니다.
      • 트랜잭션 격리:값을 READ_COMMITTED 로 설정합니다.

    다른 속성을 기본값 으로 두고 저장​을 탭합니다.

    다음과 유사한 구성이 만들어집니다.

    apache_configuration

3단계:양식 데이터 모델 만들기

AEM Forms은 구성된 데이터 소스에서 양식 데이터 모드🔗l를 만드는 직관적인 사용자 인터페이스를 제공합니다. 양식 데이터 모델에서 여러 데이터 소스를 사용할 수 있습니다. 이 자습서의 사용 사례에서는 MySQL을 데이터 소스로 사용합니다.

양식 데이터 모델을 만들려면 다음을 수행하십시오.

  1. AEM 작성자 인스턴스에서 Forms > 데이터 통합​으로 이동합니다.

  2. 만들기 > 양식 데이터 모델​을 누릅니다.

  3. 양식 데이터 모델 만들기 마법사에서 양식 데이터 모델의 이름​을 지정합니다. 예: FDM_Create_First_IC. 다음​을 누릅니다.

  4. 데이터 소스 선택 화면에는 구성된 모든 데이터 소스가 나열됩니다. MySQL 데이터 소스를 선택하고 만들기​를 탭합니다.

    fdm_mysql_data_source

  5. 완료​를 클릭합니다. FDM_Create_First_IC 양식 데이터 모델이 생성됩니다.

4단계:양식 데이터 모델 구성

양식 데이터 모델 구성에는 다음이 포함됩니다.

데이터 모델 개체 및 서비스 추가

  1. AEM 작성자 인스턴스에서 Forms > 데이터 통합​으로 이동합니다. 기본 URL은 http://localhost:4502/aem/forms.html/content/dam/formsanddocuments-fdm입니다.

  2. 이전에 만든 FDM_Create_First_IC 양식 데이터 모델이 여기에 나열됩니다. 선택하고 편집​을 누릅니다.

    선택한 데이터 소스 MySQL​가 데이터 소스 창에 표시됩니다.

    mysql_fdm

  3. MySQL 데이터 소스 트리를 확장합니다. 텔레스타 스키마에서 다음 데이터 모델 개체 및 서비스를 선택하십시오.

    • 데이터 모델 개체:

      • 청구서
      • 호출
      • 고객
    • 서비스:

      • get
      • 업데이트

    선택한 데이터 모델 개체 및 서비스를 양식 데이터 모델에 추가하려면 선택한 항목 추가​를 누릅니다.

    select_data_model_object_services

    BOM, 호출 및 고객 데이터 모델 개체는 모델 탭의 오른쪽 창에 표시됩니다. get 및 update services가 서비스 탭에 표시됩니다.

    data_model_objects

데이터 모델 개체에 대해 계산된 하위 속성을 만듭니다.

계산된 속성은 규칙이나 식을 기반으로 값이 계산되는 속성입니다. 규칙을 사용하여 계산된 속성의 값을 문자 문자열, 숫자, 수학 표현식의 결과 또는 양식 데이터 모델에서 다른 속성의 값으로 설정할 수 있습니다.

사용 사례를 기반으로 다음 수학 표현식을 사용하여 bills 데이터 모델 개체에서 usagecharges 하위 계산 속성을 만듭니다.

  • 사용 요금 = 전화 요금 + 전화 요금 + SMS 요금 + 모바일 인터넷 요금 + 로밍 국가 + 로밍 국제 + VAS(이러한 모든 속성은 bom 데이터 모델 개체에 있음)

    usagecharges 자식 계산 속성에 대한 자세한 내용은 대화형 통신 계획을 참조하십시오.

다음 단계를 실행하여 bom 데이터 모델 객체에 대해 계산된 하위 속성을 생성합니다.

  1. bills 데이터 모델 개체의 맨 위에 있는 확인란을 선택하여 선택하고 하위 속성 만들기​를 탭합니다.

  2. 하위 속성 만들기 창에서 다음을 수행합니다.

    1. 하위 속성의 이름으로 usagecharges​를 입력합니다.
    2. Computed​을 활성화합니다.
    3. Float​을 유형으로 선택하고 Done​을 눌러 bills 데이터 모델 개체에 하위 속성을 추가합니다.

    create_child_property_float

  3. 규칙 편집​을 눌러 규칙 편집기를 엽니다.

  4. 만들기​를 누릅니다. 값 설정 규칙 창이 열립니다.

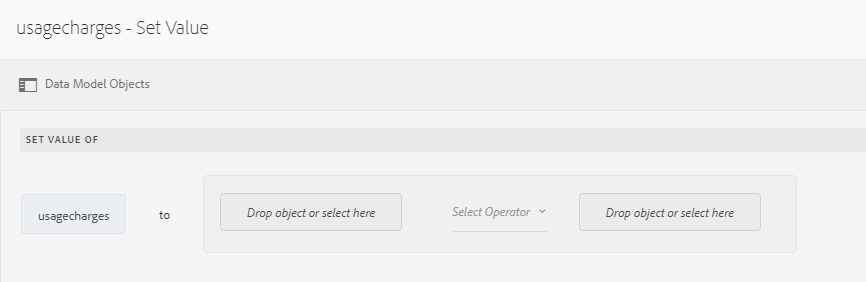

  5. 옵션 선택 드롭다운에서 수학 표현식​을 선택합니다.

    usage_charge_rule_editor

  6. 수식 식에서 callcharsconcallchars​를 각각 첫 번째 및 두 번째 개체로 선택합니다. plus​을 연산자로 선택합니다. 수학 표현식 내에서 표현식 확장 을 탭하여 smscharts, 상호 비용, 국가, 로아밍틴nlvas 개체를 표현식에 추가합니다.

    다음 이미지는 규칙 편집기의 수학 표현식을 설명합니다.

    usage_charge_rule_all

  7. Done​을 누릅니다. 규칙 편집기에서 규칙이 만들어집니다.

  8. Close​를 눌러 규칙 편집기 창을 닫습니다.

데이터 모델 개체 간의 연결 추가

데이터 모델 개체가 정의되면 해당 개체 간에 연결을 만들 수 있습니다. 이 연결은 일대일 또는 일대다 연결이 될 수 있습니다. 예를 들어 사원과 연관된 여러 개의 종속 항목이 있을 수 있습니다. 이를 일대다 연결이라고 하며 연결된 데이터 모델 개체를 연결하는 라인에서 1:n으로 표현합니다. 하지만, 조합이 주어진 직원 ID에 대한 고유한 사원명을 반환하는 경우, 이를 일대일 연관이라고 합니다.

데이터 소스의 연결된 데이터 모델 개체를 양식 데이터 모델에 추가하면 해당 연결이 유지되어 화살표 선으로 연결된 것으로 표시됩니다.

사용 사례를 기반으로 데이터 모델 개체 간에 다음 연결을 만듭니다.

연결 데이터 모델 개체
1:n customer:calls (월별 청구에서 고객과 여러 호출을 연결할 수 있음)
1:1 고객:bom(특정 월에 고객과 하나의 청구서가 연관됨)

다음 단계를 수행하여 데이터 모델 객체 간의 연결을 생성합니다.

  1. customer 데이터 모델 개체의 맨 위에 있는 확인란을 선택하여 선택하고 연결 추가​를 탭합니다. 연결 추가 속성 창이 열립니다.

  2. 연결 추가 창에서 다음을 수행합니다.

    • 연결의 제목을 지정합니다. 선택적 필드입니다.
    • 유형 드롭다운 목록에서 하나를 일대다​로 선택합니다.
    • 모델 개체 드롭다운 목록에서 호출​을 선택합니다.
    • 서비스 드롭다운 목록에서 get​을 선택합니다.
    • 추가​를 탭하여 customer 데이터 모델 개체를 에서 속성을 사용하여 데이터 모델 개체를 호출합니다. 사용 사례를 기반으로 호출 데이터 모델 개체가 고객 데이터 모델 개체의 모바일 번호 속성에 연결되어 있어야 합니다. 인수 추가 대화 상자가 열립니다.

    add_association

  3. 인수 추가 대화 상자에서 다음을 수행합니다.

    • 이름 드롭다운 목록에서 mobilenum​을 선택합니다. 모바일 번호 속성은 고객이 사용할 수 있고 데이터 모델 개체를 호출하는 공통 속성입니다. 따라서 고객 및 호출 데이터 모델 개체 간의 연결을 만드는 데 사용됩니다.

      고객 데이터 모델 개체에서 사용할 수 있는 각 모바일 번호에 대해 호출 테이블에서 사용할 수 있는 호출 레코드가 여러 개 있습니다.

    • 인수에 대한 선택적 제목과 설명을 지정합니다.

    • 바인딩 드롭다운 목록에서 customer​을 선택합니다.

    • 바인딩 값 드롭다운 목록에서 mobilenum​을 선택합니다.

    • 추가​를 누릅니다.

    add_association_argument

    mobilenum 속성은 Arguments 섹션에 표시됩니다.

    add_argument_association

  4. 완료​를 눌러 고객 및 호출 데이터 모델 개체 간의 1:n 연결을 만듭니다.

    고객과 호출 데이터 모델 객체 간의 연관성을 생성한 후에는 고객과 BOM 데이터 모델 객체 간의 1:1 연관성을 생성합니다.

  5. customer 데이터 모델 개체의 맨 위에 있는 확인란을 선택하여 선택하고 연결 추가​를 탭합니다. 연결 추가 속성 창이 열립니다.

  6. 연결 추가 창에서 다음을 수행합니다.

    • 연결의 제목을 지정합니다. 선택적 필드입니다.

    • Type 드롭다운 목록에서 One​을 선택합니다.

    • 모델 개체 드롭다운 목록에서 bom​을 선택합니다.

    • 서비스 드롭다운 목록에서 get​을 선택합니다. bom 테이블의 기본 키인 billplan 속성은 이미 인수 섹션에서 사용할 수 있습니다.

      bom 및 고객 데이터 모델 객체는 각각 청구 계획(bom) 및 고객 계획(고객) 속성을 사용하여 연결됩니다. MySQL 데이터베이스에서 사용할 수 있는 고객에 대한 계획 세부 정보를 검색하려면 이 속성 간의 바인딩을 만듭니다.

    • 바인딩 드롭다운 목록에서 customer​을 선택합니다.

    • 바인딩 값 드롭다운 목록에서 customerplan​을 선택합니다.

    • 완료​를 눌러 청구 계획과 사용자 정의 계획 속성 간에 바인딩을 만듭니다.

    add_association_customer_bills

    다음 이미지는 데이터 모델 객체와 이러한 객체 간의 연결을 만드는 데 사용되는 속성 간의 연결을 나타냅니다.

    fdm_association

데이터 모델 개체 속성 편집

고객과 다른 데이터 모델 개체 간의 연결을 만든 후 고객 속성을 편집하여 데이터 모델 개체에서 데이터를 검색할 속성을 정의합니다. 사용 사례를 기반으로 모바일 번호를 속성으로 사용하여 고객 데이터 모델 개체에서 데이터를 검색합니다.

  1. customer 데이터 모델 개체의 맨 위에 있는 확인란을 선택하여 선택하고 속성 편집​을 탭합니다. 속성 편집 창이 열립니다.

  2. customer​최상위 모델 개체​로 지정합니다.

  3. 서비스 읽기 드롭다운 목록에서 get​을 선택합니다.

  4. 인수 섹션에서 다음을 수행합니다.

    • 바인딩 대상 드롭다운 목록에서 요청 속성​을 선택합니다.
    • mobilenum​을 바인딩 값으로 지정합니다.
  5. Write 서비스 드롭다운 목록에서 업데이트​를 선택합니다.

  6. 인수 섹션에서 다음을 수행합니다.

    • mobilenum 속성의 경우 바인딩 대상 드롭다운 목록에서 고객​을 선택합니다.
    • 바인딩 값 드롭다운 목록에서 mobilenum​을 선택합니다.
  7. 완료​를 눌러 속성을 저장합니다.

    configure_services_customer

  8. 호출 데이터 모델 개체의 맨 위에 있는 확인란을 선택하여 선택하고 속성 편집​을 탭합니다. 속성 편집 창이 열립니다.

  9. 호출​에 대한 최상위 모델 개체​를 비활성화합니다.

  10. Done​을 누릅니다.

    단계 8 - 10을 반복하여 bom 데이터 모델 개체의 속성을 구성합니다.

서비스 구성

  1. 서비스 탭으로 이동합니다.

  2. get 서비스를 선택하고 속성 편집​을 탭합니다. 속성 편집 창이 열립니다.

  3. 속성 편집 창에서 다음을 수행합니다.

    • 선택적 제목과 설명을 입력합니다.
    • 출력 모델 개체 드롭다운 목록에서 customer​을 선택합니다.
    • 완료​를 눌러 속성을 저장합니다.

    edit_properties_get_details

  4. 업데이트 서비스를 선택하고 속성 편집​을 탭합니다. 속성 편집 창이 열립니다.

  5. 속성 편집 창에서 다음을 수행합니다.

    • 선택적 제목과 설명을 입력합니다.
    • 입력 모델 개체 드롭다운 목록에서 customer​을 선택합니다.
    • Done​을 누릅니다.
    • 저장​을 눌러 양식 데이터 모델을 저장합니다.

    update_service_properties

5단계:양식 데이터 모델 및 서비스 테스트

데이터 모델 개체 및 서비스를 테스트하여 양식 데이터 모델이 올바르게 구성되어 있는지 확인할 수 있습니다.

테스트를 실행하려면 다음을 수행하십시오.

  1. 모델 탭으로 이동하여 고객 데이터 모델 개체를 선택하고 테스트 모델 개체​를 탭합니다.

  2. 테스트 양식 데이터 모델 창의 모델 선택 드롭다운 목록에서 모델 개체 읽기​를 선택합니다.

  3. 입력 섹션에서 구성된 MySQL 데이터베이스에 있는 mobilenum 속성에 대한 값을 지정하고 테스트​를 누릅니다.

    지정된 mobilenum 속성과 연관된 고객 세부 사항을 가져온 후 아래에 표시된 대로 출력 섹션에 표시됩니다. 대화 상자를 닫습니다.

    test_data_model

  4. 서비스 탭으로 이동합니다.

  5. get 서비스를 선택하고 Test Service를 탭합니다.

  6. 입력 섹션에서 구성된 MySQL 데이터베이스에 있는 mobilenum 속성에 대한 값을 지정하고 테스트​를 누릅니다.

    지정된 mobilenum 속성과 연관된 고객 세부 사항을 가져온 후 아래에 표시된 대로 출력 섹션에 표시됩니다. 대화 상자를 닫습니다.

    test_service

샘플 데이터 편집 및 저장

양식 데이터 모델 편집기를 사용하면 계산된 속성을 포함한 모든 데이터 모델 개체 속성에 대한 샘플 데이터를 양식 데이터 모델에서 생성할 수 있습니다. 각 속성에 대해 구성된 데이터 유형을 준수하는 임의의 값 집합입니다. 샘플 데이터를 다시 생성하더라도 유지되는 데이터를 편집하고 저장할 수도 있습니다.

샘플 데이터를 생성, 편집 및 저장하려면 다음을 수행하십시오.

  1. 양식 데이터 모델 페이지에서 샘플 데이터 편집​을 탭합니다. 샘플 데이터 편집 창에서 샘플 데이터를 생성하고 표시합니다.

    edit_sample_data

  2. 샘플 데이터 편집 창에서 필요에 따라 데이터를 편집하고 저장​을 탭합니다. 창을 닫습니다.
