Esercitazione: Crea modello dati modulo

Creare un modello dati modulo per la comunicazione interattiva

04-create-form-data-model-main

Questa esercitazione è un passaggio della serie Crea la tua prima comunicazione interattiva. Si consiglia di seguire le serie in sequenza cronologica per comprendere, eseguire e dimostrare l'uso completo dell'esercitazione.

Informazioni sull'esercitazione

modulo di integrazione dei dati AEM Forms consente di creare un modello di dati del modulo da origini dati back-end diverse, come AEM profilo utente, servizi Web RESTful, servizi Web basati su SOAP, servizi OData e database relazionali. È possibile configurare oggetti e servizi del modello dati in un modello dati del modulo e associarlo a un modulo adattivo. I campi modulo adattivi sono associati alle proprietà dell'oggetto modello dati. I servizi consentono di precompilare il modulo adattivo e di riscrivere i dati del modulo inviato all'oggetto modello dati.

Per ulteriori informazioni sull'integrazione dei dati del modulo e sul modello di dati del modulo, vedere AEM Forms Data Integration.

Questa esercitazione illustra i passaggi necessari per preparare, creare, configurare e associare un modello dati del modulo a una comunicazione interattiva. Al termine di questa esercitazione, potrete:

Il modello dati del modulo è simile al seguente:

form_data_model_callouts

A. Origini dati B. Schemi origine dati C.Servizi disponibili D. Oggetti modello dati E. Servizi configurati

Prerequisiti

Prima di iniziare, accertatevi di disporre dei seguenti elementi:

Passaggio 1: Configurare il database

Un database è essenziale per creare una comunicazione interattiva. Questa esercitazione utilizza un database per visualizzare il modello dati del modulo e le funzionalità di persistenza delle comunicazioni interattive. Configurate un database contenente tabelle cliente, fatture e chiamate.
L'immagine seguente illustra i dati di esempio per la tabella cliente:

sample_data_cust

Utilizzare la seguente istruzione DDL per creare la tabella customer nel database.

CREATE TABLE `customer` (
   `mobilenum` int(11) NOT NULL,
   `name` varchar(45) NOT NULL,
   `address` varchar(45) NOT NULL,
   `alternatemobilenumber` int(11) DEFAULT NULL,
   `relationshipnumber` int(11) DEFAULT NULL,
   `customerplan` varchar(45) DEFAULT NULL,
   PRIMARY KEY (`mobilenum`),
   UNIQUE KEY `mobilenum_UNIQUE` (`mobilenum`)
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8

Utilizzare la seguente istruzione DDL per creare la tabella bollette nel database.

CREATE TABLE `bills` (
   `billplan` varchar(45) NOT NULL,
   `latepayment` decimal(4,2) NOT NULL,
   `monthlycharges` decimal(4,2) NOT NULL,
   `billdate` date NOT NULL,
   `billperiod` varchar(45) NOT NULL,
   `prevbal` decimal(4,2) NOT NULL,
   `callcharges` decimal(4,2) NOT NULL,
   `confcallcharges` decimal(4,2) NOT NULL,
   `smscharges` decimal(4,2) NOT NULL,
   `internetcharges` decimal(4,2) NOT NULL,
   `roamingnational` decimal(4,2) NOT NULL,
   `roamingintnl` decimal(4,2) NOT NULL,
   `vas` decimal(4,2) NOT NULL,
   `discounts` decimal(4,2) NOT NULL,
   `tax` decimal(4,2) NOT NULL,
   PRIMARY KEY (`billplan`)
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8

Utilizzate la seguente istruzione DDL per creare la tabella call nel database.

CREATE TABLE `calls` (
   `mobilenum` int(11) DEFAULT NULL,
   `calldate` date DEFAULT NULL,
   `calltime` varchar(45) DEFAULT NULL,
   `callnumber` int(11) DEFAULT NULL,
   `callduration` varchar(45) DEFAULT NULL,
   `callcharges` decimal(4,2) DEFAULT NULL,
   `calltype` varchar(45) DEFAULT NULL
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8

La tabella call include i dettagli delle chiamate, come la data di chiamata, l'ora di chiamata, il numero di chiamata, la durata delle chiamate e le spese di chiamata. La tabella customer è collegata alla tabella delle chiamate utilizzando il campo Numero mobile (mobilenum). Per ogni numero di cellulare elencato nella tabella customer, nella tabella call sono presenti più record. Ad esempio, è possibile recuperare i dettagli della chiamata per il numero di telefono cellulare 1457892541 facendo riferimento alla tabella call.

La tabella bollette include i dettagli della fattura, ad esempio data di fatturazione, periodo di fatturazione, spese mensili e spese di chiamata. La tabella customer è collegata alla tabella bill utilizzando il campo Piano fatturazione. Nella tabella customer è presente un piano associato a ciascun cliente. La tabella bollette include i dettagli dei prezzi per tutti i piani esistenti. Ad esempio, è possibile recuperare i dettagli del piano per Sarah dalla tabella customer e utilizzare tali dettagli per recuperare i dettagli dei prezzi dalla tabella bill.

Passaggio 2: Configurare il database MySQL come origine dati

È possibile configurare diversi tipi di origini dati per creare un modello dati del modulo. Per questa esercitazione, configurerete il database MySQL configurato e compilato con i dati di esempio. Per informazioni su altre origini dati supportate e su come configurarle, vedere AEM Forms Data Integration.

Per configurare il database MySQL, effettuate le seguenti operazioni:

  1. Installare il driver JDBC per il database MySQL come bundle OSGi:

    1. Accedete a Istanza di AEM Forms Author come amministratore e andate AEM bundle della console Web. L'URL predefinito è http://localhost:4502/system/console/bundles.
    2. Toccate Installa/Aggiorna. Viene visualizzata una finestra di dialogo Carica/Installa pacchetti.
    3. Toccate Scegli file per sfogliare e selezionare il bundle OSGi del driver MySQL JDBC. Selezionare Start Bundle e Refresh Packages, quindi toccare Install o Update. Assicurarsi che il driver JDBC di Oracle Corporation per MySQL sia attivo. Il driver è installato.
  2. Configurare il database MySQL come origine dati:

    1. Passate AEM console Web all'indirizzo http://localhost:4502/system/console/configMgr.

    2. Individuare la configurazione di Apache Sling Connection DataSource in pool. Toccate per aprire la configurazione in modalità di modifica.

    3. Nella finestra di dialogo di configurazione, specificate i seguenti dettagli:

      • Nome origine dati: è possibile specificare qualsiasi nome. Ad esempio, specificare MySQL.
      • Nome proprietà del servizio DataSource: Specificare il nome della proprietà del servizio contenente il nome DataSource. Viene specificato durante la registrazione dell'istanza dell'origine dati come servizio OSGi. Ad esempio, datasource.name.
      • Classe driver JDBC: Specificate il nome della classe Java del driver JDBC. Per il database MySQL, specificare com.mysql.jdbc.Driver.
      • URI connessione JDBC: Specificate l'URL di connessione del database. Per il database MySQL in esecuzione sulla porta 3306 e sullo schema teleca, l'URL è: jdbc:mysql://[server]:3306/teleca?autoReconnect=true&useUnicode=true&characterEncoding=utf-8
      • Nome utente: Nome utente del database. È necessario per consentire al driver JDBC di stabilire una connessione con il database.
      • Password: password del database. È necessario per consentire al driver JDBC di stabilire una connessione con il database.
      • Prova in prestito: attiva l’opzione Test su prestito.
      • Test su restituzione: abilita il test sulla restituzione.
      • Query di convalida: specificate una query SQL SELECT per convalidare le connessioni dal pool. La query deve restituire almeno una riga. Ad esempio, selezionare * da customer.
      • Isolamento transazione: Impostare il valore su READ_COMMTED.

    Lasciare altre proprietà con valori predefiniti e toccare Save.

    Viene creata una configurazione simile a quella riportata di seguito.

    apache_configuration

Passaggio 3: Crea modello dati modulo

AEM Forms fornisce un'interfaccia utente intuitiva per creare una modalità dati del modulol da origini dati configurate. È possibile utilizzare più origini dati in un modello dati del modulo. Per l'utilizzo in questa esercitazione, verrà utilizzato MySQL come origine dati.

Per creare un modello dati modulo, effettuare le seguenti operazioni:

  1. Nell'istanza di AEM autore, passare a Forms > Integrazioni dati.

  2. Toccate Crea > Modello dati modulo.

  3. Nella procedura guidata Crea modello dati modulo, specificare un nome per il modello dati del modulo. Ad esempio, FDM_Create_First_IC. Toccare Next.

  4. Nella schermata dell'origine dati selezionata sono elencate tutte le origini dati configurate. Selezionare l'origine dati MySQL e toccare Crea.

    fdm_mysql_data_source

  5. Fare clic su Fine. Viene creato il modello di dati del modulo FDM_Create_First_IC.

Passaggio 4: Configurare il modello dati del modulo

La configurazione del modello dati del modulo include:

Aggiunta di oggetti e servizi del modello dati

  1. Nell'istanza di AEM autore, andate a Forms > Integrazioni dati. L'URL predefinito è http://localhost:4502/aem/forms.html/content/dam/formsanddocuments-fdm.

  2. Il modello di dati del modulo FDM_Create_First_IC creato in precedenza è elencato di seguito. Selezionatela e toccate Modifica.

    L'origine dati selezionata MySQL viene visualizzata nel riquadro Origini dati.

    mysql_fdm

  3. Espandere la struttura dell'origine dati MySQL. Selezionare i seguenti oggetti modello dati e servizi dallo schema teleca:

    • Oggetti del modello dati:

      • bollette
      • call
      • cliente
    • Servizi:

      • get
      • aggiorna

    Toccare Aggiungi selezionato per aggiungere gli oggetti e i servizi del modello dati selezionati al modello dati del modulo.

    select_data_model_objs_services

    Le fatture, le chiamate e gli oggetti modello dati cliente sono visualizzati nel riquadro a destra nella scheda Modello. I servizi get e update sono visualizzati nella scheda Services.

    data_model_objects

Creare proprietà figlio calcolate per l'oggetto modello dati

Una proprietà calcolata è quella il cui valore viene calcolato in base a una regola o un'espressione. Utilizzando una regola, è possibile impostare il valore di una proprietà calcolata su una stringa letterale, un numero, il risultato di un'espressione matematica o il valore di un'altra proprietà nel modello dati del modulo.

In base al caso di utilizzo, creare la proprietà calcolata secondaria usagecharge nell'oggetto modello dati bill utilizzando la seguente espressione matematica:

  • tariffe di utilizzo = tariffe di chiamata + tariffe di chiamata conferenza + tariffe SMS + tariffe Internet mobili + roaming nazionale + roaming internazionale + VAS (tutte queste proprietà esistono nell'oggetto modello dati fatture)

    Per ulteriori informazioni sulla proprietà calcolata secondaria usagecharge, vedere Pianificare la comunicazione interattiva.

Per creare proprietà figlio calcolate per l'oggetto modello dati fatture, eseguire i passaggi seguenti:

  1. Selezionare la casella di controllo nella parte superiore dell'oggetto modello dati bollette per selezionarlo e toccare Crea proprietà figlia.

  2. Nel riquadro Crea proprietà figlio:

    1. Immettere usagecharge come nome della proprietà figlio.
    2. Abilitare Computed.
    3. Selezionare Mobile come tipo e toccare Fine per aggiungere la proprietà figlio all'oggetto modello dati bill.

    create_child_property_float

  3. Toccate Modifica regola per aprire l'Editor regole.

  4. Toccate Crea. Viene visualizzata la finestra della regola Imposta valore.

  5. Dal menu a discesa Seleziona opzione, selezionare Espressione matematica.

    usage_charge_rule_editor

  6. Nell'espressione matematica, selezionare rispettivamente callcharge e concallcharge come primo e secondo oggetto. Selezionare plus come operatore. Toccate all'interno dell'espressione matematica e toccate Estendi espressione per aggiungere smscharges, internetcharge, roaming nazionale, roaming e vas<a 11/> oggetti all'espressione.

    L'immagine seguente rappresenta l'espressione matematica nell'editor di regole:

    usage_charge_rule_all

  7. Toccate Chiudi. La regola viene creata nell'Editor regole.

  8. Toccate Chiudi per chiudere la finestra Editor regole.

Aggiungere associazioni tra gli oggetti del modello di dati

Una volta definiti gli oggetti del modello dati, è possibile creare associazioni tra di essi. L'associazione può essere uno a uno o uno a molti. Ad esempio, possono essere associati più dipendenti a un dipendente. Viene definita associazione uno-molti e rappresentata da 1:n sulla linea che collega gli oggetti del modello dati associati. Tuttavia, se un'associazione restituisce un nome univoco del dipendente per un dato ID dipendente, viene definita associazione uno-a-uno.

Quando si aggiungono oggetti del modello dati associati in un'origine dati a un modello dati del modulo, le relative associazioni vengono mantenute e visualizzate come collegate dalle linee freccia.

In base al caso di utilizzo, creare le seguenti associazioni tra gli oggetti del modello dati:

Association Oggetti del modello dati
1:n cliente:chiamate (più chiamate possono essere associate a un cliente in una fattura mensile)
1:1 cliente:fatture (una fattura è associata a un cliente per un mese specifico)

Per creare associazioni tra gli oggetti del modello dati, procedere come segue:

  1. Selezionare la casella di controllo nella parte superiore dell'oggetto modello dati customer per selezionarlo e toccare Add Association. Viene visualizzato il riquadro delle proprietà Aggiungi associazione.

  2. Nel riquadro Aggiungi associazione:

    • Specificate un titolo per l'associazione. È un campo facoltativo.
    • Selezionare Uno a Molti dall'elenco a discesa Tipo.
    • Selezionare chiamate dall'elenco a discesa Oggetto modello.
    • Selezionare get dall'elenco a discesa Service.
    • Toccate Aggiungi per collegare l'oggetto del modello dati customer a call utilizzando una proprietà. In base al caso d'uso, l'oggetto modello dati delle chiamate deve essere collegato alla proprietà numero mobile nell'oggetto modello dati cliente. Viene visualizzata la finestra di dialogo Aggiungi argomento.

    add_Association

  3. Nella finestra di dialogo Aggiungi argomento:

    • Selezionare mobilenum dall'elenco a discesa Name. La proprietà mobile number è una proprietà comune disponibile nel cliente e chiama gli oggetti del modello dati. Di conseguenza, viene utilizzato per creare un'associazione tra gli oggetti del modello dati cliente e chiama quelli del modello dati.

      Per ciascun numero mobile disponibile nell'oggetto modello dati cliente, nella tabella delle chiamate sono disponibili più record di chiamate.

    • Specificate un titolo e una descrizione facoltativi per l’argomento.

    • Selezionare customer dall'elenco a discesa Binding a.

    • Selezionare mobilenum dall'elenco a discesa Valore di binding.

    • Toccate Aggiungi.

    add_Association_argomento

    La proprietà mobilenum viene visualizzata nella sezione Argomenti.

    add_argomento_Association

  4. Toccate Fine per creare un'associazione 1:n tra gli oggetti del modello dati cliente e chiama.

    Dopo aver creato un'associazione tra gli oggetti modello dati cliente e chiama, creare un'associazione 1:1 tra gli oggetti modello dati cliente e distinta.

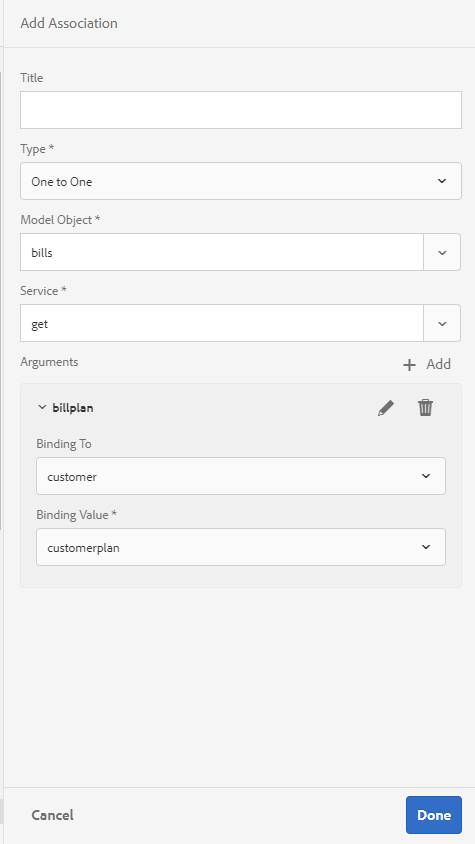

  5. Selezionare la casella di controllo nella parte superiore dell'oggetto modello dati customer per selezionarlo e toccare Add Association. Viene visualizzato il riquadro delle proprietà Aggiungi associazione.

  6. Nel riquadro Aggiungi associazione:

    • Specificate un titolo per l'associazione. È un campo facoltativo.

    • Selezionare Uno a Uno dall'elenco a discesa Tipo.

    • Selezionare bollette dall'elenco a discesa Oggetto modello.

    • Selezionare get dall'elenco a discesa Service. La proprietà billplan, che è la chiave primaria per la tabella delle fatture, è già disponibile nella sezione Argomenti.

      Gli oggetti delle distinte e del modello dati cliente sono collegati utilizzando rispettivamente le proprietà del piano fatturabile (fatture) e del piano cliente (cliente). Creare un binding tra queste proprietà per recuperare i dettagli del piano per qualsiasi cliente disponibile nel database MySQL.

    • Selezionare customer dall'elenco a discesa Binding a.

    • Selezionare customerplan dall'elenco a discesa Valore di binding.

    • Toccate Fine per creare un binding tra le proprietà del piano pubblicitario e del piano cliente.

    add_Association_customer_bill

    Nell'immagine seguente sono illustrate le associazioni tra gli oggetti del modello dati e le proprietà utilizzate per creare associazioni tra di essi:

    fdm_associazioni

Modifica proprietà oggetto modello dati

Dopo aver creato associazioni tra il cliente e altri oggetti del modello dati, modificare le proprietà del cliente per definire la proprietà in base alla quale i dati vengono recuperati dall'oggetto del modello dati. In base al caso di utilizzo, il numero mobile viene utilizzato come proprietà per recuperare i dati dall'oggetto modello dati cliente.

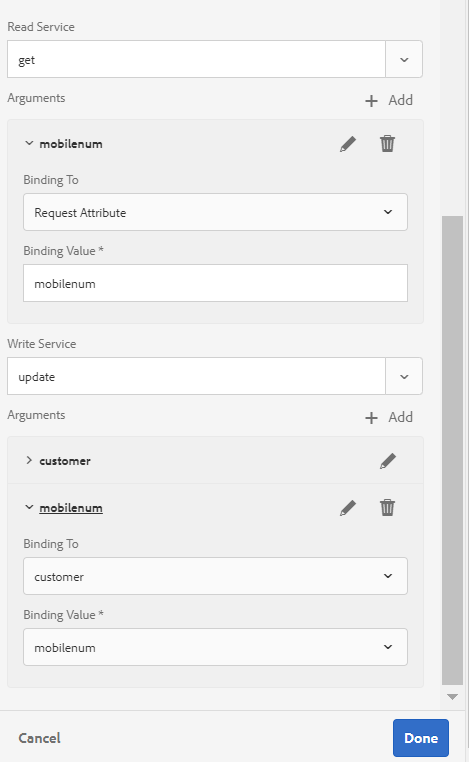

  1. Selezionare la casella di controllo nella parte superiore dell'oggetto modello dati customer per selezionarlo e toccare Edit Properties. Viene visualizzato il riquadro Modifica proprietà.

  2. Specificare customer come oggetto modello di livello superiore a3/>.

  3. Selezionare get dall'elenco a discesa Leggi servizio.

  4. Nella sezione Argomenti:

    • Selezionare Richiedi attributo dall'elenco a discesa Binding a.
    • Specificare mobilenum come valore di binding.
  5. Selezionare update dall'elenco a discesa Write Service.

  6. Nella sezione Argomenti:

    • Per la proprietà mobilenum, selezionare customer dall'elenco a discesa Binding a.
    • Selezionare mobilenum dall'elenco a discesa Valore di binding.
  7. Toccate Fine per salvare le proprietà.

    configure_services_customer

  8. Selezionare la casella di controllo nella parte superiore dell'oggetto modello dati call per selezionarlo e toccare Edit Properties. Viene visualizzato il riquadro Modifica proprietà.

  9. Disabilitare l'oggetto modello di livello principale oggetto modello di livello principale per chiamate.

  10. Toccate Chiudi.

    Ripetere i passaggi da 8 a 10 per configurare le proprietà per l'oggetto modello dati bollette.

Configurare i servizi

  1. Fare clic sulla scheda Servizi.

  2. Selezionare il servizio get e toccare Edit Properties. Viene visualizzato il riquadro Modifica proprietà.

  3. Nel riquadro Modifica proprietà:

    • Inserite un titolo e una descrizione facoltativi.
    • Selezionare customer dall'elenco a discesa Output Model Object.
    • Toccate Fine per salvare le proprietà.

    edit_properties_get_details

  4. Selezionare il servizio update e toccare Edit Properties. Viene visualizzato il riquadro Modifica proprietà.

  5. Nel riquadro Modifica proprietà:

    • Inserite un titolo e una descrizione facoltativi.
    • Selezionare customer dall'elenco a discesa Input Model Object.
    • Toccate Chiudi.
    • Toccare Salva per salvare il modello dati del modulo.

    update_service_properties

Passaggio 5: Test del modello dati e dei servizi del modulo

È possibile verificare l'oggetto del modello dati e i servizi per verificare che il modello dati del modulo sia configurato correttamente.

Per eseguire il test, effettuate le seguenti operazioni:

  1. Fare clic sulla scheda Modello, selezionare l'oggetto modello dati customer e toccare Oggetto modello di prova.

  2. Nella finestra Prova modello dati modulo, selezionare Leggi oggetto modello dall'elenco a discesa Seleziona modello/servizio.

  3. Nella sezione Input, specificare un valore per la proprietà mobilenum presente nel database MySQL configurato e toccare Test.

    I dettagli del cliente associati alla proprietà mobilenum specificata vengono recuperati e visualizzati nella sezione Output come illustrato di seguito. Chiudete la finestra di dialogo.

    test_data_model

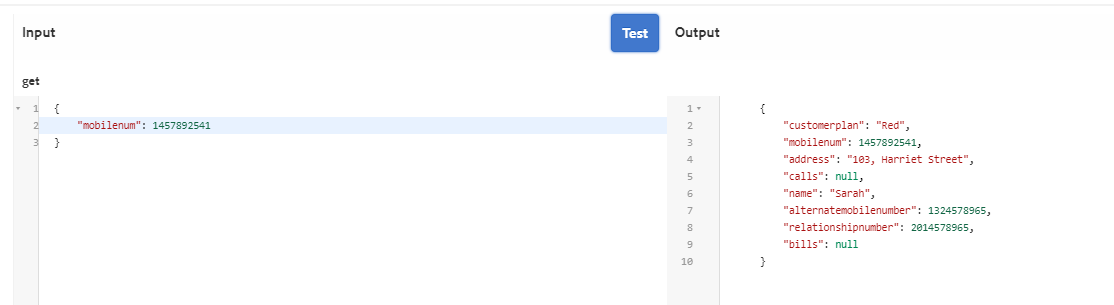

  4. Fare clic sulla scheda Servizi.

  5. Selezionare il servizio get e toccare Test Service.

  6. Nella sezione Input, specificare un valore per la proprietà mobilenum presente nel database MySQL configurato e toccare Test.

    I dettagli del cliente associati alla proprietà mobilenum specificata vengono recuperati e visualizzati nella sezione Output come illustrato di seguito. Chiudete la finestra di dialogo.

    test_service

Modificare e salvare i dati di esempio

L'editor dei modelli di dati modulo consente di generare dati di esempio per tutte le proprietà degli oggetti del modello di dati, incluse le proprietà calcolate, in un modello di dati del modulo. Si tratta di un insieme di valori casuali conformi al tipo di dati configurato per ciascuna proprietà. È inoltre possibile modificare e salvare i dati, che vengono conservati anche se si rigenerano i dati di esempio.

Per generare, modificare e salvare dati di esempio, effettuate le seguenti operazioni:

  1. Nella pagina del modello dati del modulo, toccare Modifica dati di esempio. Genera e visualizza i dati di esempio nella finestra Modifica dati di esempio.

    edit_sample_data

  2. Nella finestra Edit Sample Data (Modifica dati campione), modificare i dati, come necessario, quindi toccare Save. Chiudi la finestra.

In questa pagina
