Tutorial: Criar modelo de dados de formulário

04-create-form-data-model-main

Este tutorial é uma etapa da série Create Your First Adaptive Form. É recomendável seguir a série em sequência cronológica para entender, executar e demonstrar o caso de uso tutorial completo.

Sobre o tutorial

O módulo de integração de dados do AEM Forms permite criar um modelo de dados de formulário a partir de diferentes fontes de dados de backend, como AEM perfil de usuário, serviços Web RESTful, serviços Web baseados em SOAP, serviços OData e bancos de dados relacionais. É possível configurar objetos e serviços do modelo de dados em um modelo de dados de formulário e associá-lo a um formulário adaptável. Os campos de formulário adaptável são vinculados às propriedades de objetos do modelo de dados. Os serviços permitem preencher previamente o formulário adaptável e gravar os dados de formulário enviados de volta no objeto de modelo de dados.

Para obter mais informações sobre a integração de dados de formulário e o modelo de dados de formulário, consulte AEM Forms Data Integration.

Este tutorial o orienta pelas etapas para preparar, criar, configurar e associar um modelo de dados de formulário a um formulário adaptável. Ao final deste tutorial, você poderá:

O modelo de dados de formulário será semelhante ao seguinte:

form-data-model_l

A. Fontes de dados configuradas B. Schemas de fonte de dados C. Serviços disponíveis D. Objetos de modelo de dados E. Serviços configurados

Pré-requisitos

Antes de começar, verifique se você tem o seguinte:

Etapa 1: Configurar o banco de dados MySQL como fonte de dados

Você pode configurar diferentes tipos de fontes de dados para criar um modelo de dados de formulário. Para este tutorial, configuraremos o banco de dados MySQL que você configurou e preencheu com dados de amostra. Para obter informações sobre outras fontes de dados compatíveis e como configurá-las, consulte AEM Forms Data Integration.

Faça o seguinte para configurar seu banco de dados MySQL:

  1. Instale o driver JDBC para o banco de dados MySQL como um pacote OSGi:

    1. Faça logon na Instância do autor do AEM Forms como administrador e acesse AEM pacotes do console da Web. O URL padrão é http://localhost:4502/system/console/bundles.

    2. Toque em Instalar/atualizar. Uma caixa de diálogo Fazer upload / Instalar pacotes é exibida.

    3. Toque em Escolha Arquivo para procurar e selecionar o pacote OSGi do driver JDBC do MySQL. Selecione Iniciar Pacote e Atualizar Pacotes e toque em Instalar ou Atualizar. Certifique-se de que o Driver JDBC da Oracle Corporation para MySQL está ativo. O driver está instalado.

  2. Configurar o banco de dados MySQL como uma fonte de dados:

    1. Vá para AEM console da Web em http://localhost:4502/system/console/configMgr.

    2. Localize a configuração Apache Sling Connection Pool DataSource. Toque em para abrir a configuração no modo de edição.

    3. Na caixa de diálogo de configuração, especifique os seguintes detalhes:

      • Nome da fonte de dados: especifique qualquer nome. Por exemplo, especifique WeRetailMySQL.
      • Nome da propriedade do serviço DataSource: Especifique o nome da propriedade de serviço que contém o nome DataSource. Ele é especificado ao registrar a instância da fonte de dados como serviço OSGi. Por exemplo, datasource.name.
      • Classe de driver JDBC: Especifique o nome da classe Java do driver JDBC. Para o banco de dados MySQL , especifique com.mysql.jdbc.Driver.
      • URI de conexão JDBC: Especifique o URL de conexão do banco de dados. Para o banco de dados MySQL em execução na porta 3306 e o schema weretail, o URL é: jdbc:mysql://[server]:3306/weretail?autoReconnect=true&useUnicode=true&characterEncoding=utf-8
      • Nome de usuário: Nome de usuário do banco de dados. É necessário habilitar o driver JDBC para estabelecer uma conexão com o banco de dados.
      • Senha: senha do banco de dados. É necessário habilitar o driver JDBC para estabelecer uma conexão com o banco de dados.
      • Testar em linha de crédito: ative a opção Testar em linha de crédito.
      • Teste no retorno: ative o teste no retorno.
      • Consulta de validação: especifique uma consulta SQL SELECT para validar conexões do pool. A consulta deve retornar pelo menos uma linha. Por exemplo, selecione * de detalhes do cliente.
      • Isolamento da transação: Defina o valor como READ_COMPROMETIDO.

      Deixe outras propriedades com os valores padrão e toque em Salvar.
      Uma configuração semelhante ao seguinte é criada.

    relational-database-data-source-configuration

Etapa 2: Criar modelo de dados de formulário

O AEM Forms fornece uma interface de usuário intuitiva para criar um modelo de dados de formulário a partir de fontes de dados configuradas. É possível usar várias fontes de dados em um modelo de dados de formulário. No nosso caso de uso, usaremos a fonte de dados configurada do MySQL.

Faça o seguinte para criar um modelo de dados de formulário:

  1. Em AEM instância do autor, navegue até Forms > Data Integration s.

  2. Toque em Criar > Modelo de dados de formulário.

  3. Na caixa de diálogo Criar Modelo de Dados de Formulário , especifique um name para o modelo de dados de formulário. Por exemplo, customer-Shipping-billing-details. Toque em Próximo.

  4. A tela selecionar fonte de dados lista todas as fontes de dados configuradas. Selecione a fonte de dados WeRetailMySQL e toque em Criar.

    seleção de fonte de dados

O modelo de dados de formulário customer-Shipping-billing-details é criado.

Etapa 3: Configurar o modelo de dados de formulário

A configuração do modelo de dados de formulário envolve:

  • adição de objetos e serviços do modelo de dados
  • configuração de serviços de leitura e gravação para objetos de modelo de dados

Faça o seguinte para configurar o modelo de dados de formulário:

  1. Em AEM instância do autor, navegue até Forms > Integrações de dados. O URL padrão é http://localhost:4502/aem/forms.html/content/dam/formsanddocuments-fdm.

  2. O modelo de dados de formulário customer-Shipping-billing-details que você criou anteriormente está listado aqui. Abra-o no modo de edição.

    A fonte de dados selecionada WeRetailMySQL é configurada no modelo de dados de formulário.

    default-fdm

  3. Expanda a árvore da fonte de dados WeRailMySQL . Selecione os seguintes objetos e serviços de modelo de dados do esquema weretail > customerdetails para formar o modelo de dados:

    • Objetos do modelo de dados:

      • id
      • name
      • ShippingAddress
      • cidade
      • estado
      • zipcode
    • Serviços:

      • get
      • atualizar

    Toque em Adicionar selecionados para adicionar objetos e serviços de modelo de dados selecionados ao modelo de dados do formulário.

    weretail-schema

    OBSERVAÇÃO

    Os serviços padrão de obter, atualizar e inserir para fontes de dados JDBC são fornecidos prontos para uso com o modelo de dados de formulário .

  4. Configure os serviços de leitura e gravação para o objeto de modelo de dados.

    1. Selecione o objeto de modelo de dados customerdetails e toque em Editar propriedades.

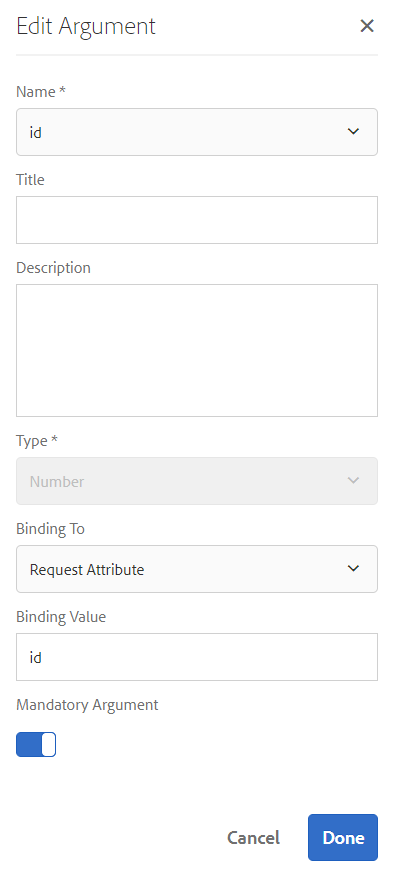

    2. Selecione get no menu suspenso Serviço de leitura. O argumento id, que é a chave primária no objeto de modelo de dados de detalhes do cliente, é adicionado automaticamente. Toque em aem_6_3_edit e configure o argumento da seguinte maneira.

      read-default

    3. Da mesma forma, selecione update como o Serviço de gravação. O objeto customerdetails é adicionado automaticamente como um argumento. O argumento é configurado da seguinte maneira.

      write-default

      Adicione e configure o argumento id da seguinte maneira.

      id-arg

    4. Toque em Concluído para salvar as propriedades do objeto do modelo de dados. Em seguida, toque em Save para salvar o modelo de dados do formulário.

      Os serviços get e update são adicionados como serviços padrão para o objeto de modelo de dados.

      objeto de modelo de dados

  5. Vá para a guia Services e configure get e update serviços.

    1. Selecione o serviço get e toque em Editar propriedades. A caixa de diálogo de propriedades é aberta.

    2. Especifique o seguinte na caixa de diálogo Editar propriedades:

      • Título: Especifique o título do serviço. Por exemplo: Recuperar Endereço de Entrega.

      • Descrição: Especifique a descrição que contém o funcionamento detalhado do serviço. Por exemplo:

        Esse serviço recupera o endereço de entrega e outros detalhes do cliente do banco de dados MySQL

      • Objeto do Modelo de Saída: Selecione o schema que contém os dados do cliente. Por exemplo:

        esquema customerdetail

      • Matriz de retorno: Desative a opção Return array .

      • Argumentos: Selecione o argumento com nome ID.

      Toque em Concluído. O serviço para recuperar detalhes do cliente do banco de dados do MySQL está configurado.

      shiiping-address-retrieval

    3. Selecione o serviço update e toque em Editar propriedades. A caixa de diálogo de propriedades é aberta.

    4. Especifique o seguinte na caixa de diálogo Editar propriedades:

      • Título: Especifique o título do serviço. Por exemplo, Atualizar Endereço de Entrega.

      • Descrição: Especifique a descrição que contém o funcionamento detalhado do serviço. Por exemplo:

        Este serviço atualiza o endereço de entrega e campos relacionados no banco de dados MySQL

      • Objeto do Modelo de Entrada: Selecione o schema que contém os dados do cliente. Por exemplo:

        esquema customerdetail

      • Tipo de saída: Selecione BOOLEANO.

      • Argumentos: Selecione o argumento ​IDs e detalhes do cliente.

      Toque em Concluído. O serviço update para atualizar os detalhes do cliente no banco de dados MySQL está configurado.

      shiiping-address-update

O objeto e os serviços do modelo de dados no modelo de dados de formulário são configurados. Agora é possível testar o modelo de dados de formulário.

Etapa 4: Testar modelo de dados de formulário

É possível testar o objeto e os serviços do modelo de dados para verificar se o modelo de dados do formulário está configurado corretamente.

Faça o seguinte para executar o teste:

  1. Vá para a guia Model, selecione o objeto de modelo de dados customerdetails e toque em Testar objeto de modelo.

  2. Na janela Test Model / Service, selecione Read model object no menu suspenso Select Model / Service.

  3. Na seção customerdetails, especifique um valor para o argumento id que existe no banco de dados MySQL configurado e toque em Test.

    Os detalhes do cliente associados à id especificada são buscados e exibidos na seção Output, conforme mostrado abaixo.

    modelo de leitura-teste

  4. Da mesma forma, é possível testar o objeto e os serviços do modelo Gravar.

    No exemplo a seguir, o serviço de atualização atualiza com êxito os detalhes do endereço da id 7102715 no banco de dados.

    modelo de gravação de teste

    Agora, se você testar o serviço do modelo de leitura novamente para a id 7107215, ele buscará e exibirá os detalhes atualizados do cliente, conforme mostrado abaixo.

    atualizado em leitura
