Creazione di applicazioni Web per il rendering di Forms

Creazione di applicazioni Web per il rendering di Forms

È possibile creare un'applicazione basata sul Web che utilizza servlet Java per richiamare il servizio Forms ed eseguire il rendering dei moduli. Un vantaggio derivante dall'utilizzo di un servlet Java™ è rappresentato dal fatto che è possibile scrivere il valore restituito dal processo in un browser Web client. In altre parole, un servlet Java può essere utilizzato come collegamento tra il servizio Forms che restituisce un modulo e un browser Web client.

NOTA

Questa sezione descrive come creare un'applicazione basata sul Web che utilizza un servlet Java che richiama il servizio Forms ed esegue il rendering di moduli basati sui frammenti. (Vedere Rendering di Forms basato su frammenti.)

Utilizzando un servlet Java, è possibile scrivere un modulo in un browser Web client in modo che il cliente possa visualizzare e immettere i dati nel modulo. Dopo aver compilato il modulo con i dati, l'utente Web fa clic su un pulsante di invio situato nel modulo per inviare le informazioni al servlet Java, dove è possibile recuperare ed elaborare i dati. Ad esempio, i dati possono essere inviati a un altro processo.

In questa sezione viene illustrato come creare un'applicazione basata sul Web che consenta all'utente di selezionare dati del modulo basati su Stati Uniti o dati del modulo basati su Canada, come illustrato nell'illustrazione seguente.

cw_cw_fragmentwebclient

Il modulo di cui si esegue il rendering è un modulo basato sui frammenti. Se l'utente seleziona dati americani, il modulo restituito utilizza quindi frammenti basati su dati americani. Ad esempio, il piè di pagina del modulo contiene un indirizzo americano, come illustrato nell'illustrazione seguente.

cw_cw_fragementformfooter

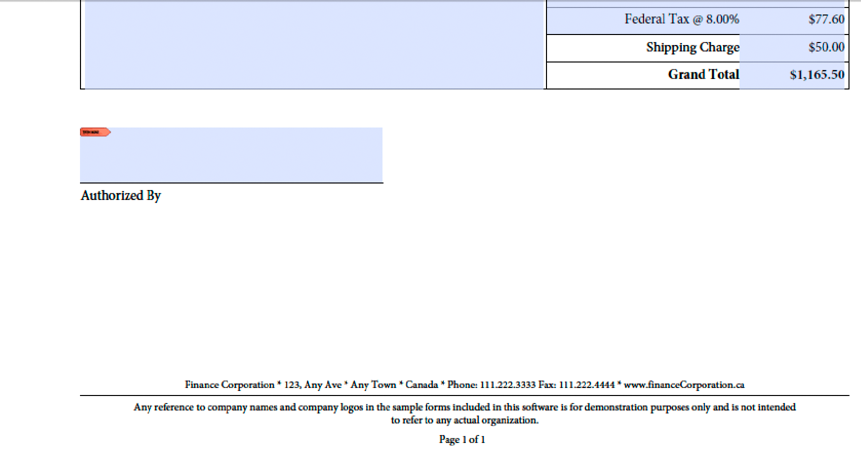

Analogamente, se l'utente seleziona dati canadesi, il modulo restituito contiene un indirizzo canadese, come illustrato nell'illustrazione seguente.

cw_cw_fragementformfootercnd

NOTA

Per informazioni sulla creazione di strutture del modulo basate sui frammenti, vedere Forms Designer.

File di esempio

In questa sezione vengono utilizzati file di esempio che possono essere memorizzati nel seguente percorso:

<>Directory di installazione di Forms Designer>/Samples/Forms/Purchase Order/Form Fragments

dove <directory di installazione> è il percorso di installazione. Ai fini dell'applicazione client, il file Purchase Order Dynamic.xdp è stato copiato da questo percorso di installazione e distribuito in un'applicazione Forms denominata Applications/FormsApplication. Il file Purchase Order Dynamic.xdp viene memorizzato in una cartella denominata FormsFolder. Analogamente, i frammenti vengono inseriti in una cartella denominata Frammenti, come illustrato nell'illustrazione seguente.

cw_cw_fragmentsrepository

Per accedere alla struttura del modulo Purchase Order Dynamic.xdp, specificare Applications/FormsApplication/1.0/FormsFolder/Purchase Order Dynamic.xdp come nome del modulo (il primo parametro passato al metodo renderPDFForm) e repository:/// come valore URI della directory principale del contenuto.

I file di dati XML utilizzati dall'applicazione Web sono stati spostati dalla cartella Data a C:\Adobe (il file system che appartiene al server applicazione J2EE che ospita AEM Forms). I nomi dei file sono Purchase Order Canada.xml e Purchase Order US.xml.

NOTA

Per informazioni sulla creazione di un'applicazione Forms tramite Workbench, vedere Workbench Help.

Riepilogo dei passaggi

Per creare un'applicazione basata sul Web che esegue il rendering di moduli basati sui frammenti, procedere come segue:

  1. Crea un nuovo progetto Web.
  2. Creare una logica di applicazione Java che rappresenta il servlet Java.
  3. Creare la pagina Web per l’applicazione Web.
  4. Creare un pacchetto dell'applicazione Web in un file WAR.
  5. Distribuire il file WAR sul server applicazioni J2EE.
  6. Eseguite il test dell'applicazione Web.
NOTA

Alcuni di questi passaggi dipendono dall’applicazione J2EE da cui AEM Forms è distribuito. Ad esempio, il metodo utilizzato per distribuire un file WAR dipende dal server applicazione J2EE in uso. Questa sezione presuppone che AEM Forms sia distribuito su JBoss®.

Creazione di un progetto Web

Il primo passo per creare un'applicazione Web che contenga un servlet Java che possa richiamare il servizio Forms è creare un nuovo progetto Web. L'IDE Java su cui si basa il presente documento è Eclipse 3.3. Utilizzando Eclipse IDE, create un progetto Web e aggiungete i file JAR richiesti al progetto. Infine, aggiungete una pagina HTML denominata index.html e un servlet Java al progetto.

L'elenco seguente specifica i file JAR da aggiungere al progetto Web:

  • adobe-forms-client.jar
  • adobe-livecycle-client.jar
  • adobe-usermanager-client.jar
  • adobe-utilities.jar

Per la posizione di questi file JAR, vedere Inclusione file libreria Java AEM Forms.

Per creare un progetto Web:

  1. Avviare Eclipse e fare clic su File > Nuovo progetto.
  2. Nella finestra di dialogo Nuovo progetto, selezionare Web > Progetto Web dinamico.
  3. Digitare FragmentsWebApplication per il nome del progetto, quindi fare clic su Fine.

Per aggiungere al progetto i file JAR richiesti:

  1. Dalla finestra Esplora progetti, fare clic con il pulsante destro del mouse sul progetto FragmentsWebApplication e selezionare Proprietà.
  2. Fare clic su Percorso build Java, quindi fare clic sulla scheda Librerie.
  3. Fare clic sul pulsante Aggiungi JAR esterni e individuare i file JAR da includere.

Per aggiungere un servlet Java al progetto:

  1. Dalla finestra Esplora progetti, fare clic con il pulsante destro del mouse sul progetto FragmentsWebApplication e selezionare Nuovo > Altro.
  2. Espandere la cartella Web, selezionare Servlet, quindi fare clic su Next.
  3. Nella finestra di dialogo Crea servlet, digitare RenderFormFragment per il nome del servlet, quindi fare clic su Fine.

Per aggiungere una pagina HTML al progetto:

  1. Dalla finestra Esplora progetti, fare clic con il pulsante destro del mouse sul progetto FragmentsWebApplication e selezionare Nuovo > Altro.
  2. Espandete la cartella Web, selezionate HTML e fate clic su Next.
  3. Nella finestra di dialogo Nuovo HTML, digitare index.html come nome del file, quindi fare clic su Fine.
NOTA

Per informazioni sulla creazione di una pagina HTML che richiama il servlet Java RenderFormFragment, vedere Creazione di una pagina Web.

Creazione della logica dell'applicazione Java per il servlet

È possibile creare una logica di applicazione Java che richiama il servizio Forms dall'interno del servlet Java. Il codice seguente mostra la sintassi del RenderFormFragment Servlet Java:

     public class RenderFormFragment extends HttpServlet implements Servlet {
         public void doGet(HttpServletRequest req, HttpServletResponse resp
         throws ServletException, IOException {
         doPost(req,resp);
 
         }
         public void doPost(HttpServletRequest req, HttpServletResponse resp
         throws ServletException, IOException {
             //Add code here to invoke the Forms service
             }

Normalmente, il codice client non viene inserito all'interno del metodo doGet o doPost di un servlet Java. Una procedura migliore di programmazione consiste nell'inserire questo codice all'interno di una classe separata, creare un'istanza della classe all'interno del metodo doPost (o doGet) e chiamare i metodi appropriati. Tuttavia, per la brevità del codice, gli esempi di codice riportati in questa sezione sono limitati al minimo e gli esempi di codice vengono inseriti nel metodo doPost.

Per eseguire il rendering di un modulo basato su frammenti utilizzando l'API del servizio Forms, effettuare le seguenti operazioni:

  1. Includete file JAR client, ad esempio adobe-forms-client.jar, nel percorso di classe del progetto Java. Per informazioni sulla posizione di questi file, vedere Inclusione file libreria Java AEM Forms.

  2. Recuperare il valore del pulsante di scelta inviato dal modulo HTML e specificare se utilizzare dati americani o canadesi. Se viene inviato American, creare un com.adobe.idp.Document che memorizza i dati presenti in Purchase Order US.xml. Analogamente, se canadese, creare un com.adobe.idp.Document che memorizza i dati presenti nel file Purchase Order Canada.xml.

  3. Creare un oggetto ServiceClientFactory che contiene le proprietà di connessione. (Vedere Impostazione delle proprietà di connessione.)

  4. Creare un oggetto FormsServiceClient utilizzando il relativo costruttore e passando l'oggetto ServiceClientFactory.

  5. Creare un oggetto URLSpec che memorizza i valori URI utilizzando il relativo costruttore.

  6. Richiamare il metodo URLSpec dell'oggetto setApplicationWebRoot e passare un valore di stringa che rappresenta la radice Web dell'applicazione.

  7. Richiamare il metodo URLSpec dell'oggetto setContentRootURI e passare un valore di stringa che specifica il valore URI radice del contenuto. Verificare che la struttura del modulo e i frammenti si trovino nell'URI principale del contenuto. In caso contrario, il servizio Forms genera un'eccezione. Per fare riferimento all'archivio AEM Forms , specificare repository://.

  8. Richiamare il metodo URLSpec dell'oggetto setTargetURL e passare un valore di stringa che specifica il valore dell'URL di destinazione in cui vengono inviati i dati del modulo. Se si definisce l'URL di destinazione nella struttura del modulo, è possibile passare una stringa vuota. È inoltre possibile specificare l'URL al quale viene inviato il modulo per eseguire i calcoli.

  9. Richiamare il metodo FormsServiceClient dell'oggetto renderPDFForm e trasmettere i seguenti valori:

    • Una stringa che specifica il nome della struttura del modulo, inclusa l'estensione del nome file.
    • Un oggetto com.adobe.idp.Document che contiene i dati da unire al modulo (creato nel passaggio 2).
    • Un oggetto PDFFormRenderSpec che memorizza le opzioni di esecuzione. Per ulteriori informazioni, vedere Guida di riferimento delle API di AEM Forms.
    • Un oggetto URLSpec contenente valori URI richiesti dal servizio Forms per eseguire il rendering di un modulo basato su frammenti.
    • Un oggetto java.util.HashMap che memorizza gli allegati. Si tratta di un parametro facoltativo ed è possibile specificare null se non si desidera allegare file al modulo.

    Il metodo renderPDFForm restituisce un oggetto FormsResult contenente un flusso di dati del modulo che deve essere scritto nel browser Web del client.

  10. Creare un oggetto com.adobe.idp.Document richiamando il metodo FormsResult object ‘s getOutputContent.

  11. Ottenere il tipo di contenuto dell'oggetto com.adobe.idp.Document richiamandone il metodo getContentType.

  12. Impostare il tipo di contenuto dell'oggetto javax.servlet.http.HttpServletResponse richiamandone il metodo setContentType e passando il tipo di contenuto dell'oggetto com.adobe.idp.Document.

  13. Creare un oggetto javax.servlet.ServletOutputStream utilizzato per scrivere il flusso di dati del modulo nel browser Web del client richiamando il metodo javax.servlet.http.HttpServletResponse dell'oggetto getOutputStream.

  14. Creare un oggetto java.io.InputStream richiamando il metodo com.adobe.idp.Document dell'oggetto getInputStream.

  15. Per creare un array di byte, è necessario inserirlo nel flusso di dati del modulo richiamando il metodo readdell'oggetto InputStream e passando l'array di byte come argomento.

  16. Richiamare il metodo javax.servlet.ServletOutputStream dell'oggetto write per inviare il flusso di dati del modulo al browser Web del client. Passate l'array di byte al metodo write.

L'esempio di codice seguente rappresenta il servlet Java che richiama il servizio Forms ed esegue il rendering di un modulo basato sui frammenti.

 /*
     * This Java Quick Start uses the following JAR files
     * 1. adobe-forms-client.jar
     * 2. adobe-livecycle-client.jar
     * 3. adobe-usermanager-client.jar
     *
     * (Because Forms quick starts are implemented as Java servlets, it is
     * not necessary to include J2EE specific JAR files - the Java project
     * that contains this quick start is exported as a WAR file which
     * is deployed to the J2EE application server)
     *
     * These JAR files are located in the following path:
     * <install directory>/sdk/client-libs
     *
     * For complete details about the location of these JAR files,
     * see "Including AEM Forms library files" in Programming with AEM forms
     */
 import java.io.File;
 import java.io.FileInputStream;
 import java.io.IOException;
 import java.io.PrintWriter;
 
 import javax.servlet.Servlet;
 import javax.servlet.ServletException;
 import javax.servlet.ServletOutputStream;
 import javax.servlet.http.HttpServlet;
 import javax.servlet.http.HttpServletRequest;
 import javax.servlet.http.HttpServletResponse;
 import com.adobe.livecycle.formsservice.client.*;
 import java.util.*;
 import java.io.InputStream;
 import java.net.URL;
 
 import com.adobe.idp.Document;
 import com.adobe.idp.dsc.clientsdk.ServiceClientFactory;
 import com.adobe.idp.dsc.clientsdk.ServiceClientFactoryProperties;
 
 public class RenderFormFragment extends HttpServlet implements Servlet {
 
     public void doGet(HttpServletRequest req, HttpServletResponse resp)
         throws ServletException, IOException {
             doPost(req,resp);
 
     }
     public void doPost(HttpServletRequest req, HttpServletResponse resp)
     throws ServletException, IOException {
 
 
 
         try{
             //Set connection properties required to invoke AEM Forms
             Properties connectionProps = new Properties();
             connectionProps.setProperty(ServiceClientFactoryProperties.DSC_DEFAULT_SOAP_ENDPOINT, "https://[server]:[port]");
             connectionProps.setProperty(ServiceClientFactoryProperties.DSC_TRANSPORT_PROTOCOL,ServiceClientFactoryProperties.DSC_SOAP_PROTOCOL);
             connectionProps.setProperty(ServiceClientFactoryProperties.DSC_SERVER_TYPE, "JBoss");
             connectionProps.setProperty(ServiceClientFactoryProperties.DSC_CREDENTIAL_USERNAME, "administrator");
             connectionProps.setProperty(ServiceClientFactoryProperties.DSC_CREDENTIAL_PASSWORD, "password");
 
             //Get the value of selected radio button
             String radioValue = req.getParameter("radio");
 
             //Create an Document object to store form data
             Document oInputData = null;
 
             //The value of the radio button determines the form data to use
             //which determines which fragments used in the form
             if (radioValue.compareTo("AMERICAN") == 0)            {
                 FileInputStream myData = new FileInputStream("C:\\Adobe\Purchase Order US.xml");
                 oInputData = new Document(myData);
             }
             else if (radioValue.compareTo("CANADIAN") == 0)            {
                 FileInputStream myData = new FileInputStream("C:\\Adobe\Purchase Order Canada.xml");
                 oInputData = new Document(myData);
             }
 
             //Create a ServiceClientFactory object
             ServiceClientFactory myFactory = ServiceClientFactory.createInstance(connectionProps);
 
             //Create a FormsServiceClient object
             FormsServiceClient formsClient = new FormsServiceClient(myFactory);
 
             //Set the parameter values for the renderPDFForm method
             String formName = "Applications/FormsApplication/1.0/FormsFolder/Purchase Order Dynamic.xdp";
 
             //Cache the PDF form
             PDFFormRenderSpec pdfFormRenderSpec = new PDFFormRenderSpec();
             pdfFormRenderSpec.setCacheEnabled(new Boolean(true));
 
             //Specify URI values that are required to render a form
             //design based on fragments
             URLSpec uriValues = new URLSpec();
             uriValues.setApplicationWebRoot("https://[server]:[port]/RenderFormFragment");
             uriValues.setContentRootURI("repository:///");
             uriValues.setTargetURL("https://[server]:[port]/FormsServiceClientApp/HandleData");
 
             //Invoke the renderPDFForm method and write the
             //results to a client web browser
             FormsResult formOut = formsClient.renderPDFForm(
                         formName,               //formQuery
                         oInputData,             //inDataDoc
                         pdfFormRenderSpec,      //PDFFormRenderSpec
                         uriValues,                //urlSpec
                         null                    //attachments
                         );
 
             //Create a Document object that stores form data
             Document myData = formOut.getOutputContent();
 
             //Get the content type of the response and
             //set the HttpServletResponse object’s content type
             String contentType = myData.getContentType();
             resp.setContentType(contentType);
 
             //Create a ServletOutputStream object
             ServletOutputStream oOutput = resp.getOutputStream();
 
             //Create an InputStream object
             InputStream inputStream = myData.getInputStream();
 
             //Write the data stream to the web browser
             byte[] data = new byte[4096];
             int bytesRead = 0;
             while ((bytesRead = inputStream.read(data)) > 0)
             {
                 oOutput.write(data, 0, bytesRead);
             }
 
         }catch (Exception e) {
              System.out.println("The following exception occurred: "+e.getMessage());
       }
     }
 }

Creazione della pagina Web

La pagina Web index.html fornisce un punto di ingresso al servlet Java e richiama il servizio Forms. Questa pagina Web è un modulo HTML di base che contiene due pulsanti di scelta e un pulsante di invio. Il nome dei pulsanti di scelta è una scelta. Quando l'utente fa clic sul pulsante di invio, i dati del modulo vengono inviati al servlet Java RenderFormFragment.

Il servlet Java acquisisce i dati inviati dalla pagina HTML utilizzando il seguente codice Java:

             Document oInputData = null;
 
             //Get the value of selected radio button
             String radioValue = req.getParameter("radio");
 
             //The value of the radio button determines the form data to use
             //which determines which fragments used in the form
             if (radioValue.compareTo("AMERICAN") == 0)            {
                 FileInputStream myData = new FileInputStream("C:\\Adobe\Purchase Order US.xml");
                 oInputData = new Document(myData);
             }
             else if (radioValue.compareTo("CANADIAN") == 0)            {
                 FileInputStream myData = new FileInputStream("C:\\Adobe\Purchase Order Canada.xml");
                 oInputData = new Document(myData);
             }

Il seguente codice HTML si trova nel file index.html creato durante l'impostazione dell'ambiente di sviluppo. (Vedere Creazione di un progetto Web.)

 <!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "https://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
 <html xmlns="https://www.w3.org/1999/xhtml">
 <head>
 <meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
 <title>Untitled Document</title>
 </head>
 
 <body>
 <form name="myform" action="https://[server]:[port]/FragmentsWebApplication/RenderFormFragment" method="post">
      <table>
      <tr>
        <th>Forms Fragment Web Client</th>
      </tr>
      <tr>
        <td>
          <label>
          <input type="radio" name="radio" id="radio_Data" value="CANADIAN" />
          Canadian data<br />
          </label>
          <p>
            <label>
            <input type="radio" name="radio" id="radio_Data" value="AMERICAN" checked/>
            American data</label>
          </p>
        </td>
      </tr>
      <tr>
      <td>
        <label>
          <input type="submit" name="button_Submit" id="button_Submit" value="Submit" />
            </label>
            </td>
         </tr>
        </table>
      </form>
 </body>
 </html>

Creazione del pacchetto dell'applicazione Web

Per distribuire il servlet Java che richiama il servizio Forms, creare un pacchetto dell'applicazione Web in un file WAR. Assicurati che nel file WAR siano inclusi anche i file JAR esterni da cui dipende la logica aziendale del componente, come adobe-livecycle-client.jar e adobe-forms-client.jar.

Per creare un pacchetto di un'applicazione Web in un file WAR:

  1. Dalla finestra Esplora progetti, fare clic con il pulsante destro del mouse sul progetto FragmentsWebApplication e selezionare Esporta > File WAR.
  2. Nella casella di testo Modulo Web, digitare FragmentsWebApplication per il nome del progetto Java.
  3. Nella casella di testo Destinazione digitare FragmentsWebApplication.warper il nome del file specificare il percorso del file WAR, quindi fare clic su Fine.

Distribuzione del file WAR nel server applicazione J2EE

È possibile distribuire il file WAR al server applicazione J2EE su cui è distribuito AEM Forms. Dopo la distribuzione del file WAR, è possibile accedere alla pagina Web HTML utilizzando un browser Web.

Per distribuire il file WAR al server applicazione J2EE:

  • Copiate il file WAR dal percorso di esportazione in [Forms Install]\Adobe\Adobe Experience Manager Forms\jboss\server\all\deploy.

Verifica dell'applicazione Web

Dopo aver implementato l'applicazione Web, potete verificarla utilizzando un browser Web. Presupponendo di utilizzare lo stesso computer in cui è installato AEM Forms, potete specificare il seguente URL:

  • http://localhost:8080/FragmentsWebApplication/index.html

    Selezionare un pulsante di scelta e fare clic sul pulsante Invia. Nel browser Web viene visualizzato un modulo basato sui frammenti. Se si verificano dei problemi, consultare il file di registro del server applicazione J2EE.

In questa pagina
