Assemblieren mehrerer XDP-Fragmente assembling-multiple-xdp-fragments

CAUTION
AEM 6.4 hat das Ende der erweiterten Unterstützung erreicht und diese Dokumentation wird nicht mehr aktualisiert. Weitere Informationen finden Sie in unserer technische Unterstützung. Unterstützte Versionen suchen here.

Sie können mehrere XDP-Fragmente in einem einzelnen XDP-Dokument zusammenstellen. Betrachten Sie beispielsweise XDP-Fragmente, in denen jede XDP-Datei ein oder mehrere Teilformulare enthält, die zum Erstellen eines Gesundheitsformulars verwendet werden. Die folgende Abbildung zeigt die Gliederungsansicht (sie stellt die Datei „tuc018_template_flowed.xdp“ dar, die in der Kurzanleitung Zusammenstellen mehrerer XDP-Fragmente verwendet wurde):

am_am_forma

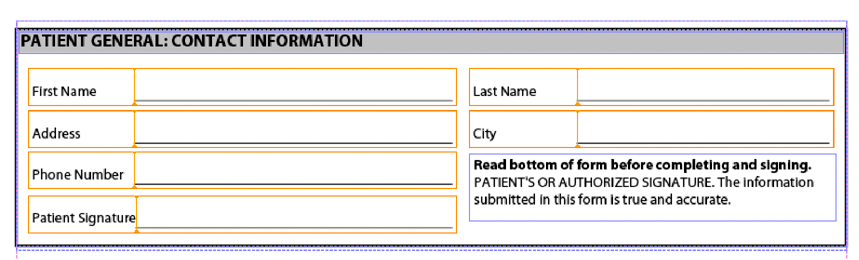

Die folgende Abbildung zeigt den Patientenabschnitt (sie stellt die Datei „tuc018_contact.xdp“ dar, die in der Kurzanleitung Zusammenstellen mehrerer XDP-Fragmente verwendet wurde):

am_am_formb

Die folgende Abbildung zeigt den Abschnitt zur Gesundheit des Patienten (sie stellt die Datei „tuc018_patient.xdp“ dar, die in der Kurzanleitung Zusammenstellen mehrerer XDP-Fragmente verwendet wird):

am_am_formc

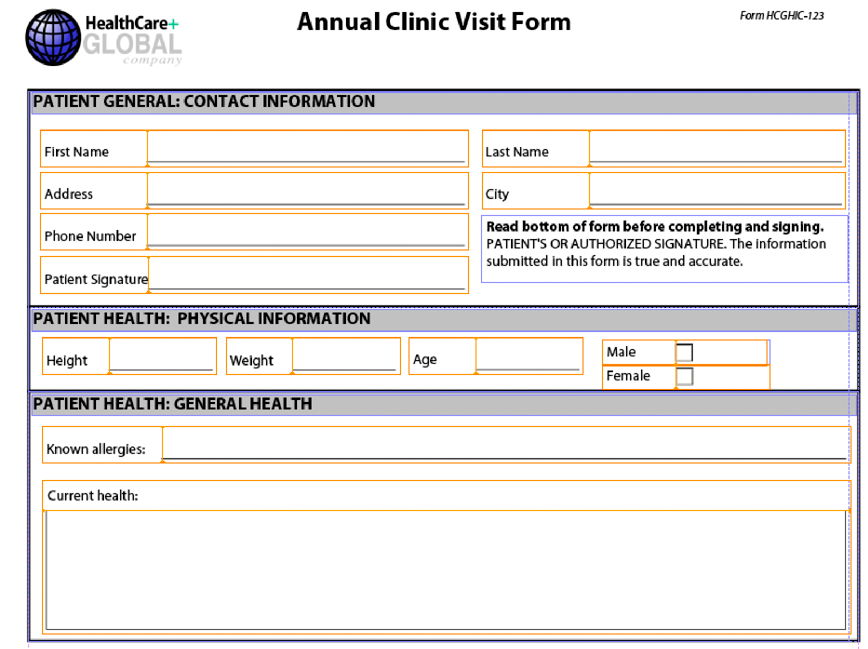

Dieses Fragment enthält zwei Teilformulare mit dem Namen subPatientPhysical und subPatientHealth. Beide Teilformulare werden im DDX-Dokument referenziert, das an den Assembler-Service übergeben wird. Mithilfe des Assembler-Services können Sie alle diese XDP-Fragmente zu einem einzelnen XDP-Dokument kombinieren, wie in der folgenden Abbildung dargestellt.

am_am_formd

Das folgende DDX-Dokument stellt mehrere XDP-Fragmente in einem XDP-Dokument zusammen.

 <?xml version="1.0" encoding="UTF-8"?>
 <DDX xmlns="https://ns.adobe.com/DDX/1.0/">
         <XDP result="tuc018result.xdp">
            <XDP source="tuc018_template_flowed.xdp">
             <XDPContent insertionPoint="ddx_fragment" source="tuc018_contact.xdp" fragment="subPatientContact" required="false"/>
               <XDPContent insertionPoint="ddx_fragment" source="tuc018_patient.xdp" fragment="subPatientPhysical" required="false"/>
               <XDPContent insertionPoint="ddx_fragment" source="tuc018_patient.xdp" fragment="subPatientHealth" required="false"/>
            </XDP>
         </XDP>
 </DDX>

Das DDX-Dokument enthält ein XDP-result-Tag, das den Namen des Ergebnisses angibt. In diesem Fall ist der Wert tuc018result.xdp. Dieser Wert wird in der Anwendungslogik referenziert, die zum Abrufen des XDP-Dokuments verwendet wird, nachdem der Assembler-Service das Ergebnis zurückgegeben hat. Betrachten Sie beispielsweise die folgende Java-Anwendungslogik, die zum Abrufen des assemblierten XDP-Dokuments verwendet wird (beachten Sie, dass der Wert fett gedruckt ist):

 //Iterate through the map object to retrieve the result XDP document
 for (Iterator i = allDocs.entrySet().iterator(); i.hasNext();) {
     // Retrieve the Map object’s value
     Map.Entry e = (Map.Entry)i.next();

     //Get the key name as specified in the
     //DDX document
     String keyName = (String)e.getKey();
     if (keyName.equalsIgnoreCase("tuc018result.xdp"))
                 {
         Object o = e.getValue();
         outDoc = (Document)o;

         //Save the result PDF file
         File myOutFile = new File("C:\\AssemblerResultXDP.xdp");
         outDoc.copyToFile(myOutFile);
     }
 }

Das Tag XDP source gibt die XDP-Datei an, die ein vollständiges XDP-Dokument darstellt, das als Container für das Hinzufügen von XDP-Fragmenten oder als eines von mehreren Dokumenten verwendet werden kann, die der Reihe nach aneinander gehängt werden. In dieser Situation wird das XDP-Dokument nur als Container verwendet (die erste Abbildung, die in Zusammenstellen mehrerer XDP-Fragmente gezeigt wird). Das heißt, die anderen XDP-Dateien werden im XDP-Container platziert.

Für jedes Teilformular können Sie ein XDPContent-Element hinzufügen (dieses Element ist optional). Beachten Sie im obigen Beispiel, dass es drei Teilformulare gibt: subPatientContact, subPatientPhysical und subPatientHealth. Sowohl das Teilformular subPatientPhysical als auch das Teilformular subPatientHealth befinden sich in der gleichen XDP-Datei, „tuc018_patient.xdp“. Das Fragment-Element gibt den Namen des Unterformulars an, wie er im Designer definiert ist.

NOTE
Weitere Informationen zum Assembler-Service finden Sie unter Service-Referenz für AEM Forms.
NOTE
Weitere Informationen zu einem DDX-Dokument finden Sie in der Referenz für Assembler-Service und DDX.

Zusammenfassung der Schritte summary-of-steps

Um mehrere XDP-Fragmente zusammenzuführen, führen Sie die folgenden Aufgaben aus:

  1. Schließen Sie Projektdateien ein.
  2. Erstellen Sie einen PDF Assembler-Client.
  3. Referenzieren Sie ein vorhandenes DDX-Dokument.
  4. Verweisen Sie auf die XDP-Dokumente.
  5. Legen Sie Laufzeitoptionen fest.
  6. Stellen Sie die mehreren XDP-Dokumente zusammen.
  7. Rufen Sie das zusammengestellte XDP-Dokument ab.

Einschließen von Projektdateien

Schließen Sie die erforderlichen Dateien in Ihr Entwicklungsprojekt ein. Wenn Sie eine Clientanwendung mit Java erstellen, schließen Sie die erforderlichen JAR-Dateien ein. Wenn Sie Webdienste verwenden, stellen Sie sicher, dass Sie die Proxy-Dateien einschließen.

Die folgenden JAR-Dateien müssen zum Klassenpfad Ihres Projekts hinzugefügt werden:

  • adobe-livecycle-client.jar
  • adobe-usermanager-client.jar
  • adobe-assembler-client.jar
  • adobe-utilities.jar (erforderlich, wenn AEM Forms auf JBoss bereitgestellt wird)
  • jbossall-client.jar (erforderlich, wenn AEM Forms auf JBoss bereitgestellt wird)

PDF Assembler-Client erstellen

Bevor Sie einen Assembler-Vorgang programmgesteuert ausführen können, müssen Sie einen Assembler-Service-Client erstellen.

Verweisen auf ein vorhandenes DDX-Dokument

Um mehrere XDP-Dokumente zusammenzuführen, muss auf ein DDX-Dokument verwiesen werden. Dieses DDX-Dokument muss XDP result, XDP source und XDPContent-Elemente enthalten.

Verweisen auf XDP-Dokumente

Um mehrere XDP-Dokumente zusammenzuführen, verweisen Sie auf alle XDP-Dateien, die zum Zusammenführen des XDP-Ergebnisdokuments verwendet werden. Stellen Sie sicher, dass der Name des im XDP-Dokument enthaltenen Unterformulars, auf welches das source-Attribut verweist, im fragment-Attribut angegeben ist. Ein Unterformular wird in Designer definiert. Betrachten Sie beispielsweise die folgende XML.

 <XDPContent insertionPoint="ddx_fragment" source="tuc018_contact.xdp" fragment="subPatientContact" required="false"/>

Das Unterformular mit dem Namen subPatientContact muss sich in der XDP-Datei mit dem Namen tuc018_contact.xdp befinden.

Festlegen von Laufzeitoptionen

Sie können Laufzeitoptionen festlegen, die das Verhalten des Assembler-Dienstes während der Ausführung eines Auftrags steuern. Sie können beispielsweise eine Option festlegen, mit der der Assembler-Dienst angewiesen wird, die Verarbeitung eines Auftrags fortzusetzen, wenn ein Fehler auftritt.

Zusammenführen mehrerer XDP-Dokumente

Um mehrere XDP-Dateien zusammenzuführen, rufen Sie den invokeDDX-Vorgang auf. Der Assembler-Service gibt das zusammengeführte XDP-Dokument innerhalb eines Sammlungsobjekts zurück.

Abrufen des zusammengeführten XDP-Dokuments

Ein zusammengeführtes XDP-Dokument wird innerhalb eines Sammlungsobjekts zurückgegeben. Durchsuchen Sie das Sammlungsobjekt und speichern Sie das XDP-Dokument als XDP-Datei. Sie können das XDP-Dokument auch an einen anderen AEM Forms-Service, z. B. Output, übergeben.

Siehe auch

Zusammenstellen mehrerer XDP-Fragmente mithilfe der Java-API

Zusammenstellen mehrerer XDP-Fragmente mithilfe der Webservice-API

Einbeziehung von AEM Forms Java-Bibliotheksdateien

Verbindungseigenschaften festlegen

Programmatisches Zusammenstellen von PDF-Dokumenten

Erstellen von PDF-Dokumenten mithilfe von Fragmenten

Zusammenstellen mehrerer XDP-Fragmente mithilfe der Java-API assemble-multiple-xdp-fragments-using-the-java-api

So stellen Sie mehrere XDP-Fragmente mithilfe der Assembler Service-API (Java) zusammen:

  1. Schließen Sie Projektdateien ein.

    Fügen Sie Client-JAR-Dateien wie „adobe-assembler-client.jar“ in den Klassenpfad Ihres Java-Projekts ein.

  2. Erstellen Sie einen PDF Assembler-Client.

    • Erstellen Sie ein ServiceClientFactory-Objekt, das Verbindungseigenschaften enthält.
    • Erstellen Sie ein AssemblerServiceClient-Objekt, indem Sie seinen Konstruktor verwenden und das ServiceClientFactory-Objekt übergeben.
  3. Referenzieren Sie ein vorhandenes DDX-Dokument.

    • Erstellen Sie ein java.io.FileInputStream-Objekt, das das DDX-Dokument darstellt, indem Sie seinen Konstruktor verwenden und einen Zeichenfolgenwert übergeben, der den Speicherort der DDX-Datei angibt.
    • Erstellen Sie ein com.adobe.idp.Document-Objekt, indem Sie seinen Konstruktor verwenden und das java.io.FileInputStream-Objekt übergeben.
  4. Verweisen Sie auf die XDP-Dokumente.

    • Erstellen Sie ein java.util.Map-Objekt, das zum Speichern von XDP-Eingabedokumenten verwendet wird, indem Sie einen HashMap-Konstruktor verwenden.

    • Erstellen Sie ein com.adobe.idp.Document-Objekt und übergeben Sie das java.io.FileInputStream-Objekt, das die XDP-Eingabedatei enthält (wiederholen Sie diese Aufgabe für jede XDP-Datei).

    • Fügen Sie einen Eintrag zu dem java.util.Map-Objekt hinzu, indem Sie seine Methode put aufrufen und die folgenden Argumente übergeben:

      • Eine Zeichenfolge, die den Speichernamen repräsentiert. Dieser Wert muss mit dem im DDX-Dokument angegebenen source-Elementwert übereinstimmen (wiederholen Sie diese Aufgabe für jede XDP-Datei).
      • Ein com.adobe.idp.Document-Objekt, das das XDP-Dokument enthält, das dem source-Element entspricht (wiederholen Sie diesen Vorgang für jede XDP-Datei).
  5. Legen Sie die Laufzeitoptionen fest.

    • Erstellen Sie ein AssemblerOptionSpec-Objekt, das Laufzeitoptionen speichert, indem Sie seinen Konstruktor verwenden.
    • Legen Sie Laufzeitoptionen fest, um Ihre Geschäftsanforderungen zu erfüllen, indem Sie eine Methode aufrufen, die zum AssemblerOptionSpec-Objekt gehört. Um beispielsweise den Assembler-Service anzuweisen, die Verarbeitung eines Auftrags auch dann fortzusetzen, wenn ein Fehler auftritt, rufen Sie die Methode setFailOnError des AssemblerOptionSpec-Objekts auf und übergeben false.
  6. Stellen Sie die mehreren XDP-Dokumente zusammen.

    Rufen Sie die Methode invokeDDX des AssemblerServiceClient-Objekts auf und übergeben Sie die folgenden erforderlichen Werte:

    • Ein com.adobe.idp.Document-Objekt, das das zu verwendende DDX-Dokument darstellt
    • Ein java.util.Map-Objekt, das die XDP-Eingabedateien enthält
    • Ein com.adobe.livecycle.assembler.client.AssemblerOptionSpec-Objekt, das die Laufzeitoptionen angibt, einschließlich der Standardschrift und der Auftragsprotokollebene

    Die Methode invokeDDX gibt ein com.adobe.livecycle.assembler.client.AssemblerResult-Objekt zurück, das das zusammengestellte XDP-Dokument enthält.

  7. Rufen Sie das zusammengestellte XDP-Dokument ab.

    Um das zusammengestellte XDP-Dokument abzurufen, führen Sie die folgenden Aktionen aus:

    • Rufen Sie die Methode getDocuments des AssemblerResult-Objekts auf. Diese Methode gibt ein java.util.Map-Objekt zurück.
    • Iterieren Sie durch das java.util.Map-Objekt, bis Sie das resultierende com.adobe.idp.Document-Objekt finden.
    • Rufen Sie die Methode copyToFile des com.adobe.idp.Document-Objekts auf, um das zusammengesetzte XDP-Dokument zu extrahieren.

Siehe auch

Assemblieren mehrerer XDP-Fragmente

Kurzanleitung (SOAP-Modus): Zusammenstellen mehrerer XDP-Fragmente mithilfe der Java-API

Einbeziehung von AEM Forms Java-Bibliotheksdateien

Verbindungseigenschaften festlegen

Zusammenstellen mehrerer XDP-Fragmente mithilfe der Webservice-API assemble-multiple-xdp-fragments-using-the-web-service-api

So stellen Sie mehrere XDP-Fragmente mithilfe der Assembler-Service-API (Webservice) zusammen:

  1. Schließen Sie Projektdateien ein.

    Erstellen Sie ein Microsoft .NET-Projekt, das MTOM verwendet. Stellen Sie sicher, dass Sie beim Festlegen einer Service-Referenz die folgende WSDL-Definition verwenden:

    code language-as3
     http://localhost:8080/soap/services/AssemblerService?WSDL&lc_version=9.0.1.

    note note
    NOTE
    Ersetzen Sie localhost durch die IP-Adresse des Servers, auf dem AEM Forms gehostet wird.
  2. Erstellen Sie einen PDF Assembler-Client.

    • Erstellen Sie ein AssemblerServiceClient-Objekt, indem Sie seinen standardmäßigen Konstruktor verwenden.

    • Erstellen Sie ein AssemblerServiceClient.Endpoint.Address-Objekt, indem Sie den System.ServiceModel.EndpointAddress-Konstruktor verwenden. Übergeben Sie einen Zeichenfolgenwert, der dem AEM Forms-Service die WSDL angibt (z. B. http://localhost:8080/soap/services/AssemblerService?blob=mtom). Sie brauchen das Attribut lc_version nicht zu verwenden. Dieses Attribut wird verwendet, wenn Sie einen Service-Verweis erstellen.

    • Erstellen Sie ein System.ServiceModel.BasicHttpBinding-Objekr, indem Sie den Wert des Felds AssemblerServiceClient.Endpoint.Binding abrufen. Wandeln Sie den Rückgabewert in BasicHttpBinding um.

    • Legen Sie das MessageEncoding-Feld des System.ServiceModel.BasicHttpBinding-Objekts auf WSMessageEncoding.Mtom fest. Dieser Wert stellt sicher, dass MTOM verwendet wird.

    • Aktivieren Sie die einfache HTTP-Authentifizierung, indem Sie die folgenden Schritte ausführen:

      • Weisen Sie dem Feld AssemblerServiceClient.ClientCredentials.UserName.UserName den AEM Forms-Benutzernamen zu.
      • Weisen Sie dem Feld AssemblerServiceClient.ClientCredentials.UserName.Password den entsprechenden Kennwortwert zu.
      • Weisen Sie dem Feld BasicHttpBindingSecurity.Transport.ClientCredentialType den konstanten Wert HttpClientCredentialType.Basic zu.
      • Weisen Sie dem Feld BasicHttpBindingSecurity.Security.Mode den konstanten Wert BasicHttpSecurityMode.TransportCredentialOnly zu.
  3. Referenzieren Sie ein vorhandenes DDX-Dokument.

    • Erstellen Sie ein Objekt BLOB, indem Sie den Konstruktor verwenden. Das BLOB-Objekt wird zum Speichern des DDX-Dokuments verwendet.
    • Erstellen Sie ein System.IO.FileStream-Objekt, indem Sie seinen Konstruktor aufrufen und einen Zeichenfolgenwert übergeben, der den Dateispeicherort des DDX-Dokuments und den Modus enthält, in dem die Datei geöffnet werden soll.
    • Erstellen Sie ein Byte-Array, in dem der Inhalt des System.IO.FileStream-Objekt gespeichert wird. Sie können die Größe des Byte-Arrays bestimmen, indem Sie die Eigenschaft Length des System.IO.FileStream-Objekts abrufen.
    • Füllen Sie das Byte-Array mit Stream-Daten, indem Sie die Methode Read des System.IO.FileStream-Objekts aufrufen. Übergeben Sie das Byte-Array, die Startposition und die Länge des zu lesenden Streams.
    • Füllen Sie das BLOB-Objekt, indem Sie seiner Eigenschaft MTOM den Inhalt des Byte-Arrays zuweisen.
  4. Verweisen Sie auf die XDP-Dokumente.

    • Erstellen Sie für jede XDP-Eingabedatei ein BLOB-Objekt mithilfe seines Konstruktors. Das BLOB-Objekt wird zum Speichern der Eingabedatei verwendet.
    • Erstellen Sie ein System.IO.FileStream-Objekt, indem Sie seinen Konstruktor aufrufen und einen Zeichenfolgewert übergeben, der den Dateispeicherort der Eingabedatei und den Modus, in dem die Datei geöffnet werden soll, darstellt.
    • Erstellen Sie ein Byte-Array, das den Inhalt des System.IO.FileStream-Objekts speichert. Sie können die Größe des Byte-Arrays bestimmen, indem Sie die Eigenschaft Length des System.IO.FileStream-Objekts abrufen.
    • Füllen Sie das Byte-Array mit Stream-Daten, indem Sie die Methode Read des System.IO.FileStream-Objekts aufrufen. Übergeben Sie das Byte-Array, die Startposition und die Länge des zu lesenden Streams.
    • Füllen Sie das BLOB-Objekt, indem Sie dessen MTOM-Feld den Inhalt des Byte-Arrays zuweisen.
    • Erstellen Sie ein MyMapOf_xsd_string_To_xsd_anyType-Objekt. Dieses Sammlungsobjekt wird zum Speichern von Eingabedateien verwendet, die zum Erstellen eines zusammengestellten XDP-Dokuments erforderlich sind.
    • Erstellen Sie für jede Eingabedatei ein MyMapOf_xsd_string_To_xsd_anyType_Item-Objekt.
    • Weisen Sie dem key-Feld des MyMapOf_xsd_string_To_xsd_anyType_Item-Objekts einen Zeichenfolgewert zu, der den Schlüsselnamen darstellt. Dieser Wert muss mit dem Wert des im DDX-Dokument angegebenen Elements übereinstimmen. (Führen Sie diese Aufgabe für jede XDP-Eingabedatei aus.)
    • Weisen Sie das BLOB-Objekt, das die Eingabedatei speichert, dem value-Feld des MyMapOf_xsd_string_To_xsd_anyType_Item-Objekts zu. (Führen Sie diese Aufgabe für jede XDP-Eingabedatei aus.)
    • Fügen Sie das MyMapOf_xsd_string_To_xsd_anyType_Item-Objekt dem MyMapOf_xsd_string_To_xsd_anyType-Objekt zu. Rufen Sie die Add-Methode des MyMapOf_xsd_string_To_xsd_anyType-Objekts auf, und übergeben Sie das MyMapOf_xsd_string_To_xsd_anyType-Objekt. (Führen Sie diese Aufgabe für jedes XDP-Eingabedokument aus.)
  5. Legen Sie Laufzeitoptionen fest.

    • Erstellen Sie ein AssemblerOptionSpec-Objekt, das Laufzeitoptionen speichert, indem Sie seinen Konstruktor verwenden.
    • Legen Sie Laufzeitoptionen fest, um Ihre Geschäftsanforderungen zu erfüllen, indem Sie einem Datenelement, das zum AssemblerOptionSpec-Objekt gehört, einen Wert zuweisen. Um beispielsweise den Assembler-Service anzuweisen, die Verarbeitung eines Auftrags fortzusetzen, wenn ein Fehler auftritt, weisen Sie dem failOnError-Datenelement.des AssemblerOptionSpec-Objekts false zu.
  6. Stellen Sie die mehreren XDP-Dokumente zusammen.

    Rufen Sie die invokeDDX-Methode des AssemblerServiceClient-Objekts auf und übergeben Sie die folgenden Werte:

    • A BLOB-Objekt, das das DDX-Dokument darstellt
    • Das MyMapOf_xsd_string_To_xsd_anyType-Objekt, das die erforderlichen Dateien enthält
    • Ein AssemblerOptionSpec-Objekt, das Laufzeitoptionen angibt

    Die invokeDDX-Methode gibt ein AssemblerResult-Objekt an, das die Ergebnisse des Auftrags sowie alle aufgetretenen Ausnahmen enthält.

  7. Rufen Sie das zusammengestellte XDP-Dokument ab.

    Um das neu erstellte XDP-Dokument abzurufen, führen Sie die folgenden Aktionen aus:

    • Greifen Sie auf das documents-Feld des AssemblerResult-Objekts zu, welches ein Map-Objekt ist, das die resultierenden PDF-Dokumente enthält.
    • Iterieren Sie durch das Map-Objekt, um jedes resultierende Dokument zu erhalten. Wandeln Sie dann value der Array-Elemente in BLOB um.
    • Extrahieren Sie die Binärdaten, die das PDF-Dokument darstellen, indem Sie auf die MTOM-Eigenschaft des BLOB-Objekts zugreifen. Dadurch wird ein Array von Bytes ausgegeben, die Sie in eine XDP-Datei schreiben können.
