Responsief ontwerp voor webpagina's

OPMERKING

Adobe raadt aan de SPA Editor te gebruiken voor projecten die renderen op basis van één pagina-toepassingsframework op basis van client-side vereisen (zoals Reageren). Meer informatie.

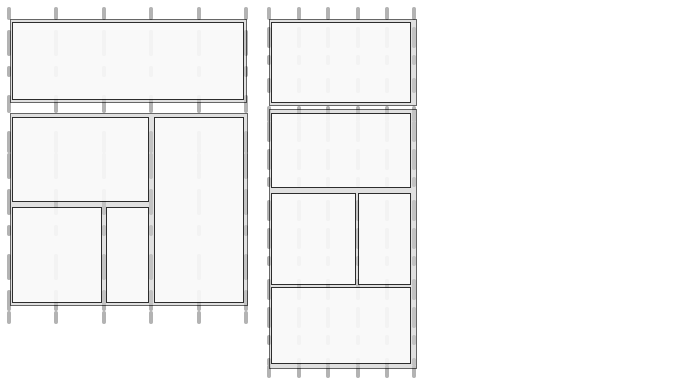

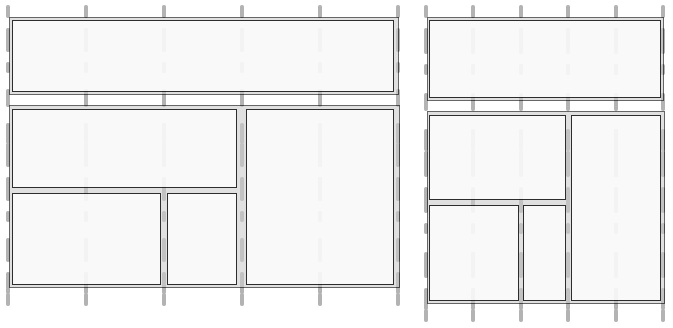

Ontwerp uw webpagina's zodanig dat ze zich aanpassen aan de clientviewport waarin ze worden weergegeven. Met responsief ontwerp kunnen dezelfde pagina's effectief op meerdere apparaten in beide richtingen worden weergegeven. In de volgende afbeelding ziet u enkele manieren waarop een pagina kan reageren op wijzigingen in de viewportgrootte:

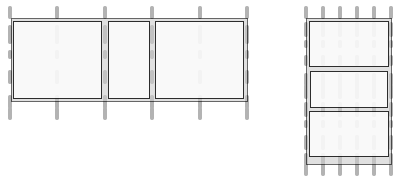

  • Layout: Gebruik lay-outs met één kolom voor kleinere viewports en lay-outs met meerdere kolommen voor grotere viewports.
  • Tekengrootte: Gebruik grotere tekstgrootte (indien van toepassing, zoals koppen) in grotere viewports.
  • Inhoud: Neem alleen de belangrijkste inhoud op wanneer u deze weergeeft op kleinere apparaten.
  • Navigatie: Er zijn apparaatspecifieke gereedschappen voor toegang tot andere pagina's.
  • Afbeeldingen: Uitvoerende afbeeldingsuitvoeringen die geschikt zijn voor de viewport van de client. afhankelijk van de afmetingen van het venster.

chlimage_1-4

Ontwikkel Adobe Experience Manager (AEM) toepassingen die HTML5-pagina's genereren die zich aanpassen aan meerdere venstergrootten en -standen. De volgende bereiken van viewport-breedten komen bijvoorbeeld overeen met verschillende apparaattypen en -oriëntaties

  • Maximale breedte van 480 pixels (telefoon, staand)
  • Maximale breedte van 767 pixels (telefoon, liggend)
  • Breedte tussen 768 pixels en 979 pixels (tablet, staand)
  • Breedte tussen 980 pixels en 1199 pixels (tablet, liggend)
  • Breedte van 1200 px of hoger (bureaublad)

Zie de volgende onderwerpen voor informatie over het uitvoeren van ontvankelijk ontwerpgedrag:

Tijdens het ontwerpen kunt u Sidekick gebruiken om een voorvertoning van uw pagina's weer te geven voor verschillende schermgrootten.

Voordat u ontwikkelt

Voordat u de AEM ontwikkelt die uw webpagina's ondersteunt, moet u een aantal ontwerpbeslissingen nemen. U moet bijvoorbeeld over de volgende informatie beschikken:

  • De apparaten waarop u zich richt.
  • De grootte van de doelviewport.
  • De paginalay-outs voor elk van de beoogde viewportgrootte.

Toepassingsstructuur

De typische AEM toepassingsstructuur ondersteunt alle responsieve ontwerpimplementaties:

  • Paginacomponenten bevinden zich onder /apps/application_name/components
  • Sjablonen bevinden zich onder /apps/application_name/templates
  • Ontwerpen bevinden zich onder /etc/designs

Mediaquery's gebruiken

Met mediaquery's kunt u CSS-stijlen selectief gebruiken voor het weergeven van pagina's. AEM ontwikkelingshulpmiddelen en eigenschappen laten u toe om media vragen in uw toepassingen effectief en efficiënt uit te voeren.

De W3C-groep biedt de aanbeveling Mediaquery's waarmee deze CSS3-functie en de syntaxis worden beschreven.

Het CSS-bestand maken

Definieer in uw CSS-bestand mediaquery's op basis van de eigenschappen van de apparaten waarvoor u een mediaquery maakt. De volgende implementatiestrategie is effectief voor het beheren van stijlen voor elke mediaquery:

  • Gebruik een ClientLibraryFolder om CSS te bepalen die wordt samengesteld wanneer de pagina wordt teruggegeven.
  • Definieer elke mediaquery en de bijbehorende stijlen in afzonderlijke CSS-bestanden. Het is handig bestandsnamen te gebruiken die de apparaatfuncties van de mediaquery vertegenwoordigen.
  • Definieer stijlen die op alle apparaten in een afzonderlijk CSS-bestand van toepassing zijn.
  • In het css.txt- dossier van ClientLibraryFolder, orde de lijst CSS dossiers zoals vereist in het geassembleerde CSS dossier.

In het voorbeeldformulier We.Retail Media wordt deze strategie gebruikt om stijlen in het siteontwerp te definiëren. Het CSS-bestand dat door We.Retail wordt gebruikt, bevindt zich op */apps/weretail/clientlibs/clientlib-site/less/grid.less.

In de volgende tabel worden de bestanden in de onderliggende css-map weergegeven.

Bestandsnaam Beschrijving Mediaquery
style.css Algemene stijlen. N.v.t.
bootstrap.css Algemene stijlen, gedefinieerd door Twitter Bootstrap. N.v.t.
responsive-1200px.css Stijlen voor alle media die 1200 pixels breed of breder zijn.

@media (min-breedte): 1200px) {
...
}

responsive-980px-1199px.css Stijlen voor media die tussen 980 pixels en 1199 pixels breed zijn.

@media (min-breedte): 980 px) en (max. breedte: 1199px) {
...
}

responsive-768px-979px.css Stijlen voor media die tussen 768 pixels en 979 pixels breed zijn.

@media (min-breedte): 768 px) en (max. breedte: 979px) {
...
}

responsive-767px-max.css Stijlen voor alle media die minder dan 768 pixels breed zijn.

@media (maximale breedte: 767px) {
...
}

responsive-480px.css Stijlen voor alle media die minder dan 481 pixels breed zijn. @media (maximale breedte: 480) {
...
}

In het bestand css.txt in de map /etc/designs/weretail/clientlibs worden de CSS-bestanden weergegeven die de map met de clientbibliotheek bevat. De volgorde van de bestanden implementeert stijlprioriteit. Stijlen zijn specifieker naarmate de apparaatgrootte afneemt.

#base=css

style.css
 bootstrap.css
responsive-1200px.css
 responsive-980px-1199px.css
 responsive-768px-979px.css
 responsive-767px-max.css
 responsive-480px.css

Tip: Met beschrijvende bestandsnamen kunt u de doelgrootte van de viewport gemakkelijk identificeren.

Mediaquery's gebruiken met AEM pagina's

Neem de clientbibliotheekmap op in het JSP-script van uw paginacomponent om het CSS-bestand te genereren dat de mediaquery's bevat en naar het bestand te verwijzen.

<ui:includeClientLib categories="apps.weretail.all"/>
OPMERKING

De clientbibliotheekmap apps.weretail.all sluit de clientbibliotheek in.

Het JSP manuscript produceert de volgende code van HTML die verwijzingen de stijlbladen:

<link rel="stylesheet" href="/etc/designs/weretail/clientlibs-all.css" type="text/css">
<link href="/etc/designs/weretail.css" rel="stylesheet" type="text/css">

Voorvertonen voor specifieke apparaten

Bekijk voorvertoningen van uw pagina's in verschillende viewport grootten om het gedrag van uw responsieve ontwerp te testen. In de modus Preview bevat Sidekick een vervolgkeuzemenu Devices waarmee u een apparaat kunt selecteren. Wanneer u een apparaat selecteert, wordt de pagina aangepast aan het formaat van de viewport.

chlimage_1-5

Als u de voorvertoning van het apparaat wilt inschakelen in Sidekick, moet u de pagina en de service MobileEmulatorProvider configureren. Een andere paginaconfiguratie controleert de lijst van apparaten die in Devices lijst verschijnt.

De lijst met apparaten toevoegen

De lijst Devices wordt weergegeven in Sidekick wanneer uw pagina het JSP-script bevat waarmee de lijst Devices wordt weergegeven. Als u de lijst Devices wilt toevoegen aan Sidekick, neemt u het script /libs/wcm/mobile/components/simulator/simulator.jsp op in de sectie head van de pagina.

Neem de volgende code op in het JSP dat de sectie head definieert:

<cq:include script="/libs/wcm/mobile/components/simulator/simulator.jsp"/>

Als u een voorbeeld wilt zien, opent u het bestand /apps/weretail/components/page/head.jsp in CRXDE Lite.

Paginacomponenten registreren voor simulatie

Als u wilt dat de apparaatsimulator uw pagina's ondersteunt, registreert u uw paginacomponenten bij de factory-service MobileEmulatorProvider en definieert u de eigenschap mobile.resourceTypes.

Wanneer het werken met AEM zijn er verscheidene methodes om de configuratiemontages voor dergelijke diensten te beheren; zie Het vormen OSGi voor volledige details.

Bijvoorbeeld, om een [sling:OsgiConfig](/docs/experience-manager-64/deploying/configuring/configuring-osgi.md#adding-a-new-configuration-to-the-repository) knoop in uw toepassing tot stand te brengen:

  • Bovenliggende map: /apps/application_name/config

  • Naam: com.day.cq.wcm.mobile.core.impl.MobileEmulatorProvider-*alias*

    Het achtervoegsel - *alias* wordt vereist omdat de dienst MobileEmulatorProvider een fabrieksdienst is. Gebruik een alias die uniek is voor deze fabriek.

  • jcr:primaryType: sling:OsgiConfig

Voeg de volgende knooppunteigenschap toe:

  • Naam: mobile.resourceTypes

  • Type: String[]

  • Waarde: De paden naar de paginacomponenten die uw webpagina's weergeven. De geometrixx-media-app gebruikt bijvoorbeeld de volgende waarden:

    geometrixx-media/components/page
     geometrixx-unlimited/components/pages/page
     geometrixx-unlimited/components/pages/coverpage
     geometrixx-unlimited/components/pages/issue


De apparaatgroepen opgeven

Om de apparatengroepen te specificeren die in de lijst van Apparaten verschijnen, voeg een cq:deviceGroups bezit aan de jcr:content knoop van de wortelpagina van uw plaats toe. De waarde van de eigenschap is een array van paden naar de knooppunten van de apparaatgroep.

De knooppunten van de apparaatgroep bevinden zich in de map /etc/mobile/groups.

De hoofdpagina van de site Geometrixx Media is bijvoorbeeld /content/geometrixx-media. Het knooppunt /content/geometrixx-media/jcr:content bevat de volgende eigenschap:

  • Naam: cq:deviceGroups
  • Type: String[]
  • Waarde: /etc/mobile/groups/responsive

Gebruik de console van Hulpmiddelen om apparatengroepen te creëren en uit te geven.

OPMERKING

Voor apparaatgroepen die u gebruikt voor responsief ontwerp, bewerkt u de apparaatgroep en selecteert u Emulator uitschakelen op het tabblad Algemeen. Met deze optie voorkomt u dat de carrousel van de emulator wordt weergegeven. Dit is niet relevant voor responsief ontwerp.

Adaptieve afbeeldingen gebruiken

U kunt mediaquery's gebruiken om een afbeeldingsbron te selecteren die u op de pagina wilt weergeven. Nochtans, wordt elk middel dat een media vraag gebruikt om zijn gebruik te conditionaliseren gedownload aan de cliënt. De mediaquery bepaalt alleen of de gedownloade bron wordt weergegeven.

Voor grote bronnen, zoals afbeeldingen, is het downloaden van alle bronnen geen efficiënt gebruik van de gegevenspijpleiding van de client. Om middelen selectief te downloaden, gebruik javascript om het middelverzoek in werking te stellen nadat de media vragen de selectie uitvoeren.

De volgende strategie laadt één enkel middel dat gebruikend media vragen wordt gekozen:

  1. Voeg een element DIV voor elke versie van het middel toe. Neem de URI van de bron op als de waarde van een kenmerkwaarde. De browser interpreteert het kenmerk niet als een bron.
  2. Voeg een mediaquery toe aan elk DIV-element dat geschikt is voor de bron.
  3. Wanneer het document wordt geladen of het formaat van het venster wordt gewijzigd, test de code javascript de mediaquery van elk DIV-element.
  4. Gebaseerd op de resultaten van de vragen, bepaal welke middel om te omvatten.
  5. Voeg een HTML-element in het DOM in dat naar de bron verwijst.

Mediaquery's evalueren met JavaScript

Implementaties van de MediaQueryList interface die W3C definieert, stellen u in staat mediaquery's te evalueren met behulp van javascript. U kunt logica toepassen op de resultaten van mediaquery's en scripts uitvoeren die zijn bedoeld voor het huidige venster:

  • Browsers die de interface MediaQueryList implementeren, ondersteunen de functie window.matchMedia(). Deze functie test mediaquery's op basis van een bepaalde tekenreeks. De functie keert een MediaQueryList voorwerp terug dat toegang tot de vraagresultaten verleent.

  • Voor browsers die de interface niet implementeren, kunt u een matchMedia() polyfill gebruiken, zoals matchMedia.js, een vrij beschikbare javascript-bibliotheek.

Media-specifieke bronnen selecteren

Het W3C-voorgestelde afbeeldingselement gebruikt mediaquery's om de bron te bepalen die voor afbeeldingselementen moet worden gebruikt. Het afbeeldingselement gebruikt elementkenmerken om mediaquery's te koppelen aan afbeeldingspaden.

De vrij-beschikbare picturefill.js bibliotheek verstrekt gelijkaardige functionaliteit zoals het voorgestelde picture element, en gebruikt een gelijkaardige strategie. De bibliotheek picturefill.js roept window.matchMedia aan om de media vragen te evalueren die voor een reeks div elementen worden bepaald. Elk div-element geeft ook een afbeeldingsbron op. De bron wordt gebruikt wanneer de mediaquery van het div element true terugkeert.

Voor de bibliotheek picturefill.js is HTML-code vereist die vergelijkbaar is met het volgende voorbeeld:

<div data-picture>
    <div data-src='path to default image'></div>
    <div data-src='path to small image'    data-media="(media query for phone)"></div>
    <div data-src='path to medium image'   data-media="(media query for tablet)"></div>
    <div data-src='path to large image'     data-media="(media query for monitor)"></div>
</div>

Wanneer de pagina wordt gerenderd, voegt picturefull.js een img element als laatste kind van het <div data-picture> element in:

<div data-picture>
    <div data-src='path to default image'></div>
    <div data-src='path to small image'    data-media="(media query for phone)"></div>
    <div data-src='path to medium image'   data-media="(media query for tablet)"></div>
    <div data-src='path to large image'     data-media="(media query for monitor)"></div>
    <img src="path to medium image">
</div>

In een AEM pagina is de waarde van het kenmerk data-src het pad naar een bron in de opslagplaats.

Aangepaste afbeeldingen implementeren in AEM

Als u adaptieve afbeeldingen wilt implementeren in de AEM toepassing, moet u de vereiste JavaScript-bibliotheken toevoegen en de vereiste HTML-markering opnemen in uw pagina's.

Bibliotheken

Haal de volgende JavaScript-bibliotheken op en neem deze op in een clientbibliotheekmap:

  • matchMedia.js (voor browsers die de interface MediaQueryList niet implementeren)
  • picturefill.js
  • jquery.js (beschikbaar via de clientbibliotheekmap /etc/clientlibs/granite/jquery (categorie = jquery)
  • jquery.debouncedresize.js (een jQuery-gebeurtenis die één keer optreedt nadat de grootte van het venster is gewijzigd)

Tip: u kunt automatisch meerdere clientbibliotheekmappen samenvoegen door deze in te sluiten.

HTML

Maak een component die de vereiste div-elementen genereert die de code picturefill.js verwacht. In een AEM pagina, is de waarde van het gegeven-src attribuut de weg aan een middel in de bewaarplaats. Een paginacomponent kan bijvoorbeeld de mediaquery's en de bijbehorende paden voor afbeeldingsuitvoeringen in DAM hard coderen. U kunt ook een aangepaste component Image maken waarmee auteurs afbeeldingsuitvoeringen kunnen selecteren of renderopties bij uitvoering kunnen opgeven.

In het volgende voorbeeld-HTML worden 2 DAM-uitvoeringen van dezelfde afbeelding geselecteerd.

<div data-picture>
    <div data-src='/content/dam/geometrixx-media/articles/meridien.png'></div>
    <div data-src='/content/dam/geometrixx-media/articles/meridien.png/jcr:content/renditions/cq5dam.thumbnail.319.319.png'    data-media="(min-width: 769px)"></div>
    <div data-src='/content/dam/geometrixx-media/articles/meridien.png/jcr:content/renditions/cq5dam.thumbnail.140.100.png'   data-media="(min-width: 481px)"></div>
</div>
OPMERKING

De stichtingscomponent Adaptive Image implementeert adaptieve afbeeldingen:

  • Map clientbibliotheek: /libs/foundation/components/adaptiveimage/clientlibs
  • Script dat de HTML genereert: /libs/foundation/components/adaptiveimage/adaptiveimage.jsp

In het volgende gedeelte vindt u meer informatie over deze component.

Werken met renderen van afbeeldingen in AEM

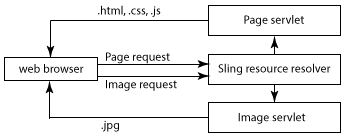

Als u de rendering van afbeeldingen wilt aanpassen, dient u de standaardimplementatie AEM statische rendering van afbeeldingen te begrijpen. AEM biedt de component Image en een server voor het renderen van afbeeldingen die samenwerken om afbeeldingen voor webpagina's te renderen. De volgende reeks gebeurtenissen vindt plaats wanneer de component Image is opgenomen in het alineasysteem van de pagina:

  1. Authoring: Auteurs bewerken de component Image om het afbeeldingsbestand op te geven dat in een HTML-pagina moet worden opgenomen. Het bestandspad wordt opgeslagen als een eigenschapwaarde van het knooppunt Image component.
  2. Aanvraag pagina: De JSP van de paginacomponent produceert de code van HTML. JSP van de component van het Beeld produceert en voegt een img element aan de pagina toe.
  3. Afbeeldingsverzoek: De webbrowser laadt de pagina en vraagt de afbeelding aan volgens het kenmerk src van het img-element.
  4. Rendering afbeelding: De afbeelding wordt door het servlet voor het renderen van afbeeldingen geretourneerd naar de webbrowser.

chlimage_1-6

De JSP van de component Image genereert bijvoorbeeld het volgende HTML-element:

<img title="My Image" alt="My Image" class="cq-dd-image" src="/content/mywebsite/en/_jcr_content/par/image_0.img.jpg/1358372073597.jpg">

Wanneer de browser de pagina laadt, wordt de afbeelding opgevraagd met de waarde van het kenmerk src als URL. Bij Sling wordt de URL ontleed:

  • Bron: /content/mywebsite/en/_jcr_content/par/image_0
  • Bestandsnaamextensie: .jpg
  • Kiezer: img
  • Achtervoegsel: 1358372073597.jpg

De image_0 knoop heeft een jcr:resourceType waarde van foundation/components/image, die een sling:resourceSuperType waarde van foundation/components/parbase heeft. De parbase component bevat het script img.GET.java dat overeenkomt met de kiezer en de bestandsextensie van de aanvraag-URL. CQ gebruikt dit script (servlet) om de afbeelding te renderen.

Om de broncode van het manuscript te zien, gebruik CRXDE Lite om /libs/foundation/components/parbase/img.GET.java te openen
bestand.

Afbeeldingen schalen voor de huidige viewport-grootte

Afbeeldingen tijdens runtime schalen op basis van de kenmerken van de viewport van de client om afbeeldingen te maken die voldoen aan de principes van responsief ontwerp. Gebruik hetzelfde ontwerppatroon als het renderen van statische afbeeldingen met behulp van een servlet en een ontwerpcomponent.

De component moet de volgende taken uitvoeren:

  • Sla het pad en de gewenste afmetingen van de afbeeldingsbron op als eigenschapswaarden.
  • Genereer div-elementen die mediaselectors en serviceaanroepen voor het renderen van de afbeelding bevatten.
OPMERKING

De webclient gebruikt de Javascript-bibliotheken (of vergelijkbare bibliotheken) matchMedia en Picturefill om de mediaselectors te evalueren.

servlet die het beeldverzoek verwerkt moet de volgende taken uitvoeren:

  • Haal het pad en de afmetingen van de afbeelding op uit de eigenschappen van de component.
  • Schaal de afbeelding op basis van de eigenschappen en retourneer de afbeelding.

Beschikbare oplossingen

AEM installeert de volgende implementaties die u kunt gebruiken of uitbreiden.

  • De Aanpassings de stichtingscomponent van het Beeld die media vragen produceert, en HTTP- verzoeken aan de AanpassingsServlet van de Component van het Beeld die de beelden schrapt.
  • Met het Geometrixx Commons-pakket worden de voorbeeldservlets van de Image Reference Modification Servlet geïnstalleerd waarmee de afbeeldingsresolutie wordt gewijzigd.

De adaptieve component

De adaptieve component van het Beeld produceert vraag aan de Adaptive Servlet van de Component van het Beeld om een beeld terug te geven dat volgens het apparatenscherm wordt gerangschikt. De component bevat de volgende bronnen:

  • JSP: Voegt div-elementen toe die mediaquery's koppelen aan aanroepen van Adaptive Image Component Servlet.
  • Clientbibliotheken: De clientlibs-map is een cq:ClientLibraryFolder die de javascript-bibliotheek matchMedia polyfill en een aangepaste Javascript-bibliotheek Picturefill samenstelt.
  • Dialoogvenster Bewerken: Het knooppunt cq:editConfig overschrijft de component van de CQ-basisafbeelding, zodat het neerzetdoel een adaptieve-afbeeldingscomponent maakt in plaats van een basiscomponent voor afbeelding.

DIV-elementen toevoegen

Het script adaptive-image.jsp bevat de volgende code waarmee div-elementen en mediaquery's worden gegenereerd:

<div data-picture data-alt='<%= alt %>'>
    <div data-src='<%= path + ".img.320.low." + extension + suffix %>'       data-media="(min-width: 1px)"></div>                                        <%-- Small mobile --%>
    <div data-src='<%= path + ".img.320.medium." + extension + suffix %>'    data-media="(min-width: 320px)"></div>  <%-- Portrait mobile --%>
    <div data-src='<%= path + ".img.480.medium." + extension + suffix %>'    data-media="(min-width: 321px)"></div>  <%-- Landscape mobile --%>
    <div data-src='<%= path + ".img.476.high." + extension + suffix %>'      data-media="(min-width: 481px)"></div>   <%-- Portrait iPad --%>
    <div data-src='<%= path + ".img.620.high." + extension + suffix %>'      data-media="(min-width: 769px)"></div>  <%-- Landscape iPad --%>
    <div data-src='<%= path + ".img.full.high." + extension + suffix %>'     data-media="(min-width: 1025px)"></div> <%-- Desktop --%>

    <%-- Fallback content for non-JS browsers. Same img src as the initial, unqualified source element. --%>
    <noscript>
        <img src='<%= path + ".img.320.low." + extension + suffix %>' alt='<%= alt %>'>
    </noscript>
</div>

De variabele path bevat het pad van de huidige bron (het knooppunt Adaptive-image component). De code genereert een reeks div-elementen met de volgende structuur:

<div data-scr = "*path-to-parent-node*.adaptive-image.adapt.*width*.*quality*.jpg" data-media="*media query*"></div>

De waarde van het kenmerk data-scr is een URL die Sling oplost naar de server met adaptieve afbeeldingscomponenten die de afbeelding rendert. Het data-media attribuut bevat de media vraag die tegen de cliënteigenschappen wordt geëvalueerd.

De volgende HTML-code is een voorbeeld van de div-elementen die door de JSP worden gegenereerd:

<div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.320.low.jpg'></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.320.medium.jpg'    data-media="(min-width: 320px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.480.medium.jpg'    data-media="(min-width: 321px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.476.high.jpg'     data-media="(min-width: 481px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.620.high.jpg'     data-media="(min-width: 769px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.full.high.jpg'     data-media="(min-width: 1025px)"></div>

Selectors voor afbeeldingsgrootte wijzigen

Als u de component Adaptive Image aanpast en de breedteselectors wijzigt, moet u ook de Adaptive Image Component Servlet configureren om de breedten te ondersteunen.

De Adaptive Image Component Servlet

Met de adaptieve afbeeldingscomponentserver wordt de grootte van een JPEG-afbeelding aangepast aan de opgegeven breedte en wordt de JPEG-kwaliteit ingesteld.

De interface van de Adaptive Image Component Servlet

De server voor adaptieve afbeeldingscomponenten is gebonden aan de standaard-Sling-server en ondersteunt de bestandsextensies .jpg, .jpeg, .gif en .png. De servletkiezer is img.

LET OP

Geanimeerde .gif-bestanden worden niet ondersteund in AEM voor adaptieve uitvoeringen.

Daarom lost het Sling URLs van het HTTP- verzoek van het volgende formaat aan dit servlet op:

*path-to-node*.img.*extension*

Bijvoorbeeld, door:sturen HTTP- verzoeken met URL http://localhost:4502/content/geometrixx/adaptiveImage.img.jpg aan Adaptive Image Component Servlet.

Twee extra kiezers geven de gewenste afbeeldingsbreedte en JPEG-kwaliteit op. In het volgende voorbeeld wordt een afbeelding met een breedte van 480 pixels en een gemiddelde kwaliteit opgevraagd:

http://localhost:4502/content/geometrixx/adaptiveImage.adapt.480.MEDIUM.jpg

Ondersteunde afbeeldingseigenschappen

De servlet accepteert een eindig aantal afbeeldingsbreedten en -kwaliteiten. De volgende breedten worden standaard ondersteund (in pixels):

  • volledig
  • 320
  • 480
  • 476
  • 620

De volledige waarde geeft aan dat er geen schaling is.

De volgende waarden voor JPEG-kwaliteit worden ondersteund:

  • LAAG
  • MEDIUM
  • HOOG

De numerieke waarden zijn respectievelijk 0,4, 0,82 en 1,0.

De standaard ondersteunde breedten wijzigen

Gebruik de webconsole (http://localhost:4502/system/console/configMgr) of een sling:OsgiConfig-knooppunt om de ondersteunde breedten van de Adobe CQ Adaptive Image Component Servlet te configureren.

Voor informatie over hoe te om AEM diensten te vormen, zie Het vormen OSGi.

Webconsole sling:OsgiConfig
Service- of knooppuntnaam De servicenaam op het tabblad Configuratie is Adobe CQ Adaptive Image Component Servlet com.day.cq.wcm.foundation.impl. AdaptiveImageComponentServlet
Eigenschap

Ondersteunde breedten

  • Als u een ondersteunde breedte wilt toevoegen, klikt u op een +-knop en voert u een positief geheel getal in.
  • Als u een ondersteunde breedte wilt verwijderen, klikt u op de knop Bijbehorend -.
  • Als u een ondersteunde breedte wilt wijzigen, bewerkt u de waarde van het veld.

adapt.supported.widths

  • De eigenschap is een multivalueerde tekenreekswaarde.

Implementatiedetails

De klasse com.day.cq.wcm.foundation.impl.AdaptiveImageComponentServlet breidt de klasse AbstractImageServlet uit. De broncode AdaptiveImageComponentServlet bevindt zich in de map /libs/foundation/src/impl/src/com/day/cq/wcm/foundation/impl.

De klasse gebruikt de SCR annotaties van Felix om het middeltype en de dossieruitbreiding te vormen die servlet met, en de naam van de eerste selecteur wordt geassocieerd.

@Component(metatype = true, label = "Adobe CQ Adaptive Image Component Servlet",
        description = "Render adaptive images in a variety of qualities")
@Service
@Properties(value = {
    @Property(name = "sling.servlet.resourceTypes", value = "foundation/components/adaptiveimage", propertyPrivate = true),
    @Property(name = "sling.servlet.selectors", value = "img", propertyPrivate = true),
    @Property(name = "sling.servlet.extensions", value ={
            "jpg",
            "jpeg",
            "png",
            "gif"
    }, propertyPrivate = true)
})

servlet gebruikt de SCR annotatie van het Bezit om de standaard gesteunde beeldkwaliteit en afmetingen te plaatsen.

@Property(value = {
            "320", // iPhone portrait
            "480", // iPhone landscape
            "476", // iPad portrait
            "620" // iPad landscape
    },
            label = "Supported Widths",
            description = "List of widths this component is permitted to generate.")

De klasse AbstractImageServlet biedt de methode doGet die de HTTP-aanvraag verwerkt. Deze methode bepaalt de bron die aan de aanvraag is gekoppeld, haalt eigenschappen van bronnen op uit de opslagplaats en retourneert deze in een ImageContext-object.

OPMERKING

De com.day.cq.commons.DownloadResource klasse verstrekt getFileReference method, die de waarde van het fileReference bezit van het middel terugwint.

De AdaptiveImageComponentServlet klasse treedt createLayer methode met voeten. De methode verkrijgt de weg van het beeldmiddel en de gevraagde beeldbreedte van het ImageContext voorwerp. Vervolgens worden de methoden van de klasse info.geometrixx.commons.impl.AdaptiveImageHelper aangeroepen, die de werkelijke schaling van de afbeelding uitvoert.

De klasse AdaptiveImageComponentServlet overschrijft ook de methode writeLayer. Deze methode past de JPEG-kwaliteit toe op de afbeelding.

Referentieserver voor wijziging van afbeelding (algemeen Geometrixx)

Met de voorbeeldserver voor het wijzigen van afbeeldingsreferenties worden groottekenmerken voor het afbeeldingselement gegenereerd om een afbeelding op de webpagina te schalen.

De servlet aanroepen

De servlet is gebonden aan cq:page middelen en steunt de .jpg dossieruitbreiding. De servletkiezer is image. Daarom lost het Sling URLs van het HTTP- verzoek van het volgende formaat aan dit servlet op:


Bijvoorbeeld, door:sturen HTTP- verzoeken met URL http://localhost:4502/content/geometrixx/en.image.jpg aan de Servlet van de Wijziging van de Verwijzing van het Beeld.

Drie extra kiezers geven de gewenste afbeeldingsbreedte, -hoogte en (optioneel) -kwaliteit op. In het volgende voorbeeld wordt een afbeelding met een breedte van 770 pixels, een hoogte van 360 pixels en een gemiddelde kwaliteit opgevraagd.

http://localhost:4502/content/geometrixx/en.image.770.360.MEDIUM.jpg

Ondersteunde afbeeldingseigenschappen

De servlet accepteert een eindig aantal afbeeldingsafmetingen en kwaliteitswaarden.

De volgende waarden worden standaard ondersteund (breedte):

  • 256x192
  • 370x150
  • 480x200
  • 127x127
  • 770x360
  • 620x290
  • 480x225
  • 320x150
  • 375x175
  • 303x142
  • 1170x400
  • 940x340
  • 770x300
  • 480x190

De volgende waarden voor de afbeeldingskwaliteit worden ondersteund:

  • laag
  • medium
  • hoog

Wanneer het werken met AEM zijn er verscheidene methodes om de configuratiemontages voor dergelijke diensten te beheren; zie Het vormen OSGi voor volledige details.

De afbeeldingsbron opgeven

Het afbeeldingspad, de afmetingen en de kwaliteitswaarden moeten worden opgeslagen als eigenschappen van een knooppunt in de opslagplaats:

  • De knooppuntnaam is image.

  • De bovenliggende node is de jcr:content-node van een cq:page-resource.

  • Het afbeeldingspad wordt opgeslagen als de waarde van een eigenschap met de naam fileReference.

Wanneer het ontwerpen van een pagina, gebruik Sidetrap om het beeld te specificeren en de image knoop aan de paginaeigenschappen toe te voegen:

  1. Klik in Sidetrap op het tabblad Pagina en klik vervolgens op Pagina-eigenschappen.
  2. Klik op het tabblad Afbeelding en geef de afbeelding op.
  3. Klik OK.

Implementatiedetails

De info.geometrixx.commons.impl.servlets.ImageReferenceModificationServlet-klasse breidt de AbstractImageServlet-klasse uit. Als u het pakket cq-geometrixx-commons-pkg hebt geïnstalleerd, bevindt de broncode ImageReferenceModificationServlet zich in de map /apps/geometrixx-commons/src/core/src/main/java/info/geometrixx/commons/impl/servlets.

De klasse gebruikt de SCR annotaties van Felix om het middeltype en de dossieruitbreiding te vormen die servlet met, en de naam van de eerste selecteur wordt geassocieerd.

@Component(metatype = true, label = "Adobe CQ Image Reference Modification Servlet",
        description = "Render the image associated with a page in a variety of dimensions and qualities")
@Service
@Properties(value = {
    @Property(name = "sling.servlet.resourceTypes", value = NameConstants.NT_PAGE, propertyPrivate = true),
    @Property(name = "sling.servlet.selectors", value = "image", propertyPrivate = true),
    @Property(name = "sling.servlet.extensions", value = "jpg", propertyPrivate = true)
})

servlet gebruikt de SCR annotatie van het Bezit om de standaard gesteunde beeldkwaliteit en afmetingen te plaatsen.

@Property(label = "Image Quality",
            description = "Quality must be a double between 0.0 and 1.0", value = "0.82")
@Property(value = {
                "256x192", // Category page article list images
                "370x150", // "Most popular" desktop & iPad & carousel min-width: 1px
                "480x200", // "Most popular" phone
                "127x127", // article summary phone square images
                "770x360", // article summary, desktop
                "620x290", // article summary, tablet
                "480x225", // article summary, phone (landscape)
                "320x150", // article summary, phone (portrait) and fallback
                "375x175", // 2-column article summary, desktop
                "303x142", // 2-column article summary, tablet
                "1170x400", // carousel, full
                "940x340",  // carousel min-width: 980px
                "770x300",  // carousel min-width: 768px
                "480x190"   // carousel min-width: 480px
            },
            label = "Supported Resolutions",
            description = "List of resolutions this component is permitted to generate.")

De klasse AbstractImageServlet biedt de methode doGet die de HTTP-aanvraag verwerkt. Deze methode bepaalt het middel dat met de vraag wordt geassocieerd, wint middeleigenschappen van de bewaarplaats terug, en bewaart hen in een voorwerp ImageContext.

De klasse ImageReferenceModificationServlet overschrijft de methode createLayer en implementeert de logica die de afbeeldingsbron bepaalt die moet worden gerenderd. De methode haalt een onderliggend knooppunt op van het knooppunt jcr:content van de pagina met de naam image. Er wordt een Image-object gemaakt van dit image-knooppunt en de methode getFileReference retourneert het pad naar het afbeeldingsbestand vanuit de eigenschap fileReference van het afbeeldingsknooppunt.

OPMERKING

De com.day.cq.commons.DownloadResource klasse verstrekt getFileReferenceMethod.

Een dynamisch raster ontwikkelen

AEM stelt u in staat op efficiënte en effectieve wijze dynamische rasters te implementeren. Deze pagina verklaart hoe u uw dynamisch net of een bestaande netimplementatie (zoals Bootstrap) in uw AEM toepassing kunt integreren.

Als u niet bekend bent met dynamische rasters, raadpleegt u de sectie Inleiding tot dynamische rasters onder aan deze pagina. Deze inleiding geeft een overzicht van dynamische rasters en richtlijnen voor het ontwerpen ervan.

Het raster definiëren met een component Pagina

Gebruik paginacomponenten om de elementen van HTML te produceren die de inhoudsblokken van de pagina bepalen. De ClientLibraryFolder waarnaar de pagina verwijst, bevat de CSS die de lay-out van de inhoudsblokken bepaalt:

  • Pagina-component: Voegt div-elementen toe die rijen inhoudsblokken vertegenwoordigen. De div elementen die inhoudsblokken vertegenwoordigen omvatten een component parsys waar de auteurs inhoud toevoegen.
  • Map clientbibliotheek: Geeft het CSS-bestand op dat mediaquery's en stijlen voor de div-elementen bevat.

De voorbeeldgeometrixx-media-toepassing bevat bijvoorbeeld de media-home-component. Deze paginacomponent voegt twee manuscripten in, die twee div elementen van klasse row-fluid produceren:

  • De eerste rij bevat een div-element van klasse span12 (de inhoud omvat 12 kolommen). Het element div bevat de component parsys.

  • De tweede rij bevat twee div elementen, een van klasse span8 en de andere van klasse span4. Elk div element omvat de component parsys.

<div class="page-content">
    <div class="row-fluid">
        <div class="span12">
            <cq:include path="grid-12-par" resourceType="foundation/components/parsys" />
        </div>
    </div>
    <div class="row-fluid">
        <div class="span8">
            <cq:include path="grid-8-par" resourceType="foundation/components/parsys" />
        </div>
        <div class="span4">
            <cq:include path="grid-4-par" resourceType="foundation/components/parsys" />
        </div>
    </div>
</div>
OPMERKING

Wanneer een component veelvoudige cq:include elementen omvat die de parsys component van verwijzingen voorzien, moet elk path attribuut een verschillende waarde hebben.

Het raster van de component Pagina schalen

Het ontwerp dat aan de geometrixx-media paginacomponent (/etc/designs/geometrixx-media) wordt geassocieerd bevat clientlibs ClientLibraryFolder. Deze ClientLibraryFolder bepaalt CSS stijlen voor row-fluid klassen, span* klassen, en span* klassen die kinderen van <a3 zijn/> klassen. row-fluid Met mediaquery's kunnen stijlen opnieuw worden gedefinieerd voor verschillende viewportgrootten.

In het volgende voorbeeld is CSS een subset van deze stijlen. Deze subset richt zich op span12, span8, en span4 klassen, en media vragen voor twee viewport grootte. Let op de volgende kenmerken van de CSS:

  • Met de stijlen .span worden elementbreedten gedefinieerd aan de hand van absolute getallen.
  • Met de stijlen .row-fluid .span* worden de elementbreedten gedefinieerd als percentages van het bovenliggende element. Percentages worden berekend op basis van de absolute breedten.
  • De vragen van media voor grotere viewports wijzen grotere absolute breedten toe.
OPMERKING

In het voorbeeld Geometrixx Media wordt het JavaScript-framework Bootstrap geïntegreerd in de dynamische rasterimplementatie. Het Bootstrap-framework biedt het bestand bootstrap.css.

/* default styles (no media queries) */
 .span12 { width: 940px }
 .span8 { width: 620px }
 .span4 { width: 300px }
 .row-fluid .span12 { width: 100% }
 .row-fluid .span8 { width: 65.95744680851064% }
 .row-fluid .span4 { width: 31.914893617021278% }

@media (min-width: 768px) and (max-width: 979px) {
 .span12 { width: 724px; }
 .span8 {     width: 476px; }
 .span4 {     width: 228px; }
 .row-fluid .span12 {     width: 100%;}
 .row-fluid .span8 {     width: 65.74585635359117%; }
 .row-fluid .span4 {     width: 31.491712707182323%; }
}

@media (min-width: 1200px) {
 .span12 { width: 1170px }
 .span8 { width: 770px }
 .span4 { width: 370px }
 .row-fluid .span12 { width: 100% }
 .row-fluid .span8 { width: 65.81196581196582% }
 .row-fluid .span4 { width: 31.623931623931625% }
}

Inhoud in het raster van de component Pagina verplaatsen

Op de pagina's van de voorbeeldtoepassing worden rijen met inhoudsblokken horizontaal verdeeld in brede viewports. In kleinere viewports, worden de zelfde blokken verticaal verdeeld. In het volgende voorbeeld-CSS worden de stijlen getoond die dit gedrag implementeren voor de HTML-code die door de pagina-component Media-home wordt gegenereerd:

  • De standaard-CSS voor de media-welkomstpagina wijst de float:left stijl voor span* klassen toe die binnen row-fluid klassen zijn.

  • Mediaquery's voor kleinere viewports wijzen de stijl float:none voor dezelfde klassen toe.

/* default styles (no media queries) */
    .row-fluid [class*="span"] {
        width: 100%;
        float: left;
}

@media (max-width: 767px) {
    [class*="span"], .row-fluid [class*="span"] {
        float: none;
        width: 100%;
    }
}

De paginacomponenten moduleren

Modulariseer uw componenten om efficiënt gebruik van de code te maken. Uw site gebruikt waarschijnlijk verschillende typen pagina's, zoals een welkomstpagina, een artikelpagina of een productpagina. Elk type pagina bevat verschillende typen inhoud en gebruikt waarschijnlijk verschillende lay-outs. Wanneer bepaalde elementen van elke lay-out echter op meerdere pagina's voorkomen, kunt u de code die dat deel van de lay-out implementeert, opnieuw gebruiken.

Bedekkingen van pagina-componenten gebruiken

Maak een hoofdpaginacomponent met scripts voor het genereren van de verschillende delen van een pagina, zoals secties head en body en header, content en footer in de hoofdtekst.

Andere paginacomponenten maken die de hoofdpaginacomponent als cq:resourceSuperType gebruiken. Deze componenten omvatten manuscripten die de manuscripten van de belangrijkste pagina zonodig met voeten treden.

De toepassing goemetrixx-media bevat bijvoorbeeld de paginacomponent (de component sling:resourceSuperType is de stichtingspagina). Verschillende onderliggende componenten (zoals artikel, categorie en media-home) gebruiken deze paginacomponent als sling:resourceSuperType. Elke onderliggende component bevat een content.jsp-bestand dat het content.jsp-bestand van de paginacomponent overschrijft.

Scripts opnieuw gebruiken

Creeer veelvoudige manuscripten JSP die rij en kolomcombinaties produceren die voor veelvoudige paginacomponenten gemeenschappelijk zijn. Het content.jsp-script van het artikel en de media-home-componenten verwijzen bijvoorbeeld allebei naar het 8x4col.jsp-script.

CSS-stijlen ordenen op doelgrootte van viewport

CSS-stijlen en mediaquery's voor verschillende viewportgrootten opnemen in afzonderlijke bestanden. Gebruik clientbibliotheekmappen om deze samen te voegen.

Componenten in het paginaraster invoegen

Wanneer componenten één blok van inhoud produceren, over het algemeen controleert het net dat de paginacomponent vestigt de plaatsing van de inhoud.

Auteurs moeten zich ervan bewust zijn dat het inhoudsblok in verschillende formaten en relatieve posities kan worden weergegeven. De inhoudstekst zou geen relatieve richtingen moeten gebruiken om naar andere inhoudsblokken te verwijzen.

Indien nodig moet de component alle CSS- of javascript-bibliotheken leveren die vereist zijn voor de HTML-code die wordt gegenereerd. Gebruik een clientbibliotheekmap in de component om de CSS- en JS-bestanden te genereren. Als u de bestanden toegankelijk wilt maken, maakt u een afhankelijkheid of sluit u de bibliotheek in een andere clientbibliotheekmap onder de map /etc in.

Subrasters

Als de component meerdere blokken inhoud bevat, voegt u de inhoudsblokken in een rij toe om een subraster op de pagina te maken:

  • Gebruik dezelfde klassenamen als de omvattende paginacomponent om div-elementen uit te drukken als rijen en inhoudsblokken.
  • Als u het gedrag wilt negeren dat de CSS van het paginaontwerp implementeert, gebruikt u een tweede klassenaam voor het element row div en geeft u de bijbehorende CSS op in een clientbibliotheekmap.

De component /apps/geometrixx-media/components/2-col-article-summary genereert bijvoorbeeld twee kolommen met inhoud. De HTML die wordt gegenereerd, heeft de volgende structuur:

<div class="row-fluid mutli-col-article-summary">
    <div class="span6">
        <article>
            <div class="article-summary-image">...</div>
            <div class="social-header">...</div>
            <div class="article-summary-description">...</div>
            <div class="social">...</div>
        </article>
    </div>
</div>

De .row-fluid .span6 kiezers van de CSS van de pagina zijn van toepassing op de div elementen van dezelfde klasse en structuur in deze HTML. De component bevat echter ook de clientbibliotheekmap /apps/geometrixx-media/components/2-col-article-summary/clientlibs:

  • In het CSS-bestand worden dezelfde mediaquery's gebruikt als de paginacomponent om wijzigingen in de lay-out op dezelfde afzonderlijke paginabreedten vast te stellen.
  • Kiezers gebruiken de multi-col-article-summary-klasse van het element div om het gedrag van de klasse row-fluid van de pagina te overschrijven.

De volgende stijlen zijn bijvoorbeeld opgenomen in het bestand /apps/geometrixx-media/components/2-col-article-summary/clientlibs/css/responsive-480px.css:

@media (max-width: 480px) {
    .mutli-col-article-summary .article-summary-image {
        float: left;
        width: 127px;
    }
    .mutli-col-article-summary .article-summary-description {
        width: auto;
        margin-left: 127px;
    }
    .mutli-col-article-summary .article-summary-description h4 {
        padding-left: 10px;
    }
    .mutli-col-article-summary .article-summary-text {
        margin-left: 127px;
        min-height: 122px;
        top: 0;
    }
}

Inleiding vloeiende rasters

Met dynamische rasters kunt u paginalay-outs aanpassen aan de afmetingen van de viewport van de client. Rasters bestaan uit logische kolommen en rijen die de blokken inhoud op de pagina plaatsen.

  • Kolommen bepalen de horizontale posities en breedten van inhoudsblokken.
  • Rijen bepalen de relatieve verticale posities van inhoudsblokken.

Met behulp van HTML5-technologie kunt u het raster implementeren en bewerken om de paginalay-outs aan te passen aan verschillende viewportgrootten:

  • HTML div-elementen bevatten inhoudsblokken die een bepaald aantal kolommen omspannen.
  • Een of meer van deze div-elementen bestaan uit een rij wanneer ze een gemeenschappelijke bovenliggende divelement delen.

discrete breedten gebruiken

Gebruik voor elk bereik van viewportbreedten waarop u zich richt een statische paginabreedte en inhoudsblokken met constante breedte. Als u de grootte van een browservenster handmatig wijzigt, worden wijzigingen in de inhoudsgrootte aangebracht op verschillende vensterbreedten (ook wel onderbrekingspunten genoemd). Hierdoor worden paginaontwerpen nauwkeuriger toegepast, zodat de gebruiker er optimaal mee kan werken.

Het raster schalen

Gebruik rasters om inhoudsblokken te schalen en deze aan te passen aan verschillende viewportgrootten. Inhoudsblokken beslaan een specifiek aantal kolommen. Naarmate de kolombreedten groter of kleiner worden om in verschillende viewportgrootten te passen, neemt de breedte van de inhoudsblokken dienovereenkomstig toe of af. Schalen kan zowel grote als middelgrote viewports steunen die genoeg breed zijn om de zij-aan-zijplaatsing van inhoudsblokken aan te passen.

Inhoud in het raster verplaatsen

De grootte van inhoudsblokken kan worden beperkt door een minimumbreedte, waarvoorbij schalen niet meer effectief is. Voor kleinere viewports, kan het net worden gebruikt om blokken van inhoud verticaal te verdelen eerder dan horizontaal.

Het raster ontwerpen

Bepaal de kolommen en rijen die u nodig hebt om de blokken inhoud op uw pagina's te plaatsen. De paginalay-outs bepalen het aantal kolommen en rijen dat het raster omspannen.

Aantal kolommen

Neem voldoende kolommen op om de inhoudsblokken horizontaal voor alle viewportgrootten in al uw lay-outs te plaatsen. U zou meer kolommen dan momenteel nodig moeten gebruiken om toekomstige paginaontwerpen aan te passen.

Rijinhoud

Gebruik rijen om de verticale plaatsing van inhoudsblokken te bepalen. Bepaal de inhoudsblokken die dezelfde rij delen:

  • Inhoudsblokken die zich horizontaal naast elkaar in een van de lay-outs bevinden, bevinden zich in dezelfde rij.
  • De blokken van de inhoud die naast elkaar horizontaal (bredere viewports) en verticaal (kleinere viewports) worden gevestigd zijn in de zelfde rij.

Rasterimplementaties

Maak CSS-klassen en -stijlen om de lay-out van de inhoudsblokken op een pagina te bepalen. Paginaontwerpen zijn vaak gebaseerd op de relatieve grootte en positie van inhoudsblokken in de viewport. De viewport bepaalt de daadwerkelijke grootte van de inhoudsblokken. In uw CSS moet rekening worden gehouden met de relatieve en absolute grootten. U kunt een dynamisch raster implementeren met drie typen CSS-klassen:

  • Een klasse voor een element div dat een container voor alle rijen is. Deze klasse stelt de absolute breedte van het raster in.
  • Een klasse voor div elementen die een rij vertegenwoordigen. Deze klasse bepaalt de horizontale of verticale plaatsing van de inhoudsblokken die de klasse bevat.
  • Klassen voor div elementen die blokken inhoud van verschillende breedten vertegenwoordigen. Breedten worden uitgedrukt als een percentage van het bovenliggende element (de rij).

De gerichte viewport breedten (en hun bijbehorende media vragen) wijzen discrete breedten af die voor een paginalay-out worden gebruikt.

Breedten van inhoudsblokken

Over het algemeen is de stijl width van inhoudsblokklassen gebaseerd op de volgende kenmerken van uw pagina en raster:

  • De absolute paginabreedte die u voor elke beoogde viewportgrootte gebruikt. Dit zijn bekende waarden.
  • De absolute breedte van de rasterkolommen voor elke paginabreedte. U bepaalt deze waarden.
  • De relatieve breedte van elke kolom als een percentage van de totale paginabreedte. U berekent deze waarden.

CSS omvat een reeks media vragen die de volgende structuur gebruiken:

@media(query_for_targeted_viewport){

  .class_for_container{ width:absolute_page_width }
  .class_for_row { width:100%}

  /* several selectors for content blocks   */
  .class_for_content_block1 { width:absolute_block_width1 }
  .class_for_content_block2 { width:absolute_block_width2 }
  ...

  /* several selectors for content blocks inside rows */
  .class_for_row .class_for_content_block1 { width:relative_block_width1 }
  .class_for_row .class_for_content_block2 { width:relative_block_width2 }
  ...
}

Gebruik het volgende algoritme als uitgangspunt voor het ontwikkelen van de elementklassen en CSS stijlen voor uw pagina's.

  1. Definieer een klassenaam voor het div-element dat alle rijen bevat, bijvoorbeeld content.

  2. Definieer een CSS-klasse voor div-elementen die rijen vertegenwoordigen, zoals row-fluid.

  3. Definieer klassenamen voor elementen van inhoudsblokken. Een klasse is vereist voor alle mogelijke breedten, in termen van kolombereiken. Gebruik bijvoorbeeld de klasse span3 voor div elementen die drie kolommen omspannen, gebruik span4 klassen voor reeksen van 4 kolommen. Definieer zoveel klassen als er kolommen in het raster staan.

  4. Voor elke viewport grootte die u richt, voeg de overeenkomstige media vraag aan uw CSS dossier toe. Voeg de volgende items toe aan elke mediaquery:

    • Een kiezer voor de klasse content, bijvoorbeeld .content{}.
    • Kiezers voor elke bereikklasse, bijvoorbeeld .span3{ }.
    • Een kiezer voor de klasse row-fluid, bijvoorbeeld .row-fluid{ }
    • Kiezers voor bereikklassen die zich binnen rijen-dynamische klassen bevinden, bijvoorbeeld .row-fluid span3 { }.
  5. Breedtestijlen toevoegen voor elke kiezer:

    1. Stel de breedte van content kiezers in op de absolute grootte van de pagina, bijvoorbeeld width:480px.
    2. Stel de breedte van alle kiezers in de rijvloeistof in op 100%.
    3. Stel de breedte van alle bereikkiezers in op de absolute breedte van het inhoudsblok. Een triviaal raster gebruikt gelijkmatig verdeelde kolommen van dezelfde breedte: (absolute width of page)/(number of columns).
    4. Stel de breedte van de .row-fluid .span kiezers in als een percentage van de totale breedte. Bereken deze breedte met de formule (absolute span width)/(absolute page width)*100.

Inhoudsblokken in rijen plaatsen

Gebruik de floatstijl van de klasse .row-fluid om te bepalen of de inhoudsblokken in een rij horizontaal of verticaal zijn gerangschikt.

  • De stijl float:left of float:right veroorzaakt de horizontale distributie van kindelementen (inhoudsblokken).

  • De stijl float:none veroorzaakt verticale distributie van kindelementen.

Voeg de stijl toe aan de .row-fluid selecteur binnen elke media vraag. Stel de waarde in op basis van de pagina-indeling die u gebruikt voor de mediaquery. Het volgende diagram illustreert bijvoorbeeld een rij die inhoud horizontaal verdeelt voor brede viewports, en verticaal voor smalle viewports.

In de volgende CSS kan dit gedrag worden geïmplementeerd:

@media (min-width: 768px) and (max-width: 979px) {
   .row-fluid {
       width:100%;
       float:left
   }
}

@media (max-width:480px){
    .row-fluid {
       width:100%;
       float:none
   }
}

Klassen toewijzen aan inhoudsblokken

Voor de paginalay-out van elke viewport grootte u richt, bepaal het aantal kolommen dat elk inhoudsblok overspant. Bepaal vervolgens welke klasse moet worden gebruikt voor de div-elementen van die inhoudsblokken.

Wanneer u de div-klassen hebt ingesteld, kunt u het raster implementeren met de AEM toepassing.

Op deze pagina
