웹 페이지를 위한 응답형 디자인

노트

단일 페이지 애플리케이션 프레임워크 기반 클라이언트측 렌더링(예: React)이 필요한 프로젝트에 SPA 편집기를 사용하는 것이 좋습니다. 추가 정보.

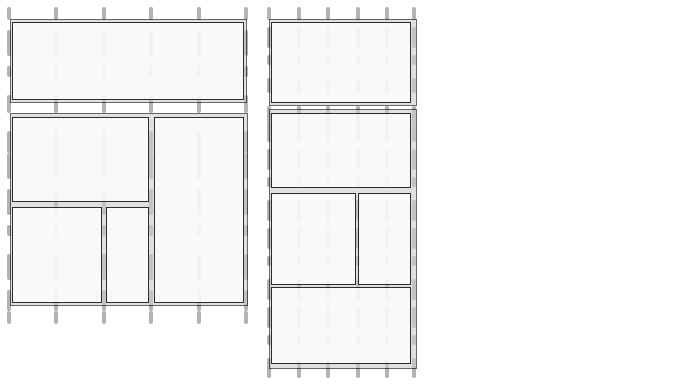

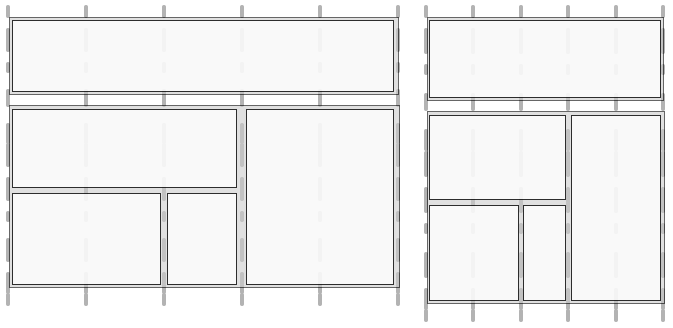

웹 페이지가 표시되는 클라이언트 뷰포트에 적용되도록 디자인합니다. 응답형 디자인을 사용하면 두 방향 모두에서 동일한 페이지를 여러 장치에 효과적으로 표시할 수 있습니다. 다음 이미지는 페이지가 뷰포트 크기 변경에 응답하는 몇 가지 방법을 보여줍니다.

  • 레이아웃:작은 뷰포트에 단일 열 레이아웃을 사용하고 큰 뷰포트에 여러 열 레이아웃을 사용합니다.
  • 텍스트 크기:더 큰 뷰포트에서 더 큰 텍스트 크기(제목 등)를 사용합니다.
  • 컨텐츠:더 작은 장치에 표시할 때 가장 중요한 콘텐츠만 포함하십시오.
  • 탐색:장치별 도구는 다른 페이지에 액세스하기 위해 제공됩니다.
  • 이미지:클라이언트 뷰포트에 적합한 이미지 표현물을 제공합니다. 창 차원에 따라 다릅니다.

chlimage_1-4

다양한 창 크기 및 방향에 맞게 HTML5 페이지를 생성하는 Adobe Experience Manager(AEM) 애플리케이션을 개발합니다. 예를 들어, 다음 뷰포트 너비 범위는 다양한 장치 유형 및 방향에 해당합니다

  • 최대 너비 480픽셀(전화, 세로)
  • 최대 너비 767픽셀(휴대폰, 가로)
  • 768픽셀과 979픽셀 사이의 너비(태블릿, 세로)
  • 980픽셀과 1199픽셀 사이의 너비(태블릿, 가로)
  • 너비 1200px 이상(데스크탑)

반응형 디자인 동작을 구현하는 방법은 다음 항목을 참조하십시오.

디자인할 때 사이드킥​을 사용하여 다양한 화면 크기에 맞게 페이지를 미리 봅니다.

개발 전

웹 페이지를 지원하는 AEM 애플리케이션을 개발하려면 먼저 몇 가지 디자인 결정을 내려야 합니다. 예를 들어 다음 정보가 있어야 합니다.

  • 타깃팅하는 장치입니다.
  • 대상 뷰포트 크기입니다.
  • 타깃팅된 각 뷰포트 크기에 대한 페이지 레이아웃입니다.

응용 프로그램 구조

일반적인 AEM 애플리케이션 구조는 모든 반응형 디자인 구현을 지원합니다.

  • 페이지 구성 요소는 /apps/application_name/components 아래에 있습니다.
  • 템플릿은 /apps/application_name/templates 아래에 있습니다.
  • 디자인은 /etc/designs 아래에 있습니다.

미디어 쿼리 사용

미디어 쿼리를 사용하면 페이지 렌더링을 위해 선택적 CSS 스타일을 사용할 수 있습니다. AEM 개발 도구 및 기능을 사용하면 애플리케이션에서 미디어 쿼리를 효과적이고 효율적으로 구현할 수 있습니다.

W3C 그룹은 이 CSS3 기능과 구문을 설명하는 미디어 쿼리 권장 사항을 제공합니다.

CSS 파일 만들기

CSS 파일에서 타깃팅하는 장치의 속성을 기반으로 미디어 쿼리를 정의합니다. 다음 구현 전략은 각 미디어 쿼리에 대한 스타일을 관리하는 데 유용합니다.

  • 페이지를 렌더링할 때 어셈블되는 CSS를 정의하려면 ClientLibraryFolder를 사용합니다.
  • 개별 CSS 파일에서 각 미디어 쿼리 및 관련 스타일을 정의합니다. 미디어 쿼리의 장치 기능을 나타내는 파일 이름을 사용하는 것이 유용합니다.
  • 별도의 CSS 파일에서 모든 장치에 공통되는 스타일을 정의합니다.
  • ClientLibraryFolder의 css.txt 파일에서 어셈블된 CSS 파일에 필요한 목록 CSS 파일의 순서를 지정합니다.

We.Retail Media 샘플은 이 전략을 사용하여 사이트 디자인에서 스타일을 정의합니다. We.Retail에서 사용하는 CSS 파일은 */apps/weretail/clientlibs/clientlib-site/less/grid.less에 있습니다.

다음 표에는 css 하위 폴더의 파일이 나와 있습니다.

파일 이름 설명 미디어 쿼리
style.css 일반적인 스타일. N/A
bootstrap.css twitter Bootstrap으로 정의된 일반적인 스타일 해당 없음
responsive-1200px.css 너비가 1200픽셀 이상인 모든 미디어의 스타일입니다.

@media (최소 너비:1200px) {
...
}

responsive-980px-1199px.css 980픽셀과 1199픽셀 사이의 미디어에 대한 스타일입니다.

@media (최소 너비:980px) 및 (최대 너비:1199px) {
...
}

responsive-768px-979px.css 너비가 768픽셀과 979픽셀 사이인 미디어의 스타일입니다.

@media (최소 너비:768px) 및 (최대 너비:979px) {
...
}

responsive-767px-max.css 너비가 768픽셀 미만인 모든 미디어의 스타일입니다.

@media (최대 너비:767px) {
...
}

responsive-480px.css 너비가 481픽셀 미만인 모든 미디어의 스타일입니다. @media (최대 너비:480) {
..
}

/etc/designs/weretail/clientlibs 폴더의 css.txt 파일에는 클라이언트 라이브러리 폴더에 포함하는 CSS 파일이 나열됩니다. 파일의 순서는 스타일 우선 순위를 구현합니다. 장치 크기가 줄어들면 스타일이 더 구체적입니다.

#base=css

style.css
 bootstrap.css
responsive-1200px.css
 responsive-980px-1199px.css
 responsive-768px-979px.css
 responsive-767px-max.css
 responsive-480px.css

:설명 파일 이름을 사용하면 타겟팅된 뷰포트 크기를 쉽게 식별할 수 있습니다.

AEM 페이지에 미디어 쿼리 사용

페이지 구성 요소의 JSP 스크립트에 클라이언트 라이브러리 폴더를 포함시켜 미디어 쿼리를 포함하는 CSS 파일을 생성하고 파일을 참조합니다.

<ui:includeClientLib categories="apps.weretail.all"/>
노트

apps.weretail.all 클라이언트 라이브러리 폴더에는 clientlibs 라이브러리가 포함됩니다.

JSP 스크립트는 스타일 시트를 참조하는 다음 HTML 코드를 생성합니다.

<link rel="stylesheet" href="/etc/designs/weretail/clientlibs-all.css" type="text/css">
<link href="/etc/designs/weretail.css" rel="stylesheet" type="text/css">

특정 장치에 대한 미리 보기

반응형 디자인의 동작을 테스트하려면 다양한 뷰포트 크기로 페이지 미리 보기 를 참조하십시오. 미리 보기 모드에서는 사이드킥에 장치를 선택하는 데 사용하는​​장치​​드롭다운 메뉴가 포함됩니다. 장치를 선택하면 페이지가 뷰포트 크기에 맞게 변경됩니다.

chlimage_1-5

Sidekick​에서 장치 미리 보기를 활성화하려면 페이지 및 MobileEmulator 서비스를 구성해야 합니다. 다른 페이지 구성은 장치 목록에 나타나는 장치 목록을 제어합니다.

장치 목록 추가

페이지에 장치 목록을 렌더링하는 JSP 스크립트가 포함되어 있으면 장치 목록이 사이드킥에 표시됩니다. 장치 목록을 사이드킥에 추가하려면 페이지의 head 섹션에 /libs/wcm/mobile/components/simulator/simulator.jsp 스크립트를 포함하십시오.

head 섹션을 정의하는 JSP에 다음 코드를 포함합니다.

<cq:include script="/libs/wcm/mobile/components/simulator/simulator.jsp"/>

예제를 보려면 CRXDE Lite에서 /apps/weretail/components/page/head.jsp 파일을 엽니다.

시뮬레이션에 대한 페이지 구성 요소를 등록하는 중

장치 시뮬레이터가 페이지를 지원하도록 하려면 페이지 구성 요소를 MobileEmulatorProvider factory 서비스에 등록하고 mobile.resourceTypes 속성을 정의합니다.

AEM을 사용하여 작업하는 경우 이러한 서비스에 대한 구성 설정을 관리하는 방법에는 몇 가지가 있습니다.자세한 내용은 OSGi 구성 을 참조하십시오.

예를 들어 애플리케이션에서 [sling:OsgiConfig](/docs/experience-manager-64/deploying/configuring/configuring-osgi.md#adding-a-new-configuration-to-the-repository) 노드를 만드는 방법은 다음과 같습니다.

  • 상위 폴더:/apps/application_name/config

  • 이름: com.day.cq.wcm.mobile.core.impl.MobileEmulatorProvider-*alias*

    MobileEmulatorProvider 서비스가 공장 서비스이므로 - *alias* 접미사가 필요합니다. 이 팩터리에 고유한 별칭을 사용합니다.

  • jcr:primaryType: sling:OsgiConfig

다음 노드 속성을 추가합니다.

  • 이름: mobile.resourceTypes

  • 유형: String[]

  • 값:웹 페이지를 렌더링하는 페이지 구성 요소에 대한 경로입니다. 예를 들어 geometrixx-media 앱은 다음 값을 사용합니다.

    geometrixx-media/components/page
     geometrixx-unlimited/components/pages/page
     geometrixx-unlimited/components/pages/coverpage
     geometrixx-unlimited/components/pages/issue


장치 그룹 지정

장치 목록에 나타나는 장치 그룹을 지정하려면 사이트의 루트 페이지에 있는 jcr:content 노드에 cq:deviceGroups 속성을 추가하십시오. 속성 값은 장치 그룹 노드에 대한 경로 배열입니다.

장치 그룹 노드는 /etc/mobile/groups 폴더에 있습니다.

예를 들어 Geometrixx Media 사이트의 루트 페이지는 /content/geometrixx-media입니다. /content/geometrixx-media/jcr:content 노드에는 다음 속성이 포함됩니다.

  • 이름: cq:deviceGroups
  • 유형: String[]
  • 값: /etc/mobile/groups/responsive

도구 콘솔을 사용하여 장치 그룹을 만들고 편집합니다.

노트

응답형 디자인에 사용하는 장치 그룹의 경우 장치 그룹을 편집하고 일반 탭에서 에뮬레이터 비활성화를 선택합니다. 이 옵션은 응답형 디자인과는 관련이 없는 에뮬레이터 회전판이 표시되지 않도록 합니다.

응용 이미지 사용

미디어 쿼리를 사용하여 페이지에 표시할 이미지 리소스를 선택할 수 있습니다. 그러나 미디어 쿼리를 사용하여 사용을 조건부 구현하는 모든 리소스는 클라이언트에 다운로드됩니다. 미디어 쿼리는 다운로드한 리소스가 표시되는지 여부만 결정합니다.

이미지와 같은 큰 리소스의 경우 모든 리소스를 다운로드하는 것은 클라이언트의 데이터 파이프라인을 효율적으로 사용하지 않습니다. 리소스를 선택적으로 다운로드하려면 미디어 쿼리가 선택을 수행한 후 javascript를 사용하여 리소스 요청을 시작합니다.

다음 전략은 미디어 쿼리를 사용하여 선택한 단일 리소스를 로드합니다.

  1. 리소스의 각 버전에 대해 DIV 요소를 추가합니다. 리소스의 URI를 속성 값의 값으로 포함합니다. 브라우저가 속성을 리소스로 해석하지 않습니다.
  2. 리소스에 적합한 각 DIV 요소에 미디어 쿼리를 추가합니다.
  3. 문서가 로드되거나 창 크기가 변경되면 javascript 코드는 각 DIV 요소의 미디어 쿼리를 테스트합니다.
  4. 쿼리 결과를 기반으로 포함할 리소스를 결정합니다.
  5. 리소스를 참조하는 DOM에 HTML 요소를 삽입합니다.

Javascript를 사용하여 미디어 쿼리 평가

W3C에서 정의하는 MediaQueryList 인터페이스의 구현을 통해 javascript를 사용하여 미디어 쿼리를 평가할 수 있습니다. 미디어 쿼리 결과에 논리를 적용하고 현재 창에 대해 타깃팅된 스크립트를 실행할 수 있습니다.

  • MediaQueryList 인터페이스를 구현하는 브라우저는 window.matchMedia() 함수를 지원합니다. 이 함수는 지정된 문자열에 대해 미디어 쿼리를 테스트합니다. 이 함수는 쿼리 결과에 대한 액세스를 제공하는 MediaQueryList 개체를 반환합니다.

  • 인터페이스를 구현하지 않는 브라우저의 경우 matchMedia.js 와 같이 자유롭게 사용할 수 있는 Javascript 라이브러리인 matchMedia() 폴리채우기를 사용할 수 있습니다.

미디어별 리소스 선택

W3C에서 제안한 그림 요소는 미디어 쿼리를 사용하여 이미지 요소에 사용할 소스를 결정합니다. 그림 요소는 요소 속성을 사용하여 미디어 쿼리를 이미지 경로와 연결합니다.

자유롭게 사용할 수 있는 picturefill.js 라이브러리는 제안된 picture 요소와 유사한 기능을 제공하며 유사한 전략을 사용합니다. picturefill.js 라이브러리는 window.matchMedia을 호출하여 div 요소 집합에 대해 정의된 미디어 쿼리를 평가합니다. 각 div 요소도 이미지 소스를 지정합니다. 소스는 div 요소의 미디어 쿼리가 true을 반환하는 경우 사용됩니다.

picturefill.js 라이브러리에는 다음 예와 유사한 HTML 코드가 필요합니다.

<div data-picture>
    <div data-src='path to default image'></div>
    <div data-src='path to small image'    data-media="(media query for phone)"></div>
    <div data-src='path to medium image'   data-media="(media query for tablet)"></div>
    <div data-src='path to large image'     data-media="(media query for monitor)"></div>
</div>

페이지가 렌더링되면 pictureflow.js는 img 요소를 <div data-picture> 요소의 마지막 하위로 삽입합니다.

<div data-picture>
    <div data-src='path to default image'></div>
    <div data-src='path to small image'    data-media="(media query for phone)"></div>
    <div data-src='path to medium image'   data-media="(media query for tablet)"></div>
    <div data-src='path to large image'     data-media="(media query for monitor)"></div>
    <img src="path to medium image">
</div>

AEM 페이지에서 data-src 속성 값은 리포지토리에 있는 리소스의 경로입니다.

AEM에서 응용 이미지 구현

AEM 애플리케이션에서 응용 이미지를 구현하려면 필요한 Javascript 라이브러리를 추가하고 페이지에 필요한 HTML 마크업을 포함해야 합니다.

라이브러리

다음 javascript 라이브러리를 가져와 클라이언트 라이브러리 폴더에 포함합니다.

  • matchMedia.js (MediaQueryList 인터페이스를 구현하지 않는 브라우저의 경우)
  • picturefill.js
  • jquery.js(/etc/clientlibs/granite/jquery 클라이언트 라이브러리 폴더를 통해 사용할 수 있음(category = jquery)
  • jquery.debucouncedresize.js (창 크기를 변경한 후 발생하는 jquery 이벤트)

팁: 을 포함하여 여러 클라이언트 라이브러리 폴더를 자동으로 연결할 수 있습니다.

HTML

picturefill.js 코드에 필요한 div 요소를 생성하는 구성 요소를 만듭니다. AEM 페이지에서 data-src 속성의 값은 저장소에 있는 리소스의 경로입니다. 예를 들어 페이지 구성 요소는 DAM에서 이미지 표현물에 대한 미디어 쿼리 및 관련 경로를 하드 코딩할 수 있습니다. 또는 작성자가 이미지 표현물을 선택하거나 런타임 렌더링 옵션을 지정할 수 있는 사용자 지정 이미지 구성 요소를 만듭니다.

다음 예제 HTML은 동일한 이미지의 DAM 표현물 2개에서 선택됩니다.

<div data-picture>
    <div data-src='/content/dam/geometrixx-media/articles/meridien.png'></div>
    <div data-src='/content/dam/geometrixx-media/articles/meridien.png/jcr:content/renditions/cq5dam.thumbnail.319.319.png'    data-media="(min-width: 769px)"></div>
    <div data-src='/content/dam/geometrixx-media/articles/meridien.png/jcr:content/renditions/cq5dam.thumbnail.140.100.png'   data-media="(min-width: 481px)"></div>
</div>
노트

응용 이미지 기초 구성 요소는 응용 이미지를 구현합니다.

  • 클라이언트 라이브러리 폴더:/libs/foundation/components/adaptiveimage/clientlibs
  • HTML을 생성하는 스크립트:/libs/foundation/components/adaptiveimage/adaptiveimage.jsp

후속 섹션에서는 이 구성 요소에 대한 세부 사항을 제공합니다.

AEM의 이미지 렌더링 이해

이미지 렌더링을 사용자 지정하려면 기본 AEM 정적 이미지 렌더링 구현을 이해해야 합니다. AEM은 웹 페이지에 대한 이미지를 렌더링하기 위해 함께 작동하는 이미지 구성 요소 및 이미지 렌더링 서블릿을 제공합니다. 이미지 구성 요소가 페이지의 단락 시스템에 포함될 때 다음과 같은 이벤트 순서가 발생합니다.

  1. 작성:작성자는 이미지 구성 요소를 편집하여 HTML 페이지에 포함할 이미지 파일을 지정합니다. 파일 경로는 이미지 구성 요소 노드의 속성 값으로 저장됩니다.
  2. 페이지 요청:페이지 구성 요소의 JSP는 HTML 코드를 생성합니다. 이미지 구성 요소의 JSP는 페이지에 img 요소를 생성하여 추가합니다.
  3. 이미지 요청:웹 브라우저는 페이지를 로드하고, img 요소의 src 속성에 따라 이미지를 요청합니다.
  4. 이미지 렌더링:이미지 렌더링 서블릿은 웹 브라우저에 이미지를 반환합니다.

chlimage_1-6

예를 들어 이미지 구성 요소의 JSP는 다음 HTML 요소를 생성합니다.

<img title="My Image" alt="My Image" class="cq-dd-image" src="/content/mywebsite/en/_jcr_content/par/image_0.img.jpg/1358372073597.jpg">

브라우저에 페이지가 로드되면 src 속성의 값을 URL로 사용하여 이미지를 요청합니다. Sling이 URL을 분해합니다.

  • 리소스: /content/mywebsite/en/_jcr_content/par/image_0
  • 파일 이름 확장명:.jpg
  • 선택기: img
  • 접미어: 1358372073597.jpg

image_0 노드에는 jcr:resourceType 값이 foundation/components/image이고, sling:resourceSuperType 값이 foundation/components/parbase입니다. parbase 구성 요소에는 선택기와 요청 URL의 파일 이름 확장자와 일치하는 img.GET.java 스크립트가 포함되어 있습니다. CQ에서는 이 스크립트(서블릿)를 사용하여 이미지를 렌더링합니다.

스크립트의 소스 코드를 보려면 CRXDE Lite을 사용하여 /libs/foundation/components/parbase/img.GET.java
파일.

현재 뷰포트 크기에 대한 이미지 크기 조절

클라이언트 뷰포트의 특성에 따라 런타임 시 이미지를 확장하여 응답형 디자인의 원칙을 준수하는 이미지를 제공합니다. 서블릿 및 작성 구성 요소를 사용하여 정적 이미지 렌더링과 동일한 디자인 패턴을 사용합니다.

구성 요소는 다음 작업을 수행해야 합니다.

  • 이미지 리소스의 경로 및 원하는 차원을 속성 값으로 저장합니다.
  • 이미지 렌더링을 위한 미디어 선택기 및 서비스 호출이 포함된 div 요소를 생성합니다.
노트

웹 클라이언트는 matchMedia 및 Picturefill Javascript 라이브러리(또는 유사한 라이브러리)를 사용하여 미디어 선택기를 평가합니다.

이미지 요청을 처리하는 서블릿은 다음 작업을 수행해야 합니다.

  • 구성 요소 속성에서 이미지의 경로 및 차원을 검색합니다.
  • 속성에 따라 이미지의 크기를 조정하고 이미지를 반환합니다.

사용 가능한 솔루션

AEM은 사용하거나 확장할 수 있는 다음 구현을 설치합니다.

  • 미디어 쿼리를 생성하는 응용 이미지 기초 구성 요소와 이미지를 확장하는 응용 이미지 구성 요소 서블릿에 대한 HTTP 요청을 작성합니다.
  • Geometrixx Commons 패키지는 이미지 해상도를 변경하는 이미지 참조 수정 서블릿 샘플 서블릿을 설치합니다.

응용 이미지 구성 요소 이해

응용 이미지 구성 요소는 장치 화면에 따라 크기가 조정된 이미지를 렌더링하기 위해 응용 이미지 구성 요소 서블릿에 대한 호출을 생성합니다. 구성 요소에는 다음 리소스가 포함되어 있습니다.

  • JSP:응용 이미지 구성 요소 서블릿에 미디어 쿼리를 호출과 연결하는 div 요소를 추가합니다.
  • 클라이언트 라이브러리:clientlibs 폴더는 matchMedia polyfill javascript 라이브러리와 수정된 Picturefill javascript 라이브러리를 결합하는 cq:ClientLibraryFolder 입니다.
  • 편집 대화 상자:cq:editConfig 노드는 CQ 기초 이미지 구성 요소를 재정의하여, 드롭 대상이 기본 이미지 구성 요소가 아닌 응용 이미지 구성 요소를 만듭니다.

DIV 요소 추가

adaptive-image.jsp 스크립트에는 div 요소 및 미디어 쿼리를 생성하는 다음 코드가 포함되어 있습니다.

<div data-picture data-alt='<%= alt %>'>
    <div data-src='<%= path + ".img.320.low." + extension + suffix %>'       data-media="(min-width: 1px)"></div>                                        <%-- Small mobile --%>
    <div data-src='<%= path + ".img.320.medium." + extension + suffix %>'    data-media="(min-width: 320px)"></div>  <%-- Portrait mobile --%>
    <div data-src='<%= path + ".img.480.medium." + extension + suffix %>'    data-media="(min-width: 321px)"></div>  <%-- Landscape mobile --%>
    <div data-src='<%= path + ".img.476.high." + extension + suffix %>'      data-media="(min-width: 481px)"></div>   <%-- Portrait iPad --%>
    <div data-src='<%= path + ".img.620.high." + extension + suffix %>'      data-media="(min-width: 769px)"></div>  <%-- Landscape iPad --%>
    <div data-src='<%= path + ".img.full.high." + extension + suffix %>'     data-media="(min-width: 1025px)"></div> <%-- Desktop --%>

    <%-- Fallback content for non-JS browsers. Same img src as the initial, unqualified source element. --%>
    <noscript>
        <img src='<%= path + ".img.320.low." + extension + suffix %>' alt='<%= alt %>'>
    </noscript>
</div>

path 변수에는 현재 리소스(응용 이미지 구성 요소 노드)의 경로가 포함됩니다. 이 코드는 다음 구조의 일련의 div 요소를 생성합니다.

<div data-scr = "*path-to-parent-node*.adaptive-image.adapt.*width*.*quality*.jpg" data-media="*media query*"></div>

data-scr 속성 값은 Sling이 이미지를 렌더링하는 응용 이미지 구성 요소 서블릿으로 확인되는 URL입니다. data-media 속성에는 클라이언트 속성에 대해 평가되는 미디어 쿼리가 포함되어 있습니다.

다음 HTML 코드는 JSP가 생성하는 div 요소의 예입니다.

<div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.320.low.jpg'></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.320.medium.jpg'    data-media="(min-width: 320px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.480.medium.jpg'    data-media="(min-width: 321px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.476.high.jpg'     data-media="(min-width: 481px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.620.high.jpg'     data-media="(min-width: 769px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.full.high.jpg'     data-media="(min-width: 1025px)"></div>

이미지 크기 선택기 변경

응용 이미지 구성 요소를 사용자 지정하고 너비 선택기를 변경하는 경우 너비를 지원하도록 응용 이미지 구성 요소 서블릿도 구성해야 합니다.

응용 이미지 구성 요소 서블릿 이해

응용 이미지 구성 요소 서블릿은 지정된 너비에 따라 JPEG 이미지의 크기를 지정하고 JPEG 품질을 설정합니다.

응용 이미지 구성 요소 서블릿의 인터페이스

응용 이미지 구성 요소 서블릿은 기본 Sling 서블릿에 바인딩되며 .jpg, .jpeg, .gif 및 .png 파일 확장자를 지원합니다. 서블릿 선택기는 img입니다.

주의

애니메이션된 .gif 파일은 적응형 표현물에 대해 AEM에서 지원되지 않습니다.

따라서 Sling은 다음 형식의 HTTP 요청 URL을 이 서블릿으로 확인합니다.

*path-to-node*.img.*extension*

예를 들어 Sling은 URL http://localhost:4502/content/geometrixx/adaptiveImage.img.jpg을 사용하는 HTTP 요청을 응용 이미지 구성 요소 서블릿에 전달합니다.

두 개의 추가 선택기는 요청된 이미지 너비와 JPEG 품질을 지정합니다. 다음 예제에서는 너비 480픽셀과 중간 품질의 이미지를 요청합니다.

http://localhost:4502/content/geometrixx/adaptiveImage.adapt.480.MEDIUM.jpg

지원되는 이미지 속성

서블릿은 제한된 수의 이미지 너비와 품질을 허용합니다. 기본적으로 지원되는 너비는 픽셀 단위입니다.

  • 전체
  • 320
  • 480
  • 476
  • 620

전체 값은 크기 조절이 없음을 나타냅니다.

지원되는 JPEG 품질은 다음과 같습니다.

  • 낮음
  • 중간
  • 높음

숫자 값은 각각 0.4, 0.82 및 1.0입니다.

지원되는 기본 너비 변경

웹 콘솔(http://localhost:4502/system/console/configMgr) 또는 sling:OsgiConfig 노드를 사용하여 Adobe CQ 응용 이미지 구성 요소 서블릿의 지원되는 너비를 구성합니다.

AEM 서비스 구성 방법에 대한 자세한 내용은 OSGi 구성 을 참조하십시오.

웹 콘솔 sling:OsgiConfig
서비스 또는 노드 이름 구성 탭의 서비스 이름은 Adobe CQ 응용 이미지 구성 요소 서블릿입니다 com.day.cq.wcm.foundation.impl AdaptiveImageComponentServlet
속성

지원되는 너비

  • 지원되는 너비를 추가하려면 + 단추를 클릭하고 양의 정수를 입력합니다.
  • 지원되는 너비를 제거하려면 연결된 - 버튼을 클릭합니다.
  • 지원되는 너비를 수정하려면 필드 값을 편집합니다.

adapt.supported.widths

  • 속성은 여러 값을 갖는 문자열 값입니다.

구현 세부 정보

com.day.cq.wcm.foundation.impl.AdaptiveImageComponentServlet 클래스는 AbstractImageServlet 클래스를 확장합니다. AdaptiveImageComponentServlet 소스 코드가 /libs/foundation/src/impl/src/com/day/cq/wcm/foundation/impl 폴더에 있습니다.

이 클래스는 Felix SCR 주석을 사용하여 서블릿이 연결된 리소스 유형 및 파일 확장자와 첫 번째 선택기의 이름을 구성합니다.

@Component(metatype = true, label = "Adobe CQ Adaptive Image Component Servlet",
        description = "Render adaptive images in a variety of qualities")
@Service
@Properties(value = {
    @Property(name = "sling.servlet.resourceTypes", value = "foundation/components/adaptiveimage", propertyPrivate = true),
    @Property(name = "sling.servlet.selectors", value = "img", propertyPrivate = true),
    @Property(name = "sling.servlet.extensions", value ={
            "jpg",
            "jpeg",
            "png",
            "gif"
    }, propertyPrivate = true)
})

서블릿은 등록 정보 SCR 주석을 사용하여 지원되는 기본 이미지 품질 및 차원을 설정합니다.

@Property(value = {
            "320", // iPhone portrait
            "480", // iPhone landscape
            "476", // iPad portrait
            "620" // iPad landscape
    },
            label = "Supported Widths",
            description = "List of widths this component is permitted to generate.")

AbstractImageServlet 클래스는 HTTP 요청을 처리하는 doGet 메서드를 제공합니다. 이 메서드는 요청과 연결된 리소스를 결정하고 저장소에서 리소스 속성을 검색하고 ImageContext 개체에 반환합니다.

노트

com.day.cq.commons.DownloadResource 클래스는 리소스의 getFileReference method 속성 값을 검색하는 fileReference 를 제공합니다.

AdaptiveImageComponentServlet 클래스는 createLayer 메서드를 무시합니다. 상기 메서드는 ImageContext 객체에서 이미지 리소스의 경로 및 요청된 이미지 너비를 획득한다. 그런 다음 실제 이미지 크기 조정을 수행하는 info.geometrixx.commons.impl.AdaptiveImageHelper 클래스의 메서드를 호출합니다.

AdaptiveImageComponentServlet 클래스도 writeLayer 메서드를 무시합니다. 이 방법은 이미지에 JPEG 품질을 적용합니다.

이미지 참조 수정 서블릿(Geometrixx 공통)

샘플 이미지 참조 수정 서블릿은 웹 페이지에서 이미지의 비율을 조정하도록 img 요소에 대한 크기 속성을 생성합니다.

서블릿 호출

서블릿은 cq:page 리소스에 바인딩되며 .jpg 파일 확장자를 지원합니다. 서블릿 선택기는 image입니다. 따라서 Sling은 다음 형식의 HTTP 요청 URL을 이 서블릿으로 확인합니다.


예를 들어 Sling은 URL http://localhost:4502/content/geometrixx/en.image.jpg을 사용하는 HTTP 요청을 이미지 참조 수정 서블릿에 전달합니다.

세 개의 추가 선택기는 요청된 이미지 너비, 높이 및 (선택 사항) 품질을 지정합니다. 다음 예제에서는 너비 770픽셀, 높이 360픽셀 및 중간 품질의 이미지를 요청합니다.

http://localhost:4502/content/geometrixx/en.image.770.360.MEDIUM.jpg

지원되는 이미지 속성

서블릿은 유한한 수의 이미지 차원과 품질 값을 허용합니다.

기본적으로 다음 값이 지원됩니다(widthxheight).

  • 256x192
  • 370x150
  • 480x200
  • 127x127
  • 770x360
  • 620x290
  • 480x225
  • 320x150
  • 375x175
  • 303x142
  • 1170x400
  • 940x340
  • 770x300
  • 480x190

이미지 품질에 대해 다음 값이 지원됩니다.

  • 낮음
  • 중간
  • 높음

AEM을 사용하여 작업하는 경우 이러한 서비스에 대한 구성 설정을 관리하는 방법에는 몇 가지가 있습니다.자세한 내용은 OSGi 구성 을 참조하십시오.

이미지 리소스 지정

이미지 경로, 차원 및 품질 값은 리포지토리에서 노드의 속성으로 저장해야 합니다.

  • 노드 이름은 image입니다.

  • 상위 노드는 cq:page 리소스의 jcr:content 노드입니다.

  • 이미지 경로는 fileReference 속성의 값으로 저장됩니다.

페이지를 작성할 때 Sidekick 를 사용하여 이미지를 지정하고 image 노드를 페이지 속성에 추가합니다.

  1. Sidekick​에서 페이지 탭을 클릭한 다음 페이지 속성​을 클릭합니다.
  2. 이미지 탭을 클릭하고 이미지를 지정합니다.
  3. 확인​을 클릭합니다.

구현 세부 정보

info.geometrixx.commons.impl.servlets.ImageReferenceModificationServlet 클래스는 AbstractImageServlet 클래스를 확장합니다. cq-geometrixx-commons-pkg 패키지가 설치된 경우 ImageReferenceModificationServlet 소스 코드는 /apps/geometrixx-commons/src/core/src/main/java/info/geometrixx/commons/impl/servlets 폴더에 있습니다.

이 클래스는 Felix SCR 주석을 사용하여 서블릿이 연결된 리소스 유형 및 파일 확장자와 첫 번째 선택기의 이름을 구성합니다.

@Component(metatype = true, label = "Adobe CQ Image Reference Modification Servlet",
        description = "Render the image associated with a page in a variety of dimensions and qualities")
@Service
@Properties(value = {
    @Property(name = "sling.servlet.resourceTypes", value = NameConstants.NT_PAGE, propertyPrivate = true),
    @Property(name = "sling.servlet.selectors", value = "image", propertyPrivate = true),
    @Property(name = "sling.servlet.extensions", value = "jpg", propertyPrivate = true)
})

서블릿은 등록 정보 SCR 주석을 사용하여 지원되는 기본 이미지 품질 및 차원을 설정합니다.

@Property(label = "Image Quality",
            description = "Quality must be a double between 0.0 and 1.0", value = "0.82")
@Property(value = {
                "256x192", // Category page article list images
                "370x150", // "Most popular" desktop & iPad & carousel min-width: 1px
                "480x200", // "Most popular" phone
                "127x127", // article summary phone square images
                "770x360", // article summary, desktop
                "620x290", // article summary, tablet
                "480x225", // article summary, phone (landscape)
                "320x150", // article summary, phone (portrait) and fallback
                "375x175", // 2-column article summary, desktop
                "303x142", // 2-column article summary, tablet
                "1170x400", // carousel, full
                "940x340",  // carousel min-width: 980px
                "770x300",  // carousel min-width: 768px
                "480x190"   // carousel min-width: 480px
            },
            label = "Supported Resolutions",
            description = "List of resolutions this component is permitted to generate.")

AbstractImageServlet 클래스는 HTTP 요청을 처리하는 doGet 메서드를 제공합니다. 이 메서드는 호출과 연결된 리소스를 결정하고 저장소에서 리소스 속성을 검색하고 ImageContext 개체에 저장합니다.

ImageReferenceModificationServlet 클래스는 createLayer 메서드를 재정의하고 렌더링할 이미지 리소스를 결정하는 논리를 구현합니다. 메서드는 페이지의 jcr:content 노드 image에 있는 하위 노드를 검색합니다. Image 개체는 이 image 노드에서 만들어지고 getFileReference 메서드는 이미지 노드의 fileReference 속성에서 이미지 파일에 대한 경로를 반환합니다.

노트

com.day.cq.commons.DownloadResource 클래스는 getFileReference 메서드를 제공합니다.

유동 격자 개발

AEM을 사용하면 유체 그리드를 효율적이고 효과적으로 구현할 수 있습니다. 이 페이지에서는 유동 격자 또는 기존 그리드 구현(예: Bootstrap)을 AEM 애플리케이션에 통합하는 방법을 설명합니다.

유체 그리드에 익숙하지 않은 경우 이 페이지 하단에 있는 유체 그리드 소개 섹션을 참조하십시오. 이 소개에서는 유체 그리드에 대한 개요와 이를 디자인하기 위한 지침을 제공합니다.

페이지 구성 요소을 사용하여 그리드 정의

페이지 구성 요소를 사용하여 페이지의 콘텐츠 블록을 정의하는 HTML 요소를 생성합니다. 페이지가 참조하는 ClientLibraryFolder는 콘텐츠 블록의 레이아웃을 제어하는 CSS를 제공합니다.

  • 페이지 구성 요소:콘텐츠 블록의 행을 나타내는 div 요소를 추가합니다. 컨텐츠 블록을 나타내는 div 요소에는 작성자가 컨텐츠를 추가하는 parsys 구성 요소가 포함됩니다.
  • 클라이언트 라이브러리 폴더:div 요소에 대한 미디어 쿼리 및 스타일을 포함하는 CSS 파일을 제공합니다.

예를 들어 샘플 geometrixx-media 응용 프로그램에는 media-home 구성 요소가 포함되어 있습니다. 이 페이지 구성 요소는 두 개의 스크립트를 삽입합니다. 이 스크립트는 row-fluid 클래스의 두 div 요소를 생성합니다.

  • 첫 번째 행에는 span12 클래스의 div 요소가 포함됩니다(컨텐츠는 12개 열에 걸림). div 요소에는 parsys 구성 요소가 포함되어 있습니다.

  • 두 번째 행에는 div 요소, 하나는 span8 클래스 및 다른 하나는 span4 클래스가 있습니다. 각 div 요소는 parsys 구성 요소를 포함합니다.

<div class="page-content">
    <div class="row-fluid">
        <div class="span12">
            <cq:include path="grid-12-par" resourceType="foundation/components/parsys" />
        </div>
    </div>
    <div class="row-fluid">
        <div class="span8">
            <cq:include path="grid-8-par" resourceType="foundation/components/parsys" />
        </div>
        <div class="span4">
            <cq:include path="grid-4-par" resourceType="foundation/components/parsys" />
        </div>
    </div>
</div>
노트

구성 요소에 parsys 구성 요소를 참조하는 여러 cq:include 요소가 포함되어 있는 경우 각 path 속성에는 다른 값이 있어야 합니다.

페이지 구성 요소 격자 크기 조절

geometrixx-media 페이지 구성 요소(/etc/designs/geometrixx-media)와 연결된 디자인에는 clientlibs ClientLibraryFolder가 포함되어 있습니다. 이 ClientLibraryFolder는 row-fluid 클래스, span* 클래스 및 span* 클래스의 하위 클래스에 대한 CSS 스타일을 정의합니다. row-fluid 미디어 쿼리를 사용하면 다양한 뷰포트 크기에 대해 스타일을 다시 정의할 수 있습니다.

다음 예제 CSS는 이러한 스타일의 하위 집합입니다. 이 하위 집합은 span12, span8span4 클래스에 초점을 맞추고 두 개의 뷰포트 크기에 대한 미디어 쿼리에 중점을 둡니다. CSS의 다음 특성에 주목하십시오.

  • .span 스타일은 절대숫자를 사용하여 요소 너비를 정의합니다.
  • .row-fluid .span* 스타일은 상위 요소의 백분율로 요소 너비를 정의합니다. 백분율은 절대 너비로 계산됩니다.
  • 더 큰 뷰포트에 대한 미디어 쿼리는 더 큰 절대 너비를 할당합니다.
노트

Geometrixx Media 샘플은 Bootstrap Javascript 프레임워크를 Fluid Grid 구현에 통합합니다. Bootstrap 프레임워크은 bootstrap.css 파일을 제공합니다.

/* default styles (no media queries) */
 .span12 { width: 940px }
 .span8 { width: 620px }
 .span4 { width: 300px }
 .row-fluid .span12 { width: 100% }
 .row-fluid .span8 { width: 65.95744680851064% }
 .row-fluid .span4 { width: 31.914893617021278% }

@media (min-width: 768px) and (max-width: 979px) {
 .span12 { width: 724px; }
 .span8 {     width: 476px; }
 .span4 {     width: 228px; }
 .row-fluid .span12 {     width: 100%;}
 .row-fluid .span8 {     width: 65.74585635359117%; }
 .row-fluid .span4 {     width: 31.491712707182323%; }
}

@media (min-width: 1200px) {
 .span12 { width: 1170px }
 .span8 { width: 770px }
 .span4 { width: 370px }
 .row-fluid .span12 { width: 100% }
 .row-fluid .span8 { width: 65.81196581196582% }
 .row-fluid .span4 { width: 31.623931623931625% }
}

페이지 구성 요소 그리드에서 컨텐츠 위치 변경

샘플 Geometrixx Media 애플리케이션의 페이지는 넓은 뷰포트에서 컨텐츠 블록의 행을 가로로 배포합니다. 작은 뷰포트에서 동일한 블록은 세로로 배포됩니다. 다음 CSS 예는 media-home 페이지 구성 요소가 생성하는 HTML 코드에 대해 이 동작을 구현하는 스타일을 보여줍니다.

  • 미디어 시작 페이지의 기본 CSS는 row-fluid 클래스 내에 있는 span* 클래스에 대해 float:left 스타일을 할당합니다.

  • 작은 뷰포트에 대한 미디어 쿼리는 동일한 클래스에 대해 float:none 스타일을 할당합니다.

/* default styles (no media queries) */
    .row-fluid [class*="span"] {
        width: 100%;
        float: left;
}

@media (max-width: 767px) {
    [class*="span"], .row-fluid [class*="span"] {
        float: none;
        width: 100%;
    }
}

페이지 구성 요소 모듈화

구성 요소를 모듈화하여 코드를 효율적으로 사용합니다. 사이트에서는 시작 페이지, 문서 페이지 또는 제품 페이지와 같은 여러 유형의 페이지를 사용할 수 있습니다. 각 유형의 페이지에는 서로 다른 유형의 컨텐츠가 포함되어 있으며 서로 다른 레이아웃을 사용할 수 있습니다. 그러나 각 레이아웃의 특정 요소가 여러 페이지에서 공통된 경우에는 레이아웃의 해당 부분을 구현하는 코드를 다시 사용할 수 있습니다.

페이지 구성 요소 오버레이 사용

본문 내의 headbody 섹션과 같은 페이지의 다양한 부분을 생성하는 스크립트와 header, contentfooter 섹션을 제공하는 기본 페이지 구성 요소를 만듭니다.

기본 페이지 구성 요소를 cq:resourceSuperType(으)로 사용하는 다른 페이지 구성 요소를 만듭니다. 이러한 구성 요소에는 필요에 따라 기본 페이지의 스크립트를 재정의하는 스크립트가 포함됩니다.

예를 들어 Geometrixx-media 응용 프로그램은 페이지 구성 요소를 포함합니다( sling:resourceSuperType은 기본 페이지 구성 요소임). 여러 하위 구성 요소(예: 문서, 카테고리 및 media-home)는 이 페이지 구성 요소를 sling:resourceSuperType(으)로 사용합니다. 각 하위 구성 요소에는 페이지 구성 요소의 content.jsp 파일을 무시하는 content.jsp 파일이 포함되어 있습니다.

스크립트 다시 사용

여러 페이지 구성 요소에 공통인 행 및 열 조합을 생성하는 여러 JSP 스크립트를 생성합니다. 예를 들어 문서 및 media-home 구성 요소의 content.jsp 스크립트는 모두 8x4col.jsp 스크립트를 참조합니다.

타깃팅된 뷰포트 크기별로 CSS 스타일 구성

별도의 파일에 다양한 뷰포트 크기에 대한 CSS 스타일 및 미디어 쿼리를 포함합니다. 클라이언트 라이브러리 폴더를 사용하여 연결합니다.

페이지 격자에 구성 요소 삽입

구성 요소가 단일 컨텐츠 블록을 생성할 때 일반적으로 페이지 구성 요소가 설정한 격자는 컨텐츠의 배치를 제어합니다.

작성자는 콘텐츠 블록을 다양한 크기와 상대적 위치로 렌더링할 수 있어야 합니다. 콘텐츠 텍스트는 다른 콘텐츠 블록을 참조할 때 상대 방향을 사용하지 않아야 합니다.

필요한 경우 구성 요소는 생성하는 HTML 코드에 필요한 CSS 또는 Javascript 라이브러리를 제공해야 합니다. 구성 요소 내의 클라이언트 라이브러리 폴더를 사용하여 CSS 및 JS 파일을 생성합니다. 파일을 노출하려면 종속성을 만들거나 /etc 폴더 아래의 다른 클라이언트 라이브러리 폴더에 라이브러리를 포함하십시오.

하위 그리드

구성 요소에 여러 개의 컨텐츠 블록이 포함되어 있는 경우 행 내에 컨텐츠 블록을 추가하여 페이지에서 하위 그리드를 설정합니다.

  • 포함된 페이지 구성 요소와 동일한 클래스 이름을 사용하여 div 요소를 행 및 컨텐츠 블록으로 표현하십시오.
  • 페이지 디자인의 CSS가 구현하는 동작을 무시하려면 행 div 요소에 두 번째 클래스 이름을 사용하고 클라이언트 라이브러리 폴더에 연결된 CSS를 제공합니다.

예를 들어 /apps/geometrixx-media/components/2-col-article-summary 구성 요소는 두 개의 컨텐츠 열을 생성합니다. 생성되는 HTML의 구조는 다음과 같습니다.

<div class="row-fluid mutli-col-article-summary">
    <div class="span6">
        <article>
            <div class="article-summary-image">...</div>
            <div class="social-header">...</div>
            <div class="article-summary-description">...</div>
            <div class="social">...</div>
        </article>
    </div>
</div>

페이지 CSS의 .row-fluid .span6 선택기는 이 HTML에서 동일한 클래스 및 구조의 div 요소에 적용됩니다. 그러나 구성 요소에는 /apps/geometrixx-media/components/2-col-article-summary/clientlibs 클라이언트 라이브러리 폴더도 포함되어 있습니다.

  • CSS는 페이지 구성 요소와 동일한 미디어 쿼리를 사용하여 동일한 개별 페이지 너비로 레이아웃의 변경 사항을 설정합니다.
  • 선택기는 행 div 요소의 multi-col-article-summary 클래스를 사용하여 페이지의 row-fluid 클래스의 동작을 무시합니다.

예를 들어 다음 스타일이 /apps/geometrixx-media/components/2-col-article-summary/clientlibs/css/responsive-480px.css 파일에 포함됩니다.

@media (max-width: 480px) {
    .mutli-col-article-summary .article-summary-image {
        float: left;
        width: 127px;
    }
    .mutli-col-article-summary .article-summary-description {
        width: auto;
        margin-left: 127px;
    }
    .mutli-col-article-summary .article-summary-description h4 {
        padding-left: 10px;
    }
    .mutli-col-article-summary .article-summary-text {
        margin-left: 127px;
        min-height: 122px;
        top: 0;
    }
}

유체 격자 소개

유체 그리드를 사용하면 페이지 레이아웃이 클라이언트 뷰포트의 차원에 맞게 조정됩니다. 그리드는 페이지에 컨텐츠 블록을 배치하는 논리 열 및 행으로 구성됩니다.

  • 열은 컨텐츠 블록의 가로 위치와 너비를 결정합니다.
  • 행은 컨텐츠 블록의 상대적 세로 위치를 결정합니다.

HTML5 기술을 사용하여 격자를 구현하고 조작하여 다양한 뷰포트 크기에 맞게 페이지 레이아웃을 조정할 수 있습니다.

  • HTML div 요소에는 특정 개수의 열에 걸쳐 있는 콘텐츠 블록이 포함되어 있습니다.
  • 이러한 div 요소 중 하나 이상은 공통 상위 차원을 공유할 때 행이 포함됩니다.

추가 폭 사용

타깃팅하는 각 뷰포트 너비 범위에 대해 정적 페이지 너비와 일정한 너비의 컨텐츠 블록을 사용합니다. 브라우저 창의 크기를 수동으로 조정할 때, 컨텐츠 크기에 대한 변경 사항은 개별 창 너비(중단점이라고도 함)에서 발생합니다. 따라서 페이지 디자인이 더 밀접하게 부착되어 사용자 경험을 극대화할 수 있습니다.

그리드 크기 조절

그리드를 사용하여 다양한 뷰포트 크기에 맞게 컨텐츠 블록의 크기를 조정할 수 있습니다. 콘텐츠 블록은 특정 개수의 열에 걸쳐 있습니다. 열 너비가 다른 뷰포트 크기에 맞게 증가 또는 감소하면 콘텐츠 블록의 너비가 그에 따라 증가 또는 감소합니다. 크기 조절은 컨텐츠 블록의 나란히 배치할 수 있을 만큼 충분히 큰 뷰포트 및 중간 크기의 뷰포트를 모두 지원할 수 있습니다.

그리드에 있는 컨텐츠 위치 변경

컨텐츠 블록의 크기는 더 이상 크기 조절이 적용되지 않는 최소 너비로 제한할 수 있습니다. 작은 뷰포트의 경우 격자를 사용하여 가로보다는 컨텐츠의 블록을 세로로 분포할 수 있습니다.

격자 디자인

페이지에 컨텐츠 블록을 배치해야 하는 열과 행을 결정합니다. 페이지 레이아웃은 그리드에 걸쳐 있는 열과 행 수를 결정합니다.

열 수

모든 뷰포트 크기에 맞게 모든 레이아웃에 컨텐츠 블록을 가로로 배치할 수 있는 충분한 열을 포함합니다. 향후 페이지 디자인을 수용하기 위해 현재 필요한 것보다 더 많은 열을 사용해야 합니다.

행 콘텐츠

행을 사용하여 콘텐츠 블록의 세로 위치를 제어합니다. 동일한 행을 공유하는 콘텐츠 블록을 결정합니다.

  • 레이아웃에서 서로 가로 옆에 있는 콘텐츠 블록은 동일한 행에 있습니다.
  • 서로 가로(더 넓은 뷰포트) 옆에 있고 세로(더 작은 뷰포트)에 있는 콘텐츠 블록은 같은 행에 있습니다.

그리드 구현

CSS 클래스와 스타일을 만들어 페이지에서 컨텐츠 블록의 레이아웃을 제어합니다. 페이지 디자인은 뷰포트 내의 콘텐츠 블록의 상대적 크기와 위치를 기반으로 하는 경우가 많습니다. 뷰포트는 콘텐츠 블록의 실제 크기를 결정합니다. CSS는 상대적 크기와 절대 크기를 고려해야 합니다. 다음 세 가지 유형의 CSS 클래스를 사용하여 유체 그리드를 구현할 수 있습니다.

  • 모든 행의 컨테이너인 div 요소의 클래스입니다. 이 클래스는 그리드의 절대 너비를 설정합니다.
  • 행을 나타내는 div 요소의 클래스입니다. 이 클래스는 포함된 콘텐츠 블록의 가로 또는 세로 위치를 제어합니다.
  • 다른 너비의 컨텐츠 블록을 나타내는 div 요소의 클래스입니다. 너비는 상위(행)의 백분율로 표시됩니다.

타깃팅된 뷰포트 너비(및 관련 미디어 쿼리)는 페이지 레이아웃에 사용되는 개별 너비를 식별합니다.

컨텐츠 블록 너비

일반적으로 컨텐츠 블록 클래스의 width 스타일은 페이지 및 격자의 다음 특성을 기반으로 합니다.

  • 타깃팅된 각 뷰포트 크기에 사용하는 절대 페이지 너비입니다. 알려진 값입니다.
  • 각 페이지 너비에 대한 그리드 열의 절대 너비입니다. 이 값을 결정합니다.
  • 각 열의 상대적 너비는 총 페이지 너비의 백분율로 표시됩니다. 이 값을 계산합니다.

CSS에는 다음 구조를 사용하는 일련의 미디어 쿼리가 포함되어 있습니다.

@media(query_for_targeted_viewport){

  .class_for_container{ width:absolute_page_width }
  .class_for_row { width:100%}

  /* several selectors for content blocks   */
  .class_for_content_block1 { width:absolute_block_width1 }
  .class_for_content_block2 { width:absolute_block_width2 }
  ...

  /* several selectors for content blocks inside rows */
  .class_for_row .class_for_content_block1 { width:relative_block_width1 }
  .class_for_row .class_for_content_block2 { width:relative_block_width2 }
  ...
}

다음 알고리즘을 사용하여 페이지에 대한 요소 클래스 및 CSS 스타일을 개발할 수 있습니다.

  1. 모든 행을 포함하는 div 요소에 대한 클래스 이름을 정의합니다(예: content.).

  2. row-fluid 처럼 행을 나타내는 div 요소에 대한 CSS 클래스를 정의합니다.

  3. 콘텐츠 블록 요소의 클래스 이름을 정의합니다. 열 범위 측면에서 가능한 모든 너비에 클래스가 필요합니다. 예를 들어, 3개의 열에 걸쳐 있는 div 요소에 대해 span3 클래스를 사용하고, 4개의 열에 대해 span4 클래스를 사용합니다. 그리드에 열이 있을 만큼 클래스를 정의합니다.

  4. 타깃팅하는 각 뷰포트 크기에 대해 해당 미디어 쿼리를 CSS 파일에 추가합니다. 각 미디어 쿼리에 다음 항목을 추가합니다.

    • content 클래스의 선택기(예: .content{}).
    • 각 span 클래스에 대한 선택기(예: .span3{ })
    • row-fluid 클래스의 선택기(예: .row-fluid{ })
    • 행 유체 클래스 내에 있는 span 클래스의 선택기(예: .row-fluid span3 { }).
  5. 각 선택기에 너비 스타일을 추가합니다.

    1. content 선택기의 너비를 페이지의 절대 크기로 설정합니다(예: width:480px).
    2. 모든 행-유체 선택기의 너비를 100%로 설정합니다.
    3. 모든 범위 선택기의 너비를 컨텐츠 블록의 절대 너비로 설정합니다. 작은 격자에서는 동일한 너비의 균일하게 분포된 열을 사용합니다.(absolute width of page)/(number of columns)
    4. .row-fluid .span 선택기의 너비를 전체 너비의 백분율로 설정합니다. (absolute span width)/(absolute page width)*100 공식을 사용하여 이 너비를 계산합니다.

행에 컨텐츠 블록 위치 지정

.row-fluid 클래스의 float 스타일을 사용하여 행의 콘텐츠 블록이 가로로 정렬되는지 또는 세로로 정렬되는지를 제어합니다.

  • float:left 또는 float:right 스타일로 인해 하위 요소(콘텐츠 블록)가 가로 분포됩니다.

  • float:none 스타일로 인해 하위 요소가 세로로 분포됩니다.

각 미디어 쿼리 내의 .row-fluid 선택기에 스타일을 추가합니다. 해당 미디어 쿼리에 사용하는 페이지 레이아웃에 따라 값을 설정합니다. 예를 들어, 다음 다이어그램은 넓은 뷰포트에 대해 컨텐츠를 가로로 분배하고 좁은 뷰포트에 대해 세로로 배포하는 행을 보여줍니다.

다음 CSS는 이 동작을 구현할 수 있습니다.

@media (min-width: 768px) and (max-width: 979px) {
   .row-fluid {
       width:100%;
       float:left
   }
}

@media (max-width:480px){
    .row-fluid {
       width:100%;
       float:none
   }
}

컨텐츠 블록에 클래스 할당

타깃팅하는 각 뷰포트 크기의 페이지 레이아웃에 대해 각 컨텐츠 블록이 포괄하는 열 수를 결정합니다. 그런 다음 해당 컨텐츠 블록의 div 요소에 사용할 클래스를 결정합니다.

div 클래스를 설정한 경우 AEM 응용 프로그램을 사용하여 그리드를 구현할 수 있습니다.

이 페이지에서는
