AEM触屏优化UI的概念

在AEM 5.6Adobe中,为创作环境引入了具有响应式设计的新触屏优化UI。 这与原始经典UI有很大不同,因为它设计为可在触控和桌面设备上运行。

此触屏优化UI现在是AEM的标准UI,取代经典UI。

注意

触屏优化UI是AEM的标准UI,但仍支持经典UI。

触屏优化UI包括:

  • 包标题:

    • 显示徽标
    • 提供指向全局导航的链接
    • 提供指向其他通用操作的链接;例如搜索、帮助、Marketing Cloud解决方案、通知和用户设置。
  • 左边栏(根据需要显示并可隐藏),可显示:

    • 时间轴
    • 引用
    • 筛选器
  • 导航标题,它同样与上下文相关,可显示:

    • 指示您当前使用的控制台和/或该控制台中的位置
    • 选择左边栏
    • 痕迹导航
    • 访问相应的​创建​操作
    • 视图选择
  • 内容区域:

    • 列表内容项(包括页面、资产、论坛帖子等)
    • 可以按照请求设置格式,如列、卡或列表
    • 使用响应式设计(显示屏根据您的设备和/或窗口大小自动调整大小)
    • 使用无限滚动(不再分页,所有项目都在一个窗口中列出)

chlimage_1-183

注意

几乎所有AEM功能都移植到触屏优化UI。 但是,在某些有限情况下,功能将恢复到经典UI。 有关详细信息,请参阅触屏UI功能状态

触屏优化UI由Adobe设计,可跨多个产品提供一致的用户体验。 它基于:

  • Coral UI (CUI)是Adobe在触屏优化UI中的可视样式的实现。Coral UI提供您的产品/项目/Web应用程序采用UI可视样式所需的一切。
  • Granite UI组件是使用Coral UI构建的。

触屏优化UI的基本原则是:

  • 移动优先(以桌面为中心)
  • 响应式设计
  • 上下文相关显示
  • 可重用
  • 包含嵌入的参考文档
  • 包含嵌入测试
  • 自下而上的设计,确保将这些原则应用于每个元素和组件

有关触屏优化UI结构的进一步概述,请参阅文章AEM触屏优化UI结构

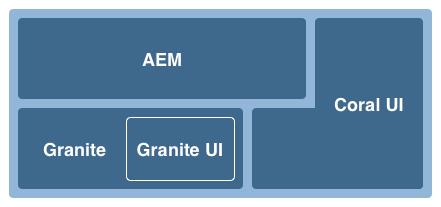

AEM技术堆栈

AEM以Granite平台为基础,Granite平台包括Java内容存储库等。

chlimage_1-184

Granite

Granite是Adobe的Open Web堆栈,提供各种组件,包括:

  • 应用程序启动器
  • 一个OSGi框架,其中部署了所有内容
  • 支助建筑申请的若干OSGi简编服务
  • 提供各种日志记录API的全面日志记录框架
  • JCR API规范的CRX存储库实现
  • Apache Sling Web Framework
  • 当前CRX产品的其他部件
注意

Granite在Adobe内作为开放开发项目运行:在整个公司对准则、讨论和问题作出贡献。

但是,Granite是​​一个开放源项目。 它主要基于几个开放源码项目(特别是Apache Sling、Felix、Jackrabbit和Lucene),但Adobe在公开内容和内部内容之间划出了清晰的界限。

Granite UI

Granite工程平台还提供一个基础UI框架。 其主要目标是:

  • 提供精细的UI构件
  • 实施UI概念并说明最佳实践(长列表渲染、列表过滤、对象CRUD、CUD向导……)
  • 提供基于扩展和插件的管理UI

这些要求符合:

  • 尊重“移动优先”
  • 可扩展
  • 易于覆盖

Granite UI:

  • 使用Sling的REST风格架构
  • 实现用于构建以内容为中心的Web应用程序的组件库
  • 提供精细的UI构件
  • 提供默认的标准化UI
  • 可扩展
  • 专为移动和桌面设备设计(首先考虑移动)
  • 可用于任何基于Granite的平台/产品/项目;eg AEM

chlimage_1-186

客户端与服务器端

Granite UI中的客户端与服务器通信由超文本而非对象组成,因此客户端无需了解业务逻辑

  • 服务器丰富了HTML语义数据
  • 客户端通过超媒体(交互)丰富超文本

chlimage_1-187

客户端

它使用HTML词汇的扩展,以便作者能够表达他们构建交互式Web应用程序的意图。 这是对WAI-ARIAmicroformats的类似方法。

它主要由在客户端运行的由JS和CSS代码解释的交互模式集合(例如,异步提交表单)组成。 客户端的作用是增强交互性标记(作为服务器提供的超媒体)。

客户端独立于任何服务器技术。 只要服务器提供适当的标记,客户端就可以完成其角色。

目前,JS和CSS代码以Granite clientlibs形式在类别下传送:

granite.ui.foundation and granite.ui.foundation.admin

这些内容作为内容包的一部分提供:

granite.ui.content

服务器端

它由sling组件集合组成,这些组件使作者能够快速​组合 Web应用程序。 开发人员开发组件,作者将组件组装成Web应用程序。 服务器端的作用是为客户端提供超媒体支持(标记)。

当前,这些组件位于Granite存储库中:

/libs/granite/ui/components/foundation

它作为内容包的一部分提供:

granite.ui.content

与经典UI的区别

Granite UI与ExtJS(用于经典UI)之间的区别也值得关注:

ExtJS Granite UI
远程过程调用
状态转换
数据传输对象 Hypermedia
客户端了解服务器内部信息 客户端不知道内部信息
“胖客户” "瘦客户端"
专用客户端库 通用客户端库

Granite UI基础组件

Granite UI基础组件提供构建任何UI所需的基本构建块。 其中包括:

  • 按钮
  • 超链接
  • 用户头像

基础组件位于:

/libs/granite/ui/components/foundation

此库包含每个Coral元素的Granite UI组件。 组件是内容驱动的,其配置驻留在存储库中。 这样,无需手工编写HTML标记即可构建Granite UI应用程序。

用途:

  • HTML元素的组件模型
  • 组分组合
  • 自动单元和功能测试

实施:

  • 基于存储库的合成和配置
  • 利用Granite平台提供的测试设施
  • JSP模板

此基础组件库可由其他库使用或扩展。

ExtJS和相应的Granite UI组件

升级ExtJS代码以使用Granite UI时,以下列表将提供ExtJS xtypes和节点类型与其等效的Granite UI资源类型的便捷概述。

ExtJS xtype Granite UI资源类型
button granite/ui/components/foundation/form/button
checkbox granite/ui/components/foundation/form/checkbox
componentstyles cq/gui/components/authoring/dialog/componentstyles
cqinclude granite/ui/components/foundation/include
datetime granite/ui/components/foundation/form/datepicker
dialogfieldset granite/ui/components/foundation/form/fieldset
hidden granite/ui/components/foundation/form/hidden
html5smartfile, html5smartimage granite/ui/components/foundation/form/fileupload
multifield granite/ui/components/foundation/form/multifield
numberfield granite/ui/components/foundation/form/numberfield
pathfield, paragraphreference granite/ui/components/foundation/form/pathbrowser
selection granite/ui/components/foundation/form/select
sizefield cq/gui/components/authoring/dialog/sizefield
tags granite/ui/components/foundation/form/autocomplete cq/gui/components/common/datasources/tags
textarea granite/ui/components/foundation/form/textarea
textfield granite/ui/components/foundation/form/textfield
节点类型 Granite UI资源类型
cq:WidgetCollection granite/ui/components/foundation/container
cq:TabPanel granite/ui/components/foundation/container granite/ui/components/foundation/layouts/tabs
cq:panel granite/ui/components/foundation/container

Granite UI管理组件

Granite UI管理组件构建于基础组件上,以提供任何管理应用程序都可以实现的通用构建块。 其中包括:

  • 全局导航栏
  • 边栏(骨架)
  • 搜索面板

用途:

  • 管理应用程序的统一外观
  • RAD管理应用程序

实施:

  • 使用基础组件的预定义组件
  • 可以自定义组件

Coral UI

Coral UI(CUI)是触屏优化UI的Adobe可视样式的实现,旨在提供跨多个产品的用户体验的一致性。 Coral UI提供采用创作环境中使用的可视样式所需的一切。

注意

Coral UI是一个UI库,可供AEM客户在许可产品使用范围内构建应用程序和Web界面。

仅允许使用Coral UI:

  • 当它已装运并与AEM捆绑在一起时。
  • 用于扩展创作环境的现有UI。
  • Adobe公司宣传资料、广告和演示。
  • Adobe品牌应用程序的UI(字体不能随时供其他使用)。
  • 具有少量自定义。

应避免在以下位置使用Coral UI:

  • 文档和其他与Adobe无关的项目。
  • 内容创建环境符(前面的项目可能由其他人生成)。
  • 未明确连接到Adobe的应用程序/组件/网页。

Coral UI是用于开发Web应用程序的构件块的集合。

chlimage_1-188

设计为从开始模块化,每个模块根据其主要角色形成一个不同的层。 尽管这些图层设计为相互支持,但也可以根据需要单独使用它们。 这使得在任何支持HTML的环境中实施Coral的用户体验成为可能。

对于Coral UI,不必使用特定开发模型和/或平台。 Coral的主要目标是提供统一、清晰的HTML5标记,与发出此标记的实际方法无关。 这可能用于客户端或服务器端渲染、模板、JSP、PHP,甚至AdobeFlashRIA应用程序——只有几个。

HTML元素——标记层

HTML元素为所有基本UI元素(包括导航栏、按钮、菜单、边栏等)提供了通用的外观。

在最基本的级别上,HTML元素是具有专用类名的HTML标签。 更复杂的元素可以由多个标签组成,它们彼此嵌套在一起(以特定方式)。

CSS用于提供实际的外观。 为了便于自定义外观(例如,对于品牌),实际样式值声明为变量,在运行时期间由LESS预处理器展开。

用途:

  • 为基本UI元素提供通用的外观
  • 提供默认网格系统

实施:

  • 具有由bootstrap启发的样式的HTML标签
  • 类在LESS文件中定义
  • 图标定义为字体精灵

例如,标记:

<button class="btn btn-large btn-primary" type="button">Large button</button>
<button class="btn btn-large" type="button">Large button</button>

显示为:

chlimage_1-109

外观在LESS中定义,它通过专用的类名与元素绑定(为简便起见,以下提取已缩短):

.btn {
    font-size: @baseFontSize;
    line-height: @baseLineHeight;
    .buttonBackground(@btnBackground,
                                @btnBackgroundHighlight,
                                @grayDark, 0 1px 1px rgba(255,255,255,.75));

实际值在LESS变量文件中定义(为了简便起见,以下提取已缩短):

@btnBackgroundHighlight: darken(@white, 10%);
@btnPrimaryBackgroundHighlight: spin(@btnPrimaryBackground, 20%);
@baseFontSize: 17px;
@baseFontFamily: @sansFontFamily;

元素插件

许多HTML元素需要显示某种动态行为,如打开和关闭弹出菜单。 这是元素插件的角色,它们通过使用JavaScript操作DOM来完成此类任务。

插件为:

  • 设计为在特定DOM元素上操作。 例如,对话框插件需要查找DIV class=dialog
  • 自然通用。 例如,布局管理器为DIVLI元素的任何列表提供布局

可以通过以下任一方式使用参数自定义插件行为:

  • 通过javascript调用传递参数
  • 使用与HTML标记关联的专用data-*属性

尽管开发人员可以为任何插件选择最佳方法,但经验法则是:

  • data-* 与HTML布局相关的选项的属性。例如,要指定列数
  • 与数据相关的功能的API选项/类。 例如,构建要显示的项的列表

同样的概念用于实现表单验证。 对于要验证的元素,必须将所需的输入表单指定为自定义data-*属性。 然后,此属性将用作验证插件的选项。

注意

应尽可能使用HTML5本机表单验证和/或展开验证。

用途:

  • 为HTML元素提供动态行为
  • 提供纯CSS无法实现的自定义布局
  • 执行表单验证
  • 执行高级DOM处理

实施:

  • jQuery插件,绑定到特定DOM元素
  • 使用data-*属性自定义行为

示例标记的提取(请注意指定为data-&ast;属性):

<ul data-column-width="220" data-layout="card" class="cards">
  <li class="item">
    <div class="thumbnail">
      <img href="/a.html?lang=zh-Hans" src="/a.thumb.319.319..png?lang=zh-Hans">
      <div class="caption">
        <h4>Toolbar</h4>
          <p><small>toolbar</small><br></p>
      </div>
    </div>
  </li>
  <li class="item">
    <div class="thumbnail">
      <img href="/a.html?lang=zh-Hans" src="/a.thumb.319.319..png?lang=zh-Hans">
      <div class="caption">
        <h4>Toolbar</h4>
        <p><small>toolbar</small><br></p>
      </div>
    </div>
  </li>

调用jQuery插件:

$(‘.cards’).cardlayout ();

此操作将显示为:

chlimage_1-190

cardLayout插件根据各元素的高度布局包含的UL元素,并考虑父元素的宽度。

HTML元素构件

构件将一个或多个基本元素与javascript插件组合,以形成“更高级别”的UI元素。 这些元素可以实现比单个元素更复杂的行为,也可以实现更复杂的外观。 例如,标签选取器或边栏构件。

构件可以触发和侦听自定义事件以与页面上的其他构件配合。 某些构件实际上是使用Coral HTML元素的原生jQuery构件。

用途:

  • 实现表现复杂行为的更高级别UI元素
  • 触发和处理事件

实施:

  • jQuery插件+ HTML标记
  • 可以利用客户端/服务器端模板

标记示例为:

<input type="text" name="tags" placeholder="Tags" class="tagManager"/>

对jQuery插件的调用(带有选项):

$(".tagManager").tagsManager({
        prefilled: ["Pisa", "Rome"] })

插件发出HTML标记(此标记使用基本元素,这些元素可能在内部使用其他插件):

<span>Pisa</span>
<a title="Removing tag" tagidtoremove="0"
   id="myRemover_0" class="myTagRemover" href="#">x</a></span>

<span id="myTag_1" class="myTag"><span>Rome</span>
<a title="Removing tag" tagidtoremove="1"
   id="myRemover_1" class="myTagRemover" href="#">x</a></span>

<input type="text" data-original-title="" class="input-medium tagManager"
       placeholder="Tags" name="tags" data-provide="typeahead" data-items="6"
       autocomplete="off">

此操作将显示为:

chlimage_1-111

实用程序库

此库是javascript帮助程序插件和/或函数的集合,这些插件和/或函数包括:

  • UI独立
  • 但对于构建功能齐备的Web应用程序至关重要

这包括XSS处理和事件总线。

尽管HTML元素插件和构件可能依赖于实用程序库提供的功能,但实用程序库不能对元素和构件本身有任何硬依赖性。

用途:

  • 提供通用功能
  • 事件总线实现
  • 客户端模板
  • XSS

实施:

  • jQuery插件或符合AMD规范的JavaScript模块
