Und-Verknüpfung

Beschreibung

Die Und-Verknüpfung ermöglicht es, die Ausführung verschiedener Workflow-Verzweigungen zu synchronisieren.

Anwendungskontext

Bei einer Und-Verknüpfung wird die ausgehende Transition erst aktiviert, wenn alle eingehenden Transitionen aktiviert wurden, d. h. wenn alle vorangehenden Aktivitäten beendet sind.

Konfiguration

  1. Ziehen Sie verschiedene Aktivitäten, z. B. Abfragen, in den Workflow-Arbeitsbereich, um mindestens zwei Verzweigungen zu bilden.
  2. Ziehen Sie eine Und-Verknüpfung in den Arbeitsbereich.
  3. Schließen Sie die Aktivität an die zwei verschiedenen Zweige an, um diese zu synchronisieren.
  4. Markieren Sie die Aktivität und öffnen Sie sie mithilfe der im Schnellzugriff angezeigten Schaltfläche .
  5. Wählen Sie die in der ausgehenden Transition beizubehaltende Hauptmenge aus. Wenn keine Hauptmenge angegeben wird, wird die in der ausgehenden Transition übermittelte Population nach dem Zufallsprinzip ermittelt.
  6. Validieren Sie die Konfiguration der Aktivität und speichern Sie Ihren Workflow.

Beispiel

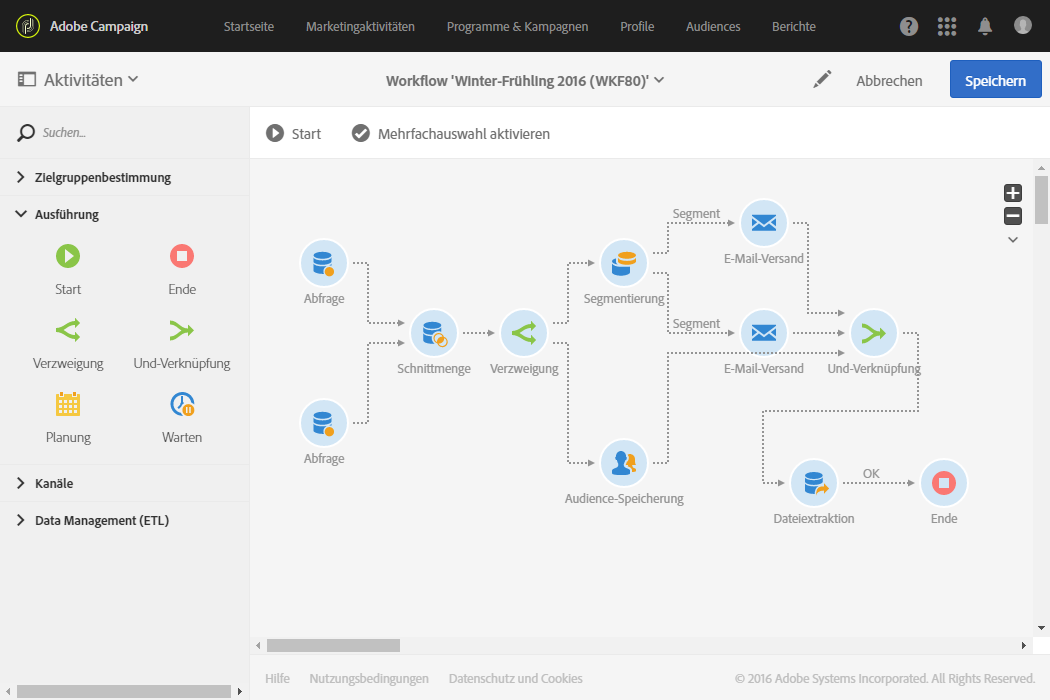

Das folgende Beispiel zeigt die Ausführung der zwei Zweige eines Workflows, bevor diese in der Und-Verknüpfung zusammenfließen. Die Dateiextraktion kann erst erfolgen, wenn die drei in die Und-Verknüpfung eingehenden Transitionen aktiviert wurden.
