Creazione di un grafico

I dati nel database possono essere raccolti e visualizzati in un grafico. Adobe Campaign offre una serie di rappresentazioni grafiche. La configurazione è dettagliata qui sotto.

I grafici vengono inseriti direttamente in una pagina del rapporto tramite il menu di scelta rapida o la barra degli strumenti.

Passaggi di creazione

Per creare un grafico in un rapporto, effettua i seguenti passaggi:

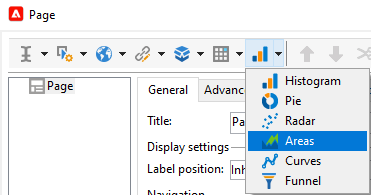

  1. Modificare la pagina in cui si desidera visualizzare il grafico e selezionare il tipo di grafico sulla barra degli strumenti.

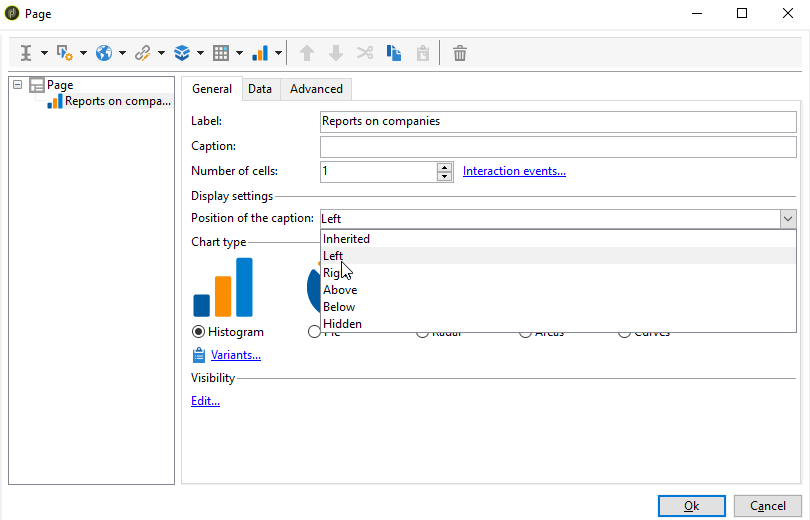

  2. Immettete un nome e una didascalia. Se necessario, è possibile modificare la posizione della didascalia utilizzando l'elenco a discesa.

  3. Fare clic sulla scheda Data per definire l'origine dati e la serie da calcolare.

    Le statistiche da visualizzare nel grafico possono essere calcolate in base a una query o ai dati contestuali, ovvero i dati forniti dalla transizione in entrata della pagina corrente (per ulteriori informazioni, fare riferimento a Utilizzo dei dati contestuali).

    • Fate clic sul collegamento Filter data… per definire i criteri di filtro per i dati nel database.

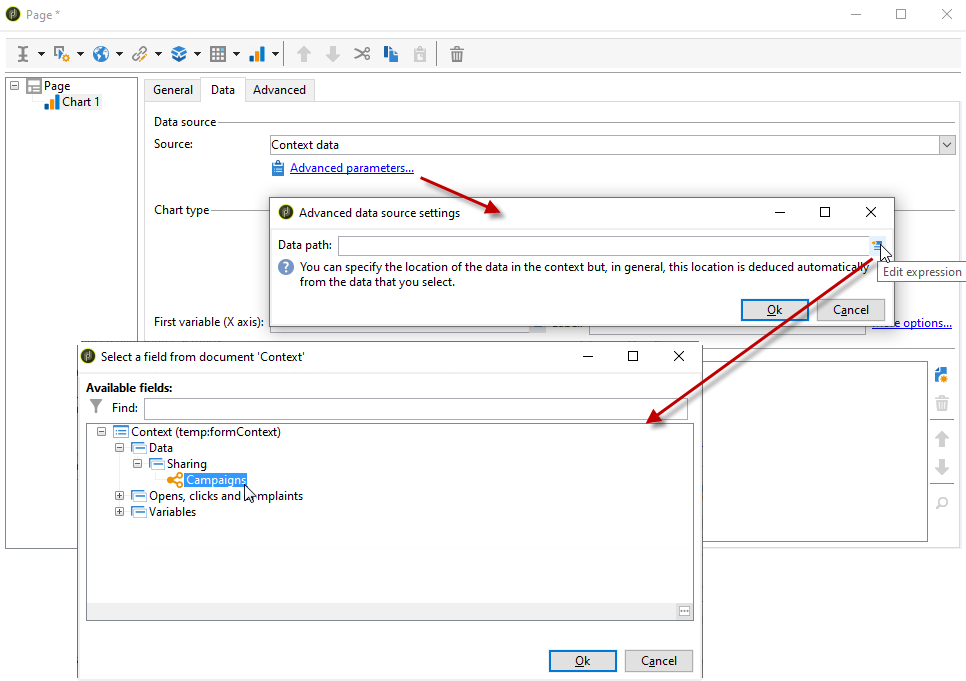

    • Per utilizzare i dati contestuali, selezionare questa opzione e fare clic sul collegamento Advanced settings…. Quindi selezionare i dati che saranno interessati dalle statistiche.

      Sarà quindi possibile accedere ai dati contestuali per definire i valori da visualizzare nel grafico:

Tipi di grafico e varianti

Adobe Campaign offre vari tipi di rappresentazioni grafiche. Sono descritti in dettaglio di seguito.

Il tipo di grafico viene selezionato quando viene inserito nella pagina.

Può essere anche modificato tramite la sezione Chart type della scheda General del grafico.

Le varianti dipendono dal tipo di grafico selezionato. Vengono selezionati tramite il collegamento Variants….

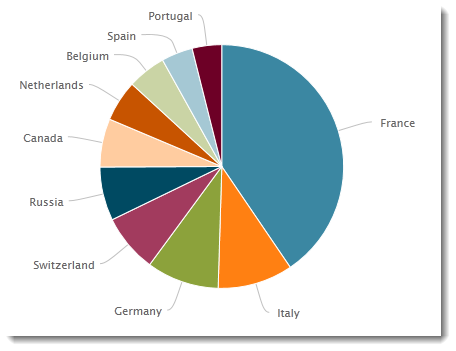

Suddivisione: grafici a torta

Questo tipo di rappresentazione grafica consente di visualizzare una panoramica degli elementi misurati.

I grafici a torta consentono di analizzare una sola variabile.

Il collegamento Variants consente di personalizzare il rendering complessivo del grafico.

I grafici a torta consentono di immettere il valore del raggio interno nel campo appropriato.

Ad esempio:

0,00 traccia un cerchio intero.

0,40 traccia un cerchio con un raggio del 40%.

1.00 traccia solo l'esterno del cerchio.

Evoluzione: curve e aree

Questo tipo di rappresentazione grafica permette di comprendere l'evoluzione di una o più misure nel tempo.

Confronto: istogrammi

Gli istogrammi consentono di confrontare i valori di una o più variabili.

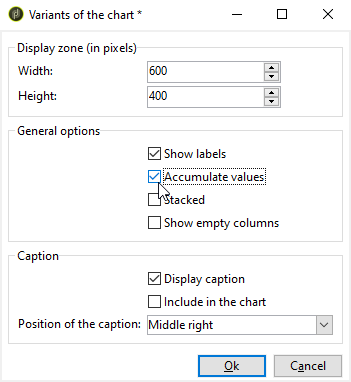

Per questi tipi di grafici, nella finestra Variants sono disponibili le seguenti opzioni:

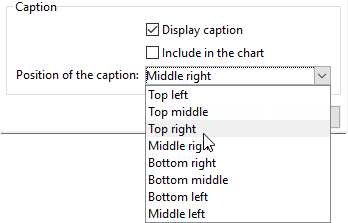

Selezionare l'opzione Display caption per visualizzare la didascalia con il grafico e sceglierne la posizione:

Se appropriato, potete sovrapporre i valori.

Se necessario, è possibile invertire la sequenza di visualizzazione dei valori. A questo scopo, selezionare l'opzione Reverse stacking.

Conversione: imbuto

Questo tipo di grafico consente di tenere traccia del tasso di conversazione degli elementi misurati.

Avanzamento: indicatore

Questo tipo di grafico consente di visualizzare l'avanzamento di un valore rispetto a un obiettivo definito. Nell'esempio seguente, il quadrante nero mostra il numero di consegne inviate con successo (76) su un obiettivo di 100 consegne. Il misuratore è diviso in tre intervalli che corrispondono a stati specifici.

Questi elementi vengono definiti durante la configurazione del grafico.

  • Il campo Value è rappresentato da un quadrante nero nel grafico. Rappresenta l'elemento di cui si desidera calcolare l'avanzamento. Il valore da rappresentare deve essere già stato salvato per essere utilizzato.
  • Il campo Goal rappresenta il valore massimo da raggiungere.
  • Utilizzando il campo Other mark è possibile aggiungere un secondo indicatore al grafico.
  • I campi Display range consentono di specificare i valori tra cui viene calcolato il rapporto.
  • Il campo Value ranges consente di attribuire gli stati (Nessuno, Non valido, Accettabile, Buono) a un insieme di valori per illustrare meglio l'avanzamento.

Nella sezione Display settings, Change appearance… consente di configurare la modalità di visualizzazione del grafico.

L'opzione Display the value below the gauge consente di visualizzare l'avanzamento del valore sotto il grafico.

Il campo Aperture ratio, che deve essere compreso tra 0 e 1, consente di modificare l'apertura del rapporto in un cerchio più o meno completo. Nell’esempio precedente, il valore 0,50 corrisponde a un semicerchio.

Il campo Width consente di modificare la dimensione del grafico.

Interazione con il grafico

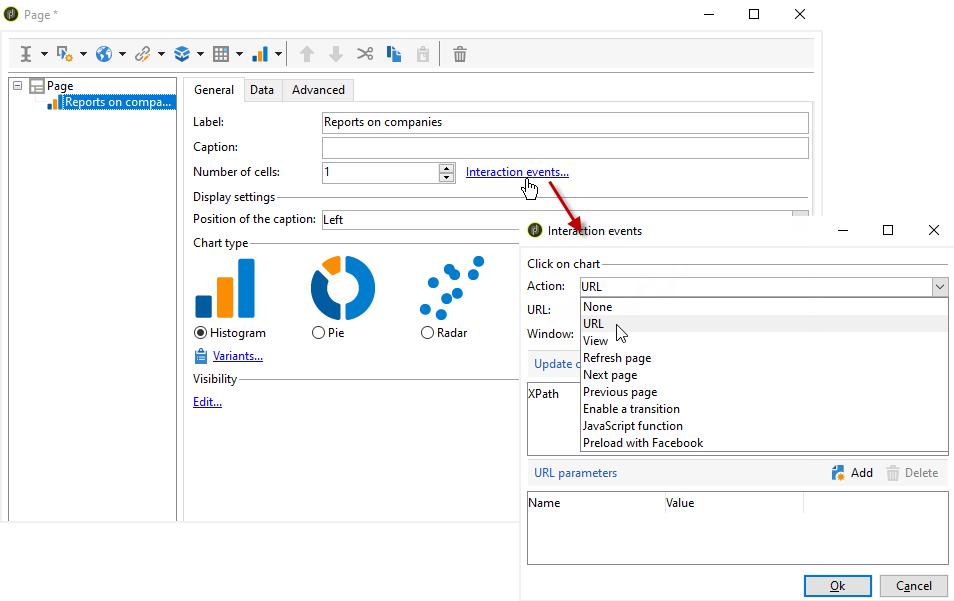

È possibile definire un'azione quando l'utente fa clic sul grafico. Aprite la finestra Interaction events e selezionate l'azione da eseguire.

I tipi di interazione possibili e le relative configurazioni sono descritti in questa sezione.

Calcolo delle statistiche

I grafici consentono di visualizzare le statistiche sui dati raccolti.

Tali statistiche sono definite dalla sezione Series parameters della scheda Data.

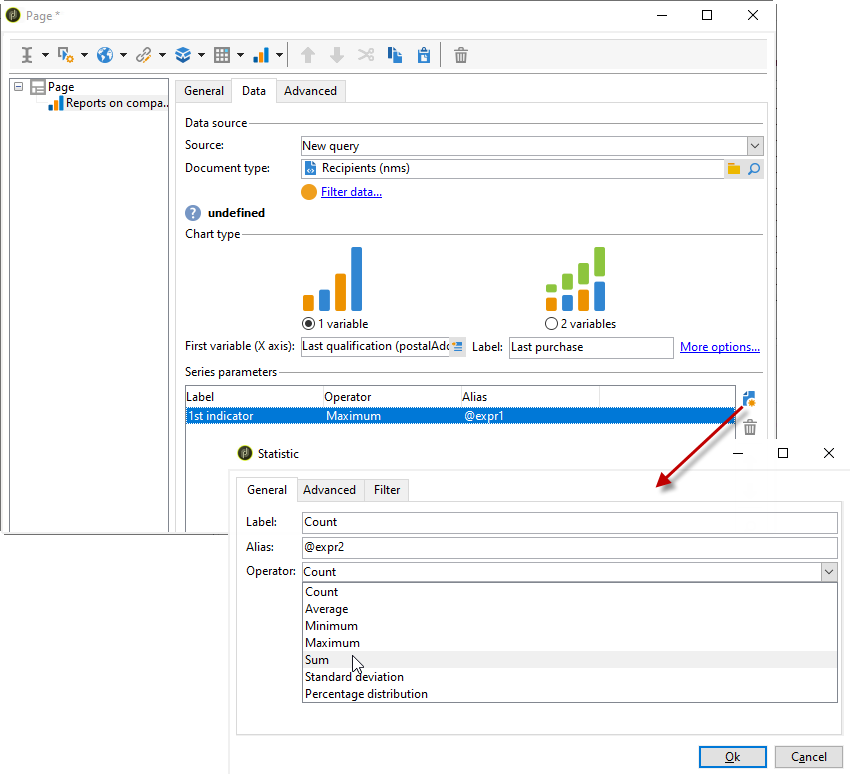

Per creare una nuova statistica, fate clic sull'icona Add e configurate la finestra appropriata. I tipi di calcolo disponibili sono descritti di seguito.

Per ulteriori informazioni al riguardo, consulta questa sezione.
