Créer un graphique

Les données de la base peuvent également être collectées et affichées dans un graphique. Adobe Campaign vous propose un ensemble de représentations graphiques possibles dont le paramétrage général est présenté ci-après.

Comme les tableaux, les graphiques sont insérés directement dans une page de rapport, à partir du menu contextuel ou de la barre d'outils.

Etapes de création

Pour créer un graphique dans un rapport, les étapes sont les suivantes :

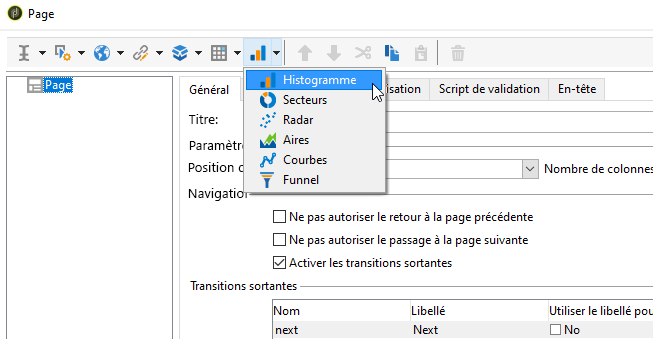

1. Editez la page où vous souhaitez afficher le graphique et sélectionnez le type de graphique dans la barre d'outils de la page.

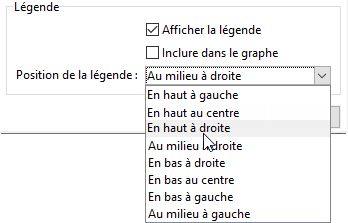

2. Saisissez le nom du graphique et la légende associée. Au besoin, vous pouvez modifier la position de la légende, à partir de la liste déroulante correspondante.



3. Cliquez sur l'onglet Données pour définir la source des données et les séries à calculer.

   Les statistiques à afficher dans le graphique peuvent être calculées à partir d'une requête ou à partir des données du contexte, c'est-à-dire celles véhiculées par la transition entrante de la page en cours (voir à ce propos la section Utiliser les données du contexte).

   • Cliquez sur le lien Filtrer les données… pour définir les critères de filtrage sur les données de la base.

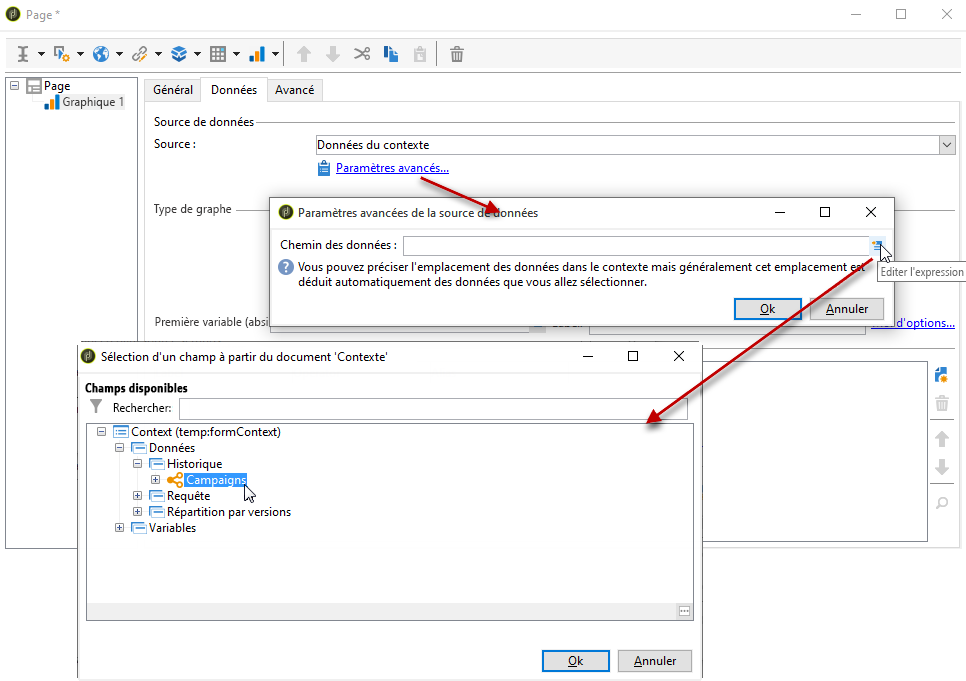

   • Pour utiliser les données du contexte, sélectionnez cette option et cliquez sur le lien Paramètres avancés…. Sélectionnez ensuite les données sur lesquelles porteront les statistiques.

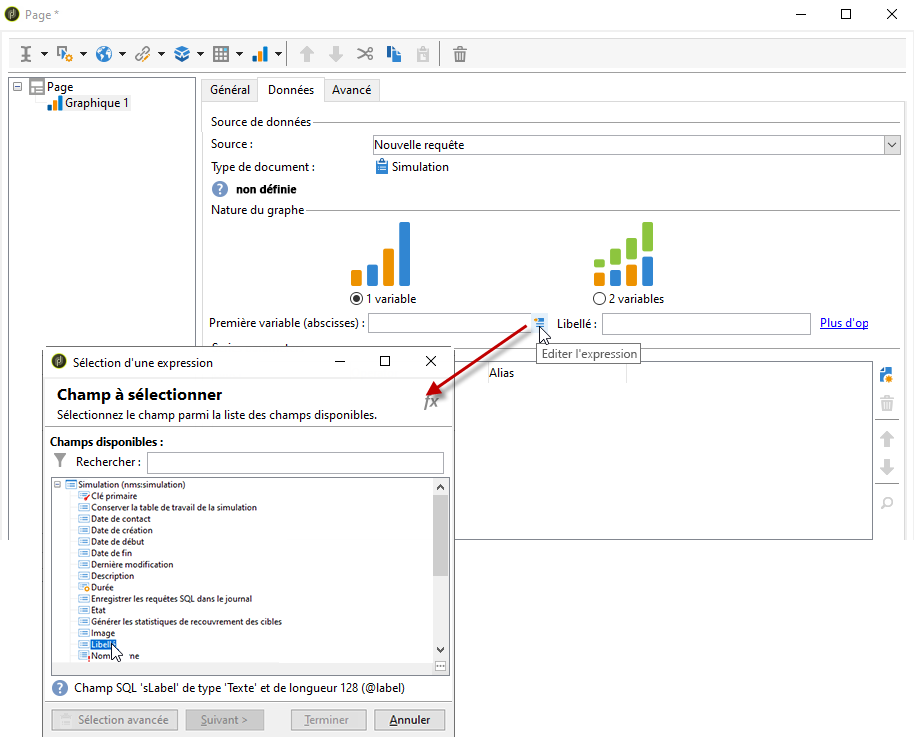

     Vous aurez ensuite accès aux données du contexte pour définir les valeurs à afficher dans le graphique :



Types de graphiques et leurs variantes

Adobe Campaign propose différents types de représentations graphiques. Ils sont présentés ci-après.

Le type de graphique est sélectionné lors de son insertion dans la page.

Il peut également être modifié à partir de la section Type de graphe de l'onglet Général du graphique.

Les variantes dépendent du type de graphique sélectionné. Elles sont sélectionnées à partir du lien Variantes….

Répartition : les secteurs

Ce type de représentation graphique permet d'afficher une vue d'ensemble des parts des éléments mesurés.

Les secteurs ne permettent d'analyser qu'une seule variable.

Le lien Variantes… permet de personnaliser le rendu général du graphique.

Pour une représentation en secteurs, vous pouvez définir la valeur du rayon intérieur dans le champ correspondant.

Par exemple :

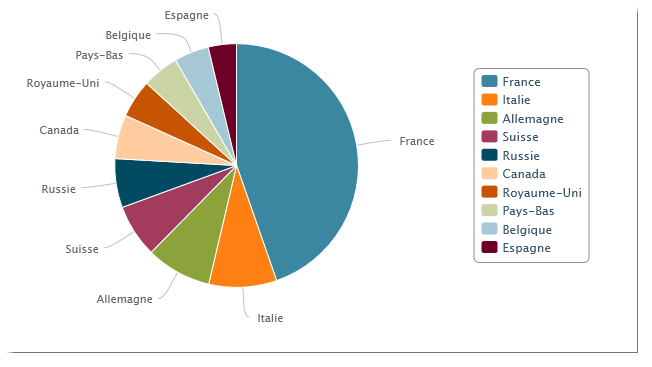

Une valeur de 0,00 trace un cercle plein.

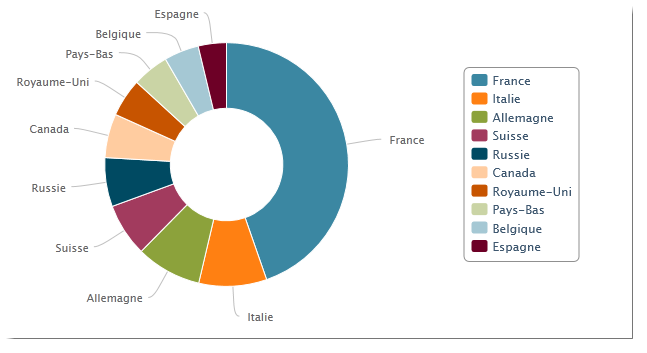

Une valeur de 0,40 trace un cercle avec un rayon de 40%.

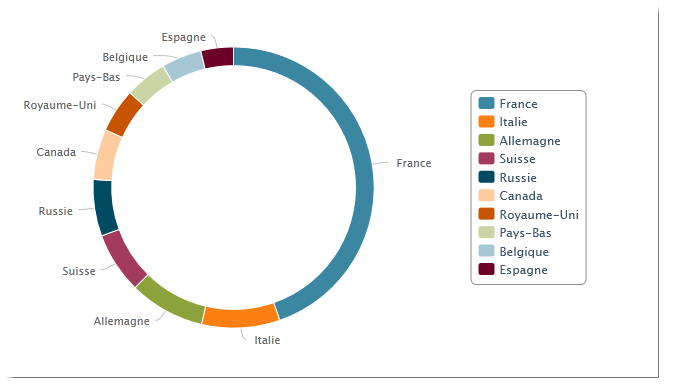

Une valeur de 1,00 ne trace que les extrémités du cercle.

Evolution : les courbes et les aires

Ce type de représentation graphique permet de comprendre l'évolution d'une ou plusieurs mesures dans le temps.

Comparaison : les histogrammes

Les histogrammes permettent de comparer différentes valeurs d'une ou deux variables.

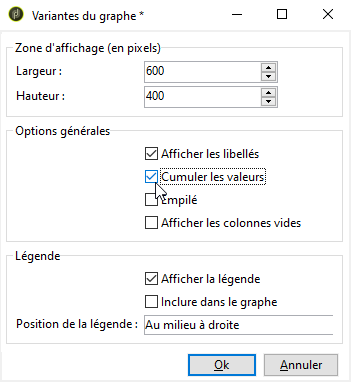

Pour ces types de graphes, les options suivantes sont proposées dans la fenêtre Variantes :

Cochez l'option Afficher la légende pour qu'elle apparaisse avec le graphique. Vous pourrez ainsi en définir la position :

Lorsque les valeurs s'y prêtent, vous pouvez les empiler.

Au besoin, vous pouvez inverser l'ordre d'affichage des valeurs. Pour cela, sélectionnez l'option Empilement inversé.

Conversion : le funnel

Ce type de graphique permet de suivre le taux de conversion des éléments mesurés.

Progression : la jauge

Ce type de graphique permet d'afficher la progression d'une valeur par rapport à un objectif défini. Dans l'exemple ci-dessous, la flèche noire représente le nombre de diffusions envoyées avec succès (76) sur un objectif de 100 diffusions. La jauge est divisée en trois plages de valeurs qui correspondent à un statut défini dans le paramétrage.

Ces éléments sont définis lors du paramétrage du graphique.

• Le champ Valeur est représenté par une flèche noire sur le graphique. Il définit l'élément dont vous voulez calculer la progression. La valeur à définir doit être pré-enregistrée pour pouvoir être utilisée.
• Le champ Objectif représente la valeur maximale à atteindre.
• Avec le champ Autre marque, vous pouvez ajouter un deuxième indicateur sur le graphique.
• Les champs Plage d'affichage permettent de définir les valeurs entre lesquelles le rapport est calculé.
• Les Plages de valeurs vous permettent d'attribuer un statut (Aucun, Médiocre, Satisfaisant, Bon) à un ensemble de valeurs sur le graphique, pour mieux illustrer la progression.

Dans la section Paramètres d'affichage, le lien Modifier l'apparence… vous permet de paramétrer l'affichage du graphique.

L'option Afficher la valeur sous la jauge permet d'indiquer la progression de la valeur sous le graphique.

Le champ Ratio d'ouverture, qui doit être défini entre 0 et 1, permet de modifier l'affichage du rapport en un cercle plus ou moins complet. Dans l'exemple ci-dessus, la valeur 0,50 correspond à un demi-cercle.

Le champ Largeur permet de modifier la taille du graphique.

Interaction avec le graphique

Vous pouvez définir une action lorsque l'utilisateur clique sur le graphique. Ouvrez la fenêtre Evénements d'interaction et choisissez l'action à effectuer.

Les types d'interactions possibles et leurs paramétrages sont présentés dans cette section.

Calculer des statistiques

Dans les graphiques, vous pouvez afficher des statistiques sur les données collectées.

Ces statistiques sont définies à partir de la section Paramètres des séries de l'onglet Données.

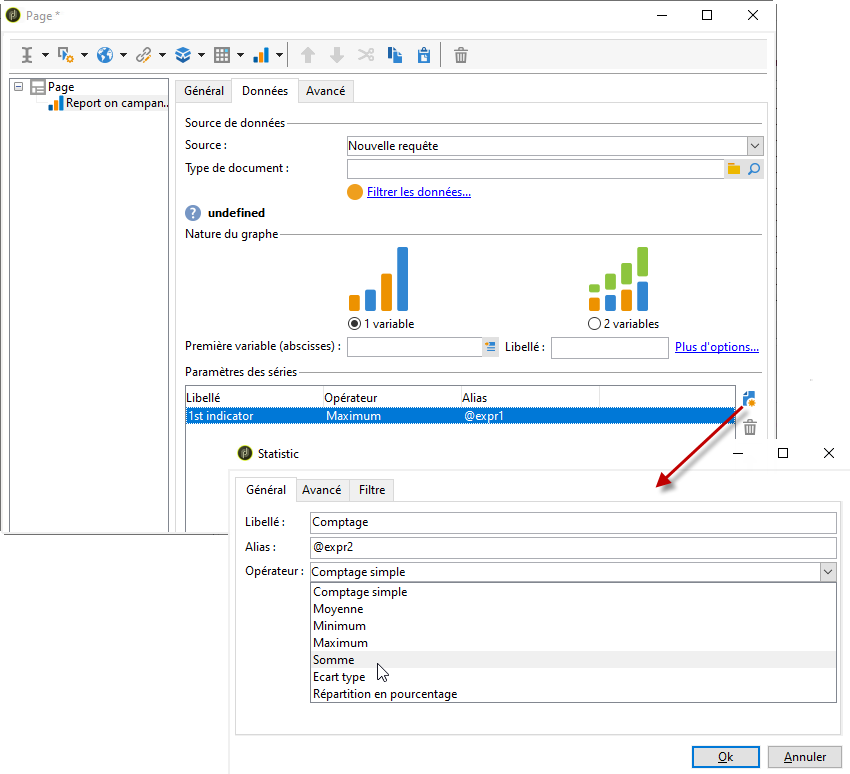

Pour créer une nouvelle statistique, cliquez sur l'icône Ajouter et paramétrez la fenêtre correspondante. Les types de calculs possibles sont présentés ci-après.

Voir à ce propos cette section.
