S’applique uniquement à Campaign Classic v7

Architecture générale general-architecture

Architecture minimale minimum-architecture

Dans une configuration minimale, Adobe Campaign fonctionne avec :

  • le serveur applicatif Adobe Campaign,

  • la base de données.

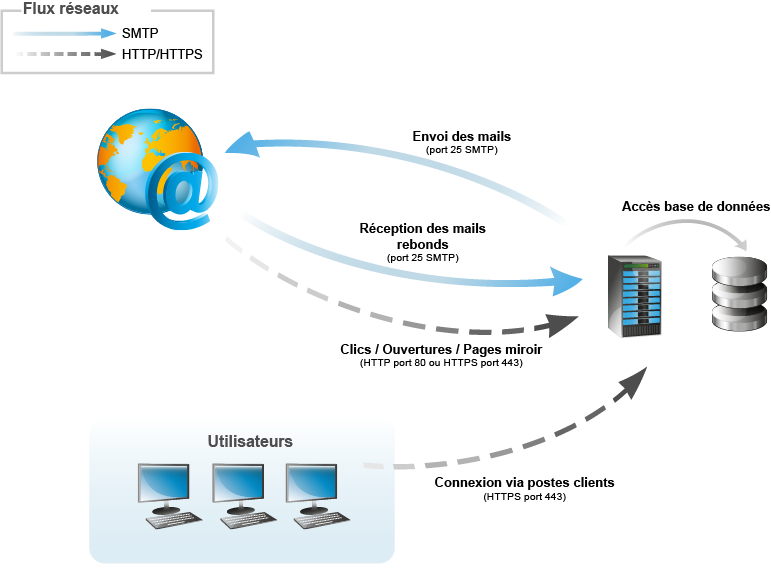

Ce schéma montre que les seuls flux utilisés dans le cadre d'une architecture minimale sont :

  1. du protocole HTTP vers le serveur Adobe Campaign depuis Internet,
  2. du protocole SMTP de et vers le serveur Adobe Campaign depuis Internet.

Architecture répartie distributed-architecture

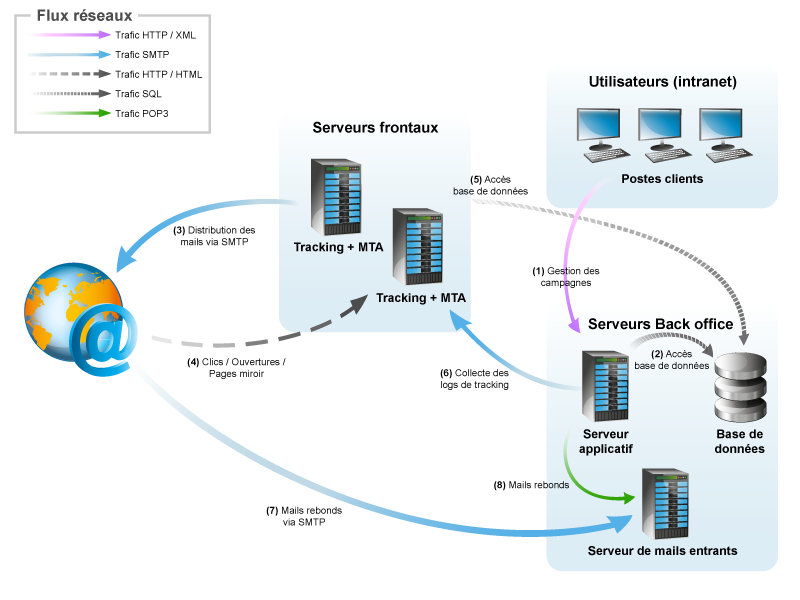

Adobe Campaign est composé de multiples modules qui peuvent être répartis entre plusieurs machines. Ce mode de fonctionnement présente plusieurs intérêts :

  • répartition de la charge,
  • mise en place de la redondance de modules,
  • construction d'une architecture répartie sur plusieurs prestataires (segmentation des services fournis).

La répartition des modules sur plusieurs machines offre une grande souplesse d'utilisation et une meilleure adaptabilité.

NOTE
Pour plus d’informations sur les différentes architectures, reportez-vous à cette section.

Liste des ports ouverts list-of-open-ports

Numéro de port
Module Adobe Campaign ou application concerné
Paramétrable
443/tcp ou 80/tcp
Serveurs Web (Apache/IIS)
OUI
6666/udp (local)
Adobe Campaign : Syslogd
OUI
8005/tcp (local)
Adobe Campaign : module web
OUI
8080/tcp
Adobe Campaign : module web (tomcat)
OUI
7777
Serveur de statistiques (stat server)
OUI
