Estrutura do formulário

A descrição de um formulário é um documento XML estruturado que observa a gramática do schema de formulário xtk:form.

O documento XML do formulário de entrada deve conter o elemento raiz <form> com os atributos name e namespace para preencher o nome do formulário e a namespace.

<form name="form_name" namespace="name_space">
...
</form>

Por padrão, um formulário é associado ao schema de dados com o mesmo nome e namespace. Para associar um formulário a um nome diferente, defina o atributo entity-schema do elemento <form> como o nome da chave do schema. Para ilustrar a estrutura de um formulário de entrada, descreva uma interface usando o schema de exemplo "cus:recipient":

<srcSchema name="recipient" namespace="cus">
  <enumeration name="gender" basetype="byte">
    <value name="unknown" label="Not specified" value="0"/>
    <value name="male" label="Male" value="1"/>
    <value name="female" label="Female" value="2"/>
  </enumeration>

  <element name="recipient">
    <attribute name="email" type="string" length="80" label="Email" desc="E-mail address of recipient"/>
    <attribute name="birthDate" type="datetime" label="Date"/>
    <attribute name="gender" type="byte" label="Gender" enum="gender"/>
  </element>
</srcSchema>

O formulário de entrada com base no schema de exemplo:

<form name="recipient" namespace="cus">
  <input xpath="@gender"/>
  <input xpath="@birthDate"/>
  <input xpath="@email"/>
</form>

A descrição dos start de controle de edição do elemento raiz <form>. Um controle de edição é inserido em um elemento <input> com o atributo xpath contendo o caminho do campo do schema.

O controle de edição se adapta automaticamente ao tipo de dados correspondente e usa o rótulo definido no schema.

OBSERVAÇÃO

Você pode sobrecarregar o rótulo definido em seu schema de dados adicionando o atributo label ao elemento <input>:
<input label="E-mail address" xpath="@name" />

Por padrão, cada campo é exibido em uma única linha e ocupa todo o espaço disponível dependendo do tipo de dados.

Formatação

O layout dos controles se parece com o layout usado em tabelas HTML, com a possibilidade de dividir um controle em várias colunas, elementos de entrelaçamento ou especificar a ocupação do espaço disponível. Lembre-se, no entanto, de que a formatação permite apenas dividir a área para cima por proporções; não é possível especificar dimensões fixas para um objeto.

Para exibir os controles do exemplo acima em duas colunas:

<form name="recipient" namespace="cus">
  <container colcount="2">
    <input xpath="@gender"/>
    <input xpath="@birthDate"/>
    <input xpath="@email"/>
  </container>
</form>

O elemento <container> com o atributo colcount permite forçar a exibição de controles filho em duas colunas.

O atributo colspan em um controle estende o controle pelo número de colunas inseridas em seu valor:

<form name="recipient" namespace="cus">
  <container colcount="2">
    <input xpath="@gender"/>
    <input xpath="@birthDate"/>
    <input xpath="@email" colspan="2"/>
  </container>
</form>

Ao preencher o atributo type="frame", o container adiciona um quadro ao redor dos controles filho com o rótulo contido no atributo label:

<form name="recipient" namespace="cus">
  <container colcount="2" type="frame" label="General">
    <input xpath="@gender"/>
    <input xpath="@birthDate"/>
    <input xpath="@email" colspan="2"/>
  </container>
</form>

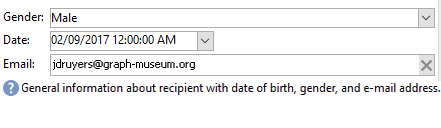

Um elemento <static> pode ser usado para formatar o formulário de entrada:

<form name="recipient" namespace="cus">
  <static type="separator" colspan="2" label="General"/>
  <input xpath="@gender"/>
  <input xpath="@birthDate"/>
  <input xpath="@email" colspan="2"/>
  <static type="help" label="General information about recipient with date of birth, gender, and e-mail address." colspan="2"/>
</form>

A tag <static> com o tipo separator permite adicionar uma barra separadora com um rótulo contido no atributo label.

Um texto de ajuda foi adicionado usando a tag <static> com o tipo de ajuda. O conteúdo do texto é inserido no atributo label.

Containeres

Os containeres permitem agrupar um conjunto de controles. Eles são representados pelo elemento <container>. Eles foram usados acima para formatar controles em várias colunas.

O atributo xpath em <container> permite simplificar a referência dos controles secundários. A referência dos controles é então relativa ao pai <container>.

Exemplo de um container sem "xpath":

<container colcount="2">
  <input xpath="location/@zipCode"/>
  <input xpath="location/@city"/>
</container>

Exemplo com a adição de "xpath" ao elemento chamado "location":

<container colcount="2" xpath="location">
  <input xpath="@zipCode"/>
  <input xpath="@city"/>
</container>

Tipos de container

Container são usados para construir controles complexos usando um conjunto de campos formatados em páginas.

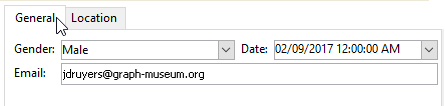

Container de tabulação

Um container de guia formata dados em páginas que são acessíveis a partir de guias.

<container type="notebook">
  <container colcount="2" label="General">
    <input xpath="@gender"/>
    <input xpath="@birthDate"/>
    <input xpath="@email" colspan="2"/>
  </container>
  <container colcount="2" label="Location">
    ...
  </container>
</container>

O container principal é definido pelo atributo type="notebook". As guias são declaradas nos container filhos e o rótulo das guias é preenchido a partir do atributo label.

OBSERVAÇÃO

Um recurso style="down|up(por padrão)" força o posicionamento vertical dos rótulos de tabulação abaixo ou acima do controle. Este recurso é opcional.

<container style="down" type="notebook"> ... </container>

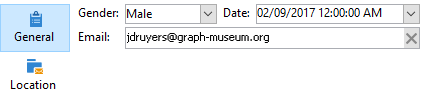

Lista de ícones

Esse container exibe uma barra de ícones vertical que permite selecionar as páginas a serem exibidas.

<container type="iconbox">
  <container colcount="2" label="General" img="xtk:properties.png">
    <input xpath="@gender"/>
    <input xpath="@birthDate"/>
    <input xpath="@email" colspan="2"/>
  </container>
  <container colcount="2" label="Location" img="nms:msgfolder.png">
    ...
  </container>
</container>

O container principal é definido pelo atributo type="iconbox". As páginas associadas aos ícones são declaradas nos container secundários. O rótulo dos ícones é preenchido a partir do atributo label.

O ícone de uma página é preenchido a partir do atributo img="<image>", onde <image> é o nome da imagem correspondente à sua chave composta pelo nome e pela namespace (por exemplo, “xtk:properties.png”).

As imagens estão disponíveis no nó Administration > Configuration > Images.

Container de visibilidade

É possível mascarar um conjunto de controles por uma condição dinâmica.

Este exemplo ilustra a visibilidade dos controles no valor do campo "Gênero":

<container type="visibleGroup" visibleIf="@gender=1">
  ...
</container>
<container type="visibleGroup" visibleIf="@gender=2">
  ...
</container>

Um container de visibilidade é definido pelo atributo type="visibleGroup". O atributo visibleIf contém a condição de visibilidade.

Exemplos de sintaxe de condição:

  • visibleIf="@email='peter.martinezATneeolane.net'": testa a igualdade em dados do tipo string. O valor de comparação deve estar entre aspas.
  • visibleIf="@gender >= 1 e @gender != 2": em um valor numérico.
  • visibleIf="@boolean1true ou @boolean2false": teste em campos booleanos.

Habilitando container

Esse container permite ativar ou desativar um conjunto de dados de uma condição dinâmica. Desativar um controle impede que ele seja editado. O exemplo a seguir ilustra a ativação de controles a partir do valor do campo "Gênero":

<container type="enabledGroup" enabledIf="@gender=1">
  ...
</container>
<container type="enabledGroup" enabledIf="@gender=2">
  ...
</container>

Um container ativador é definido pelo atributo type="enabledGroup". O atributo enabledIf contém a condição de ativação.

Lembre-se de que um link é declarado no schema de dados da seguinte maneira:

<element label="Company" name="company" target="cus:company" type="link"/>

O controle de edição do link em seu formulário de entrada é o seguinte:

<input xpath="company"/>

A seleção de públicos alvos pode ser acessada pelo campo de edição. A entrada é assistida por um tipo anterior para que um elemento de público alvo possa ser facilmente encontrado a partir dos primeiros caracteres inseridos. A pesquisa é então baseada na sequência de caracteres de computação definida no schema direcionado. Se o schema não existir após a validação no controle, uma mensagem de confirmação da criação do público alvo em tempo real será exibida. A confirmação cria um novo registro na tabela público alvo e o associa ao link.

Uma lista suspensa é usada para selecionar um elemento de público alvo da lista de registros já criados.

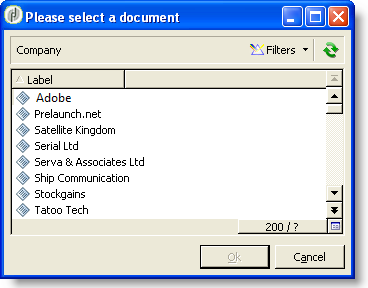

O ícone Modify the link (pasta) inicia um formulário de seleção com a lista de elementos direcionados e uma zona de filtro:

O ícone Edit link (lente de aumento) inicia o formulário de edição do elemento vinculado. Por padrão, o formulário usado é deduzido na chave do schema direcionado. O atributo form permite forçar o nome do formulário de edição (por exemplo, "cus:empresa2").

Você pode restringir a escolha de elementos de público alvo adicionando o elemento <sysfilter> da definição do link no formulário de entrada:

<input xpath="company">
  <sysFilter>
    <condition expr="[location/@city] =  'Newton"/>
  </sysFilter>
</input>

Você também pode classificar a lista com o elemento <orderby>:

<input xpath="company">
  <orderBy>
    <node expr="[location/@zipCode]"/>
  </orderBy>
</input>

Propriedades de controle

  • noAutoComplete: desativa o tipo ahead (com o valor "true")

  • createMode: cria o link dinamicamente se ele não existir. Os valores possíveis são:

    • none: desativa a criação. Uma mensagem de erro será exibida se o link não existir
    • em linha: cria o link com o conteúdo no campo de edição
    • edição: exibe o formulário de edição no link. Quando o formulário é validado, os dados são salvos (modo padrão)
  • noZoom: nenhum formulário de edição no link (com o valor "true")

  • formulário: sobrecarrega o formulário de edição do elemento direcionado

Um link inserido no schema de dados como um elemento de coleção (unbound="true") deve passar por uma lista para visualização de todos os elementos associados a ela.

O princípio consiste em exibir a lista de elementos vinculados com carregamento de dados otimizado (download por lote de dados, execução da lista somente se estiver visível).

Exemplo de um link de coleção em um schema:

<element label="Events" name="rcpEvent" target="cus:event" type="link" unbound="true">
...
</element>

A lista em seu formulário de entrada:

 <input xpath="rcpEvent" type="linklist">
  <input xpath="@label"/>
  <input xpath="@date"/>
</input>

O controle de lista é definido pelo atributo type="linklist". O caminho da lista deve se referir ao link da coleção.

As colunas são declaradas pelos elementos <input> da lista. O atributo xpath refere-se ao caminho do campo no schema do público alvo.

Uma barra de ferramentas com um rótulo (definido no link no schema) é colocada automaticamente acima da lista.

A lista pode ser filtrada pelo botão Filters e configurada para adicionar e classificar as colunas.

Os botões Add e Delete permitem que você adicione e exclua elementos da coleção no link. Por padrão, a adição de um elemento inicia o formulário de edição do schema do público alvo.

O botão Detail é adicionado automaticamente quando o atributo zoom="true" é preenchido na tag <input> da lista: permite que você inicie o formulário de edição da linha selecionada.

A filtragem e a classificação podem ser aplicadas quando a lista está sendo carregada:

 <input xpath="rcpEvent" type="linklist">
  <input xpath="@label"/>
  <input xpath="@date"/>
  <sysFilter>
    <condition expr="@type = 1"/>
  </sysFilter>
  <orderBy>
    <node expr="@date" sortDesc="true"/>
  </orderBy>
</input>

Tabela de relacionamento

Uma tabela de relacionamento permite vincular duas tabelas com a cardinalidade N-N. A tabela de relacionamento contém apenas os links para as duas tabelas.

A adição de um elemento à lista deve, portanto, permitir que você conclua uma lista de um dos dois links na tabela de relacionamento.

Exemplo de uma tabela de relacionamento em um schema:

<srcSchema name="subscription" namespace="cus">
  <element name="recipient" type="link" target="cus:recipient" label="Recipient"/>
  <element name="service" type="link" target="cus:service" label="Subscription service"/>
</srcSchema>

Para o nosso exemplo, nós nos start com a forma de entrada do schema "cus:recipient". A lista deve exibir as associações com subscrições nos serviços e permitir que você adicione uma subscrição selecionando um serviço existente.

<input type="linklist" xpath="subscription" xpathChoiceTarget="service" xpathEditTarget="service" zoom="true">
  <input xpath="recipient"/>
  <input xpath="service"/>
</input>

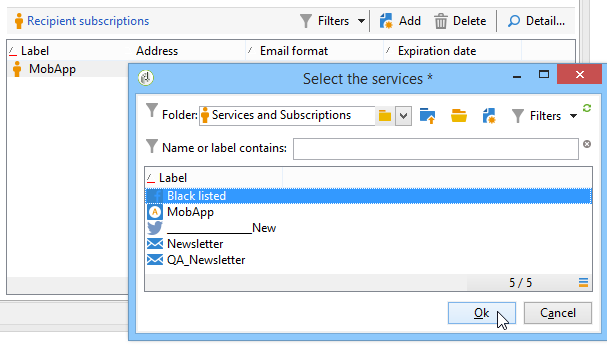

O atributo xpathChoiceTarget permite iniciar um formulário de seleção a partir do link inserido. A criação do registro da tabela de relacionamento atualizará automaticamente o link para o recipient atual e para o serviço selecionado.

OBSERVAÇÃO

O atributo xpathEditTarget permite forçar a edição da linha selecionada no link inserido.

Propriedades da lista

  • noToolbar: oculta a barra de ferramentas (com o valor "true")
  • toolbarCaption: sobrecarrega o rótulo da barra de ferramentas
  • toolbarAlign: modifica a geometria vertical ou horizontal da barra de ferramentas (possíveis valores: "vertical"|"horizontal")
  • img: exibe a imagem associada à lista
  • formulário: sobrecarrega o formulário de edição do elemento direcionado
  • zoom: adiciona o Zoom botão para editar o elemento direcionado
  • xpathEditTarget: define a edição no link inserido
  • xpathChoiceTarget: para além disso, inicia o formulário de seleção no link inserido

Controles de lista de memória

As listas de memória permitem que você edite os elementos da coleção usando o pré-carregamento de dados da lista. Esta lista não pode ser filtrada ou configurada.

Essas listas são usadas em elementos de coleção mapeados XML ou em links de baixo volume.

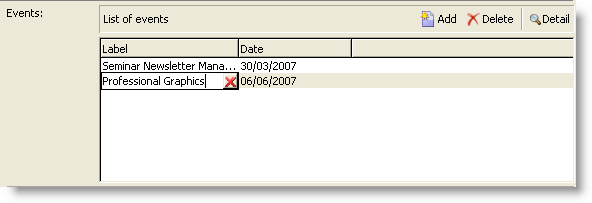

Lista de colunas

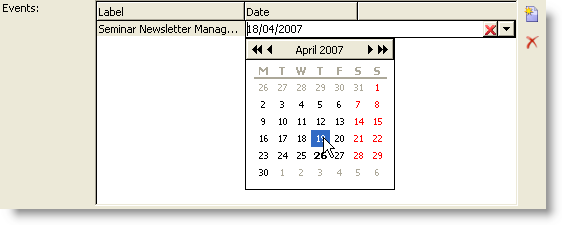

Este controle exibe uma lista de colunas editável com uma barra de ferramentas contendo os botões Adicionar e Excluir.

<input xpath="rcpEvent" type="list">
  <input xpath="@label"/>
  <input xpath="@date"/>
</input>

O controle de lista deve ser preenchido com o atributo type="list" e o caminho da lista deve se referir ao elemento de coleção.

As colunas são declaradas nas tags filho <input> da lista. O rótulo e o tamanho da coluna podem ser forçados com os atributos label e colSize.

OBSERVAÇÃO

As setas de ordem de classificação são adicionadas automaticamente quando o atributo order="true" é adicionado ao elemento de coleta no schema de dados.

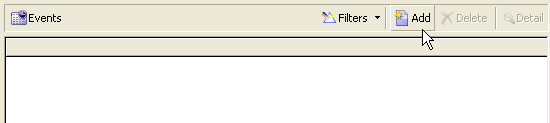

Os botões da barra de ferramentas podem ser alinhados horizontalmente:

<input nolabel="true" toolbarCaption="List of events" type="list" xpath="rcpEvent" zoom="true">
  <input xpath="@label"/>
  <input xpath="@date"/>
</input>

O atributo toolbarCaption força o alinhamento horizontal da barra de ferramentas e insere o título acima da lista.

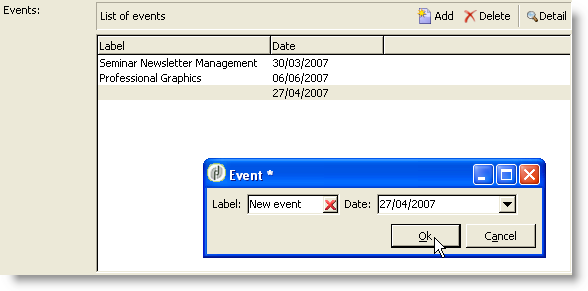

Ampliação de uma lista

A inserção e edição dos dados em uma lista podem ser inseridas em um formulário de edição separado.

<input nolabel="true" toolbarCaption="List of events" type="list" xpath="rcpEvent" zoom="true" zoomOnAdd="true">
  <input xpath="@label"/>
  <input xpath="@date"/>

  <form colcount="2" label="Event">
    <input xpath="@label"/>
    <input xpath="@date"/>
  </form>
</input>

O formulário de edição é preenchido a partir do elemento <form> na definição da lista. Sua estrutura é idêntica à de um formulário de entrada. O botão Detail é adicionado automaticamente quando o atributo zoom="true" é concluído na tag <input> da lista. Esse atributo permite iniciar o formulário de edição da linha selecionada.

OBSERVAÇÃO

Adicionar o atributo zoomOnAdd="true" força o formulário de edição a ser chamado quando um elemento de lista é inserido.

Propriedades da lista

  • noToolbar: oculta a barra de ferramentas (com o valor "true")
  • toolbarCaption: sobrecarrega o rótulo da barra de ferramentas
  • toolbarAlign: modifica o posicionamento da barra de ferramentas (possíveis valores: "vertical"|"horizontal")
  • img: exibe a imagem associada à lista
  • formulário: sobrecarrega o formulário de edição do elemento direcionado
  • zoom: adiciona o Zoom botão para editar o elemento direcionado
  • zoomOnAdd: inicia o formulário de edição na adição
  • xpathChoiceTarget: para além disso, inicia o formulário de seleção no link inserido

Campos não editáveis

Para exibir um campo e impedir sua edição, use a tag <value> ou preencha o atributo readOnly="true" na tag <input>.

Exemplo no campo "Gênero":

<value value="@gender"/>
<input xpath="@gender" readOnly="true"/>

Botão de opção

Um botão de opção permite escolher entre várias opções. As tags <input> são usadas para lista das opções possíveis, e o atributo checkValue especifica o valor associado à escolha.

Exemplo no campo "Gênero":

<input type="RadioButton" xpath="@gender" checkedValue="0" label="Choice 1"/>
<input type="RadioButton" xpath="@gender" checkedValue="1" label="Choice 2"/>
<input type="RadioButton" xpath="@gender" checkedValue="2" label="Choice 3"/>

Caixa de seleção

Uma caixa de seleção reflete um estado Booliano (selecionado ou não). Por padrão, esse controle é usado pelos campos "Booliano" (true/false). Uma variável com um valor padrão de 0 ou 1 pode ser associada a esse botão. Esse valor pode ser sobrecarregado pelos atributos checkValue.

<input xpath="@boolean1"/>
<input xpath="@field1" type="checkbox" checkedValue="Y"/>

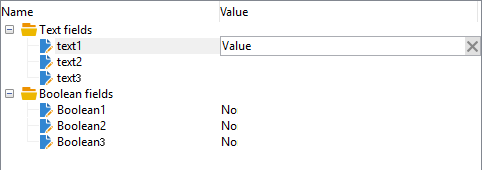

Esse controle cria uma árvore em um conjunto de campos a serem editados.

Os controles a serem editados são agrupados em <container> inseridos na tag <input> do controle de árvore:

<input nolabel="true" type="treeEdit">
  <container label="Text fields">
    <input xpath="@text1"/>
    <input xpath="@text2"/>
  </container>
  <container label="Boolean fields">
    <input xpath="@boolean1"/>
    <input xpath="@boolean2"/>
  </container>
</input>

campo expressão

Um campo de expressão atualiza um campo dinamicamente de uma expressão; a tag <input> é usada com um atributo xpath para inserir o caminho do campo a ser atualizado e um atributo expr contendo a expressão de atualização.

<!-- Example: updating the boolean1 field from the value contained in the field with path /tmp/@flag -->
<input expr="Iif([/tmp/@flag]=='On', true, false)" type="expr" xpath="@boolean1"/>
<input expr="[/ignored/@action] == 'FCP'" type="expr" xpath="@launchFCP"/>

Contexto dos formulários

A execução de um formulário de entrada inicializa um documento XML contendo os dados da entidade que está sendo editada. Esse documento representa o contexto do formulário e pode ser usado como um espaço de trabalho.

Atualização do contexto

Para modificar o contexto do formulário, use a tag <set expr="<value>" xpath="<field>"/>, onde <field> é o campo de destino, e <value> é a expressão ou o valor da atualização.

Exemplos de uso da tag <set>:

  • <set expr="'Test'" xpath="/tmp/@test" />: posiciona o valor ‘Test’ no local temporário /tmp/@test1
  • <set expr="'Test'" xpath="@lastName" />: atualiza a entidade no atributo “lastName” com o valor “Test”
  • <set expr="true" xpath="@boolean1" />: define o valor do campo “boolean1” como “true”
  • <set expr="@lastName" xpath="/tmp/@test" />: atualizações com o conteúdo do atributo “lastName”

O contexto do formulário pode ser atualizado ao inicializar e fechar o formulário por meio das tags <enter> e <leave>.

<form name="recipient" namespace="cus">
  <enter>
    <set...
  </enter>
  ...
  <leave>
    <set...
  </leave>
</form>
OBSERVAÇÃO

Os <enter> e <leave> as tags podem ser usadas em <container> das páginas (tipos "notebook" e "iconbox").

linguagem de expressão

Um idioma macro pode ser usado na definição do formulário para executar testes condicionais.

A tag <if expr="<expression>" /> executa as instruções especificadas na tag se a expressão for verificada:

<if expr="([/tmp/@test] == 'Test' or @lastName != 'Doe') and @boolean2 == true">
  <set xpath="@boolean1" expr="true"/>
</if>

A tag <check expr="<condition>" /> combinada com a tag <error> impede a validação do formulário e exibe uma mensagem de erro se a condição não for atendida:

<leave>
  <check expr="/tmp/@test != ''">
    <error>You must populate the 'Test' field!</error>
  </check>
</leave>

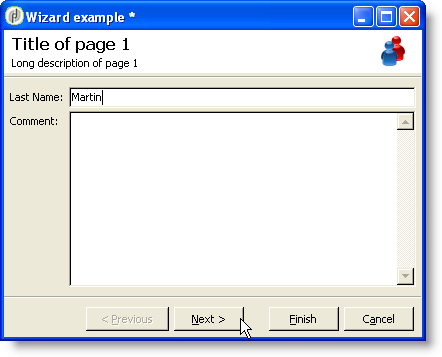

Assistentes

Um assistente guia você por um conjunto de etapas de entrada de dados na forma de páginas. Os dados inseridos são salvos quando o formulário é validado.

Um assistente tem a seguinte estrutura:

<form type="wizard" name="example" namespace="cus" img="nms:rcpgroup32.png" label="Wizard example" entity-schema="nms:recipient">
  <container title="Title of page 1" desc="Long description of page 1">
    <input xpath="@lastName"/>
    <input xpath="comment"/>
  </container>
  <container title="Title of page 2" desc="Long description of page 2">
    ...
  </container>
  ...
</form>

A presença do atributo type="Wizard" no elemento <form> permite definir o modo do assistente na construção do formulário. As páginas são concluídas a partir dos elementos <container>, que são filhos do elemento <form>. O elemento <container> de uma página é preenchido com os atributos de título do título e desc para exibir a descrição sob o título da página. Os botões Previous e Next são adicionados automaticamente para permitir a navegação entre páginas.

O botão Finish salva os dados inseridos e fecha o formulário.

Métodos SOAP

A execução do método SOAP pode ser iniciada a partir de uma tag <leave> preenchida no final de uma página.

A tag <soapcall> contém a chamada para o método com os seguintes parâmetros de entrada:

<soapCall name="<name>" service="<schema>">
  <param type="<type>" exprIn="<xpath>"/>
  ...
</soapCall>

O nome do serviço e seu schema de implementação são inseridos pelos atributos name e service da tag <soapcall>.

Os parâmetros de entrada são descritos nos elementos <param> sob a tag <soapcall>.

O tipo de parâmetro deve ser especificado pelo atributo type. Os tipos possíveis são os seguintes:

  • string: cadeia de caracteres
  • booleano: Booleano
  • byte: Número inteiro de 8 bits
  • curta: Número inteiro de 16 bits
  • long: Número inteiro de 32 bits
  • curta: Número inteiro de 16 bits
  • duplo: Número de ponto flutuante de precisão do duplo
  • DOMElement: nó tipo elemento

O atributo exprIn contém a localização dos dados a serem transmitidos como parâmetro.

Exemplo:

<leave>
  <soapCall name="RegisterGroup" service="nms:recipient">
    <param type="DOMElement" exprIn="/tmp/entityList"/>
    <param type="DOMElement" exprIn="/tmp/choiceList"/>
    <param type="boolean"    exprIn="true"/>
  </soapCall>
</leave>

Nesta página
