Exemplos de edição de schemas

Extensão de uma tabela

Para estender a tabela de recipient de schema nms:recipient, execute o seguinte procedimento:

  1. Crie o schema de extensão (cus:extension) usando os seguintes dados:

    <srcSchema mappingType="sql" name="extension" namespace="cus" xtkschema="xtk:srcSchema" extendedSchema="nms:recipient">
      <enumeration basetype="string" default="area1" name="area">
        <value label="Zone 1" name="area1"/>
        <value label="Zone 2" name="area2"/>
      </enumeration>

      <element name="extension">
        <dbindex name="area">
          <keyfield xpath="location/@area"/>
        </dbindex>

        <attribute label="Loyalty code" name="fidelity" type="long"/>
        <element name="location">
          <attribute name="area" label="Purchasing zone" type="string" length="50" enum="area"/>
        </element>  </element>
    </srcSchema>


    Neste exemplo, um campo indexado (fidelity) é adicionado e o elemento location (que já existia no schema nms:recipient) é complementado com um campo enumerado (area).

    IMPORTANTE

    Lembre-se de adicionar o atributo ExtendedSchema para fazer referência ao schema de extensão.

  2. Verifique se o schema estendido é o schema nms:recipient e se os dados adicionais estão presentes:

    <schema dependingSchemas="cus:extension" mappingType="sql" name="recipient" namespace="nms" xtkschema="xtk:schema">
      ...
      <enumeration basetype="string" default="area1" name="area">
        <value label="Zone 1" name="area1"/>
        <value label="Zone 2" name="area2"/>
      </enumeration>
      ...
      <element autopk="true" name="recipient" sqltable="NmsRecipient">
        <dbindex name="area">
          <keyfield xpath="location/@area"/>
        </dbindex>

        ...
        <attribute belongsTo="cus:extension" label="Loyalty code" name="fidelity" sqlname="iFidelity" type="long"/>
        <element name="location">
          ...
          <attribute enum="area" label="Purchasing zone" length="50" name="area" sqlname="sArea" type="string"/>
        </element>
        ...
      </element>
    </schema>


    O script SQL gerado pelo assistente de atualização do banco de dados é o seguinte:

    ALTER TABLE NmsRecipient ADD iFidelity INTEGER;
    UPDATE NmsRecipient SET iFidelity = 0;
    ALTER TABLE NmsRecipient ALTER COLUMN iFidelity SET NOT NULL;ALTER TABLE NmsRecipient ALTER COLUMN iFidelity SET Default 0;
    ALTER TABLE NmsRecipient ADD sArea VARCHAR(50);
    CREATE INDEX NmsRecipient_area ON NmsRecipient(sArea);


Tabela de coleção vinculada

Esta seção descreve como criar uma tabela de pedido vinculada à tabela recipient com cardinalidade 1-N.

Schema de origem da tabela de pedido:

<srcSchema label="Order" name="order" namespace="cus" xtkschema="xtk:srcSchema">
  <element autopk="true" name="order">
    <compute-string expr="@number" + '(' + ToString(@date) + ')'/>

    <attribute label="Number" length="128" name="number" type="string"/>
    <attribute desc="Order date" label="Date" name="date" type="datetime" default="GetDate()"/>
    <attribute desc="order total" label="Total" name="total" type="double"/>
    <element label="Recipient" name="recipient" revDesc="Orders associated with this recipient" revIntegrity="own" revLabel="Orders" target="nms:recipient" type="link"/>
  </element>
</srcSchema>

O tipo de tabela é autopk para criar uma chave primária gerada automaticamente a ser usada pela junção do link à tabela do recipient.

Gerado pelo schema:

<schema label="Order" mappingType="sql" name="order" namespace="cus" xtkschema="xtk:schema">
  <element autopk="true" label="Order" name="order" sqltable="CusOrder">
    <compute-string expr="ToString(@date) + ' - ' + @number"/>

    <dbindex name="id" unique="true">
      <keyfield xpath="@id"/>
    </dbindex>

    <key internal="true" name="id">
      <keyfield xpath="@id"/>
    </key>

    <dbindex name="recipientId">
      <keyfield xpath="@recipient-id"/>
    </dbindex>

    <attribute desc="Internal primary key" label="Primary key" name="id" sqlname="iOrderId" type="long"/>
    <attribute label="Number" length="128" name="number" sqlname="sNumber" type="string"/>
    <attribute desc="Order date" label="Date" name="date" sqlname="tsDate" type="datetime"/>
    <attribute desc="order total" label="Total" name="total" sqlname="Total" type="double"/>
    <element label="Recipient" name="recipient" revLink="order" target="nms:recipient" type="link">
      <join xpath-dst="@id" xpath-src="@recipient-id"/>
    </element>
    <attribute advanced="true" label="Foreign key of 'Recipient' link ('id' field)" name="recipient-id" sqlname="iRecipientId" type="long"/>
   </element>
</schema>

O script SQL de criação de tabela é o seguinte:

CREATE TABLE CusOrder(dTotal DOUBLE PRECISION NOT NULL Default 0, iOrderId INTEGER NOT NULL Default 0, iRecipientId INTEGER NOT NULL Default 0, sNumber VARCHAR(128), tsDate TIMESTAMP Default NULL);
CREATE UNIQUE INDEX CusOrder_id ON CusOrder(iOrderId);
CREATE INDEX CusOrder_recipientId ON CusOrder(iRecipientId);
INSERT INTO CusOrder (iOrderId) VALUES (0);
OBSERVAÇÃO

O comando SQL INSERT INTO no final do script permite inserir um conjunto de registros de identificador como 0 para simular junções externas.

Tabela de extensão

Uma tabela de extensão permite estender o conteúdo de uma tabela existente em uma tabela vinculada de cardinalidade 1-1.

A finalidade de uma tabela de extensão é evitar limitações no número de campos suportados em uma tabela ou otimizar o espaço ocupado pelos dados, que é consumido sob demanda.

Criando o schema da tabela de extensão (cus:feature):

<srcSchema mappingType="sql" name="feature" namespace="cus" xtkschema="xtk:srcSchema">
  <element autopk="true" name="feature">
    <attribute label="Children" name="children" type="byte"/>
    <attribute label="Single" name="single" type="boolean"/>
    <attribute label="Spouse first name" length="100" name="spouseFirstName" type="string"/>
  </element>
</srcSchema>

Criação de um schema de extensão na tabela recipient para adicionar o link de cardinalidade 1-1:

<srcSchema extendedSchema="nms:recipient" label="Recipient" mappingType="sql" name="recipient" namespace="cus" xtkschema="xtk:srcSchema">
  <element name="recipient">
    <element desc="Features" integrity="own" label="Features" name="feature" revCardinality="single" revLink="recipient" target="cus:feature" type="link"/>
  </element>
</srcSchema>
OBSERVAÇÃO

A definição do link entre a tabela do recipient e a tabela de extensão deve ser preenchida a partir do schema que contém a chave estrangeira.

O script SQL para criação da tabela de extensão é o seguinte:

CREATE TABLE CusFeature(  iChildren NUMERIC(3) NOT NULL Default 0, iFeatureId INTEGER NOT NULL Default 0, iSingle NUMERIC(3) NOT NULL Default 0, sSpouseFirstName VARCHAR(100));
CREATE UNIQUE INDEX CusFeature_id ON CusFeature(iFeatureId);
INSERT INTO CusFeature (iFeatureId) VALUES (0);

O script de atualização SQL da tabela de recipient é o seguinte:

ALTER TABLE NmsRecipient ADD iFeatureId INTEGER;
UPDATE NmsRecipient SET iFeatureId = 0;
ALTER TABLE NmsRecipient ALTER COLUMN iFeatureId SET NOT NULL;
ALTER TABLE NmsRecipient ALTER COLUMN iFeatureId SET Default 0;
CREATE INDEX NmsRecipient_featureId ON NmsRecipient(iFeatureId);

Tabela de sobreposição

Uma tabela de sobrefluxo é uma tabela de extensão (cardinalidade 1-1), mas a declaração do link para a tabela a ser estendida é preenchida no schema da tabela de sobrefluxo.

A tabela de sobrefluxo contém a chave estrangeira para a tabela a ser estendida. Por conseguinte, o quadro a prorrogar não é alterado. A relação entre as duas tabelas é o valor da chave primária do quadro a ser estendido.

Criando o schema de tabela de sobrefluxo (cus:overflow):

<srcSchema label="Overflow" name="overflow" namespace="cus" xtkschema="xtk:srcSchema">
  <element name="overflow">
    <key internal="true" name="id">
      <keyfield xlink="recipient"/>
    </key>

    <attribute label="Children" name="children" type="byte"/>
    <attribute label="Single" name="single" type="boolean"/>
    <attribute label="Spouse first name" length="100" name="spouseFirstName" type="string"/>
    <element label="Customer" name="recipient" revCardinality="single" revIntegrity="own" revExternalJoin="true" target="nms:recipient" type="link"/>
  </element>
</srcSchema>
OBSERVAÇÃO

A chave primária da tabela de sobrefluxo é o link para a tabela a ser estendida ( schema "nms:recipient" no nosso exemplo).

O script SQL de criação de tabela é o seguinte:

CREATE TABLE CusOverflow(iChildren NUMERIC(3) NOT NULL Default 0, iRecipientId INTEGER NOT NULL Default 0, iSingle NUMERIC(3) NOT NULL Default 0, sSpouseFirstName VARCHAR(100));
CREATE UNIQUE INDEX CusOverflow2_id ON CusOverflow2(iRecipientId);

Tabela de relacionamento

Uma tabela de relacionamento permite vincular duas tabelas com cardinalidade N-N. Esta tabela contém apenas as chaves estrangeiras das tabelas a serem vinculadas.

Exemplo de uma tabela de relacionamento entre grupos (nms:group) e recipient (nms:recipient).

Schema de origem da tabela de relacionamento:

<srcSchema name="rcpGrpRel" namespace="cus">
  <element name="rcpGrpRel">
    <key internal="true" name="id">
      <keyfield xlink="rcpGroup"/>
      <keyfield xlink="recipient"/>
    </key>

    <element integrity="neutral" label="Recipient" name="recipient" revDesc="Groups to which this recipient belongs" revIntegrity="own" revLabel="Groups" target="nms:recipient" type="link"/>
    <element integrity="neutral" label="Group" name="rcpGroup" revDesc="Recipients in the group" revIntegrity="own" revLabel="Recipients" revLink="rcpGrpRel" target="nms:group" type="link"/>
  </element>
</srcSchema>

O schema gerado é o seguinte:

<schema mappingType="sql" name="rcpGrpRel" namespace="cus" xtkschema="xtk:schema">
  <element name="rcpGrpRel" sqltable="CusRcpGrpRel">
    <compute-string expr="ToString([@rcpGroup-id]) + ',' + ToString([@recipient-id])"/>
    <dbindex name="id" unique="true">
      <keyfield xpath="@rcpGroup-id"/>
      <keyfield xpath="@recipient-id"/>
    </dbindex>

    <key internal="true" name="id">
      <keyfield xpath="@rcpGroup-id"/>
      <keyfield xpath="@recipient-id"/>
    </key>

    <dbindex name="rcpGroupId">
      <keyfield xpath="@rcpGroup-id"/>
    </dbindex>
    <dbindex name="recipientId">
      <keyfield xpath="@recipient-id"/>
    </dbindex>

    <element integrity="neutral" label="Recipient" name="recipient" revLink="rcpGrpRel" target="nms:recipient" type="link">
      <join xpath-dst="@id" xpath-src="@recipient-id"/>
    </element>
    <attribute advanced="true" label="Foreign key of 'Recipient' link ('id' field)" name="recipient-id" sqlname="iRecipientId" type="long"/>

    <element integrity="neutral" label="Group" name="rcpGroup" revLink="rcpGrpRel" target="nms:group" type="link">
      <join xpath-dst="@id" xpath-src="@rcpGroup-id"/>
    </element>
    <attribute advanced="true" label="Foreign key of 'Group' link ('id' field)" name="rcpGroup-id" sqlname="iRcpGroupId" type="long"/>
  </element>
</schema>

O script SQL de criação de tabela é o seguinte:

CREATE TABLE CusRcpGrpRel( iRcpGroupId INTEGER NOT NULL Default 0, iRecipientId INTEGER NOT NULL Default 0);
CREATE UNIQUE INDEX CusRcpGrpRel_id ON CusRcpGrpRel(iRcpGroupId, iRecipientId);
CREATE INDEX CusRcpGrpRel_recipientId ON CusRcpGrpRel(iRecipientId);

Este caso de uso demonstra como você pode usar uma tabela de referência existente como uma alternativa aos mecanismos de lista discriminada Adobe Campaign incorporados (enum, userEnum ou dbEnum).

Você também pode usar uma tabela de referência existente como uma lista discriminada em seus schemas. Isso pode ser feito criando um link entre uma tabela e a tabela de referência e adicionando o atributo displayAsField="true".

Neste exemplo, a tabela de referência contém uma lista de nomes bancários e identificadores:

<srcSchema entitySchema="xtk:srcSchema" img="cus:bank16x16.png" label="Bank" mappingType="sql" name="bank" namespace="cus"
xtkschema="xtk:srcSchema">
    <element img="cus:bank16x16.png" label="Banks" name="bank">
        <compute-string expr="@name"/>
        <key name="id">
            <keyfield xpath="@id"/>
        </key>
        <attribute label="Bank Id" name="id" type="short"/>
        <attribute label="Name" length="64" name="name" type="string"/>
     </element>
</srcSchema>

Em qualquer tabela que use essa tabela de referência, defina um link e adicione o atributo displayAsField="true".

<element displayAsField="true" label="Bank" name="bank" target="cus:bank" type="link" noDbIndex="true"/>

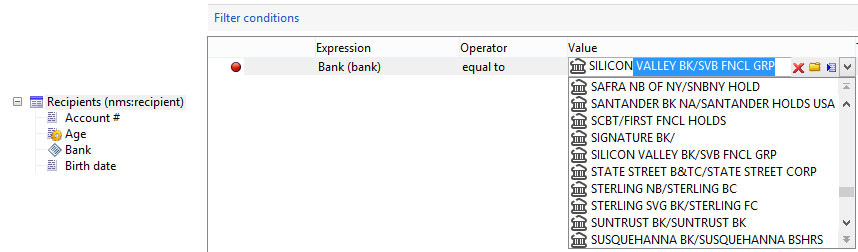

A interface do usuário não exibirá um link, mas um campo. Quando o usuário selecionar esse campo, poderá selecionar um valor na tabela de referência ou usar o recurso de preenchimento automático.

  • Para que o preenchimento automático seja concluído, é necessário definir uma string de computação na tabela de referência.

  • Adicione o atributo noDbIndex="true" na definição do link para impedir que a Adobe Campaign crie um índice nos valores armazenados na tabela de origem do link.
