스키마 편집 사례

표 확장

확장 nms:recipient 스키마 수신자 테이블에서 다음 절차를 적용합니다.

  1. 확장 스키마 만들기(cus:확장)에서 사용할 수 있습니다.

    <srcSchema mappingType="sql" name="extension" namespace="cus" xtkschema="xtk:srcSchema" extendedSchema="nms:recipient">
      <enumeration basetype="string" default="area1" name="area">
        <value label="Zone 1" name="area1"/>
        <value label="Zone 2" name="area2"/>
      </enumeration>

      <element name="extension">
        <dbindex name="area">
          <keyfield xpath="location/@area"/>
        </dbindex>

        <attribute label="Loyalty code" name="fidelity" type="long"/>
        <element name="location">
          <attribute name="area" label="Purchasing zone" type="string" length="50" enum="area"/>
        </element>  </element>
    </srcSchema>


    이 예에서는 인덱싱된 필드(figures​가 추가되고 위치 요소(이미 nms:recipient 스키마)는 열거된 필드( )로 보완됩니다.영역).

    중요

    를 추가해야 합니다 extendedSchema 확장 스키마를 참조할 속성입니다.

  2. 확장 스키마가 nms:recipient 스키마와 추가 데이터가 있는지 여부:

    <schema dependingSchemas="cus:extension" mappingType="sql" name="recipient" namespace="nms" xtkschema="xtk:schema">
      ...
      <enumeration basetype="string" default="area1" name="area">
        <value label="Zone 1" name="area1"/>
        <value label="Zone 2" name="area2"/>
      </enumeration>
      ...
      <element autopk="true" name="recipient" sqltable="NmsRecipient">
        <dbindex name="area">
          <keyfield xpath="location/@area"/>
        </dbindex>

        ...
        <attribute belongsTo="cus:extension" label="Loyalty code" name="fidelity" sqlname="iFidelity" type="long"/>
        <element name="location">
          ...
          <attribute enum="area" label="Purchasing zone" length="50" name="area" sqlname="sArea" type="string"/>
        </element>
        ...
      </element>
    </schema>


    데이터베이스 업데이트 마법사에서 생성된 SQL 스크립트는 다음과 같습니다.

    ALTER TABLE NmsRecipient ADD iFidelity INTEGER;
    UPDATE NmsRecipient SET iFidelity = 0;
    ALTER TABLE NmsRecipient ALTER COLUMN iFidelity SET NOT NULL;ALTER TABLE NmsRecipient ALTER COLUMN iFidelity SET Default 0;
    ALTER TABLE NmsRecipient ADD sArea VARCHAR(50);
    CREATE INDEX NmsRecipient_area ON NmsRecipient(sArea);


연결된 컬렉션 테이블

이 섹션에서는 카디널리티 1-N을 사용하여 수신자 테이블에 연결된 주문 테이블을 만드는 방법을 설명합니다.

테이블 원본 스키마 순서 지정:

<srcSchema label="Order" name="order" namespace="cus" xtkschema="xtk:srcSchema">
  <element autopk="true" name="order">
    <compute-string expr="@number" + '(' + ToString(@date) + ')'/>

    <attribute label="Number" length="128" name="number" type="string"/>
    <attribute desc="Order date" label="Date" name="date" type="datetime" default="GetDate()"/>
    <attribute desc="order total" label="Total" name="total" type="double"/>
    <element label="Recipient" name="recipient" revDesc="Orders associated with this recipient" revIntegrity="own" revLabel="Orders" target="nms:recipient" type="link"/>
  </element>
</srcSchema>

테이블 유형은 다음과 같습니다. 자동 수신자 테이블에 대한 링크의 조인에서 사용할 자동 생성된 기본 키를 만들려면

생성된 스키마:

<schema label="Order" mappingType="sql" name="order" namespace="cus" xtkschema="xtk:schema">
  <element autopk="true" label="Order" name="order" sqltable="CusOrder">
    <compute-string expr="ToString(@date) + ' - ' + @number"/>

    <dbindex name="id" unique="true">
      <keyfield xpath="@id"/>
    </dbindex>

    <key internal="true" name="id">
      <keyfield xpath="@id"/>
    </key>

    <dbindex name="recipientId">
      <keyfield xpath="@recipient-id"/>
    </dbindex>

    <attribute desc="Internal primary key" label="Primary key" name="id" sqlname="iOrderId" type="long"/>
    <attribute label="Number" length="128" name="number" sqlname="sNumber" type="string"/>
    <attribute desc="Order date" label="Date" name="date" sqlname="tsDate" type="datetime"/>
    <attribute desc="order total" label="Total" name="total" sqlname="Total" type="double"/>
    <element label="Recipient" name="recipient" revLink="order" target="nms:recipient" type="link">
      <join xpath-dst="@id" xpath-src="@recipient-id"/>
    </element>
    <attribute advanced="true" label="Foreign key of 'Recipient' link ('id' field)" name="recipient-id" sqlname="iRecipientId" type="long"/>
   </element>
</schema>

테이블 작성 SQL 스크립트는 다음과 같습니다.

CREATE TABLE CusOrder(dTotal DOUBLE PRECISION NOT NULL Default 0, iOrderId INTEGER NOT NULL Default 0, iRecipientId INTEGER NOT NULL Default 0, sNumber VARCHAR(128), tsDate TIMESTAMP Default NULL);
CREATE UNIQUE INDEX CusOrder_id ON CusOrder(iOrderId);
CREATE INDEX CusOrder_recipientId ON CusOrder(iRecipientId);
INSERT INTO CusOrder (iOrderId) VALUES (0);
노트

스크립트 끝에 SQL 명령 INSERT INTO를 사용하면 외부 조인을 시뮬레이션하기 위해 0으로 설정된 식별자 레코드를 삽입할 수 있습니다.

확장 테이블

확장 테이블을 사용하면 연결된 카디널리티 1-1의 테이블에서 기존 테이블의 내용을 확장할 수 있습니다.

확장 테이블의 목적은 테이블에서 지원되는 필드 수에 대한 제한을 방지하거나, 필요할 때 소비되는 데이터가 차지하는 공간을 최적화하는 것입니다.

확장 테이블 스키마 만들기(cus:기능):

<srcSchema mappingType="sql" name="feature" namespace="cus" xtkschema="xtk:srcSchema">
  <element autopk="true" name="feature">
    <attribute label="Children" name="children" type="byte"/>
    <attribute label="Single" name="single" type="boolean"/>
    <attribute label="Spouse first name" length="100" name="spouseFirstName" type="string"/>
  </element>
</srcSchema>

수신자 테이블에 확장 스키마를 만들어 카디널리티 1-1 링크를 추가합니다.

<srcSchema extendedSchema="nms:recipient" label="Recipient" mappingType="sql" name="recipient" namespace="cus" xtkschema="xtk:srcSchema">
  <element name="recipient">
    <element desc="Features" integrity="own" label="Features" name="feature" revCardinality="single" revLink="recipient" target="cus:feature" type="link"/>
  </element>
</srcSchema>
노트

수신자 테이블과 확장 테이블 간의 링크의 정의는 외래 키를 포함하는 스키마에서 채워야 합니다.

확장 테이블을 만들기 위한 SQL 스크립트는 다음과 같습니다.

CREATE TABLE CusFeature(  iChildren NUMERIC(3) NOT NULL Default 0, iFeatureId INTEGER NOT NULL Default 0, iSingle NUMERIC(3) NOT NULL Default 0, sSpouseFirstName VARCHAR(100));
CREATE UNIQUE INDEX CusFeature_id ON CusFeature(iFeatureId);
INSERT INTO CusFeature (iFeatureId) VALUES (0);

받는 사람 테이블 SQL 업데이트 스크립트는 다음과 같습니다.

ALTER TABLE NmsRecipient ADD iFeatureId INTEGER;
UPDATE NmsRecipient SET iFeatureId = 0;
ALTER TABLE NmsRecipient ALTER COLUMN iFeatureId SET NOT NULL;
ALTER TABLE NmsRecipient ALTER COLUMN iFeatureId SET Default 0;
CREATE INDEX NmsRecipient_featureId ON NmsRecipient(iFeatureId);

오버플로 테이블

오버플로 테이블은 확장 테이블(카디널리티 1-1)이지만, 확장할 테이블에 대한 링크의 선언이 오버플로 테이블의 스키마에서 채워집니다.

오버플로 테이블에는 확장할 테이블의 외래 키가 포함되어 있습니다. 따라서 확장할 테이블은 수정되지 않습니다. 두 테이블 간의 관계는 확장할 테이블의 기본 키 값입니다.

오버플로 테이블 스키마 만들기(cus:overflow):

<srcSchema label="Overflow" name="overflow" namespace="cus" xtkschema="xtk:srcSchema">
  <element name="overflow">
    <key internal="true" name="id">
      <keyfield xlink="recipient"/>
    </key>

    <attribute label="Children" name="children" type="byte"/>
    <attribute label="Single" name="single" type="boolean"/>
    <attribute label="Spouse first name" length="100" name="spouseFirstName" type="string"/>
    <element label="Customer" name="recipient" revCardinality="single" revIntegrity="own" revExternalJoin="true" target="nms:recipient" type="link"/>
  </element>
</srcSchema>
노트

오버플로 테이블의 기본 키는 확장할 테이블에 대한 링크입니다(이 예제에서는 "nms:recipient" 스키마).

테이블 작성 SQL 스크립트는 다음과 같습니다.

CREATE TABLE CusOverflow(iChildren NUMERIC(3) NOT NULL Default 0, iRecipientId INTEGER NOT NULL Default 0, iSingle NUMERIC(3) NOT NULL Default 0, sSpouseFirstName VARCHAR(100));
CREATE UNIQUE INDEX CusOverflow2_id ON CusOverflow2(iRecipientId);

관계 테이블

관계 테이블을 사용하면 두 테이블을 카디널리티 N-N과 연결할 수 있습니다. 이 표에는 연결할 테이블의 외래 키만 포함되어 있습니다.

그룹 간 관계 테이블의 예(nms:group) 및 수신자 ( )입니다.nms:recipient).

관계 테이블의 소스 스키마:

<srcSchema name="rcpGrpRel" namespace="cus">
  <element name="rcpGrpRel">
    <key internal="true" name="id">
      <keyfield xlink="rcpGroup"/>
      <keyfield xlink="recipient"/>
    </key>

    <element integrity="neutral" label="Recipient" name="recipient" revDesc="Groups to which this recipient belongs" revIntegrity="own" revLabel="Groups" target="nms:recipient" type="link"/>
    <element integrity="neutral" label="Group" name="rcpGroup" revDesc="Recipients in the group" revIntegrity="own" revLabel="Recipients" revLink="rcpGrpRel" target="nms:group" type="link"/>
  </element>
</srcSchema>

생성된 스키마는 다음과 같습니다.

<schema mappingType="sql" name="rcpGrpRel" namespace="cus" xtkschema="xtk:schema">
  <element name="rcpGrpRel" sqltable="CusRcpGrpRel">
    <compute-string expr="ToString([@rcpGroup-id]) + ',' + ToString([@recipient-id])"/>
    <dbindex name="id" unique="true">
      <keyfield xpath="@rcpGroup-id"/>
      <keyfield xpath="@recipient-id"/>
    </dbindex>

    <key internal="true" name="id">
      <keyfield xpath="@rcpGroup-id"/>
      <keyfield xpath="@recipient-id"/>
    </key>

    <dbindex name="rcpGroupId">
      <keyfield xpath="@rcpGroup-id"/>
    </dbindex>
    <dbindex name="recipientId">
      <keyfield xpath="@recipient-id"/>
    </dbindex>

    <element integrity="neutral" label="Recipient" name="recipient" revLink="rcpGrpRel" target="nms:recipient" type="link">
      <join xpath-dst="@id" xpath-src="@recipient-id"/>
    </element>
    <attribute advanced="true" label="Foreign key of 'Recipient' link ('id' field)" name="recipient-id" sqlname="iRecipientId" type="long"/>

    <element integrity="neutral" label="Group" name="rcpGroup" revLink="rcpGrpRel" target="nms:group" type="link">
      <join xpath-dst="@id" xpath-src="@rcpGroup-id"/>
    </element>
    <attribute advanced="true" label="Foreign key of 'Group' link ('id' field)" name="rcpGroup-id" sqlname="iRcpGroupId" type="long"/>
  </element>
</schema>

테이블 작성 SQL 스크립트는 다음과 같습니다.

CREATE TABLE CusRcpGrpRel( iRcpGroupId INTEGER NOT NULL Default 0, iRecipientId INTEGER NOT NULL Default 0);
CREATE UNIQUE INDEX CusRcpGrpRel_id ON CusRcpGrpRel(iRcpGroupId, iRecipientId);
CREATE INDEX CusRcpGrpRel_recipientId ON CusRcpGrpRel(iRecipientId);

이 사용 사례에서는 기존 참조 테이블을 기본 제공 Adobe Campaign 열거형 메커니즘(열거형, userEnum 또는 dbEnum)의 대체 요소로 사용하는 방법을 보여 줍니다.

기존 참조 테이블을 스키마에서 열거형으로 사용할 수도 있습니다. 테이블과 참조 테이블 간의 링크를 만들고 속성을 추가하여 이 작업을 수행할 수 있습니다 displayAsField="true".

이 예에서 참조 테이블에는 은행 이름과 식별자 목록이 들어 있습니다.

<srcSchema entitySchema="xtk:srcSchema" img="cus:bank16x16.png" label="Bank" mappingType="sql" name="bank" namespace="cus"
xtkschema="xtk:srcSchema">
    <element img="cus:bank16x16.png" label="Banks" name="bank">
        <compute-string expr="@name"/>
        <key name="id">
            <keyfield xpath="@id"/>
        </key>
        <attribute label="Bank Id" name="id" type="short"/>
        <attribute label="Name" length="64" name="name" type="string"/>
     </element>
</srcSchema>

이 참조 테이블을 사용하는 모든 테이블에서 링크를 정의하고 displayAsField="true" 속성을 사용합니다.

<element displayAsField="true" label="Bank" name="bank" target="cus:bank" type="link" noDbIndex="true"/>

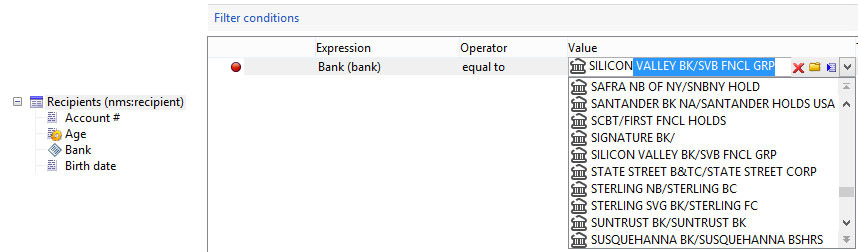

사용자 인터페이스에 링크가 표시되지 않고 필드가 표시됩니다. 사용자가 해당 필드를 선택하면 참조 테이블에서 값을 선택하거나 자동 완료 기능을 사용할 수 있습니다.

  • 자동 완료되도록 하려면 참조 테이블에서 계산 문자열을 정의해야 합니다.

  • 추가 noDbIndex="true" Adobe Campaign이 링크의 소스 테이블에 저장된 값에 대한 인덱스를 생성하지 않도록 하기 위한 링크 정의에서 속성을 사용합니다.
