Ejemplos de la edición de esquemas

Ampliación de una tabla

Para extender la tabla de destinatario de esquema nms:destinatario, aplique el procedimiento siguiente:

  1. Cree el esquema de extensión (cus:extension) con los siguientes datos:

    <srcSchema mappingType="sql" name="extension" namespace="cus" xtkschema="xtk:srcSchema" extendedSchema="nms:recipient">
      <enumeration basetype="string" default="area1" name="area">
        <value label="Zone 1" name="area1"/>
        <value label="Zone 2" name="area2"/>
      </enumeration>

      <element name="extension">
        <dbindex name="area">
          <keyfield xpath="location/@area"/>
        </dbindex>

        <attribute label="Loyalty code" name="fidelity" type="long"/>
        <element name="location">
          <attribute name="area" label="Purchasing zone" type="string" length="50" enum="area"/>
        </element>  </element>
    </srcSchema>


    En este ejemplo, se agrega un campo indexado (fidelidad) y el elemento ubicación (que ya existía en el esquema nms:destinatario) se completa con un campo enumerado (área).

    IMPORTANTE

    Recuerde agregar el atributo expandedSchema para hacer referencia al esquema de extensión.

  2. Compruebe que el esquema extendido es el esquema nms:destinatario y que los datos adicionales están presentes:

    <schema dependingSchemas="cus:extension" mappingType="sql" name="recipient" namespace="nms" xtkschema="xtk:schema">
      ...
      <enumeration basetype="string" default="area1" name="area">
        <value label="Zone 1" name="area1"/>
        <value label="Zone 2" name="area2"/>
      </enumeration>
      ...
      <element autopk="true" name="recipient" sqltable="NmsRecipient">
        <dbindex name="area">
          <keyfield xpath="location/@area"/>
        </dbindex>

        ...
        <attribute belongsTo="cus:extension" label="Loyalty code" name="fidelity" sqlname="iFidelity" type="long"/>
        <element name="location">
          ...
          <attribute enum="area" label="Purchasing zone" length="50" name="area" sqlname="sArea" type="string"/>
        </element>
        ...
      </element>
    </schema>


    La secuencia de comandos SQL generada a partir del asistente para la actualización de la base de datos es la siguiente:

    ALTER TABLE NmsRecipient ADD iFidelity INTEGER;
    UPDATE NmsRecipient SET iFidelity = 0;
    ALTER TABLE NmsRecipient ALTER COLUMN iFidelity SET NOT NULL;ALTER TABLE NmsRecipient ALTER COLUMN iFidelity SET Default 0;
    ALTER TABLE NmsRecipient ADD sArea VARCHAR(50);
    CREATE INDEX NmsRecipient_area ON NmsRecipient(sArea);


Tabla de recopilación vinculada

En esta sección se describe cómo crear una tabla de pedidos vinculada a la tabla de destinatarios con cardinalidad 1-N.

Esquema de origen de tabla de pedido:

<srcSchema label="Order" name="order" namespace="cus" xtkschema="xtk:srcSchema">
  <element autopk="true" name="order">
    <compute-string expr="@number" + '(' + ToString(@date) + ')'/>

    <attribute label="Number" length="128" name="number" type="string"/>
    <attribute desc="Order date" label="Date" name="date" type="datetime" default="GetDate()"/>
    <attribute desc="order total" label="Total" name="total" type="double"/>
    <element label="Recipient" name="recipient" revDesc="Orders associated with this recipient" revIntegrity="own" revLabel="Orders" target="nms:recipient" type="link"/>
  </element>
</srcSchema>

El tipo de tabla es autopk para crear una clave principal generada automáticamente que se utilizará con la unión del vínculo a la tabla de destinatario.

Esquema generado:

<schema label="Order" mappingType="sql" name="order" namespace="cus" xtkschema="xtk:schema">
  <element autopk="true" label="Order" name="order" sqltable="CusOrder">
    <compute-string expr="ToString(@date) + ' - ' + @number"/>

    <dbindex name="id" unique="true">
      <keyfield xpath="@id"/>
    </dbindex>

    <key internal="true" name="id">
      <keyfield xpath="@id"/>
    </key>

    <dbindex name="recipientId">
      <keyfield xpath="@recipient-id"/>
    </dbindex>

    <attribute desc="Internal primary key" label="Primary key" name="id" sqlname="iOrderId" type="long"/>
    <attribute label="Number" length="128" name="number" sqlname="sNumber" type="string"/>
    <attribute desc="Order date" label="Date" name="date" sqlname="tsDate" type="datetime"/>
    <attribute desc="order total" label="Total" name="total" sqlname="Total" type="double"/>
    <element label="Recipient" name="recipient" revLink="order" target="nms:recipient" type="link">
      <join xpath-dst="@id" xpath-src="@recipient-id"/>
    </element>
    <attribute advanced="true" label="Foreign key of 'Recipient' link ('id' field)" name="recipient-id" sqlname="iRecipientId" type="long"/>
   </element>
</schema>

La secuencia de comandos SQL de creación de tabla es la siguiente:

CREATE TABLE CusOrder(dTotal DOUBLE PRECISION NOT NULL Default 0, iOrderId INTEGER NOT NULL Default 0, iRecipientId INTEGER NOT NULL Default 0, sNumber VARCHAR(128), tsDate TIMESTAMP Default NULL);
CREATE UNIQUE INDEX CusOrder_id ON CusOrder(iOrderId);
CREATE INDEX CusOrder_recipientId ON CusOrder(iRecipientId);
INSERT INTO CusOrder (iOrderId) VALUES (0);
NOTA

El comando SQL INSERT INTO al final de la secuencia de comandos permite insertar un registro de identificador definido en 0 para simular uniones externas.

Tabla de extensión

Una tabla de extensión permite ampliar el contenido de una tabla existente en una tabla vinculada de cardinalidad 1-1.

El propósito de una tabla de extensión es evitar limitaciones en el número de campos admitidos en una tabla o optimizar el espacio ocupado por los datos, que se consumen a petición.

Creación del esquema de la tabla de extensión (cus:feature):

<srcSchema mappingType="sql" name="feature" namespace="cus" xtkschema="xtk:srcSchema">
  <element autopk="true" name="feature">
    <attribute label="Children" name="children" type="byte"/>
    <attribute label="Single" name="single" type="boolean"/>
    <attribute label="Spouse first name" length="100" name="spouseFirstName" type="string"/>
  </element>
</srcSchema>

Creación de un esquema de extensión en la tabla de destinatarios para añadir el vínculo de cardinalidad 1-1:

<srcSchema extendedSchema="nms:recipient" label="Recipient" mappingType="sql" name="recipient" namespace="cus" xtkschema="xtk:srcSchema">
  <element name="recipient">
    <element desc="Features" integrity="own" label="Features" name="feature" revCardinality="single" revLink="recipient" target="cus:feature" type="link"/>
  </element>
</srcSchema>
NOTA

La definición del vínculo entre la tabla de destinatario y la tabla de extensión debe rellenarse desde el esquema que contiene la clave externa.

La secuencia de comandos SQL para crear la tabla de extensión es la siguiente:

CREATE TABLE CusFeature(  iChildren NUMERIC(3) NOT NULL Default 0, iFeatureId INTEGER NOT NULL Default 0, iSingle NUMERIC(3) NOT NULL Default 0, sSpouseFirstName VARCHAR(100));
CREATE UNIQUE INDEX CusFeature_id ON CusFeature(iFeatureId);
INSERT INTO CusFeature (iFeatureId) VALUES (0);

El script de actualización SQL de la tabla de destinatario es el siguiente:

ALTER TABLE NmsRecipient ADD iFeatureId INTEGER;
UPDATE NmsRecipient SET iFeatureId = 0;
ALTER TABLE NmsRecipient ALTER COLUMN iFeatureId SET NOT NULL;
ALTER TABLE NmsRecipient ALTER COLUMN iFeatureId SET Default 0;
CREATE INDEX NmsRecipient_featureId ON NmsRecipient(iFeatureId);

Tabla de desbordamiento

Una tabla de desbordamiento es una tabla de extensión (cardinalidad 1-1), pero la declaración del vínculo a la tabla que se va a ampliar se rellena en el esquema de la tabla de desbordamiento.

La tabla de desbordamiento contiene la clave externa de la tabla que se va a ampliar. Por lo tanto, no se modifica el cuadro que debe ampliarse. La relación entre las dos tablas es el valor de la clave principal de la tabla que se va a ampliar.

Creación del esquema de tabla de desbordamiento (cus:overflow):

<srcSchema label="Overflow" name="overflow" namespace="cus" xtkschema="xtk:srcSchema">
  <element name="overflow">
    <key internal="true" name="id">
      <keyfield xlink="recipient"/>
    </key>

    <attribute label="Children" name="children" type="byte"/>
    <attribute label="Single" name="single" type="boolean"/>
    <attribute label="Spouse first name" length="100" name="spouseFirstName" type="string"/>
    <element label="Customer" name="recipient" revCardinality="single" revIntegrity="own" revExternalJoin="true" target="nms:recipient" type="link"/>
  </element>
</srcSchema>
NOTA

La clave principal de la tabla de desbordamiento es el vínculo a la tabla que se va a ampliar (esquema "nms:destinatario" en nuestro ejemplo).

La secuencia de comandos SQL de creación de tabla es la siguiente:

CREATE TABLE CusOverflow(iChildren NUMERIC(3) NOT NULL Default 0, iRecipientId INTEGER NOT NULL Default 0, iSingle NUMERIC(3) NOT NULL Default 0, sSpouseFirstName VARCHAR(100));
CREATE UNIQUE INDEX CusOverflow2_id ON CusOverflow2(iRecipientId);

Tabla de relación

Una tabla de relaciones permite vincular dos tablas con la cardinalidad N-N. Esta tabla contiene solamente las claves externas de las tablas que se van a vincular.

Ejemplo de una tabla de relación entre grupos (nms:group) y destinatarios (nms:destinatario).

Esquema de origen de la tabla de relación:

<srcSchema name="rcpGrpRel" namespace="cus">
  <element name="rcpGrpRel">
    <key internal="true" name="id">
      <keyfield xlink="rcpGroup"/>
      <keyfield xlink="recipient"/>
    </key>

    <element integrity="neutral" label="Recipient" name="recipient" revDesc="Groups to which this recipient belongs" revIntegrity="own" revLabel="Groups" target="nms:recipient" type="link"/>
    <element integrity="neutral" label="Group" name="rcpGroup" revDesc="Recipients in the group" revIntegrity="own" revLabel="Recipients" revLink="rcpGrpRel" target="nms:group" type="link"/>
  </element>
</srcSchema>

El esquema generado es el siguiente:

<schema mappingType="sql" name="rcpGrpRel" namespace="cus" xtkschema="xtk:schema">
  <element name="rcpGrpRel" sqltable="CusRcpGrpRel">
    <compute-string expr="ToString([@rcpGroup-id]) + ',' + ToString([@recipient-id])"/>
    <dbindex name="id" unique="true">
      <keyfield xpath="@rcpGroup-id"/>
      <keyfield xpath="@recipient-id"/>
    </dbindex>

    <key internal="true" name="id">
      <keyfield xpath="@rcpGroup-id"/>
      <keyfield xpath="@recipient-id"/>
    </key>

    <dbindex name="rcpGroupId">
      <keyfield xpath="@rcpGroup-id"/>
    </dbindex>
    <dbindex name="recipientId">
      <keyfield xpath="@recipient-id"/>
    </dbindex>

    <element integrity="neutral" label="Recipient" name="recipient" revLink="rcpGrpRel" target="nms:recipient" type="link">
      <join xpath-dst="@id" xpath-src="@recipient-id"/>
    </element>
    <attribute advanced="true" label="Foreign key of 'Recipient' link ('id' field)" name="recipient-id" sqlname="iRecipientId" type="long"/>

    <element integrity="neutral" label="Group" name="rcpGroup" revLink="rcpGrpRel" target="nms:group" type="link">
      <join xpath-dst="@id" xpath-src="@rcpGroup-id"/>
    </element>
    <attribute advanced="true" label="Foreign key of 'Group' link ('id' field)" name="rcpGroup-id" sqlname="iRcpGroupId" type="long"/>
  </element>
</schema>

La secuencia de comandos SQL de creación de tabla es la siguiente:

CREATE TABLE CusRcpGrpRel( iRcpGroupId INTEGER NOT NULL Default 0, iRecipientId INTEGER NOT NULL Default 0);
CREATE UNIQUE INDEX CusRcpGrpRel_id ON CusRcpGrpRel(iRcpGroupId, iRecipientId);
CREATE INDEX CusRcpGrpRel_recipientId ON CusRcpGrpRel(iRecipientId);

Este caso de uso muestra cómo se puede utilizar una tabla de referencia existente como alternativa a los mecanismos de lista desglosada integrados de Adobe Campaign (enum, userEnum o dbEnum).

También puede utilizar una tabla de referencia existente como lista desglosada en sus esquemas. Esto se puede lograr creando un vínculo entre una tabla y la tabla de referencia, y agregando el atributo displayAsField="true".

En este ejemplo, la tabla de referencia contiene una lista de nombres e identificadores de bancos:

<srcSchema entitySchema="xtk:srcSchema" img="cus:bank16x16.png" label="Bank" mappingType="sql" name="bank" namespace="cus"
xtkschema="xtk:srcSchema">
    <element img="cus:bank16x16.png" label="Banks" name="bank">
        <compute-string expr="@name"/>
        <key name="id">
            <keyfield xpath="@id"/>
        </key>
        <attribute label="Bank Id" name="id" type="short"/>
        <attribute label="Name" length="64" name="name" type="string"/>
     </element>
</srcSchema>

En cualquier tabla que utilice esta tabla de referencia, defina un vínculo y agregue el atributo displayAsField="true".

<element displayAsField="true" label="Bank" name="bank" target="cus:bank" type="link" noDbIndex="true"/>

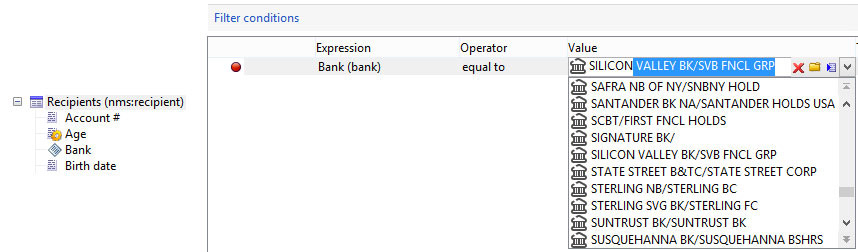

La interfaz de usuario no mostrará un vínculo sino un campo. Cuando el usuario selecciona ese campo, puede seleccionar un valor de la tabla de referencia o utilizar la función de autocompletar.

  • Para que se complete automáticamente, debe definir una cadena de cálculo en la tabla de referencia.

  • Añada el atributo noDbIndex="true" en la definición del vínculo para evitar que Adobe Campaign cree un índice en los valores almacenados en la tabla de origen del vínculo.
