Beispiele für Schemabearbeitung

Erweitern einer Tabelle

Um die Tabelle nms:Empfänger Schema-Empfänger zu erweitern, führen Sie das folgende Verfahren aus:

  1. Erstellen Sie das Erweiterungsschema (cus:extension) mithilfe der folgenden Daten:

    <srcSchema mappingType="sql" name="extension" namespace="cus" xtkschema="xtk:srcSchema" extendedSchema="nms:recipient">
      <enumeration basetype="string" default="area1" name="area">
        <value label="Zone 1" name="area1"/>
        <value label="Zone 2" name="area2"/>
      </enumeration>

      <element name="extension">
        <dbindex name="area">
          <keyfield xpath="location/@area"/>
        </dbindex>

        <attribute label="Loyalty code" name="fidelity" type="long"/>
        <element name="location">
          <attribute name="area" label="Purchasing zone" type="string" length="50" enum="area"/>
        </element>  </element>
    </srcSchema>


    In diesem Beispiel wird ein indiziertes Feld (fidelity) hinzugefügt, und das location-Element (das bereits im Schema nms:Empfänger vorhanden ist) wird durch ein nummeriertes Feld (area) ergänzt.

    WICHTIG

    Denken Sie daran, das Attribut extendedSchema hinzuzufügen, um auf das Erweiterungsschema zu verweisen.

  2. Überprüfen Sie, ob das erweiterte Schema das Schema nms:Empfänger ist und ob die zusätzlichen Daten vorhanden sind:

    <schema dependingSchemas="cus:extension" mappingType="sql" name="recipient" namespace="nms" xtkschema="xtk:schema">
      ...
      <enumeration basetype="string" default="area1" name="area">
        <value label="Zone 1" name="area1"/>
        <value label="Zone 2" name="area2"/>
      </enumeration>
      ...
      <element autopk="true" name="recipient" sqltable="NmsRecipient">
        <dbindex name="area">
          <keyfield xpath="location/@area"/>
        </dbindex>

        ...
        <attribute belongsTo="cus:extension" label="Loyalty code" name="fidelity" sqlname="iFidelity" type="long"/>
        <element name="location">
          ...
          <attribute enum="area" label="Purchasing zone" length="50" name="area" sqlname="sArea" type="string"/>
        </element>
        ...
      </element>
    </schema>


    Das SQL-Skript, das vom Datenbankaktualisierungsassistenten generiert wurde, lautet wie folgt:

    ALTER TABLE NmsRecipient ADD iFidelity INTEGER;
    UPDATE NmsRecipient SET iFidelity = 0;
    ALTER TABLE NmsRecipient ALTER COLUMN iFidelity SET NOT NULL;ALTER TABLE NmsRecipient ALTER COLUMN iFidelity SET Default 0;
    ALTER TABLE NmsRecipient ADD sArea VARCHAR(50);
    CREATE INDEX NmsRecipient_area ON NmsRecipient(sArea);


Verknüpfte Sammlungstabelle

In diesem Abschnitt wird beschrieben, wie Sie eine Bestelltabelle erstellen, die mit der Empfänger-Tabelle mit Kardinalität 1-N verknüpft ist.

Schema der Tabellenquelle ordnen:

<srcSchema label="Order" name="order" namespace="cus" xtkschema="xtk:srcSchema">
  <element autopk="true" name="order">
    <compute-string expr="@number" + '(' + ToString(@date) + ')'/>

    <attribute label="Number" length="128" name="number" type="string"/>
    <attribute desc="Order date" label="Date" name="date" type="datetime" default="GetDate()"/>
    <attribute desc="order total" label="Total" name="total" type="double"/>
    <element label="Recipient" name="recipient" revDesc="Orders associated with this recipient" revIntegrity="own" revLabel="Orders" target="nms:recipient" type="link"/>
  </element>
</srcSchema>

Der Tabellentyp ist autopk, um einen automatisch generierten Primärschlüssel zu erstellen, der vom Verbindungselement des Links zur Empfänger-Tabelle verwendet wird.

Schema generiert:

<schema label="Order" mappingType="sql" name="order" namespace="cus" xtkschema="xtk:schema">
  <element autopk="true" label="Order" name="order" sqltable="CusOrder">
    <compute-string expr="ToString(@date) + ' - ' + @number"/>

    <dbindex name="id" unique="true">
      <keyfield xpath="@id"/>
    </dbindex>

    <key internal="true" name="id">
      <keyfield xpath="@id"/>
    </key>

    <dbindex name="recipientId">
      <keyfield xpath="@recipient-id"/>
    </dbindex>

    <attribute desc="Internal primary key" label="Primary key" name="id" sqlname="iOrderId" type="long"/>
    <attribute label="Number" length="128" name="number" sqlname="sNumber" type="string"/>
    <attribute desc="Order date" label="Date" name="date" sqlname="tsDate" type="datetime"/>
    <attribute desc="order total" label="Total" name="total" sqlname="Total" type="double"/>
    <element label="Recipient" name="recipient" revLink="order" target="nms:recipient" type="link">
      <join xpath-dst="@id" xpath-src="@recipient-id"/>
    </element>
    <attribute advanced="true" label="Foreign key of 'Recipient' link ('id' field)" name="recipient-id" sqlname="iRecipientId" type="long"/>
   </element>
</schema>

Das SQL-Skript zur Tabellenerstellung lautet wie folgt:

CREATE TABLE CusOrder(dTotal DOUBLE PRECISION NOT NULL Default 0, iOrderId INTEGER NOT NULL Default 0, iRecipientId INTEGER NOT NULL Default 0, sNumber VARCHAR(128), tsDate TIMESTAMP Default NULL);
CREATE UNIQUE INDEX CusOrder_id ON CusOrder(iOrderId);
CREATE INDEX CusOrder_recipientId ON CusOrder(iRecipientId);
INSERT INTO CusOrder (iOrderId) VALUES (0);
HINWEIS

Mit dem SQL-Befehl INSERT INTO am Ende des Skripts können Sie einen Bezeichnerdatensatz mit dem Wert 0 einfügen, um äußere Verbindungen zu simulieren.

Erweiterungstabelle

Mit einer Erweiterungstabelle können Sie den Inhalt einer vorhandenen Tabelle in einer verknüpften Tabelle mit Kardinalität 1-1 erweitern.

Eine Erweiterungstabelle soll Beschränkungen der Anzahl der in einer Tabelle unterstützten Felder vermeiden oder den von den Daten belegten Platz optimieren, der bei Bedarf genutzt wird.

Erstellen des Schemas der Erweiterungstabelle (cus:feature):

<srcSchema mappingType="sql" name="feature" namespace="cus" xtkschema="xtk:srcSchema">
  <element autopk="true" name="feature">
    <attribute label="Children" name="children" type="byte"/>
    <attribute label="Single" name="single" type="boolean"/>
    <attribute label="Spouse first name" length="100" name="spouseFirstName" type="string"/>
  </element>
</srcSchema>

Erstellen eines Erweiterungsschemas auf der Tabelle "Empfänger", um den Link Kardinalität 1-1 hinzuzufügen:

<srcSchema extendedSchema="nms:recipient" label="Recipient" mappingType="sql" name="recipient" namespace="cus" xtkschema="xtk:srcSchema">
  <element name="recipient">
    <element desc="Features" integrity="own" label="Features" name="feature" revCardinality="single" revLink="recipient" target="cus:feature" type="link"/>
  </element>
</srcSchema>
HINWEIS

Die Definition des Links zwischen der Empfänger-Tabelle und der Erweiterungstabelle muss aus dem Schema mit dem Fremdschlüssel gefüllt werden.

Das SQL-Skript zum Erstellen der Erweiterungstabelle lautet wie folgt:

CREATE TABLE CusFeature(  iChildren NUMERIC(3) NOT NULL Default 0, iFeatureId INTEGER NOT NULL Default 0, iSingle NUMERIC(3) NOT NULL Default 0, sSpouseFirstName VARCHAR(100));
CREATE UNIQUE INDEX CusFeature_id ON CusFeature(iFeatureId);
INSERT INTO CusFeature (iFeatureId) VALUES (0);

Das SQL-Aktualisierungsskript für die Empfänger-Tabelle lautet wie folgt:

ALTER TABLE NmsRecipient ADD iFeatureId INTEGER;
UPDATE NmsRecipient SET iFeatureId = 0;
ALTER TABLE NmsRecipient ALTER COLUMN iFeatureId SET NOT NULL;
ALTER TABLE NmsRecipient ALTER COLUMN iFeatureId SET Default 0;
CREATE INDEX NmsRecipient_featureId ON NmsRecipient(iFeatureId);

Überlauftabelle

Eine Überlauftabelle ist eine Erweiterungstabelle (Kardinalität 1-1), aber die Deklaration des Links zur zu der zu verlängernden Tabelle wird im Schema der Überlauftabelle gefüllt.

Die Überlauftabelle enthält den Fremdschlüssel für die Tabelle, die erweitert werden soll. Die zu verlängernde Tabelle wird daher nicht geändert. Das Verhältnis zwischen den beiden Tabellen ist der Wert des Primärschlüssels der zu verlängernden Tabelle.

Erstellen des Schemas für die Überlauftabelle (cus:overflow):

<srcSchema label="Overflow" name="overflow" namespace="cus" xtkschema="xtk:srcSchema">
  <element name="overflow">
    <key internal="true" name="id">
      <keyfield xlink="recipient"/>
    </key>

    <attribute label="Children" name="children" type="byte"/>
    <attribute label="Single" name="single" type="boolean"/>
    <attribute label="Spouse first name" length="100" name="spouseFirstName" type="string"/>
    <element label="Customer" name="recipient" revCardinality="single" revIntegrity="own" revExternalJoin="true" target="nms:recipient" type="link"/>
  </element>
</srcSchema>
HINWEIS

Der Hauptschlüssel der Überlauftabelle ist der Link zur zu erweiternden Tabelle ("nms:Empfänger"-Schema in unserem Beispiel).

Das SQL-Skript zur Tabellenerstellung lautet wie folgt:

CREATE TABLE CusOverflow(iChildren NUMERIC(3) NOT NULL Default 0, iRecipientId INTEGER NOT NULL Default 0, iSingle NUMERIC(3) NOT NULL Default 0, sSpouseFirstName VARCHAR(100));
CREATE UNIQUE INDEX CusOverflow2_id ON CusOverflow2(iRecipientId);

Beziehungstabelle

Mit einer Beziehungstabelle können Sie zwei Tabellen mit Kardinalität N-N verknüpfen. Diese Tabelle enthält nur die Fremdschlüssel der Tabellen, die verknüpft werden sollen.

Beispiel für eine Beziehungstabelle zwischen Gruppen (nms:group) und Empfängern (nms:Empfänger).

Quell-Schema der Beziehungstabelle:

<srcSchema name="rcpGrpRel" namespace="cus">
  <element name="rcpGrpRel">
    <key internal="true" name="id">
      <keyfield xlink="rcpGroup"/>
      <keyfield xlink="recipient"/>
    </key>

    <element integrity="neutral" label="Recipient" name="recipient" revDesc="Groups to which this recipient belongs" revIntegrity="own" revLabel="Groups" target="nms:recipient" type="link"/>
    <element integrity="neutral" label="Group" name="rcpGroup" revDesc="Recipients in the group" revIntegrity="own" revLabel="Recipients" revLink="rcpGrpRel" target="nms:group" type="link"/>
  </element>
</srcSchema>

Das generierte Schema lautet wie folgt:

<schema mappingType="sql" name="rcpGrpRel" namespace="cus" xtkschema="xtk:schema">
  <element name="rcpGrpRel" sqltable="CusRcpGrpRel">
    <compute-string expr="ToString([@rcpGroup-id]) + ',' + ToString([@recipient-id])"/>
    <dbindex name="id" unique="true">
      <keyfield xpath="@rcpGroup-id"/>
      <keyfield xpath="@recipient-id"/>
    </dbindex>

    <key internal="true" name="id">
      <keyfield xpath="@rcpGroup-id"/>
      <keyfield xpath="@recipient-id"/>
    </key>

    <dbindex name="rcpGroupId">
      <keyfield xpath="@rcpGroup-id"/>
    </dbindex>
    <dbindex name="recipientId">
      <keyfield xpath="@recipient-id"/>
    </dbindex>

    <element integrity="neutral" label="Recipient" name="recipient" revLink="rcpGrpRel" target="nms:recipient" type="link">
      <join xpath-dst="@id" xpath-src="@recipient-id"/>
    </element>
    <attribute advanced="true" label="Foreign key of 'Recipient' link ('id' field)" name="recipient-id" sqlname="iRecipientId" type="long"/>

    <element integrity="neutral" label="Group" name="rcpGroup" revLink="rcpGrpRel" target="nms:group" type="link">
      <join xpath-dst="@id" xpath-src="@rcpGroup-id"/>
    </element>
    <attribute advanced="true" label="Foreign key of 'Group' link ('id' field)" name="rcpGroup-id" sqlname="iRcpGroupId" type="long"/>
  </element>
</schema>

Das SQL-Skript zur Tabellenerstellung lautet wie folgt:

CREATE TABLE CusRcpGrpRel( iRcpGroupId INTEGER NOT NULL Default 0, iRecipientId INTEGER NOT NULL Default 0);
CREATE UNIQUE INDEX CusRcpGrpRel_id ON CusRcpGrpRel(iRcpGroupId, iRecipientId);
CREATE INDEX CusRcpGrpRel_recipientId ON CusRcpGrpRel(iRecipientId);

In diesem Verwendungsfall wird veranschaulicht, wie Sie eine vorhandene Referenztabelle als Alternative zu den integrierten Auflistungen von Adobe Campaignen (enum, userEnum oder dbEnum) verwenden können.

Sie können eine vorhandene Referenztabelle auch als Auflistung in Ihren Schemas verwenden. Dies kann erreicht werden, indem eine Verknüpfung zwischen einer Tabelle und der Referenztabelle erstellt und das Attribut displayAsField="true" hinzugefügt wird.

In diesem Beispiel enthält die Referenztabelle eine Liste von Banknamen und -kennungen:

<srcSchema entitySchema="xtk:srcSchema" img="cus:bank16x16.png" label="Bank" mappingType="sql" name="bank" namespace="cus"
xtkschema="xtk:srcSchema">
    <element img="cus:bank16x16.png" label="Banks" name="bank">
        <compute-string expr="@name"/>
        <key name="id">
            <keyfield xpath="@id"/>
        </key>
        <attribute label="Bank Id" name="id" type="short"/>
        <attribute label="Name" length="64" name="name" type="string"/>
     </element>
</srcSchema>

Definieren Sie in jeder Tabelle, die diese Referenztabelle verwendet, einen Link und fügen Sie das Attribut displayAsField="true" hinzu.

<element displayAsField="true" label="Bank" name="bank" target="cus:bank" type="link" noDbIndex="true"/>

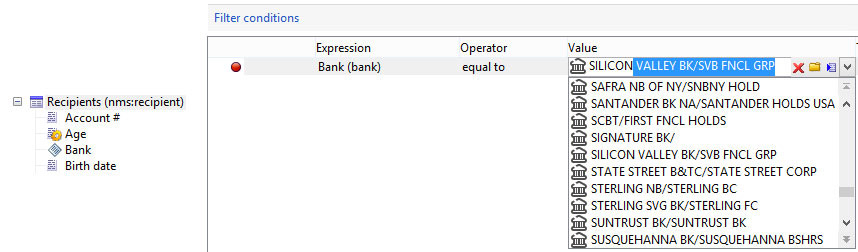

Die Benutzeroberfläche zeigt keinen Link, sondern ein Feld an. Wenn der Benutzer dieses Feld auswählt, kann er einen Wert aus der Referenztabelle auswählen oder die Funktion zum automatischen Ausfüllen verwenden.

  • Damit sie automatisch ausgefüllt werden kann, müssen Sie eine Zeichenfolge in der Referenztabelle definieren.

  • hinzufügen Sie das Attribut noDbIndex="true" in der Linkdefinition, um zu verhindern, dass Adobe Campaign einen Index für die in der Quelltabelle des Links gespeicherten Werte erstellt.
