用例:监督工作流

此用例详细介绍了如何创建工作流,它允许您监视“已暂停”、“已停止”或“有错误”的一组工作流的状态。

其目的是:

  • 使用工作流来监视一组业务工作流。
  • 通过“投放”活动向主管发送消息。

要监视一组工作流的状态,您需要执行以下步骤:

  1. 创建监视工作流。
  2. 编写JavaScript以确定工作流是暂停、停止还是出错。
  3. 创建​Test​活动。
  4. 准备投放模板。
注意

除了工作流之外,活动​工作流热图​还允许您详细分析当前运行的工作流。 有关详细信息,请参阅专用部分

有关如何​监视工作流执行​的详细信息,请参阅本节

第1步:创建监视工作流

我们要监视的工作流文件夹是存储在​管理>生产>技术工作流​节点中的​"CustomWorkflows"​文件夹。 此文件夹包含一组业务工作流。

监视工作流​存储在技术工作流文件夹的根目录下。 使用的标签为​"Monitoring"

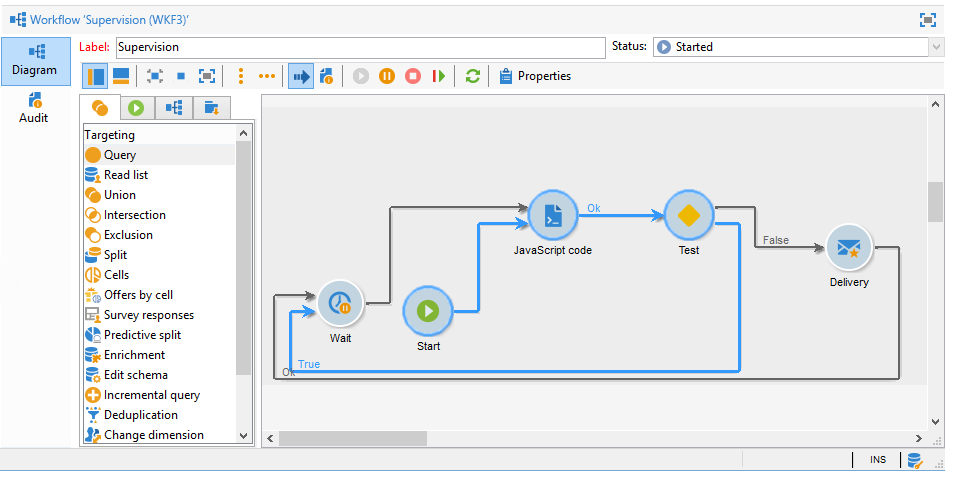

以下模式显示了活动的顺序:

此工作流由以下部分组成:

  • a "开始"​活动。
  • a "JavaScript code"​负责分析业务工作流文件夹的活动。
  • a "Test"​活动向主管发送投放或重新开始工作流。
  • a "投放"​负责消息布局的活动。
  • a "wait"​活动,用于控制工作流迭代之间的提前期。

第2步:编写JavaScript

JavaScript代码的第一部分与​查询(queryDef)​一致,它允许您用“pause”(@state == 13)、“error”(@failed == 1)或“stopped”(@state == 20)状态标识工作流。

在以下条件下,将提供要监视的工作流文件夹的​内部名称:

<condition boolOperator="AND" expr="[folder/@name] = 'Folder20'" internalId="1"/>
var strError = "";
var strPaused = "";
var strStop = "";

var queryWkfError = xtk.queryDef.create(
  <queryDef schema="xtk:workflow" operation="select">
    <select>
      <node expr="@internalName"/>
      <node expr="@state"/>
      <node expr="@label"/>
      <node expr="@failed"/>
      <node expr="@state"/>
    </select>
    <where id="12837805386">
      <condition boolOperator="AND" expr="[folder/@name] = 'Folder20'" internalId="1"/>
        <condition boolOperator="AND" internalId="2">
          <condition boolOperator="OR" expr="@state = 20" internalId="3"/>
          <condition expr="@state = 13" internalId="4"/>
        </condition>
    </where>
  </queryDef>
);
var ndWkfError = queryWkfError.ExecuteQuery();

JavaScript代码的第二部分允许您根据在查询期间恢复的状态,为每个工作流​显示一条消息。

注意

创建的字符串必须加载到工作流的事件变量中。

for each ( var wkf in ndWkfError.workflow )
{
  if ( wkf.@state == 13 )  // Status 13 = paused
  {
    if ( wkf.@failed == 1 )
      strError += "<li>Workflow '" + wkf.@internalName + "' with the label '" + wkf.@label + "'</li>";
    else
      strPaused += "<li>Workflow '" + wkf.@internalName + "' with the label '" + wkf.@label + "'</li>";
  }

  if ( wkf.@state == 20 )  // Status 20 = stop
    strStop += "<li>Workflow '" + wkf.@internalName + "' with the label '" + wkf.@label + "'</li>";
}

vars.strWorkflowError = strError;
vars.strWorkflowPaused = strPaused;
vars.strWorkflowStop = strStop;

第3步:创建“Test”活动

“测试”活动允许您根据“等待”活动确定是需要发送投放还是需要运行另一个周期。

如果三个投放变量“vars.strWorkflowError”、“vars.strWorkflowPaused”或“vars.strWorkflowStop”中的至少一个为非void,则会向主管​发送事件。

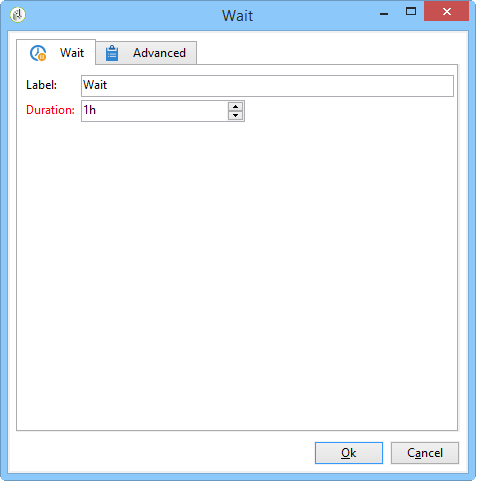

可以配置“等待”活动,以定期间隔重新开始监视工作流。 对于此用例, 等待时间设置为1小时

第4步:准备投放

“投放”活动基于存储在​资源>模板>投放模板​节点中的​投放模板

此模板必须包括:

  • 主管的电子邮件地址

  • 用于 插入个性化文本的HTML内容。

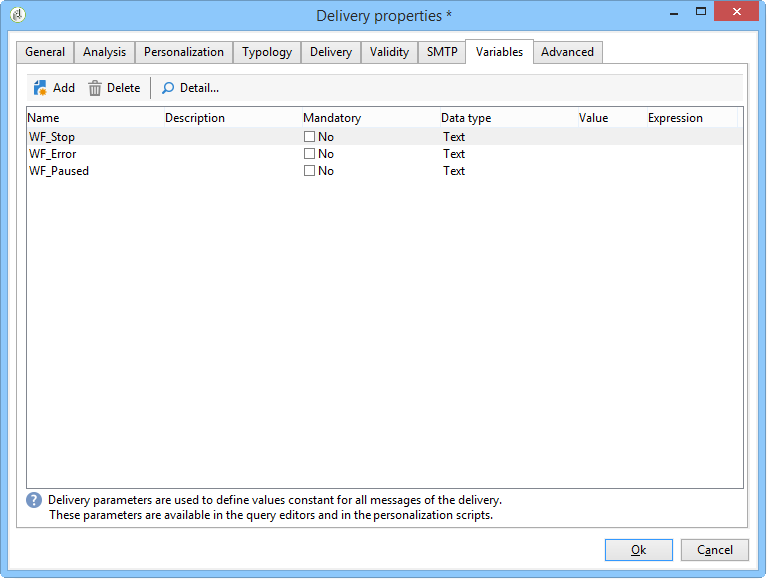

    声明的三个变量(WF_Stop、WF_Paused、WF_Error)与三个工作流事件变量匹配。

    这些变量必须在投放模板属性的​变量​选项卡中声明。

    要恢复​工作流事件变量​的内容,您需要声明特定于将使用JavaScript代码返回的值初始化的投放的变量。

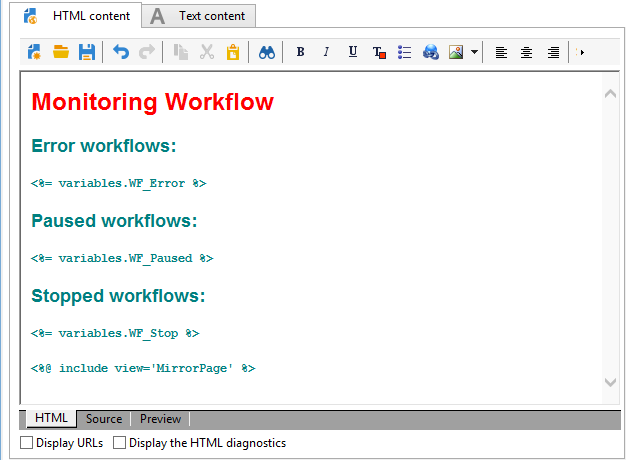

    该投放模板具有以下内容:

创建并批准模板后,您需要将​投放​活动配置为:

  • 将“投放”活动链接到之前创建的投放模板。
  • 将工作流的事件变量链接到特定于投放模板的变量。

多次 — 单击​投放​活动并选择以下选项:

  • 投放:选择“新建”(从模板​创建),然后选择之前创建的投放模板。

  • 对于​收件人和Content​字段,选择​在投放​中指定。

  • 要执行的操作:选择​准备并开始

  • 取消选中​处理错误​选项。

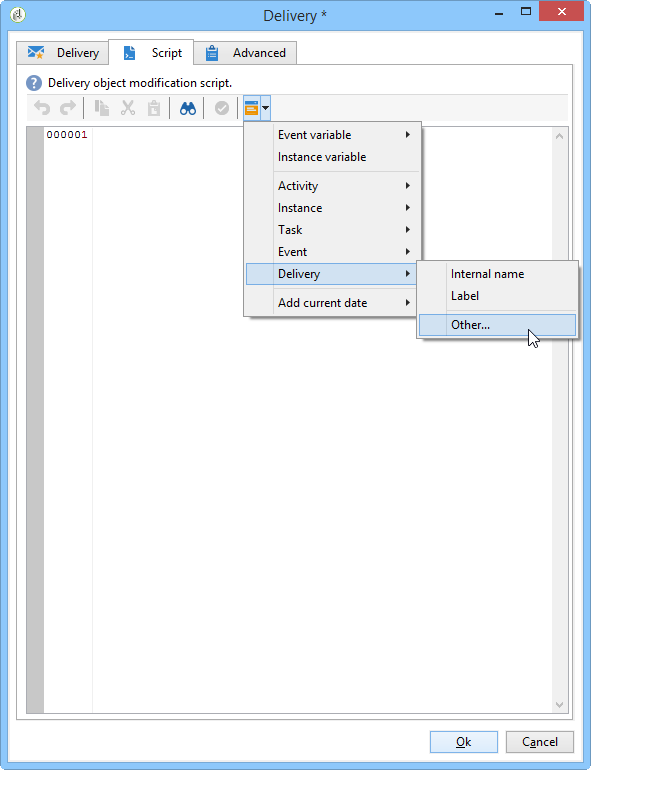

  • 转到​投放​活动的​脚本​选项卡,通过个性化字段菜单添加三个​字符串​类型变量。

    声明的三个变量是:

    delivery.variables._var[0].stringValue = vars.strWorkflowError;
    delivery.variables._var[1].stringValue = vars.strWorkflowPaused;
    delivery.variables._var[2].stringValue = vars.strWorkflowStop;

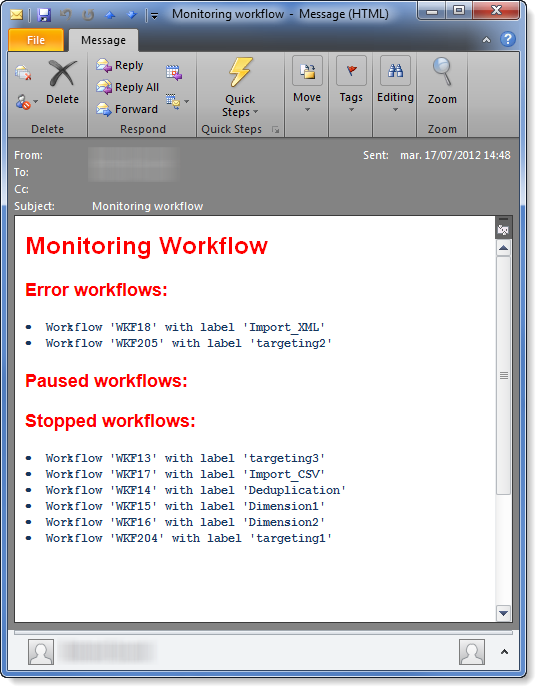

启动此监视工作流后,它会向收件人发送以下摘要:
