사용 사례: 워크플로우 관리

이 사용 사례에서는 "일시 중지됨", "중지됨" 또는 "오류 발생"인 워크플로우 집합의 상태를 모니터링할 수 있는 워크플로우 만들기에 대해 자세히 설명합니다.

이것의 목적은 다음과 같습니다.

  • 워크플로우를 사용하여 비즈니스 워크플로우 그룹을 모니터링합니다.
  • 배달 활동을 통해 감독자에게 메시지를 보냅니다.

워크플로우 세트의 상태를 모니터링하려면 다음 단계를 수행해야 합니다.

  1. 모니터링 워크플로우를 만듭니다.
  2. 워크플로우의 일시 중지, 중지 또는 오류 여부를 판별하려면 JavaScript를 작성합니다.
  3. Test 활동을 만듭니다.
  4. 게재 템플릿을 준비합니다.
노트

워크플로우 외에도 캠페인 워크플로우 Heatmap​을 사용하면 현재 실행 중인 워크플로우의 세부 정보에서 분석할 수 있습니다. 자세한 내용은 전용 섹션을 참조하십시오.

워크플로우의 실행을 모니터링하는 방법에 대한 자세한 내용은 이 섹션을 참조하십시오.

1단계: 모니터링 워크플로우 만들기

모니터링할 워크플로우 폴더는 관리 > 프로덕션 > 기술 워크플로우 노드에 저장된 "CustomWorkflows" 폴더입니다. 이 폴더에는 비즈니스 워크플로우가 포함되어 있습니다.

모니터링 워크플로우​는 기술 워크플로우 폴더의 루트에 저장됩니다. 사용된 레이블은 "Monitoring"​입니다.

다음 스키마는 활동의 시퀀스를 보여줍니다.

이 워크플로우는 다음과 같이 구성됩니다.

  • "시작" 활동.
  • 비즈니스 워크플로우 폴더 분석을 담당하는 "JavaScript 코드" 활동.
  • "Test" 활동을 통해 감리자에게 게재를 보내거나 워크플로우를 다시 시작합니다.
  • 메시지 레이아웃을 담당하는 "배달" 활동.
  • 워크플로우 반복 간의 리드 타임을 제어하는 "Wait" 활동.

2단계: JavaScript 작성

JavaScript 코드의 첫 번째 부분은 "pause"(@state = 13), "error"(@failed = 1) 또는 "stoped"(@state = 20) 상태로 워크플로우를 식별할 수 있는 쿼리(queryDef)​와 일치합니다.

모니터링할 워크플로우 폴더의 내부 이름​은 다음과 같은 조건에 있습니다.

<condition boolOperator="AND" expr="[folder/@name] = 'Folder20'" internalId="1"/>
var strError = "";
var strPaused = "";
var strStop = "";

var queryWkfError = xtk.queryDef.create(
  <queryDef schema="xtk:workflow" operation="select">
    <select>
      <node expr="@internalName"/>
      <node expr="@state"/>
      <node expr="@label"/>
      <node expr="@failed"/>
      <node expr="@state"/>
    </select>
    <where id="12837805386">
      <condition boolOperator="AND" expr="[folder/@name] = 'Folder20'" internalId="1"/>
        <condition boolOperator="AND" internalId="2">
          <condition boolOperator="OR" expr="@state = 20" internalId="3"/>
          <condition expr="@state = 13" internalId="4"/>
        </condition>
    </where>
  </queryDef>
);
var ndWkfError = queryWkfError.ExecuteQuery();

JavaScript 코드의 두 번째 부분에서는 쿼리 중에 복구된 상태에 따라 각 워크플로우​에 대한 메시지를 표시할 수 있습니다.

노트

만든 문자열은 워크플로우의 이벤트 변수에 로드해야 합니다.

for each ( var wkf in ndWkfError.workflow )
{
  if ( wkf.@state == 13 )  // Status 13 = paused
  {
    if ( wkf.@failed == 1 )
      strError += "<li>Workflow '" + wkf.@internalName + "' with the label '" + wkf.@label + "'</li>";
    else
      strPaused += "<li>Workflow '" + wkf.@internalName + "' with the label '" + wkf.@label + "'</li>";
  }

  if ( wkf.@state == 20 )  // Status 20 = stop
    strStop += "<li>Workflow '" + wkf.@internalName + "' with the label '" + wkf.@label + "'</li>";
}

vars.strWorkflowError = strError;
vars.strWorkflowPaused = strPaused;
vars.strWorkflowStop = strStop;

3단계: 테스트 활동 만들기

테스트 활동을 사용하면 게재를 전송해야 하는지 또는 모니터링 워크플로우가 "대기" 활동을 기반으로 다른 주기를 실행해야 하는지 여부를 결정할 수 있습니다.

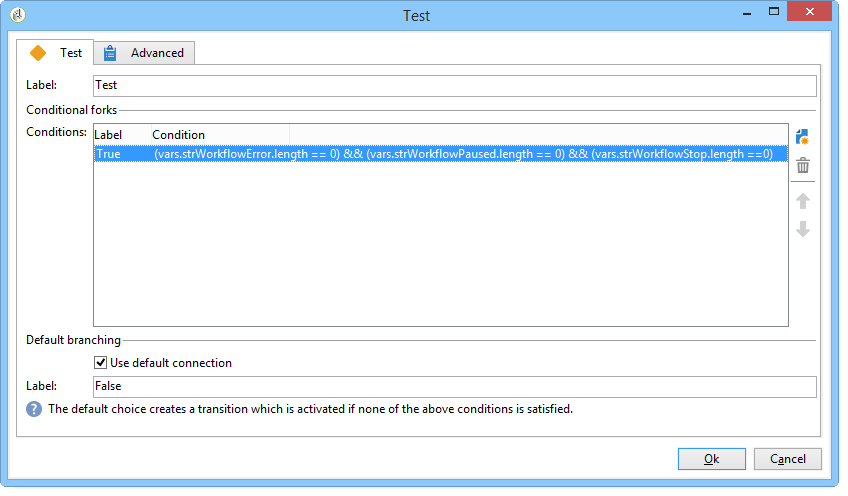

세 개의 이벤트 변수 "vars.strWorkflowError", "vars.strWorkflowPaused" 또는 "vars.strWorkflowStop"이 void가 아닌 경우 수퍼바이저 에 게재를 보냅니다.

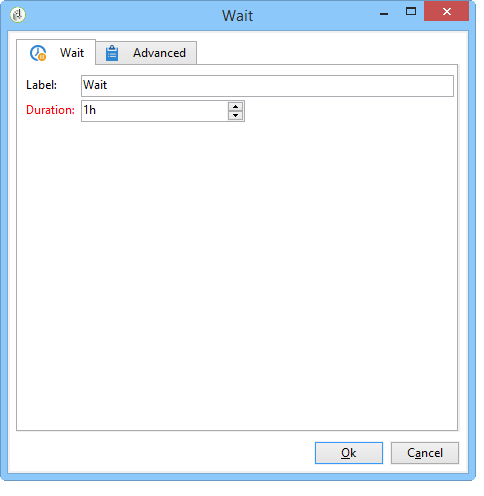

모니터링 워크플로우를 정기적으로 다시 시작하도록 "대기" 활동을 구성할 수 있습니다. 이 사용 사례에서는 대기 시간이 1시간​으로 설정됩니다.

4단계: 게재 준비

배달 활동은 리소스 > 템플릿 > 배달 템플릿 노드에 저장된 배달 템플릿​을 기반으로 합니다.

이 템플릿에는 다음이 포함되어야 합니다.

  • 관리자의 이메일 주소입니다.

  • 개인화된 텍스트를 삽입하기 위한 HTML 콘텐츠.

    선언된 세 개의 변수(WF_Stop, WF_Paused, WF_Error)는 세 개의 워크플로우 이벤트 변수와 일치합니다.

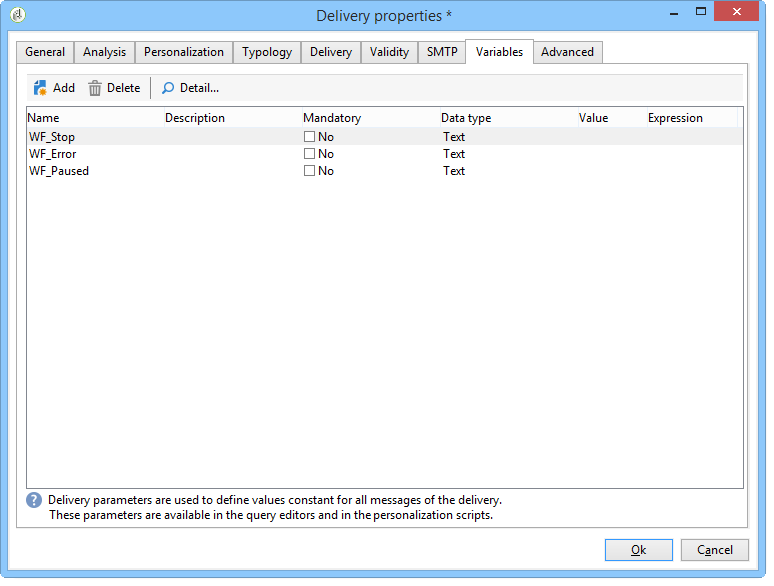

    이러한 변수는 게재 템플릿 속성의 변수 탭에서 선언해야 합니다.

    워크플로우 이벤트 변수의 컨텐츠를 복구하려면 JavaScript 코드에서 반환한 값으로 초기화할 게재에 대한 변수를 선언해야 합니다.

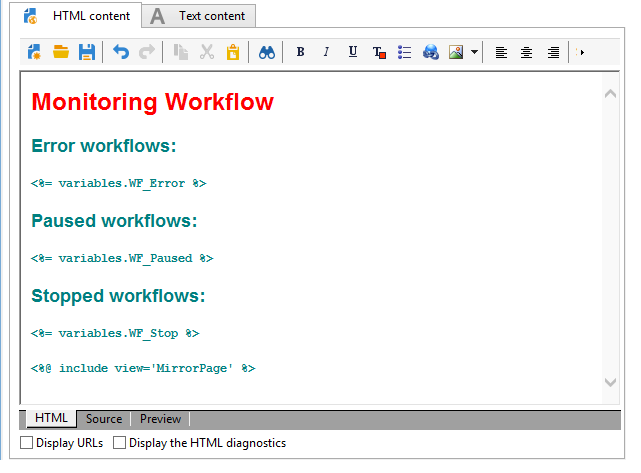

    게재 템플릿에는 다음 컨텐츠가 있습니다.

템플릿이 생성되어 승인되면 배달 활동을 구성해야 합니다.

  • "배달" 활동을 이전에 만든 게재 템플릿에 연결합니다.
  • 워크플로우의 이벤트 변수를 게재 템플릿과 관련된 변수에 연결합니다.

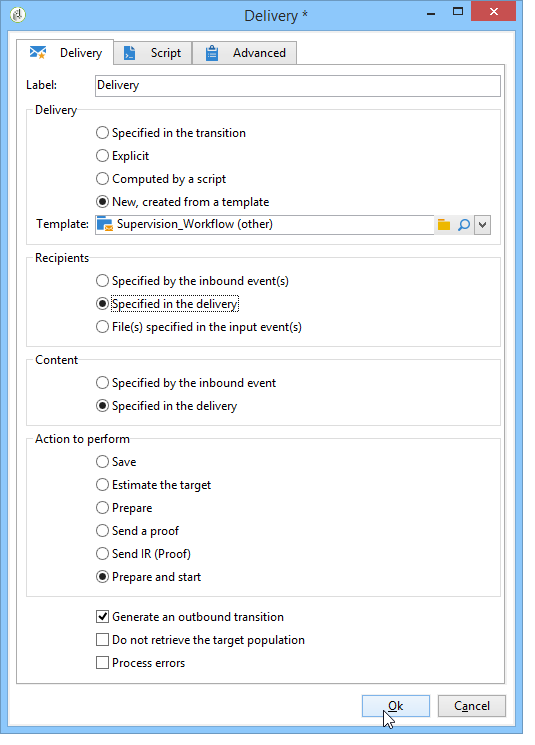

배달 활동을 두 번 클릭하고 다음 옵션을 선택합니다.

  • 배달: 템플릿​에서 생성된 새로 만들기를 선택하고 이전에 만든 게재 템플릿을 선택합니다.

  • 수신자 및 콘텐츠 필드의 경우 게재​에 지정됨 을 선택합니다.

  • 실행할 작업: 준비 및 시작​을 선택합니다.

  • 오류 처리 옵션의 선택을 취소합니다.

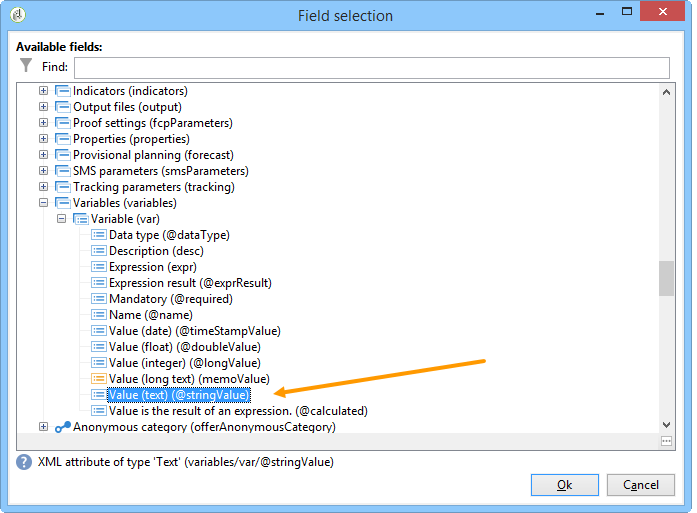

  • 배달 활동의 스크립트 탭으로 이동하여 개인화 필드 메뉴를 통해 세 개의 문자 문자열 유형 변수를 추가합니다.

    선언된 세 가지 변수는 다음과 같습니다.

    delivery.variables._var[0].stringValue = vars.strWorkflowError;
    delivery.variables._var[1].stringValue = vars.strWorkflowPaused;
    delivery.variables._var[2].stringValue = vars.strWorkflowStop;

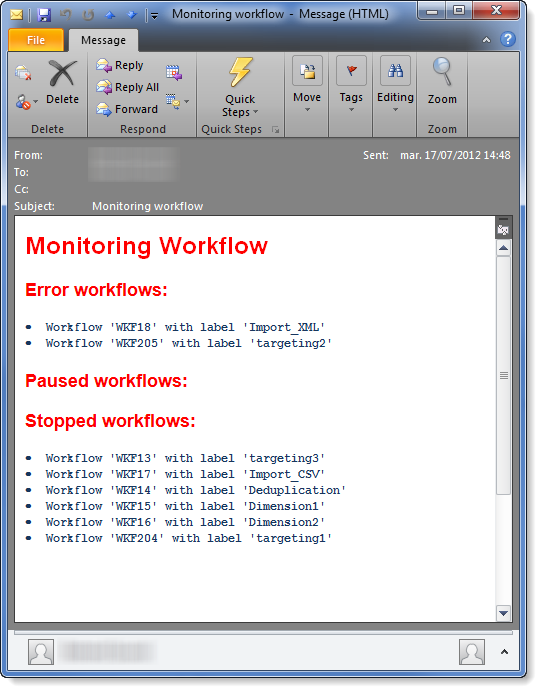

이 모니터링 워크플로우가 실행되면 수신자에게 다음 요약을 전송합니다.
