Jump (ponto inicial e ponto final)

Os objetos gráficos do tipo Jump são usados para melhorar a leitura de um diagrama complexo, especialmente que contenha transições cruzadas.

Jumps são transições sem setas.

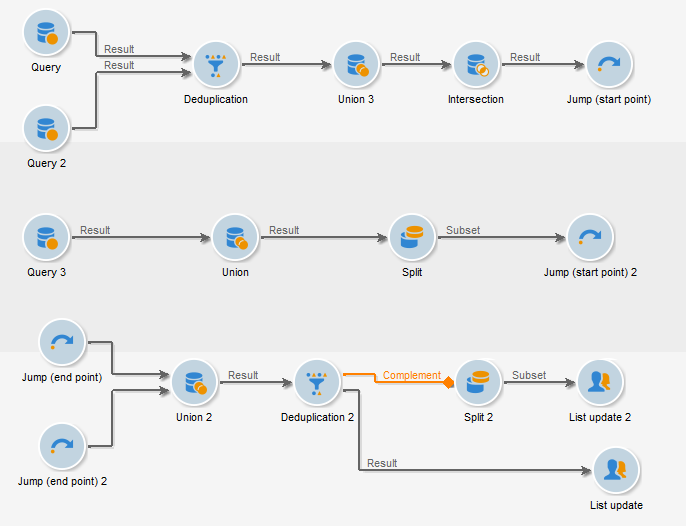

Elas vão de uma atividade para outra, como no exemplo a seguir:

Para cada transição de tipo "ponto inicial", uma transição de tipo "ponto final" deve ser posicionada.

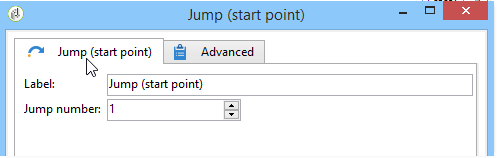

É possível inserir vários pontos iniciais e pontos finais no mesmo workflow. Eles são identificados por um número que deve ser inserido nos parâmetros:

Para melhorar a legibilidade do diagrama, é possível alterar a imagem associada aos saltos para exibir o número relacionado. Consulte Gerenciamento de imagens de atividades.
