Alterar imagens de atividade

As imagens usadas nos diagramas dos vários workflows podem ser alteradas. No entanto, elas devem estar em conformidade com determinadas restrições. Estes são os estágios de implementação:

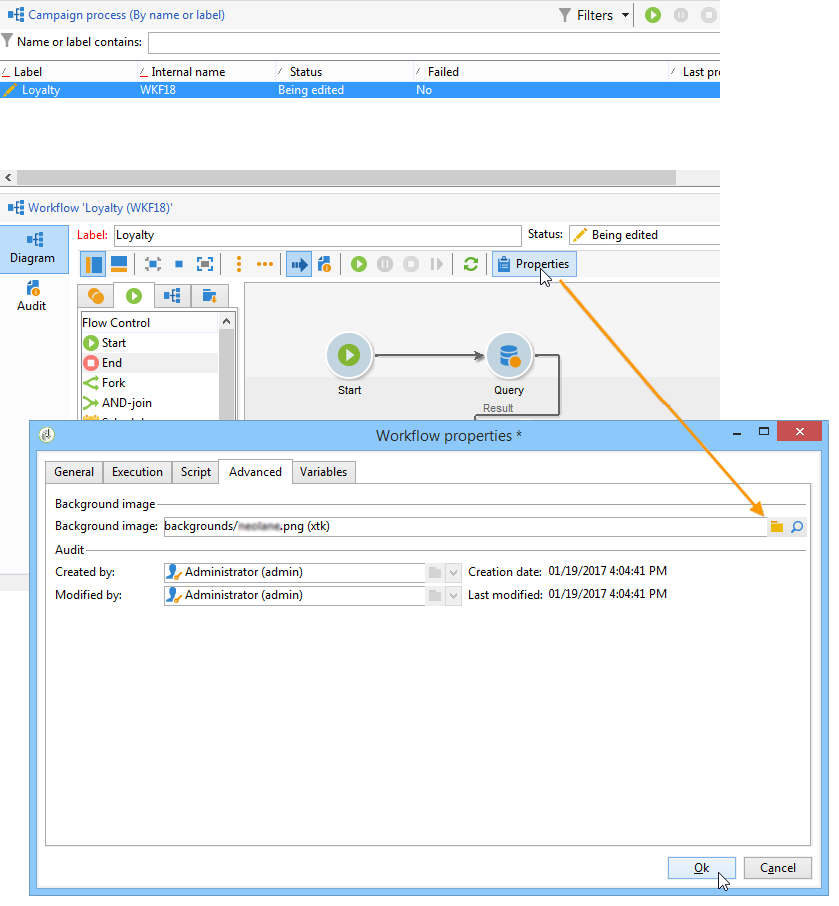

  • Para alterar a imagem de fundo, selecione o workflow de direcionamento desejado e clique na guia Properties.

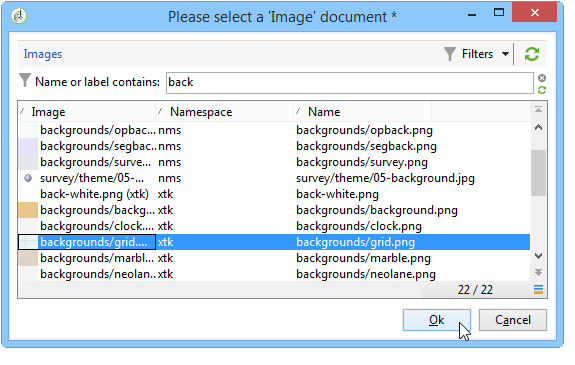

    Para selecionar a imagem a ser usada, clique no ícone Select link à direita do campo Background image.

    OBSERVAÇÃO

    A largura em pixels da imagem do plano de fundo deve ser em múltiplo de 4.

    O ícone Edit link permite visualizar a imagem selecionada.

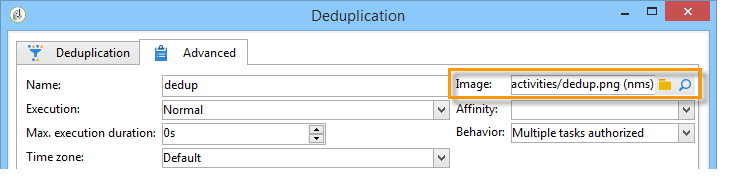

  • Para alterar a imagem associada a uma atividade, clique duas vezes no objeto e, em seguida, clique na guia Advanced.

    Para selecionar a imagem a ser usada, clique no ícone Select link à direita do campo Image.

    O ícone Edit link permite visualizar a imagem selecionada.

OBSERVAÇÃO

As imagens salvas no nó Administration > Configuration > Images da árvore estão disponíveis para seleção.

As imagens devem estar no formato PNG, com 48x48 pixels, 16 milhões de cores e um plano de fundo transparente.
