Ändern von Aktivitätsbildern

Letzte Aktualisierung: 2023-08-16
  • Themen:
  • Workflows
    Weitere Informationen zu diesem Thema

Die in Workflow-Diagrammen verwendeten Bilder können angepasst werden. Sie müssen jedoch gewisse Auflagen erfüllen. Gehen Sie wie folgt vor:

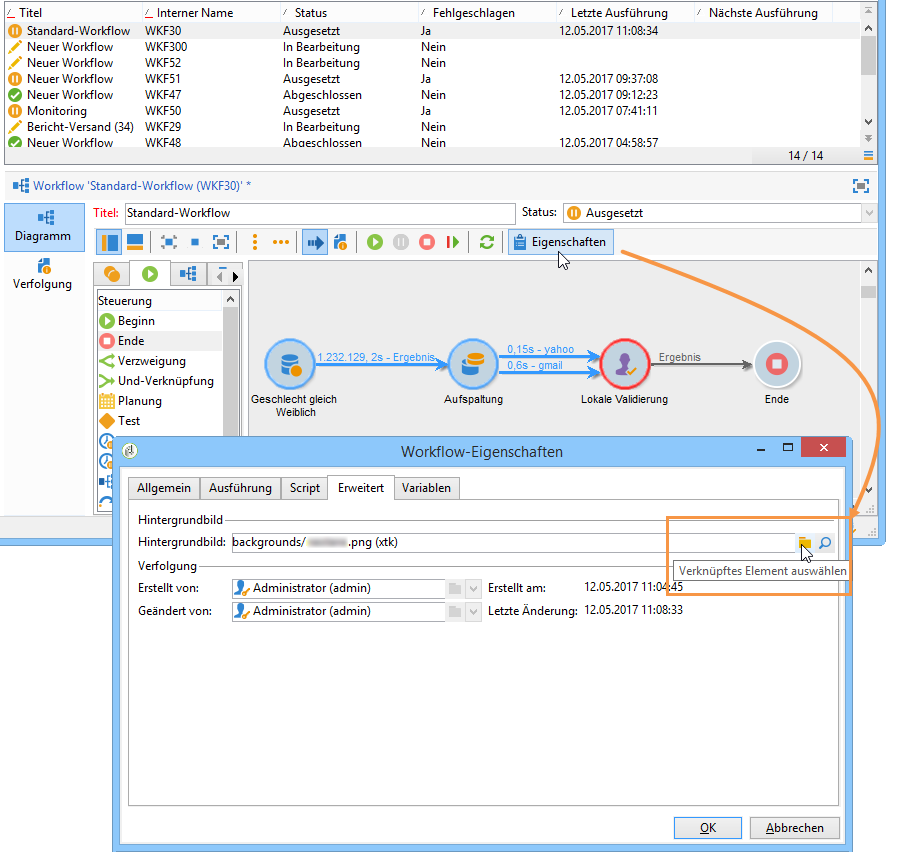

  • Gehen Sie zur Wahl eines anderen Hintergrundbilds in den betroffenen Workflow und klicken Sie auf die Schaltfläche Eigenschaften.

    Das Symbol Verknüpftes Element auswählen rechts vom Feld Hintergrundbild ermöglicht die Auswahl eines neuen Bilds.

    HINWEIS

    Die Breite des Hintergrundbilds muss ein Vielfaches von 4 Pixeln betragen.

    Klicken Sie auf Verknüpftes Element öffnen, um eine Vorschau des neuen Bilds anzuzeigen.

  • Bilder von Aktivitäten können angepasst werden, indem Sie auf dem entsprechenden Objekt einen Doppelklick machen. Gehen Sie dann in den Erweitert-Tab.

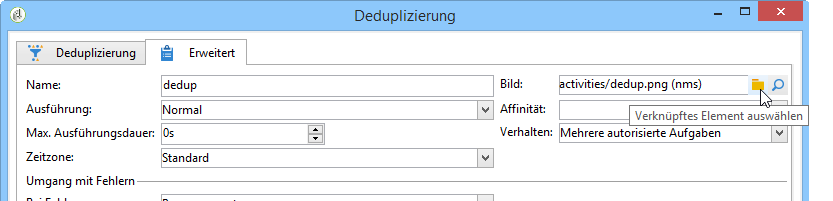

    Das Symbol Verknüpftes Element auswählen rechts vom Feld Bild ermöglicht die Auswahl eines neuen Bilds.

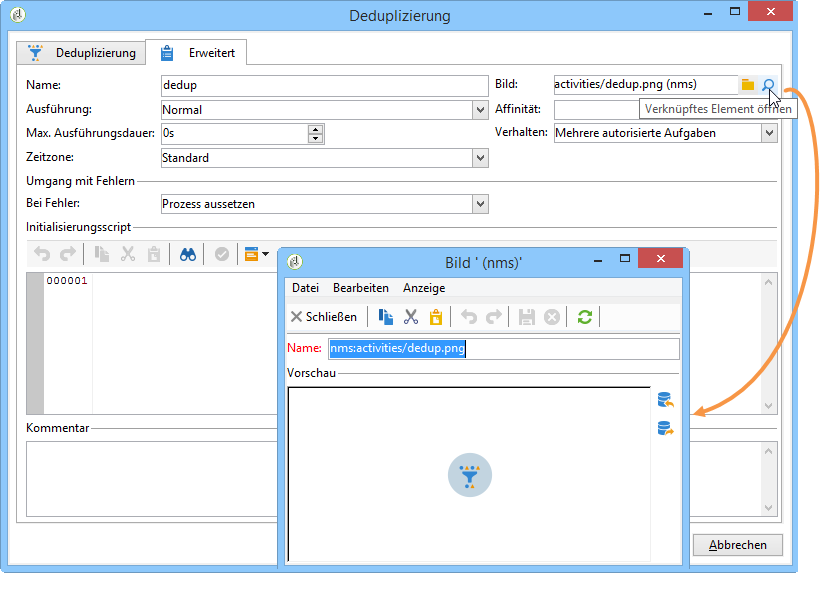

    Klicken Sie auf Verknüpftes Element öffnen, um eine Vorschau des neuen Bilds anzuzeigen.

HINWEIS

Um verfügbar zu sein, müssen die Bilder im Knoten Administration > Konfiguration > Bilder des Navigationsbaums gespeichert werden.

Sie müssen im Format PNG mit einer Größe von 48 x 48 Pixeln, mit 16 Mio. Farben und einem transparenten Hintergrund vorliegen.
