Arbeitsablauf für End-to-End-Physische Größe

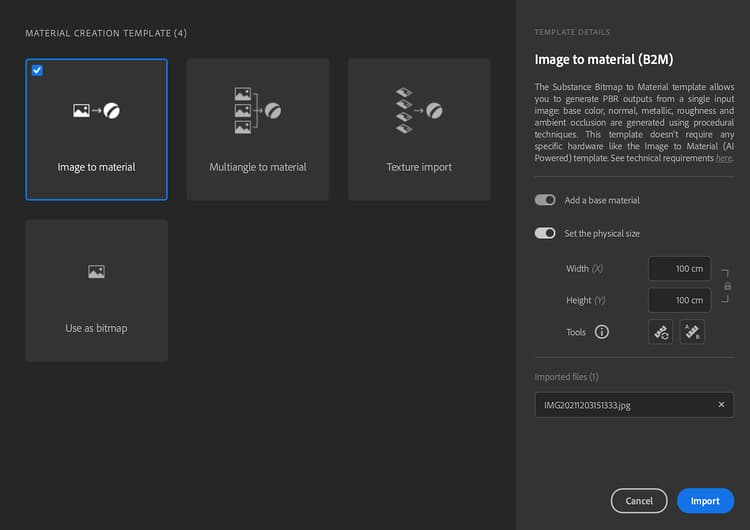

Wählen Sie die Vorlage zum Erstellen eines Materials aus.

Aktivieren Sie das Kontrollkästchen Physische Größe .

Zwei Ansätze zur Festlegung der Physische Größe:

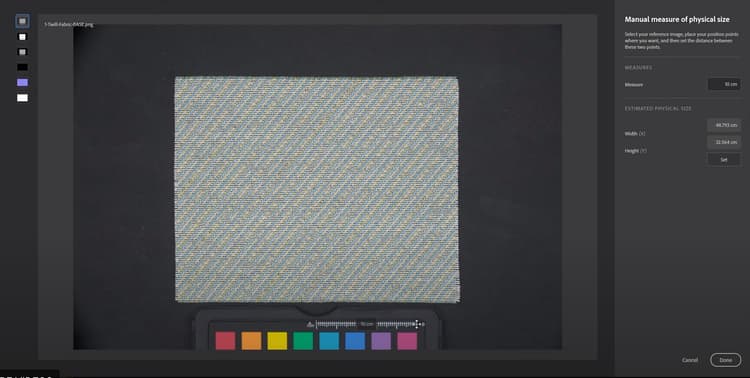

3a. Klicken Sie auf manuelles Messen - Mit dem Messwerkzeug können Sie die Physische Größe zwischen zwei Merkmalen der Probe kalibrieren.
Track zwischen zwei Punkten -> Eingeben

3b. Automatisch messen - Mit dem Werkzeug zum automatischen Messen können Sie eine geschätzte Physische Größe Ihrer Stichprobe basierend auf den Bildmetadaten (dpi) erhalten. Es ist schneller, funktioniert aber nur mit Scans, da es die gespeicherte dpi verwendet, um eine genaue Anfangsgröße zu berechnen.

Sie können die Scans jetzt verarbeiten

Schneide das Bild zu. Passe es an die Vorlage an. Die Physische Größe rechts unten im 2D-Viewport wird aktualisiert.

Zeigt das physikalische Verhältnis im 2D-Viewport an, um die Karten, an denen ihr arbeitet, genau zu sehen.
Sie können die 2D-Ansicht so einstellen, dass sie zur Physische Größe passt, damit der DPI-Wert Ihres Bildschirmverhältnisses mit der Skalierung Ihres Materials übereinstimmt. Mit anderen Worten, Sie können Ihr echtes Muster neben Ihren Bildschirm setzen, um die Abmessungen zu überprüfen.

Mit dem Regler “Tonwertangleichung” kannst du Verläufe entfernen.

Kachelung hinzufügen, um die Kachelung zu korrigieren

Bei Bedarf ist die Verkrümmungstransformation hilfreich, um nur Teile der Karte neu auszurichten.

Bereit zum Exportieren

Exportieren als

Wählen Sie das SBSAR-Format aus. Sampler speichert die Physische Größe als Metadaten in das Format. Andere Anwendungen können diese Informationen ebenfalls lesen und verwenden.
Sie können auch Bilder exportieren. die Physische Größe wird eingehalten.

Wenn Sie die Physische Größe zu einem beliebigen Zeitpunkt verwenden müssen, verwenden Sie den Bereich Physische Größe.

Beim Exportieren als Bilder ist es jetzt möglich, die Physische Größe der Bilder auf das Bildverhältnis zu zwingen.
