Geschlossenes Unternehmensnetzwerk (kabelgebunden/kabellos) enclosed-corporate-networks

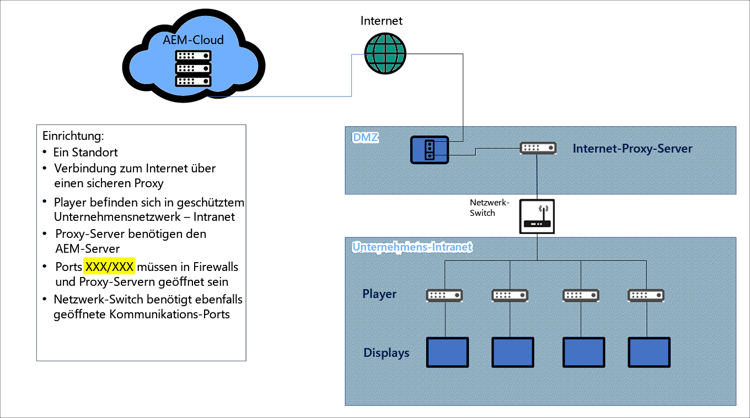

Die Konfiguration für geschlossene Unternehmensnetzwerke ist in kleineren, mittleren und großen Unternehmen gleichermaßen anwendbar. Aus logischer Sicht ist diese Konfiguration so aufgebaut, wie in der nachfolgenden Abbildung dargestellt. Theoretisch kann sie aber auch komplexer ausfallen.
Anbinden von AEM Screens-Playern für direkten Internet-Zugriff
Gehen Sie wie folgt vor, um eine ordnungsgemäße Anbindung der AEM Screens-Player in dieser Konfiguration sicherzustellen:
-
Stellen Sie sicher, dass alle AEM Screens-Player mit dem Router-Netzwerk verbunden sind.
-
Testen Sie die Internet-Verbindung, indem Sie in Ihrem System-Browser eine URL aufrufen.
note note NOTE Wenn ein Fehler auftritt, überprüfen Sie die Netzwerkeinstellungen. Grundsätzlich gibt es zwei Optionen für eine ordnungsgemäße Netzwerkverbindung: - DHCP
- Manuelle IP-Konfiguration
-
Stellen Sie sicher, dass die Einstellung des Netzwerkadapters mit der des Routers übereinstimmt, und prüfen Sie, ob bereits die maximal zulässige Anzahl an in Ihrem Netzwerk verwendeten IP-Adressen erreicht wurde.
-
Überprüfen Sie, ob der Router ordnungsgemäß mit dem Wide Area Network (also dem Internet-Link) des Internet-Dienstanbieters verbunden ist. Diese Verbindung kann bei Standard-Routern auch über eine Signal-LED identifiziert werden.
-
Im Falle eines erfolgreichen URL-Aufrufs können Sie mit der Installation der für AEM Screens verwendeten Bildschirme fortfahren, die Registrierung abschließen Starten Sie AEM Screens.
note note NOTE Tipp zur Fehlerbehebung
Gehen Sie wie folgt vor, wenn bei AEM Screens Verbindungsprobleme auftreten und die erwarteten Inhalte nicht angezeigt werden:- Prüfen Sie, ob in der Firewall Ihres Internet-Routers Zugriffsbeschränkungen für
TCP/IP Port 80/443eingerichtet sind. - Stellen Sie sicher, dass alle erforderlichen Ports zugelassen sind.
- Prüfen Sie, ob in der Firewall Ihres Internet-Routers Zugriffsbeschränkungen für
Einrichten von geschlossenen Unternehmensnetzwerken requirements-enclosed-networks
Die Konfiguration für geschlossene Unternehmensnetzwerke kann logisch in zwei Blöcke unterteilt werden:
- WAN (Wide Area Network)
- Internes LAN (Local Area Network)
WAN (Wide Area Network) wan-connection
Die Internet-Verbindung muss ausreichend Bandbreite zur Verfügung stellen, damit neben der Erreichbarkeit des Netzwerks auch reibungslose Aktualisierungen von AEM Screens-Inhalten gewährleistet werden können.
Was eine ausreichende Bandbreite ist, hängt von der Anzahl der verbundenen AEM Screens-Geräte ab. Dies ist außerdem abhängig von der Nutzung anderer Verbrauchergeräte innerhalb des Netzwerks. Dazu gehören z. B. Smartphones, Tablets, Kassensysteme, Computer oder WLAN-Gastnetzwerke.
LAN (Local Area Network) lan-connection
Die LAN-Verbindung muss ausreichend Bandbreite zur Verfügung stellen, damit neben der Erreichbarkeit des Netzwerks auch eine reibungslose Aktualisierung von AEM Screens-Inhalten gewährleistet werden kann.
In Unternehmen eingesetzte LAN-Netzwerke unterstützen in der Regel Übertragungsraten von mindestens 1000 MBit/s, was auch bei der Anbindung einer Vielzahl von Geräten an das System eine für eine angemessene Leistung ausreichende Bandbreite liefert. Bei der Verwendung anderer aktiver Netzwerkkomponenten ist es jedoch zwingend erforderlich, dass diese alle den Anforderungen an die Netzwerkbandbreite entsprechen.
Beispielsweise sollten entsprechende Netzwerkkomponenten mindestens auf den Standard 100 MBit/s ausgelegt sein und mit den Bandbreitenspezifikationen des Internet-Zugangs/-Routers übereinstimmen.
Weitere Details zu Unternehmensnetzwerken other-networks
Unternehmensnetzwerke ermöglichen die Anbindung mehrerer Geräte, sind in diverse Subnetze unterteilt und bieten redundante oder durch Multiplexing gestützte Internet-Verbindungen, um die nötige Leistung für Tausende gleichzeitige Zugriffe bereitzustellen.
Dieses Schema ist vereinfacht und in den meisten Fällen auf die dem Client zur Verfügung stehenden Umgebungen anwendbar.
Sofern eine WLAN-Lösung für die Internet-Anbindung von AEM Screens vorgesehen ist, sollten moderne WLAN-Standards verwendet werden. Empfohlen wird hierfür mindestens IEEE 802.11g. Dieser Standard unterstützt Verbindungen mit bis zu 54 MBit/s. Eine bessere Qualität liefern jedoch neuere Standards wie etwa 802.11h-n. Ist ein WLAN-Repeater erforderlich, empfiehlt Adobe den Einsatz von Mesh-WLAN-Technologie für Zugangspunkte, z. B. Google Nest Wifi oder vergleichbare Mesh-WLAN-Lösungen.
Andere WLAN-Repeater-Technologien sind mit massiven Bandbreiteneinbußen im gesamten Netzwerk verbunden.
Herunterladen von Medien und Assets download
AEM Screens bietet Digital-Signage-Anwendenden einen entscheidenden Vorteil dahingehend, dass die Lösung alle erforderlichen Mediendateien (z. B. Bilder und Videos) herunterlädt und lokal speichert. Der Großteil des Netzwerk-Traffics ist dadurch auf Phasen konzentriert, in denen neue Inhalte für die Anzeige auf einem bestimmten Bildschirm übertragen werden.
So kann der Normalbetrieb, wenn sich z. B. eine definierte Wiedergabeliste häufig während des Tages aktualisiert, nahezu unabhängig vom Netzwerk ablaufen, nachdem alle Dateien auf dem Player gespeichert wurden.
Szenarien, in denen umfangreicher mit Sensoren oder Auslösern sowie dynamischen Inhalten interagiert wird, erfordern dagegen unbedingt eine schnelle und zuverlässige Netzwerkverbindung, da nur so eine verzögerungsfreie Reaktion am Bildschirm und damit das bestmögliche Kundenerlebnis gewährleistet werden kann.

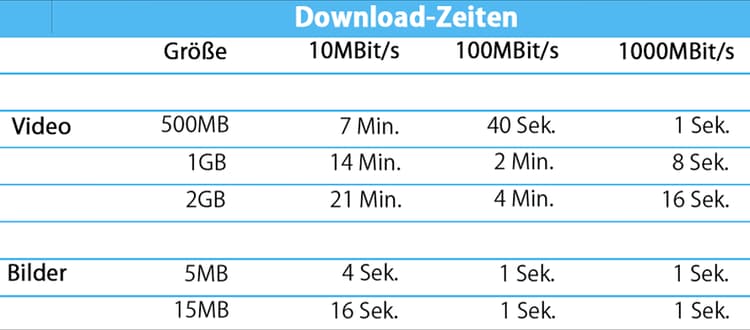

In der nachfolgenden Tabelle ist eine Übersicht der wichtigsten Daten bezüglich Netzwerkverbindungen aufgeführt.
