Tipps und Techniken für das Mastering von 3D-Beleuchtung in CGI

Erfahren Sie mehr über 3D-Beleuchtung und wie Sie verschiedene Lichtbedingungen erstellen, die eine computergenerierte Szene vollständig verändern können, sowie darüber, wie Objekte darin aussehen.

Wir nehmen die Welt um uns herum mit unseren Sinnen wahr: wir hören, wir fühlen, wir riechen, wir sehen. Wir können sehen, weil unsere Augen Informationen aufnehmen, die uns durch Elementarteilchen, die Fotonen genannt werden, gebracht werden. Diese Information wird von unserem Gehirn verarbeitet, um ein Bild zu erzeugen. Was wir als Objektfarbe, Glanz, Lichtdurchlässigkeit oder metallische Eigenschaften interpretieren, sind alle Produkte der Wechselwirkung zwischen den Fotonen und der Oberfläche des Objekts.

Die Lichtmechanik in einer computergenerierten 3D-Szene folgt dem gleichen natürlichen Prinzip der Fotonenstreuung, das auch als Raytracing bezeichnet wird. Strahlen springen von Formen ab und interagieren mit ihren Materialien. So wird effektiv definiert, wie Objekte im endgültigen Bild erscheinen. Beleuchtung macht die Dimensionalität aller Elemente einer 3D-Szene sichtbar.

Einige Materialien sind lichtempfindlicher als andere. Nehmen wir zum Beispiel Metalle: Ein Chromobjekt spiegelt im Grunde alles um es herum wider. Wenn ein Licht bewegt wird, heller oder größer wird, sind alle diese Informationen direkt auf der Chromoberfläche in nahezu spiegelähnlichen Details sichtbar, sodass sie von einem Lichtzustand zum anderen völlig unterschiedlich erscheinen können.

Eine 3D-CGI-Szene eines Autos auf einem Parkplatz mit einem Neon-Schild an der Wand. Die Beleuchtung wechselt vom Tageslicht zu einer Neon-LED, die vom Schild ausgeht

3D-Lichter für effektives 3D-Rendering verwenden

Der Prozess der Erstellung eines 3D-Renderings ist nie ganz derselbe, aber dies sind die häufigsten Schritte:

  1. Erstellen oder Erfassen von Objekten
  2. Szenenbaugruppe
  3. Einrahmen der Szene
  4. Beleuchtung
  5. Materialerstellung oder -zuordnung
  6. Rendern

Wenn du in die Beleuchtungsphase kommst, ist es ideal, deine Lichter einzurichten, bevor du an den Materialien arbeitest. Dazu können Sie der gesamten Szene ein neutrales graues, mattes Material zuweisen. Auf diese Weise kannst du besser sehen und verstehen, wie sich die Lichter auf die Silhouetten des Objekts in der Szene auswirken. Wenn die Materialien fertig sind, muss die Beleuchtung möglicherweise weiter verfeinert werden.

Rendervergleich für CGI-Wohnzimmer mit neutralem grauem Matte-Material auf der linken Seite im Vergleich zu fertigen Materialien auf der rechten Seite

Es ist am besten, nacheinander an den Lichtern zu arbeiten. Das aktive Licht sollte das einzige in der Szene sichtbare sein, während alle anderen Lichter vorübergehend ausgeschaltet sein sollten. Auf diese Weise kannst du sehen, wie sich ein bestimmtes Licht auf die Szene auswirkt. Du kannst das ändern, indem du an den Eigenschaften der Szene arbeitest, z. B. Position, Richtung, Intensität usw.

Beispiel von 3 Leuchten, die ein 3D-Automodell einzeln beleuchten und alle 3 zusammen funktionieren

Ein weiterer nützlicher Trick ist es, eine Kugel mit einem glänzenden Metallmaterial (einem Chrom oder einem Spiegel) zu erstellen. Dieser "Spiegelball" spiegelt die gesamte Szene um sich herum wider, sodass du die Position, die Richtung oder die Größe des Lichts leicht bestimmen kannst. Bei Umgebungslichtern können Sie ihre Reflexion in der Spiegelkugel sehen, was dazu beiträgt, ihre Ausrichtung im Raum festzulegen.

Verwendung einer Spiegelkugel (Kugel mit metallischer Textur), um das Umgebungslicht in einer 3D-Szene zu sehen und auszurichten

Lichtarten auf Adobe Dimension

Umgebungslichter

Umgebungslichter sind äquirektanguläre (kugelförmige) Bilder, die um die gesamte Szene herum angeordnet sind. Wie der Name schon sagt, dienen diese Lichter dazu, die gesamte Umgebung zu emulieren, einschließlich der Lichtquellen, die in ihnen gespeichert sind.

Beispiele für Umgebungslichter aus Fotos, einer 3D-Studioszene und einer abstrakten 3D-Szene

Wenn Sie eine neue Szene in Dimension erstellen, wird eine Standardumgebungsbeleuchtung für Sie erstellt. Das ist der Grund, warum man sofort alles in der Szene sehen kann. Adobe Dimension Starter Assets enthalten eine bestimmte Anzahl von Umgebungslichtern, die Sie sofort ausprobieren können. Darüber hinaus bietet Adobe Stock eine große, kuratierte Auswahl an Umgebungsbeleuchtungen.

Umgebungslichter liefern äußerst realistische Ergebnisse und sparen viel Zeit. Um etwas Ähnliches manuell zu erreichen, müssten Sie tatsächlich die gesamte Umgebung in 3D (einschließlich verschiedener Lichtquellen) erstellen, was ein erheblicher Arbeitsaufwand ist.

Beispiel einer Szene, in der der gesamte Satz (einschließlich der Lichter) in 3D zusammengefügt wurde, um studioähnliche Ergebnisse zu erzielen

Es gibt viele Möglichkeiten, Umgebungslichter zu erstellen. Du kannst z. B. eine Aufnahme aus einer 3D-Szene, ein Foto oder parametrische Systeme verwenden. Wenn das Umgebungslicht aus einer 3D-Szene besteht, ist der Prozess einfach. Das Ausgabebild muss 32 Bit groß sein, damit die Lichtinformationen aller Lichter in der Szene erfasst werden. Die 3D-Kamera muss die äquirektanguläre Projektion verwenden (um ein kugelförmiges Bild auszugeben).

Beispiel einer Szene, die von einem 3D-Studio-Umgebungslicht beleuchtet wird

Ein 3D-Studioumgebungslicht wird erstellt, indem eine 3D-Szene eines Studios in ein äquirektanguläres 32-Bit-Bild gerendert wird

Du kannst auch Umgebungslichter erstellen, indem du Fotos der realen Welt aufnimmst. Für diesen Arbeitsablauf wird eine 360-Grad-Kamera benötigt (z. B. Ricoh Theta Z1). Die Kamera wird dann für Belichtungsreihen verwendet oder für mehrere Aufnahmen derselben Umgebung, die mit verschiedenen Belichtungswerten (von unterbelichtet bis überbelichtet) aufgenommen werden. Diese Aufnahmen werden dann verwendet, um 32-Bit-Bilder zu erstellen, die oft als HDRs bezeichnet werden (kurz für einen High Dynamic Range). Mit der Funktion "Zu HDR zusammenfügen" in Photoshop lassen sich Aufnahmen dieser Art kombinieren. Der eingebettete Belichtungsbereich wird zur Intensitätseigenschaft.

Beispiel einer 3D-Szene, die von einem fotografischen Umgebungslicht beleuchtet wird

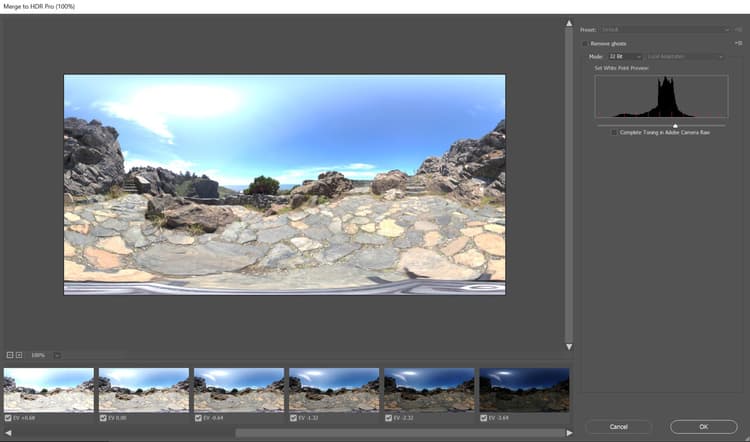

Das fotografische Umgebungslicht wird mithilfe von Belichtungsreihen und Zusammenfügen zu HDR Pro in Photoshop erstellt

In beiden Fällen werden die Lichtquellen (und ihre Intensitäten) in diese Bilder "eingebrannt" und emittieren das Licht, sobald sie in Dimension verwendet werden.

Mit diesen Methoden hast du die gesamte Beleuchtung, Reflexionen und Details erfasst, aber mit 3D-Apps kannst du sie im 3D-Raum weiter bearbeiten, sodass du die Drehung der Beleuchtung anpassen und die Gesamtintensität und -farbe ändern kannst.

Bearbeitung der Intensität und Ausrichtung eines Umgebungslichts in einer 3D-Szene

Richtungsleuchten

Neben Umgebungslichtern, die Licht von 360 Grad ausstrahlen, gibt es auch Richtungslichter, die Licht nur aus einer Richtung ausstrahlen. Sie werden verwendet, um Taschenlampen und andere Arten von Lichtern zu emulieren, die von einem gut definierten Emitter kommen, und sie können als Kreis oder als Quadrat geformt werden.

Die Verwendung von Richtlichtern bietet vollständige Kontrolle über die Beleuchtungskonfiguration. Die Beleuchtung der Szene erfolgt mit diesen Lichtern auf die gleiche Weise wie bei der traditionellen Fotografie, bei der jedes Licht unabhängig gesteuert werden kann, sodass du deine eigene virtuelle fotografische Beleuchtung aufbauen kannst. Eine der am häufigsten verwendeten Beleuchtungskonfigurationen ist das 3-Punkt-Lichtsystem.

Dimension verfügt über eine praktische Aktion "Licht auf Punkt ausrichten", mit der Sie die Drehung und Höhe steuern können, indem Sie einfach auf ein 3D-Objekt klicken und über dieses ziehen. Auf diese Weise können Sie die Lichtstrahlen dynamisch lenken. Diese Parameter können auch manuell eingestellt werden.

Sie können die Farbe und die Intensität der Richtungslichter ändern und die Form der Lichtquelle anpassen - sie kreisförmig oder rechteckig machen, sie dehnen oder vergrößern. Zum Schluss kannst du die Kanten der Lichtquelle weichzeichnen.

Ändern der Form eines Richtungslichts auf Adobe Dimension

Wenn du die Lichtquelle kleiner machst als das Objekt, werden die Schatten schärfer, mit einem schärferen Umriss, weil die Strahlen nicht an dem beleuchteten Objekt vorbeikommen können. Größere Lichtquellen erzeugen weichere Schatten, da die Strahlen in diesem Fall von allen Seiten des Objekts kommen (in der Abbildung unten rot markiert), was eine Reihe von Schatten erzeugt. Diese Schatten werden durch die Strahlen, die aus der entgegengesetzten Richtung kommen, weicher.

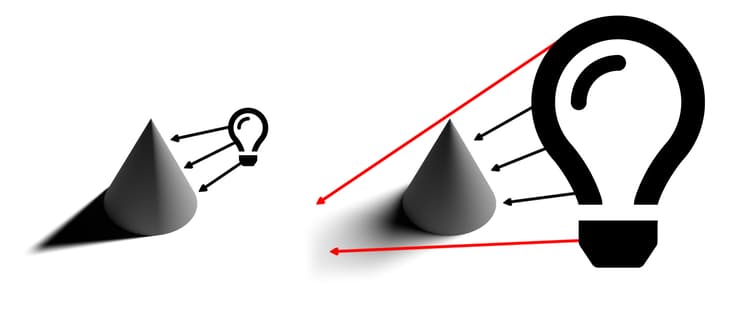

Diagramm, das den Effekt veranschaulicht, den Intensität, Richtung und Größe der Beleuchtung auf die Art und Weise haben, wie ein 3D-Objekt beleuchtet wird, und auf den Schatten, den es wirft

Beispiel dafür, wie sich die Größe eines 3D-Lichts auf die Schattenweichheit auswirkt, die von einem CGI-Automodell geworfen wird

Sonne und Himmel

Sonnenlicht ist eine spezielle Art von gerichtetem Licht. Der Einrichtungsvorgang ähnelt sehr stark dem eines normalen Licht, aber dieses Licht ändert automatisch die Farbe mit der Höhe. Wenn es sich in der Nähe des Horizonts befindet (niedrige Höhenwinkelwerte), wird es allmählich wärmer, um den Sonnenuntergang zu simulieren. Die Farbe kann auch mithilfe von Vorgaben geändert werden. In der Zwischenzeit wird der Schatten durch Wolken weicher.

Bearbeiten von Beleuchtungseigenschaften für Sonnenlicht auf einem 3D-Automodell in Adobe Dimension

Eine 3D-Szene auf dem Mond, bei der nur Sonnenlicht als Lichtquelle dient

Wir sind in der Lage, den Himmel mit Umgebungslichtern nachzuahmen, und jedes Umgebungslicht, das den Himmel zeigt, kann verwendet werden. Jetzt müssen wir das Sonnenlicht (hergestellt in Dimension) auf die Sonne ausrichten, die im Umgebungslicht aufgenommen wurde. Eine schnelle Möglichkeit ist, eine Kugel zu erstellen und ihr ein Metallmaterial zuzuweisen. Dadurch erhalten wir Echtzeit-Reflexionen der Umgebung, sodass wir Ziellicht an einem Punkt verwenden können, um das Sonnenlicht an der Sonne auszurichten.

Bei bewölktem Himmel kann die Eigenschaft "Bewölkung" verwendet werden, um diesen Bedingungen besser zu entsprechen.

Bearbeiten von Wolkeneigenschaften für die Beleuchtung der Himmelsumgebung auf einem 3D-Automodell in Adobe Dimension

Sobald das Sonnenlicht und das Umgebungslicht für den Himmel gepaart sind, können Sie sie zusammen drehen, indem Sie die Eigenschaft Globale Drehung verwenden.

Objektbasierte Lichter

Objekte können in Lichtquellen umgewandelt werden, indem die Eigenschaft "Glühen" für die Materialien aktiviert wird. Auf diese Weise ist es möglich, Objekte wie Glühbirnen, Neonleuchten, Softboxen und alle Arten von Bildschirmen und Displays zu erstellen.

Der Hauptvorteil dieser Art der Beleuchtung ist der Intensitätsabfall, der zu sehr natürlichen Ergebnissen führt. Das ist sehr nützlich für die Produktvisualisierung oder andere studiobasierte Szenen.

Lichtquelle mit Abfall (leuchtende Platte) und unendlicher Lichtquelle (gerichtetes Licht)

Sie können die Weichheit der Schatten steuern, indem Sie das leuchtende Objekt mit dem Transformationswerkzeug nach oben oder unten skalieren. Wenn du den Regler vergrößerst, wird auch die Lichtintensität erhöht.

Wenn Sie die Größe des Objektlichts ändern, wird die Lichtmenge erhöht und die Schatten weicher gemacht

Anders als bei den früheren Typen von Lichtern, die wir abgedeckt haben, können diese Lichter zusätzlich zu den Standardfarben auch Texturen verwenden. Die Texturen können der Grundfarbe ihrer Materialien zugeordnet werden, und die Lichtintensität wird über einen Glühregler gesteuert.

Anwenden einer Textur auf ein Objektlicht, das ein 3D-Automodell beleuchtet

Beispiele für effektive 3D-Beleuchtung

Produktbeleuchtung

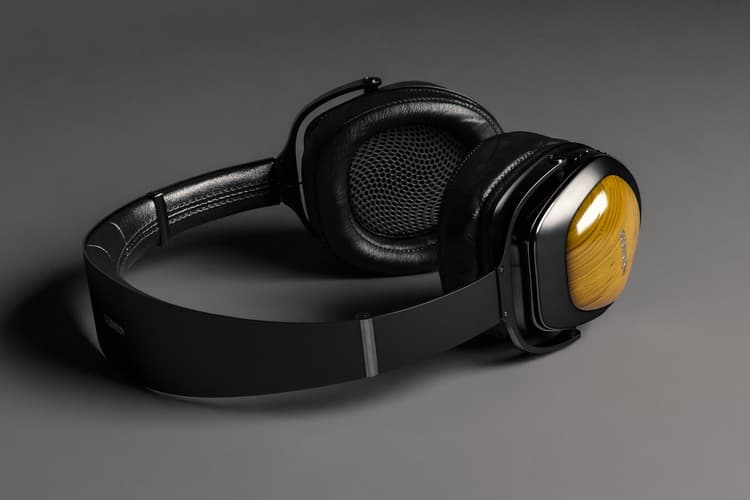

Beispiel von 3 Leuchten (Schlüssel, Füllung und Felge), die ein 3D-Kopfhörermodell einzeln beleuchten und alle 3 zusammen funktionieren

Es gibt viele fotografische Techniken, um das Licht für eine Produktaufnahme einzurichten. Wir werden eine der am häufigsten verwendeten Einstellungen verwenden, nämlich das 3-Punkt-Lichtsystem.

Diese Einrichtung besteht aus drei Lichtern:

  1. Schlüssellicht: als primäre Quelle verwendet, scheint ungefähr aus der Kamerarichtung

    Beispiel eines Schlüssellichts, das ein 3D-Kopfhörermodell beleuchtet

  2. Randlicht:, ausgerichtet auf der gegenüberliegenden Seite des Schlüssels, wird verwendet, um die Silhouette des Motivs sichtbar zu machen.

    Beispiel einer Felgenleuchte, die ein 3D-Kopfhörermodell beleuchtet

  3. Fülllicht: weniger intensiv und dient zum Füllen dunklerer Bereiche. Dies wird für Bereiche verwendet, die die beiden vorherigen Lichter nicht erreichen.

    Beispiel eines Fülllichts, das ein 3D-Kopfhörermodell beleuchtet

Es gibt zwei Möglichkeiten, die 3-Punkt-Beleuchtung in Dimension zu erstellen: mit Richtungslichtern (einzeln Hinzufügen zur Szene oder mit einer 3-Punkt-Lichtvorgabe) oder über leuchtende Objekte.

Beispiel einer 3-Punkt-Beleuchtung in einer 3D-Szene

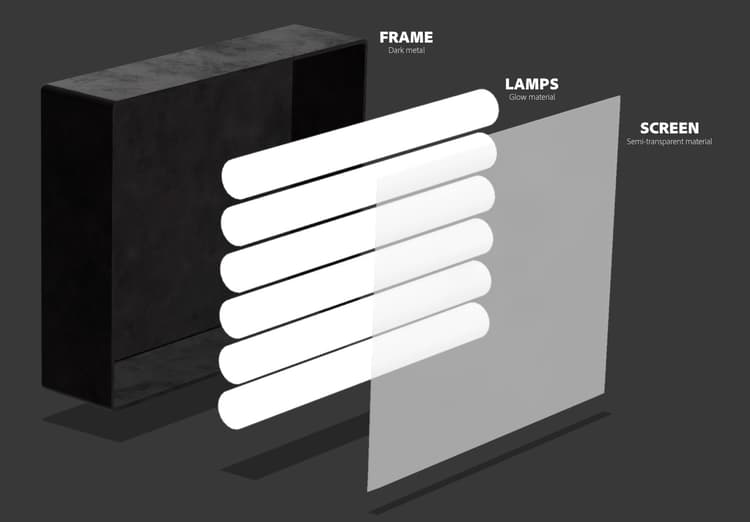

Eine Softbox aus einer 3D-Beleuchtungseinrichtung wird in einen Rahmen, Lampen und Bildschirm dekonstruiert

Kreative Beleuchtung

3D-Bildmaterial mit dem Titel Pipe Dreams von Vladimir Petkovic

Kreative Beleuchtung kommt zum Einsatz, wenn die physische Präzision nicht das Hauptziel ist. Dies umfasst abstrakte und surreale Szenen aller Art, sodass es keine wirklichen Grenzen gibt, wohin uns unsere Fantasie führen kann.

Im obigen Beispiel sollte eine traumhafte Umgebung abgebildet werden: Bonbons, Pastellfarben und glatte Oberflächen. Das Beleuchtungssystem besteht aus drei glühenden Platten (zwei auf der Seite und die Hauptleuchtplatte von unten). Alle leuchtenden Platten sind unrealistisch groß, was sehr glatte Schatten und Glanzlichter erzeugt. Die Lichtquellen werden eingefärbt und diese Farbe wird in das den Objekten in der Szene zugeordnete Material übertragen.

Das Motiv der Szene (Rohre) ist vollständig von der Wandgeometrie umgeben. Das führt dazu, dass die Lichtstrahlen hin und her reflektiert werden und sich auf interessante Weise vermischen. Das Spielen mit kalten VS-Warmtönen erzeugt oft einen schönen Kontrast (diese Technik wird manchmal in der Porträtfotografie verwendet).

Eine Illustration, die die 3D-Beleuchtung für Vladimir Petkovics Pipe Dreams zeigt

Visualisierung des Innenraums

Eine 3D-Innenansicht eines Wohnzimmers

Die Visualisierung eines 3D-Innenraums folgt bestimmten Regeln, die fast immer gute Ergebnisse garantieren. Für diesen Anwendungsfall berücksichtigen wir nur natürliches Licht (keine künstlichen Quellen, wie Lampen).

In erster Linie muss sich eine Szene wie diese in einer geschlossenen Umgebung befinden. Wie im echten Leben braucht der Innenraum Wände, Boden, Decke und Fenster. Dadurch wird sichergestellt, dass das Licht durch die Fenster einfällt und dann reflektiert wird (durch einen Prozess namens Raytracing). Dieses Verhalten erzeugt eine sehr natürliche Beleuchtung (zum Beispiel sind die verdeckten Bereiche, wie Ecken, dunkler).

Da die Szene fast vollständig von architektonischer Geometrie umgeben ist, werden wir sehr wenig Beleuchtung und fast keine Reflexionen vom Umgebungslicht sehen. Aber in diesem Fall bauen wir tatsächlich unsere eigene Umwelt auf, nämlich den Innenraum selbst. Das Licht reagiert auf die Objekte in der Szene, indem es von ihnen und den umgebenden Wänden reflektiert wird. Die Objekte reflektieren nur einander und die Wände um sie herum. Trotzdem ist es eine gute Idee, ein Umgebungslicht mit dem Himmel hinzuzufügen. Dadurch entsteht eine diffuse blaue Füllung.

Die einfachste Möglichkeit, dieses Licht einzustellen, besteht darin, Ebenen mit leuchtenden Materialien zu verwenden. In diesem Anwendungsfall haben wir drei Ebenen, die alle Öffnungen im Inneren abdecken.

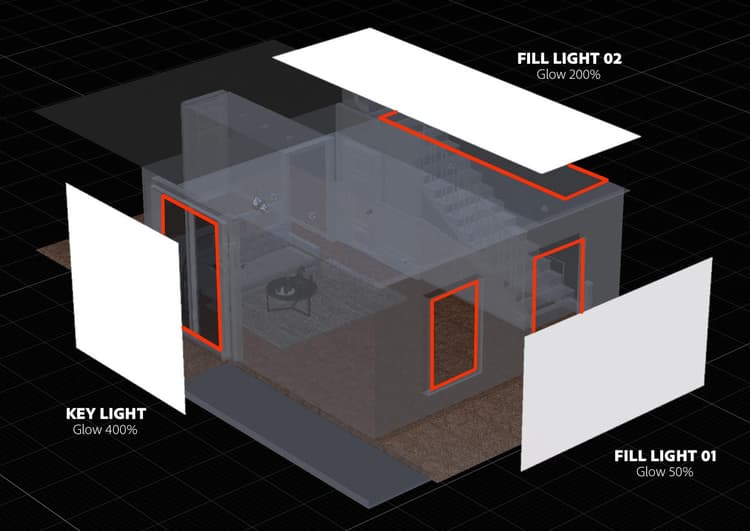

Eine Illustration, die zeigt, wie Schlüssel- und Fülllichter in einem 3D-Wohnzimmerinnenraum positioniert sind, um die Szene zu beleuchten

Die Intensität des Lichts wird durch die Eigenschaft "Glühen" in den Materialien der Ebenen gesteuert. Du kannst eine Farbe oder sogar eine Struktur hinzufügen, die verwendet werden kann, um interessante Schatten zu werfen. Die Verwendung von Glühmaterialien sorgt auch für den Abfall der Lichtintensität, der für die Innenbeleuchtung sehr wichtig ist.

Beispiel für Umgebungslicht, Umgebungslicht und Schlüssellicht sowie Umgebungslicht, Schlüssellicht und Fülllicht, die eine 3D-Wohnzimmerszene beleuchten

Außenbeleuchtung

Eine Szene eines Baumstumpfs auf einem Waldboden, der mit CGI-Drähten und Bändern verwoben ist, die mit 3D-Außenbeleuchtung beleuchtet werden

Das Erstellen von Außenbeleuchtung ist ziemlich einfach und es kommt auf die Verwendung eines Sun- und Sky-Lichtsystems (siehe oben). Es ist wichtig, das Sonnenlicht korrekt an das himmelbasierte Umgebungslicht anzupassen - und dabei sowohl die Ausrichtung als auch den Bewölkungsgrad zu beachten.

Die Szene selbst spielt dabei eine große Rolle. Verwende Objekte in deiner Szene als Katalysatoren, die mit dem Licht interagieren, um überzeugende Ergebnisse zu erzielen. Beim oben gezeigten Waldrendering werden die Objekte (verschiedene Pflanzen, Stämme und Bäume) dicht beieinander platziert.

Objekte in einer 3D-Waldszene zeigen an, wie Licht mit der Umgebung interagiert

Das bedeutet, dass es eine Menge komplexer Interaktionen mit dem Raytracing geben wird, da das Licht zwischen den Objekten reflektiert wird. Schattierte Flecken erscheinen (wie erwartet) dunkel, während exponierte Bereiche hell bleiben.

Verwenden der globalen Drehung in Adobe Dimension, um das Lichtsystem von Sun und Sky in einer 3D-Szene neu auszurichten

Ich hoffe, dieser Überblick zeigt, wie wichtig es ist, 3D-Lichter in verschiedenen Situationen zu beherrschen. Du solltest anfangen, überzeugendere Ergebnisse zu erzielen.

Alles Gute zur Beleuchtung! Laden Sie noch heute die neueste Version der Dimension herunter.
